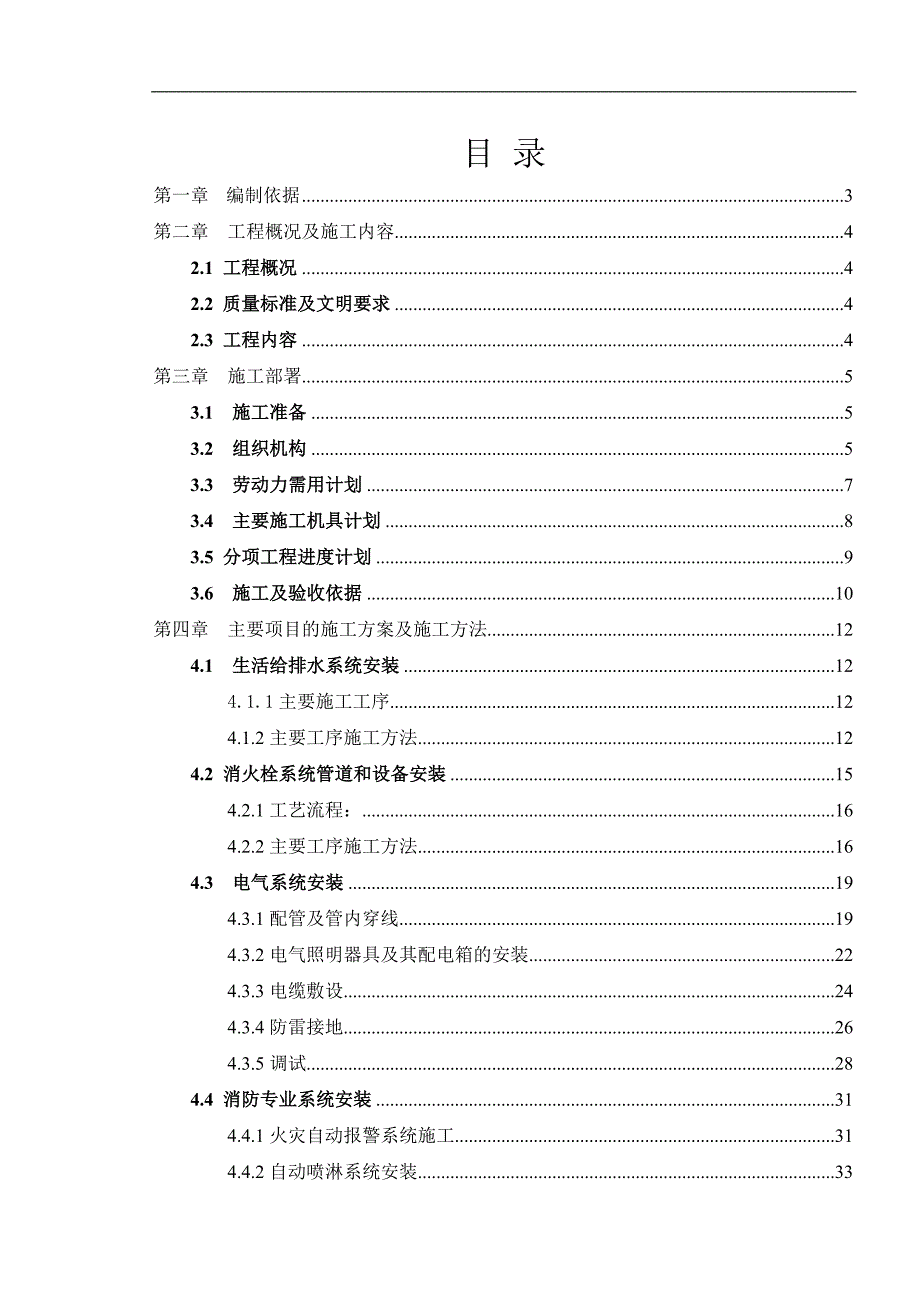

1、目 录第一章编制依据3第二章 工程概况及施工内容42.1 工程概况42.2 质量标准及文明要求42.3 工程内容4第三章 施工部署53.1 施工准备53.2 组织机构53.3 劳动力需用计划73.4 主要施工机具计划83.5 分项工程进度计划93.6 施工及验收依据10第四章 主要项目的施工方案及施工方法124.1 生活给排水系统安装124.1.1主要施工工序124.1.2主要工序施工方法124.2 消火栓系统管道和设备安装154.2.1工艺流程：164.2.2主要工序施工方法164.3 电气系统安装194.3.1配管及管内穿线194.3.2电气照明器具及其配电箱的安装224.3.3电缆敷设2

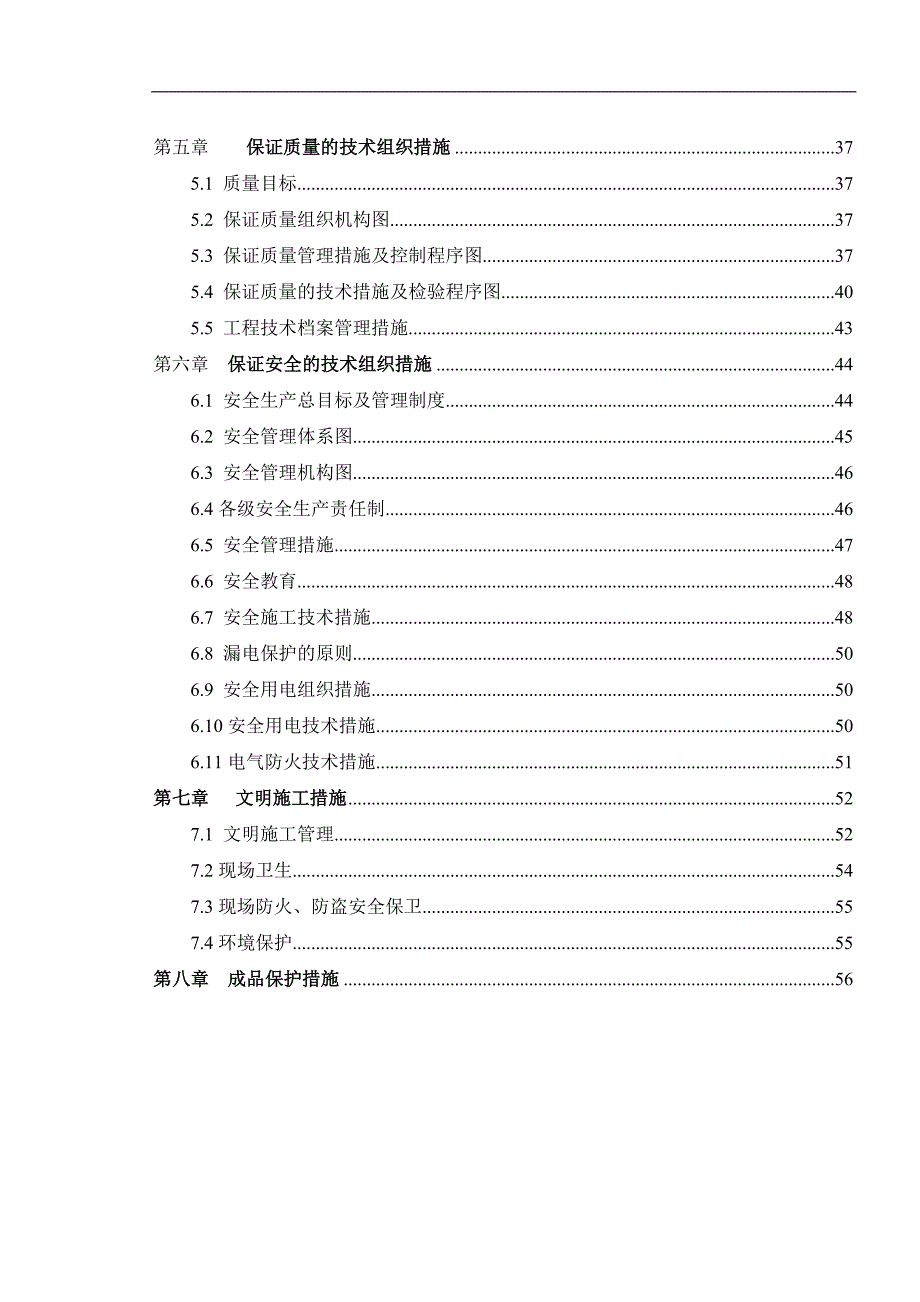

2、44.3.4防雷接地264.3.5调试284.4 消防专业系统安装314.4.1火灾自动报警系统施工314.4.2自动喷淋系统安装33第五章 保证质量的技术组织措施375.1 质量目标375.2 保证质量组织机构图375.3 保证质量管理措施及控制程序图375.4 保证质量的技术措施及检验程序图405.5 工程技术档案管理措施43第六章 保证安全的技术组织措施446.1 安全生产总目标及管理制度446.2 安全管理体系图456.3 安全管理机构图466.4各级安全生产责任制466.5 安全管理措施476.6 安全教育486.7 安全施工技术措施486.8 漏电保护的原则506.9 安全用电组织

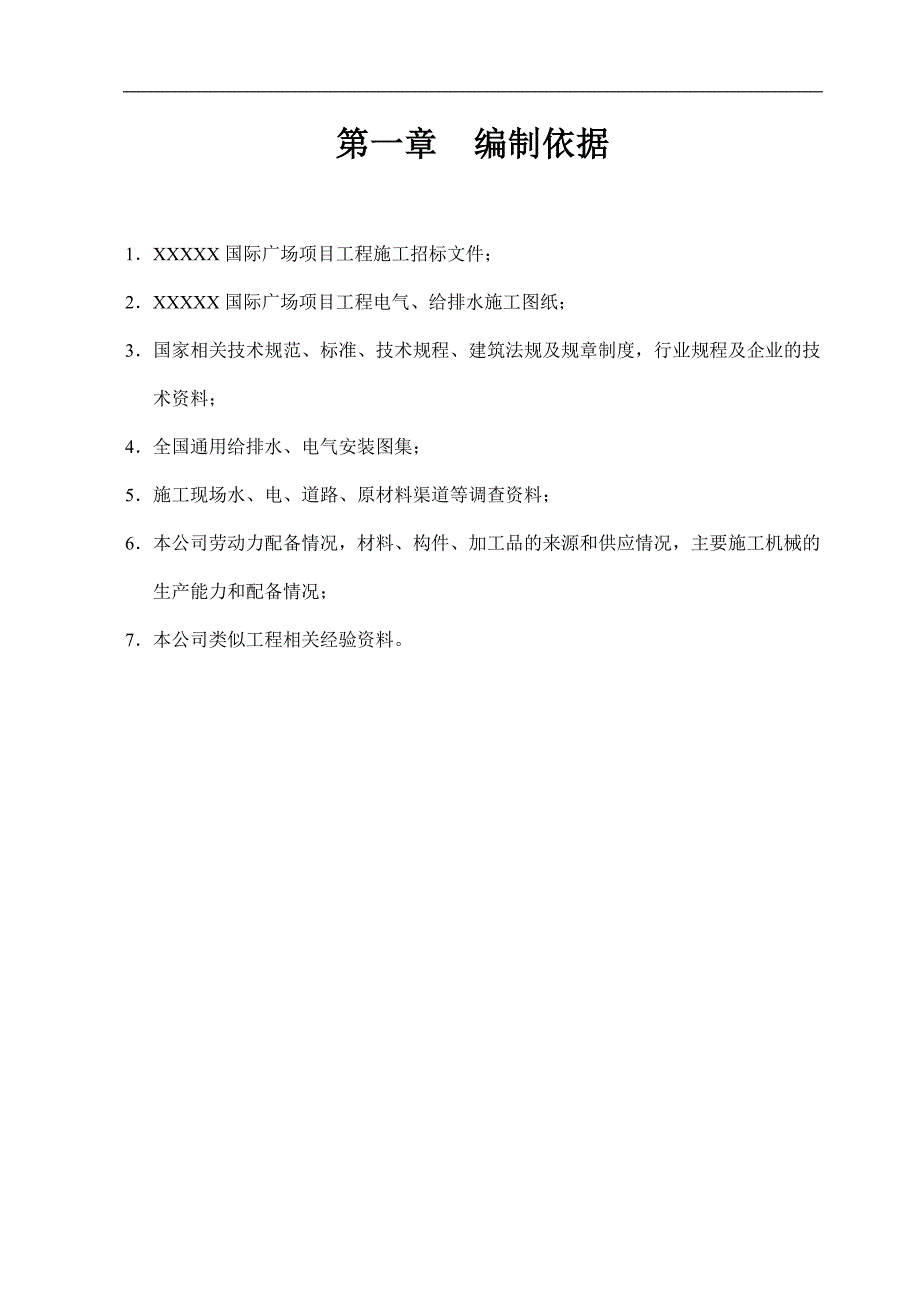

3、措施506.10安全用电技术措施506.11电气防火技术措施51第七章 文明施工措施527.1 文明施工管理527.2现场卫生547.3现场防火、防盗安全保卫557.4环境保护55第八章 成品保护措施56 第一章 编制依据1XXXXX国际广场项目工程施工招标文件；2XXXXX国际广场项目工程电气、给排水施工图纸；3国家相关技术规范、标准、技术规程、建筑法规及规章制度，行业规程及企业的技术资料；4全国通用给排水、电气安装图集；5施工现场水、电、道路、原材料渠道等调查资料；6本公司劳动力配备情况，材料、构件、加工品的来源和供应情况，主要施工机械的生产能力和配备情况；7本公司类似工程相关经验资料。第
4、二章 工程概况及施工内容2.1 工程概况2.1.1工程名称：XXXXXXXXX国际广场项目2.1.2建设单位：XXXXXXXX房地产开发有限公司2.1.3设计单位：XXXXXXX建筑设计有限公司2.1.4监理单位：XXXXXX工程项目管理有限公司2.1.5施工单位：XXXXXXX建筑安装工程有限公司2.1.6建设地点：本工程位于XXXXXXXX2.2 质量标准及文明要求我们承诺在施工过程中将严格按照相关施工规范，并依据施工图纸及优化设计方案和业主要求，高标准的完成本工程安装任务，确保达到合格要求，保证消防和水电验收一次通过。同时在文明施工方面，我们把争创XXXXX市文明工地作为施工目标。2.3
5、 工程内容2.3.1 工程施工内容1） XXXXXXXXXX国际广场的给排水，室内配电干线系统，应急照明系统及防雷接地系统,消火栓系统等。第三章 施工部署XXXXXXXXXXXX广场项目工程是一个较大建筑安装工程，本着对业主负责的态度，我公司将合理安排人员组建项目部，全权负责该工程的管理。本项目部将同有关单位部门积极配合，服从建设单位及现场监理的管理，严控控制工程质量，同时抓好安全生产和文明施工，责任到人，实行目标管理，精心组织施工，以一流的质量回报业主。3.1 施工准备1根据工程进度计划、工程量、施工现场实际情况，作好人员、机械设备及物料进场工作，班组操作人员必须经过培训方可上岗，特殊工种操
6、作人员持证上岗。2施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。3施工前技术负责人向操作人员详细技术交底，使全体操作人员领会设计意图，明明白白操作。4必须熟悉技术规范、标准及施工方法。3.2 组织机构1实施项目法施工的管理模式，组建本工程的项目经理部，对本工程全过程的进度、质量、安全和文明施工负责。2本工程将委派我公司高水平专业人员担任个管理岗位，负责对工程各个专业的施工管理工作。3项目部组织机构如下图： 项目经理 史杰资料员材料员安全员 质检员电气技术负责调试班电焊班水暖班电气班3.项目部组成
7、人员 机构项目成员姓 名职务现 场1.项目经理李XX项目经理2.项目技术负责人黄XX项目技术负责人3.现场管理黄X施工员4.质量管理徐XX质检员5.材料管理陈XX材料员3.3 劳动力需用计划劳动力需用计划表：工种按工程施工阶段投入劳动力情况准备阶段安装阶段调试阶段验收阶段保修阶段电工25211管道工24211电焊工23111杂工35111职务姓 名资质电工钱XX建筑电工电工葛XX建筑电工电工陈X建筑电工电工陶XX建筑电工电工黄X建筑电工焊工杜XX建筑焊工焊工吴XX建筑焊工焊工耿XX建筑焊工3.4 主要施工机具计划主要施工机具需计划表机械设备名称型号规格单位数量进场时间电焊机BX-100、BX-
8、200台220XX-X-XX冲击电锤Z10-22把520XX-X-XX切割机J3G-400台120XX-X-XX台钻Z4-116台120XX-X-XX电动压槽机ZIE-SD01-100台120XX-X-XX电动开孔器台120XX-X-XX电动试压泵4DY-40/35台120XX-X-XX手动试压泵2SYL-6/30台120XX-X-XX台钳200MM台120XX-X-XX气割、气焊套120XX-X-XX绞丝机TQDN15-DN100台120XX-X-XX葫芦5T、2T只120XX-X-XX弯管机台120XX-X-XX手枪钻把220XX-X-XX铆钉抢把120XX-X-XX接地电阻表ZC-8型只
9、120XX-X-XX线路绝缘测试表ZC25-3型只120XX-X-XX烟感测试仪只120XX-X-XX 3.5 分项工程进度计划我公司若中标，将在进场后根据土建具体的施工网络计划，对工期进行分解，确定阶段目标，制定出详细的月、周、日工作计划，以实现对业主的工期的承诺。 初步进度施工计划如下表：1施工准备从进场起2配管（水、电）给水支管（暗管）、电管防雷接地从土建钢筋开始至封顶完3室内给水明支管、排水支管安装从抹灰后开始到刷白前完4给水立管、水表水水表井具备条件开始到刷白前完5配电箱、照明器具安装从抹灰后开始刷白后完6电缆敷设从电缆井、低压配电室具备条件15天完7排水、雨水立管安装从外墙贴瓷片开
10、始到贴完后完成8电气设备安装粉刷完毕后8调试、送水送电交工前1个月内3.6 施工及验收依据（1）合同图纸及设计修改，设备制造商提供的安装使用说明书（2）电缆桥架安装88SD169（3）线槽配线安装、塑料线槽、金属线槽安装96SD181（4）变配电所常用设备构件安装88D263（5）电缆敷设（合订本）D101-17（6）常用低压配电设备及灯具安装D702-12（7）建筑物、构筑物防雷设施安装D562（8）接地装置安装86D563（9）利用建筑物金属体做防雷及接地装置安装86SD566（10）等电位联结安装97SD567（11）电气竖井设备安装90SD180（12）阀门井S143P17-4、7（1
11、3）钢筋混凝土化粪池S214（四）（14）排水设备附件制造及安装S220P21-121（15）排水管道基础S222P30-6（16）排水承插管接口S222P30-12（17）排水检查井S231P28-26、1112（18）竖槽式跌水井S234P11-5（19）雨水口S235P19-2、3、8、1114（20）防水套管S312P8-18（21）卫生设备安装99S304（22）雨水斗01S302（23）建筑排水硬聚氯乙烯（PVC-U）管道安装96S341（24）水池通风管、吸水喇叭管及支架90S319（25）水表井及安装S145（26）管道支架及吊架S161（27）喷淋系统按 （28）(GB502
12、42-2002)（29） 消防安全标志GB 13495第四章 主要项目的施工方案及施工方法4.1 生活给排水系统安装4.1.1主要施工工序施工准备图纸会审技术及安全交底材料检验与验收(包括阀门试压)配合土建施工预埋 支、吊架、主干管预制 支、吊架、主干管安装 管道立、支管附件等安装管道试压、冲洗防腐保温卫生洁具等安装 通水试验调试4.1.2主要工序施工方法4.1.2.1预埋套管1.管道穿过墙壁和楼板，应设置金属套管；2.安装在楼板内的套管，其顶部应高出装饰地面20mm；3.安装在卫生间内的套管，其顶部应高出装饰地面50mm，底部应与楼面底面相平；4.安装在墙壁内的套管其两端与饰面相平；5.穿过楼板的套管与管道之间应用阻燃密实材料和防水油膏填实，端面光滑；6.穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑；7.管道的接口不得设在套管内。4.1.2.2给水系统工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压
