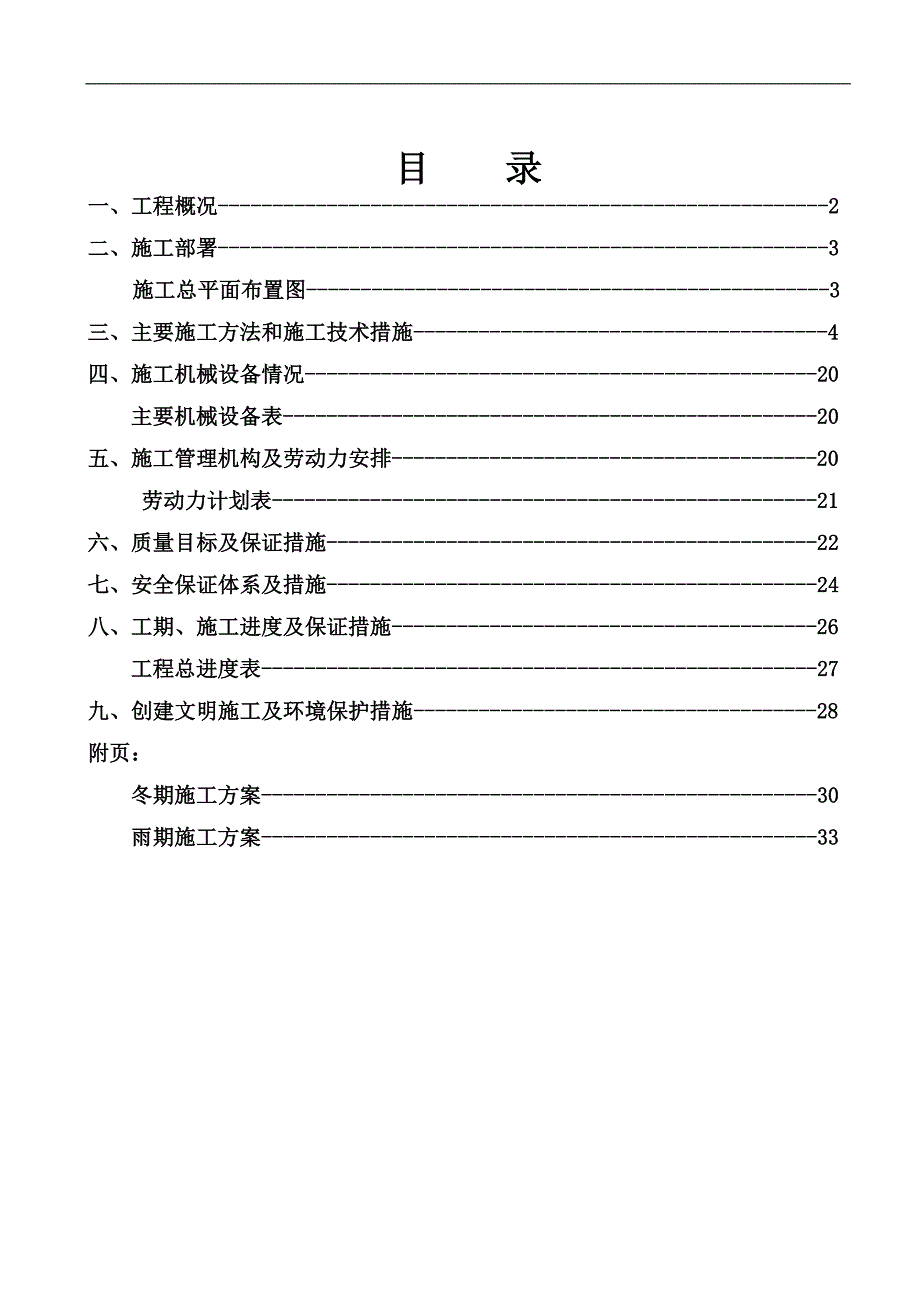

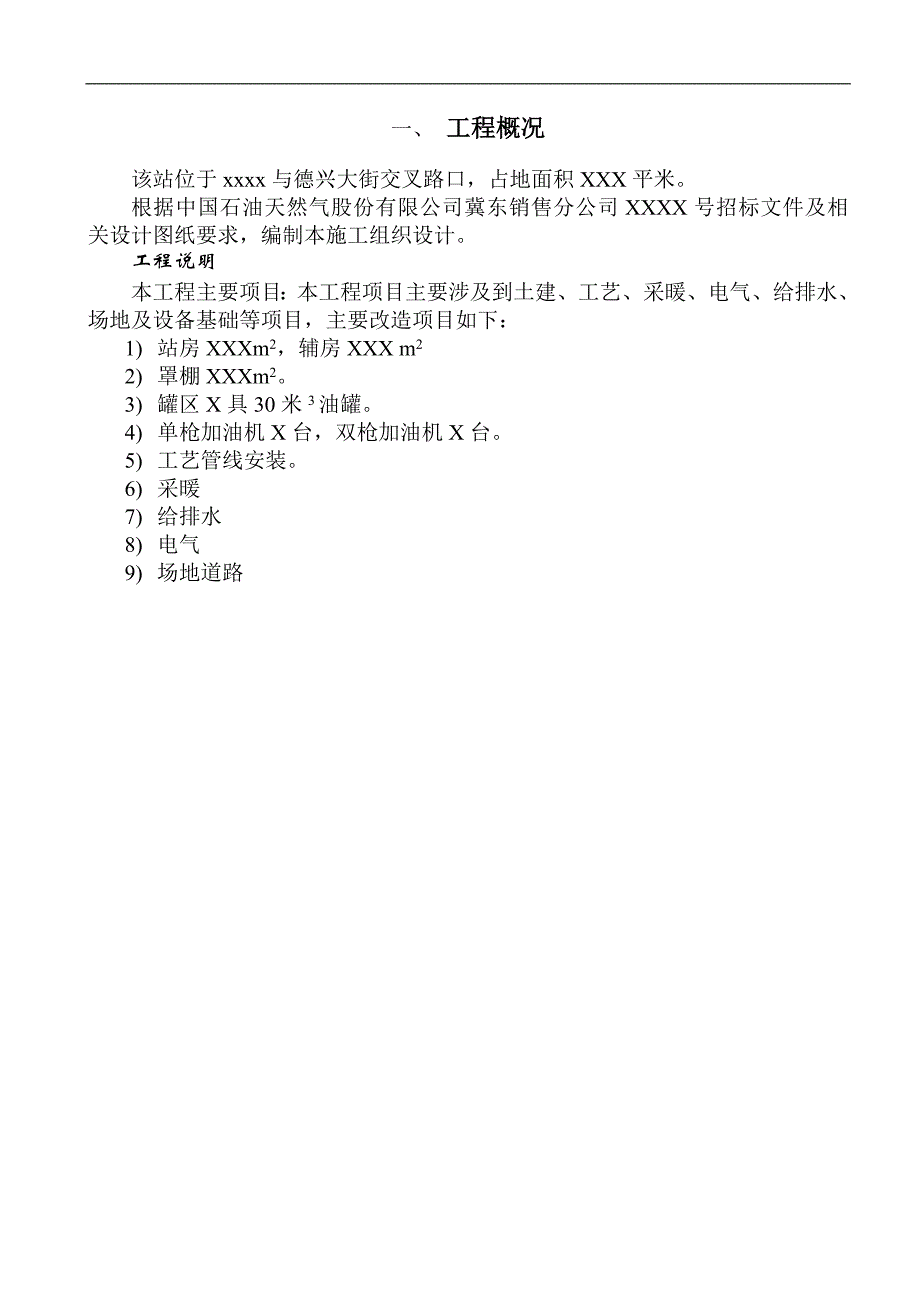

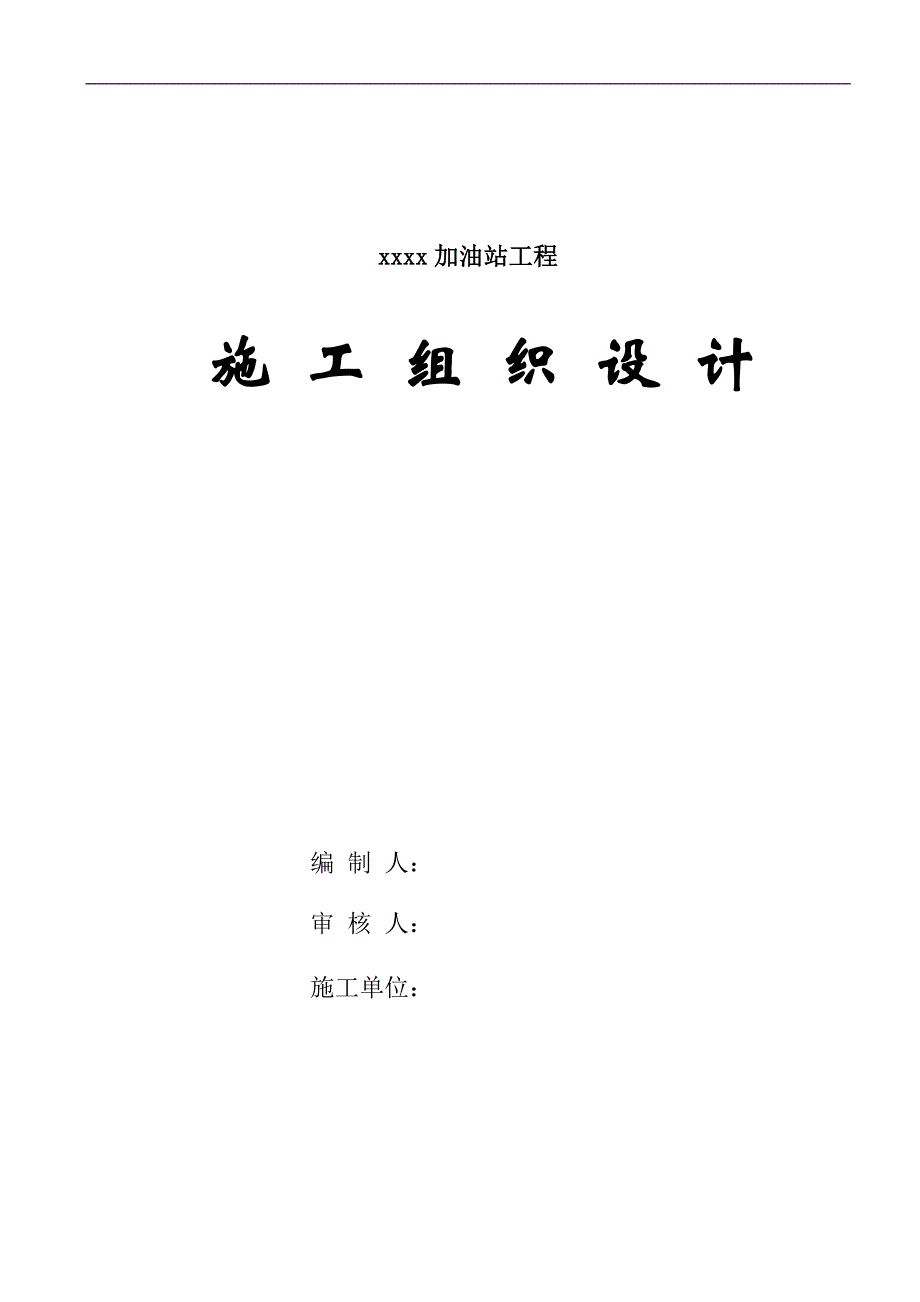

1、xxxx加油站工程 施 工 组 织 设 计编 制 人： 审 核 人： 施工单位：目 录一、工程概况-2二、施工部署-3施工总平面布置图-3三、主要施工方法和施工技术措施-4四、施工机械设备情况-20 主要机械设备表-20五、施工管理机构及劳动力安排-20 劳动力计划表-21六、质量目标及保证措施-22七、安全保证体系及措施-24八、工期、施工进度及保证措施-26 工程总进度表-27九、创建文明施工及环境保护措施-28附页：冬期施工方案-30雨期施工方案-33一、 工程概况该站位于xxxx与德兴大街交叉路口，占地面积XXX平米。 根据中国石油天然气股份有限公司冀东销售分公司XXXX号招标文件及相
2、关设计图纸要求，编制本施工组织设计。工程说明本工程主要项目：本工程项目主要涉及到土建、工艺、采暖、电气、给排水、场地及设备基础等项目，主要改造项目如下：1) 站房XXXm2，辅房XXX m22) 罩棚XXXm2。3) 罐区X具30米3油罐。4) 单枪加油机X台，双枪加油机X台。5) 工艺管线安装。6) 采暖7) 给排水8) 电气9) 场地道路二、 施工部署及平面图（一）施工部署原则本工程结构质量、装修标准高,总工期只有XX天,工期非常紧张.为了保证基础、主体、装修均尽可能有充裕的时间施工.保质如期完成施工任务,施工部署原则如下:1.空间上部署原则-立体交叉采用主体和安装、主体和装修、安装和装修
3、的立体交叉施工。2.施工顺序上部署原则按照先地下，后地上，先主体，后装修，以土建为主，专业配合的总施工顺序原则进行部署。（二）施工准备1、方案编制计划序号计划名称责任人编制人审批单位1临水、临电施工方案项目总工程师2土方、支护方案项目总工程师3电气工程施工方案项目总工程师4给排水及采暖施工方案项目总工程师5模板工程施工方案项目总工程师6钢筋施工方案项目总工程师7防水工程施工方案项目总工程师8混凝土工程施工方案项目总工程师9砌筑工程施工方案项目总工程师10地面工程施工方案项目总工程师11屋面工程施工方案项目总工程师12门窗工程施工方案项目总工程师13装饰装修施工方案项目总工程师14脚手架施工方案
4、项目总工程师15龙门架施工方案项目总工程师16冬、雨期施工方案项目总工程师17施工测量施工方案项目总工程师18试验管理施工方案项目总工程师2、生产准备1) 临时道路及围墙场地周围设2m高围墙，在场地南侧设置大门，并硬化道路 。2) 生产临时准备临时办公室设置在场地南侧围墙处，分别为监理、甲方、项目部管理人员办公室、西侧围墙设置厕所，西南处设置食堂，清除地面障碍物，平整场地，设置测量控制网及水准基点，对工程进行定位放线。安排劳动力、施工机械及材料等进场。3) 临水、电设置设置建筑生产用水、生活用水，均采用站内水井供水，管径采用DN25镀锌钢管。支管采用DN15镀锌钢管。参照施工机械的选配数量及分
5、阶段使用情况，施工时的最大用电量需要 50kW，能满足施工用电要求。三 主要项目施工方案和施工技术措施1.机械挖土施工方法和施工措施1.1 主要机具： 1.1.1 挖土机械有：挖土机、自卸汽车等。1.1.2 一般机具有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺以及坡度尺等。 1.2 作业条件： 1.2.1 土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。 1.2.2 建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。 1.2.3 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并
6、要合理安排开挖顺序，防止错挖或超挖。 1.2.4 开挖有地下水位的基坑槽、管沟时，应根据当地工程地质资料，采取措施降低地下水位。一般要降至开挖面以下0.5m，然后才能开挖。 1.2.5 施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。 1.2.6 选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案。 1.2.7 施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。 1.2.8 在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均
7、应配备人工进行。 1.2.9 熟悉图纸，做好技术交底。1.3 工艺流程：确定开挖的顺序和坡度分段分层平均下挖修边和清底1.4 开挖基坑（槽）或管沟时，应合理确定开挖顺序、路线及开挖深度。 1.4.1 采用推土机开挖大型基坑（槽）时，一般应从两端或顶端开始（纵向）推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑（槽）的两侧。 1.5 土方开挖宜从上到下分层分段依次进行。随时作成一定坡势，以利泄水。 1.5.l 在开挖过程中，应随时检查槽壁和边坡的状态。深度大于1.5m时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。 1.5.2 开挖基坑（槽）和管沟，不得挖至设计标高以
8、下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。 暂留土层：一般铲运机、推土机挖土时，为20cm左右；挖土机用反铲、正铲和拉铲挖土时，为30cm左右为宜。 1.5.3 在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。1.6 修帮和清底。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。 1.6.1 槽底修理铲平后，进行质量检查验收。 1.6.2 开挖基
9、坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。1.7 雨、冬期施工： 1.7.1 土方开挖一般不宜在雨期进行，否则工作面不宜过大，应逐段、逐片分期完成。 1.7.2 雨期施工在开挖基坑（槽）或管沟时，应注意边坡稳定。必要时可适当放缓边坡坡度，或设置支撑。同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。 1.7.3 土方开挖不宜在冬期施工。如必须在冬期施工时，其施工方法应按冬施方案进行。 1.7.4 采用防止冻结法开挖土方时，可在冻结以前，用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应
10、根据当地气温条件确定。一般不小于30cm。1.7.5 开挖基坑（槽）或管沟时，必须防止基础下基土受冻。应在基底标高以上预留适当厚度的松土。或用其他保温材料覆盖。如遇开挖土方引起邻近建筑物或构筑物的地基和基础暴露时，应采取防冻措施，以防产生冻结破坏。2基土钎探施工方法和施工措施2.1 工艺流程：放钎点线就位打钎拔钎灌砂 记录锤击数 检查孔深 2.2 按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。 2.3 就位打钎 2.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为5070crn，将钎垂直打入土层中。 2.3.2 机械打钎：将触探杆
11、尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。 2.4 记录锤击数。钎杆每打入土层30cm时，记录一吹锤击数。钎探深度如设计无规定时，一般按表l-6执行。 2.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。 2.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。2.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后，统一灌砂一次。 钎探孔排列方式槽宽 (cm)间距 (m)深度 (m)小于80中心一排1.5 1.580200 两排错开1.5 1.5大于200梅花形1.5 2.0柱基梅花形1.52.0 1.5，并不浅于短边 2.8 整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。 3基础钢筋绑扎施工方法和施工措施3.1 工
