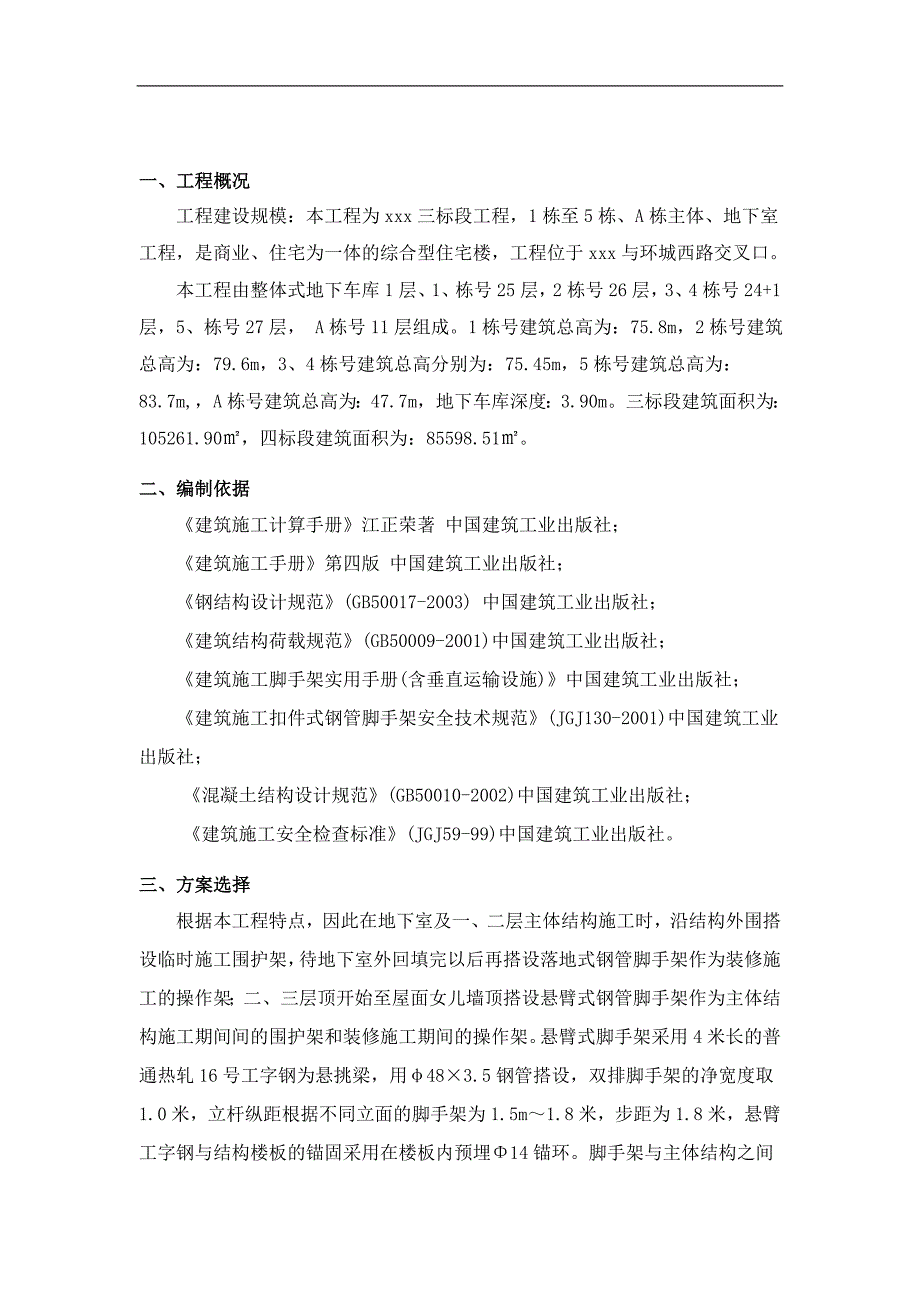

1、一、工程概况工程建设规模:本工程为xxx三标段工程,1栋至5栋、A栋主体、地下室工程,是商业、住宅为一体的综合型住宅楼,工程位于xxx与环城西路交叉口。本工程由整体式地下车库1层、1、栋号25层,2栋号26层,3、4栋号24+1层,5、栋号27层, A栋号11层组成。1栋号建筑总高为:75.8m,2栋号建筑总高为:79.6m,3、4栋号建筑总高分别为:75.45m,5栋号建筑总高为:83.7m,, A栋号建筑总高为:47.7m,地下车库深度:3.90m。三标段建筑面积为:105261.90,四标段建筑面积为:85598.51。二、编制依据建筑施工计算手册江正荣著 中国建筑工业出版社;建筑施工手

2、册第四版 中国建筑工业出版社;钢结构设计规范(GB50017-2003) 中国建筑工业出版社;建筑结构荷载规范(GB50009-2001)中国建筑工业出版社;建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社;建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)中国建筑工业出版社;混凝土结构设计规范(GB50010-2002)中国建筑工业出版社;建筑施工安全检查标准(JGJ59-99)中国建筑工业出版社。三、方案选择根据本工程特点,因此在地下室及一、二层主体结构施工时,沿结构外围搭设临时施工围护架,待地下室外回填完以后再搭设落地式钢管脚手架作为装修施工的操作架;二、三层顶开始

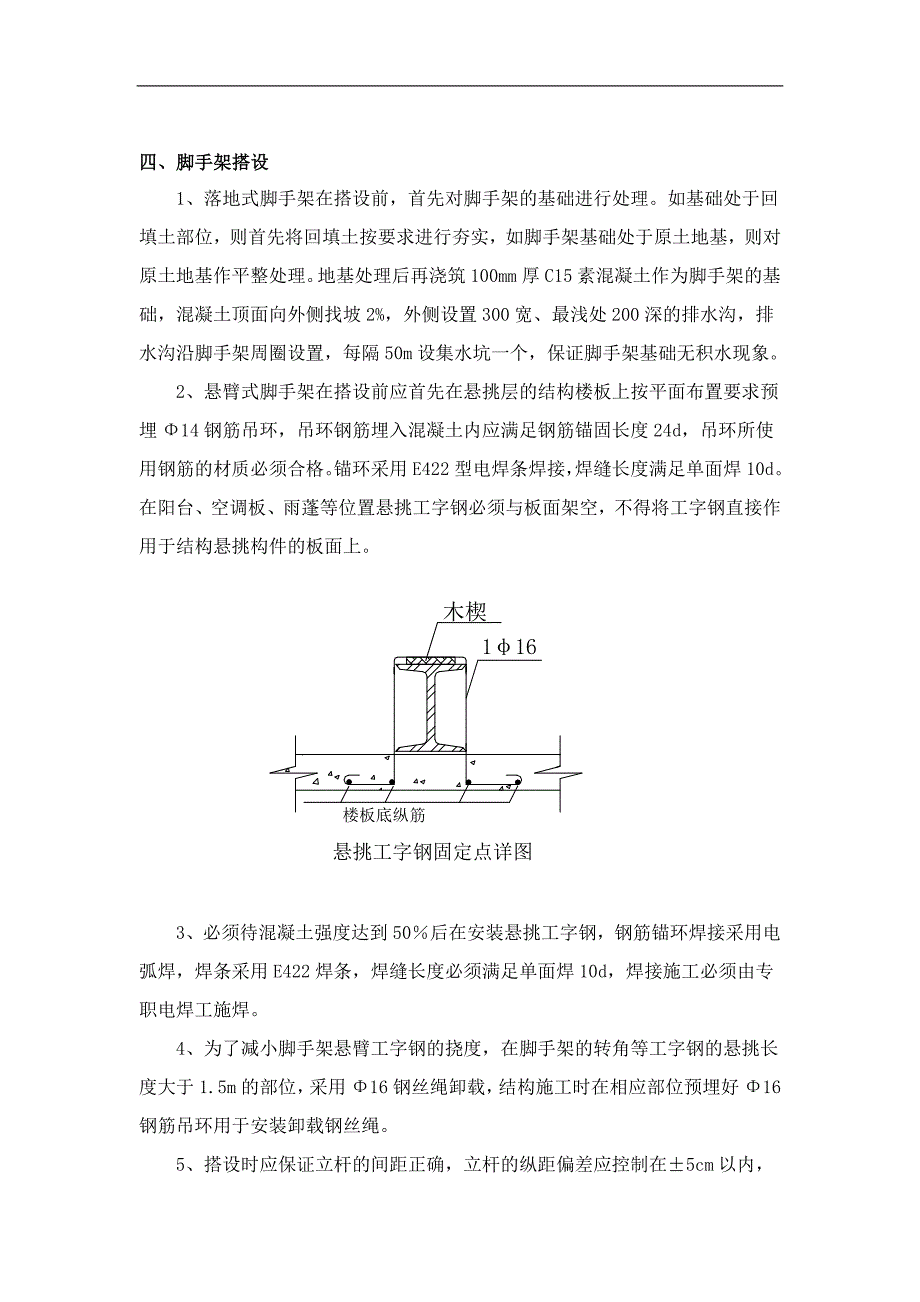

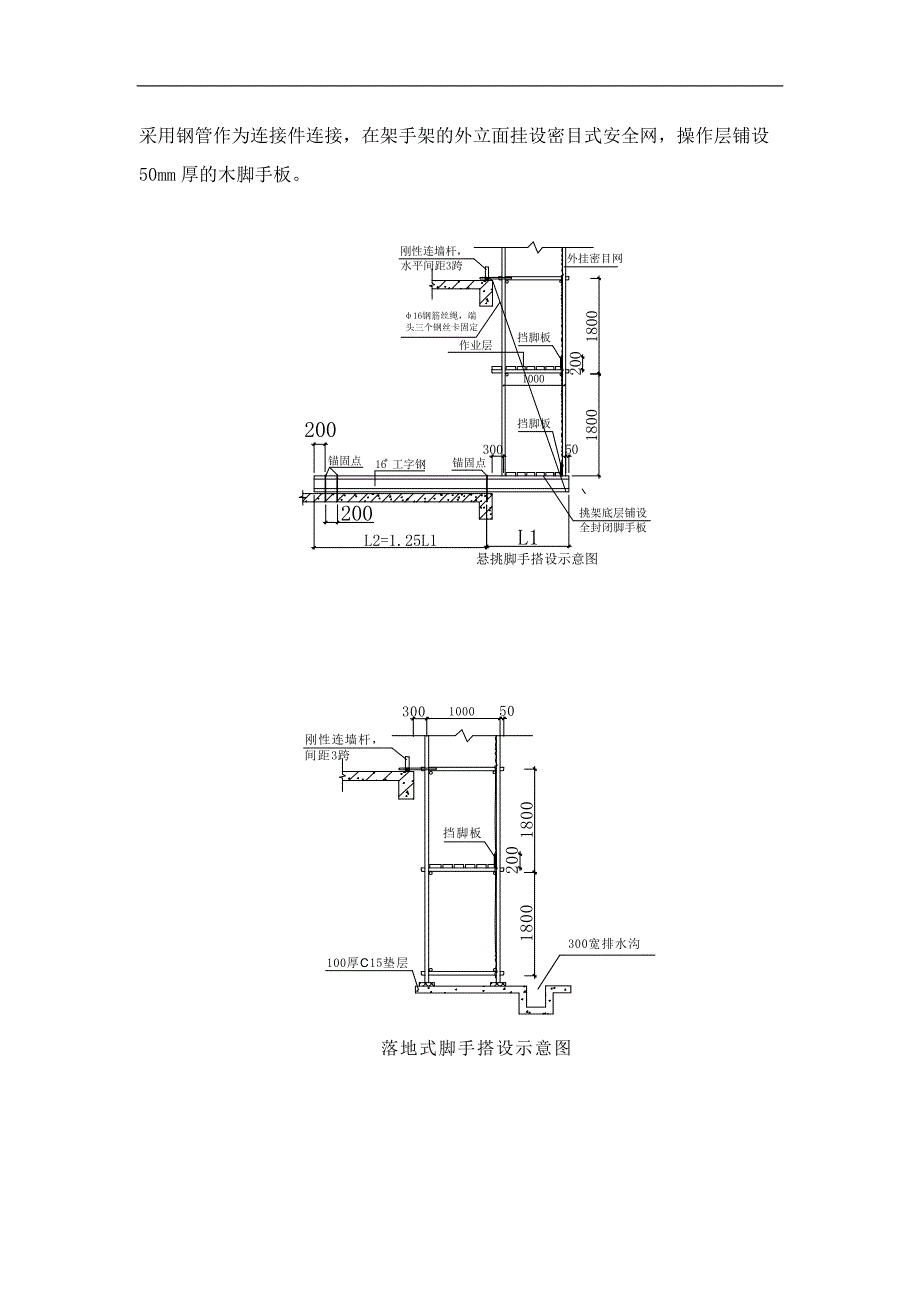

3、至屋面女儿墙顶搭设悬臂式钢管脚手架作为主体结构施工期间间的围护架和装修施工期间的操作架。悬臂式脚手架采用4米长的普通热轧16号工字钢为悬挑梁,用483.5钢管搭设,双排脚手架的净宽度取1.0米,立杆纵距根据不同立面的脚手架为1.5m1.8米,步距为1.8米,悬臂工字钢与结构楼板的锚固采用在楼板内预埋14锚环。脚手架与主体结构之间采用钢管作为连接件连接,在架手架的外立面挂设密目式安全网,操作层铺设50mm厚的木脚手板。四、脚手架搭设1、落地式脚手架在搭设前,首先对脚手架的基础进行处理。如基础处于回填土部位,则首先将回填土按要求进行夯实,如脚手架基础处于原土地基,则对原土地基作平整处理。地基处理后

4、再浇筑100mm厚C15素混凝土作为脚手架的基础,混凝土顶面向外侧找坡2%,外侧设置300宽、最浅处200深的排水沟,排水沟沿脚手架周圈设置,每隔50m设集水坑一个,保证脚手架基础无积水现象。2、悬臂式脚手架在搭设前应首先在悬挑层的结构楼板上按平面布置要求预埋14钢筋吊环,吊环钢筋埋入混凝土内应满足钢筋锚固长度24d,吊环所使用钢筋的材质必须合格。锚环采用E422型电焊条焊接,焊缝长度满足单面焊10d。在阳台、空调板、雨蓬等位置悬挑工字钢必须与板面架空,不得将工字钢直接作用于结构悬挑构件的板面上。3、必须待混凝土强度达到50后在安装悬挑工字钢,钢筋锚环焊接采用电弧焊,焊条采用E422焊条,焊缝

5、长度必须满足单面焊10d,焊接施工必须由专职电焊工施焊。 4、为了减小脚手架悬臂工字钢的挠度,在脚手架的转角等工字钢的悬挑长度大于1.5m的部位,采用16钢丝绳卸载,结构施工时在相应部位预埋好16钢筋吊环用于安装卸载钢丝绳。5、搭设时应保证立杆的间距正确,立杆的纵距偏差应控制在5cm以内,并应保证立杆的垂直度,立杆的垂直偏差应不大于1/100H,且不大于10cm。(H为总高度)内立杆的离墙距离为300mm。6、立杆的接长除顶层顶步可采用搭接外,其余各步接头均应采用对接扣件连接,立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜

6、小于500mm,各接头中心至主节点的距离不宜大于步距的1/3。立杆搭接处的搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端宜高出檐口上皮1.5m。7、脚手架必须设置纵横向扫地杆,纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆必须用连墙件与建筑物可靠连接,连接件采用483.5钢管,在浇筑各层楼板混凝土时,在楼板内预埋连接钢管,伸入混凝土内不应少于200mm,沿脚手架纵向每三跨、高度方向每一楼层设一道连接杆,连接件应靠近主节点设置,偏离主节点的距离不应

7、大于300mm,并应从底层第一步纵向水平杆处开始设置,整个立面的连接件应呈梅花形布置。连墙件中的连墙杆宜水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不得采用上斜连接。 连墙件扣件连接示意图当脚手架下部暂时不能设连墙件时,可搭设抛撑,抛撑应采用通长杆件与脚手架可靠连接,与地面倾角应在450600之间。8、纵向水平杆应按步距要求(1.8m)水平搭设,纵向水平杆与立杆之间采用十字扣件紧扣连接,并应设置在立杆的内侧,总向水平杆的端部不应伸出架体。大横杆的连接除端部第一接头处采用搭接外其余均采用对接扣件连接,大横杆搭接处的搭接长度应不小于1m,应采用两个旋转扣件固定。大横杆的对接扣件应交错

8、布置,两根相邻大横杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不大于纵距的1/3。在同一步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。9、在立杆与大横杆的交点处设置小横杆,小横杆的两端应紧靠立杆用扣件与大横杆扣牢,当遇作业层时,应在两根立杆中间再增加一道小横杆,以缩小脚手板的跨度,当作业层转入其他层时,中间处的小横杆可以随脚手板一同拆除,但交点处的小横杆不应拆除。10、为了增强脚手架的纵向刚度,在脚手架外侧立面整个长度和高度上连续设置剪刀撑。每组剪刀撑跨越立杆根数为57根(6m),斜杆与地面夹角在45

9、0600之间,剪刀撑斜杆应用旋转扣件与立杆和伸出的小横杆进行连接,旋转扣件中心线至主节点的距离不宜大于150mm。底部斜杆的下端应置于垫板上。剪刀撑斜杆的接长均应采用搭接,搭接长度不小于1米,设三个旋转扣件扣紧。11、扣件的安装应符合下列规定:(1)、在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm;(2)、对接扣件开口应朝上或朝内;(3)、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。12、脚手板是施工人员的作业平台,必须按照脚手架的宽度满铺脚手板,板与板紧靠,离开墙面120150mm,采用对接时,接头处下设两根小横杆。作业层端部

10、脚手板探头长度不大于150mm,其板长两端应与支承杆可靠地固定。13、脚手板采用木脚手板,其材质应符合规范要求,木脚手板的厚度不应小于5cm,非脆性木材,无腐蚀、劈裂板。遇作业层时,要在脚手架的外侧大横杆之间设防护栏杆和挡脚板,防护栏杆和挡脚板均应搭设在外立杆的内侧,上挡杆上皮高度应为1.2m,中栏杆应居中设置,挡脚板的高度不应小于180mm。14、脚手架的外侧满挂密目安全网,安全网设置在外排立杆的里面,密目网用合乎要求的系绳将网周边的每个套环系牢在脚手管上,在作业层高度范围以内,密目网的内侧在满挂小眼安全网(网眼尺寸30mm)。15、脚手架铺设脚手板应不少于二层,上层为作业层,下层为防护层,

11、当作业层的脚手板下无防护层时,应在靠近作业层处挂一层平网作防护网,平网采用网眼为3cm3cm安全网,平网不应离作业层过远,防止坠落时平网与作业层之间小横杆的伤害。五、脚手架的检查与验收1、构配件的检查与验收(1)、钢管如采用新钢管,在进场时必须具备产品质量合格证、质量检验报告等齐全有效的质量证明资料。钢管的表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕等质量缺陷。钢管的外径和壁厚偏差不得大于-0.5mm。旧钢管的表面锈蚀深度不得大于0.5mm,当锈蚀深度超过0.5mm时不得使用。(2)、扣件新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证等齐全有效的质量证明资料。旧

12、扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。(3)、脚手板脚手板的宽度不宜小于200mm,厚度不应小于50mm,腐朽、劈裂变形严重的脚手板不得使用。2、架体的检查与验收(1)、在脚手架使用前,检查脚手架是否按照专项方案的要求进行搭设,搭设质量是否符合要求合规范要求。(2)、在脚手架使用期间,如遇有六级大风或大雨后,以及停止使用超过一个月以后,必须对架体进行系统的检查。(3)、在脚手架使用期间,应定期检查下列项目:、杆件的设置和连接,连墙件、支撑的构造是否符合要求;、底座是否松动,立杆是否悬空;扣件螺栓是否有松动;、安全防护措施是否符合要求。、架体的使用荷载是否超出

13、设计要求。、脚手架搭设后,在使用前必须经验收合格后方可投入使用。六、脚手架的拆除1、脚手架拆除前,应全面检查脚手架的扣件连接、连墙件、支撑体系是否符合构造要求,并应清除脚手架上的杂物及地面障碍物。2、拆除作业必须由上而下逐层进行,严禁上下同时作业。3、连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除高度不应大于2步,如高差大于2步,应增设连墙件加固。4、当脚手架拆至下部最后一根长立杆的高度时,应先在适当的位置搭设临时抛撑加固后,再拆除连墙件。5、当脚手架采取分立面拆除时,对不拆除的脚手架两端应设置连墙件和横向斜撑加固。6、脚手架拆除后,用与原结构相同强度等级微膨胀

14、混凝土封堵原墙上的预留洞。七、安全保证措施1、脚手架搭设人员必须是经考核合格的专业架子工,上岗人员须经体检,合格者方可持证上岗。2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3、脚手架构配件质量与搭设质量应按规范要求进行验收,合格后方准使用。4、脚手架上不得乱堆杂物;严禁将模板支架、缆风绳、泵送混凝土和砂浆的输送管固定在脚手架上;严禁悬挂起重设备。5、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施,并应扫除积雪。6、应由专人负责对脚手架进行定期安全检查与维护,发现隐患及时排除。7、在脚手架使用期间,严禁随意拆除主节点处的纵、横向水平杆,纵

15、横向扫地杆及连墙件。8、不得在脚手架基础及其临近处进行挖掘作业,否则应采取相应安全措施,并报主管部门批准。9、在脚手架上进行电气焊作业时,必须有防火措施和专人看守。10、工地临时用电线路的架设及脚手架接地、避雷措施应符合相应的安全技术规范。11、搭拆脚手架时,地面应设围挡和警戒标志,并派专人看守,严禁非操作人员入内。八、应急措施施工过程中施工现场发生无法预料得需要紧急抢救处理得危险时,应迅速逐级上报,次序为现场、办公室、抢险领导小组、上级主管部门。由项目部安质部收集、记录、整理紧急情况信息并向小组及时传递,由小组组长或副组长主持紧急情况处理会议,协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定,如果事故特别小,根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了,则由施工单位向建设单位主管部门进行请示,请求启动建设单位得救援预案,建设单位救援预案仍不能进行处理,则由建设单位的安全管理部门向建设行政主管
