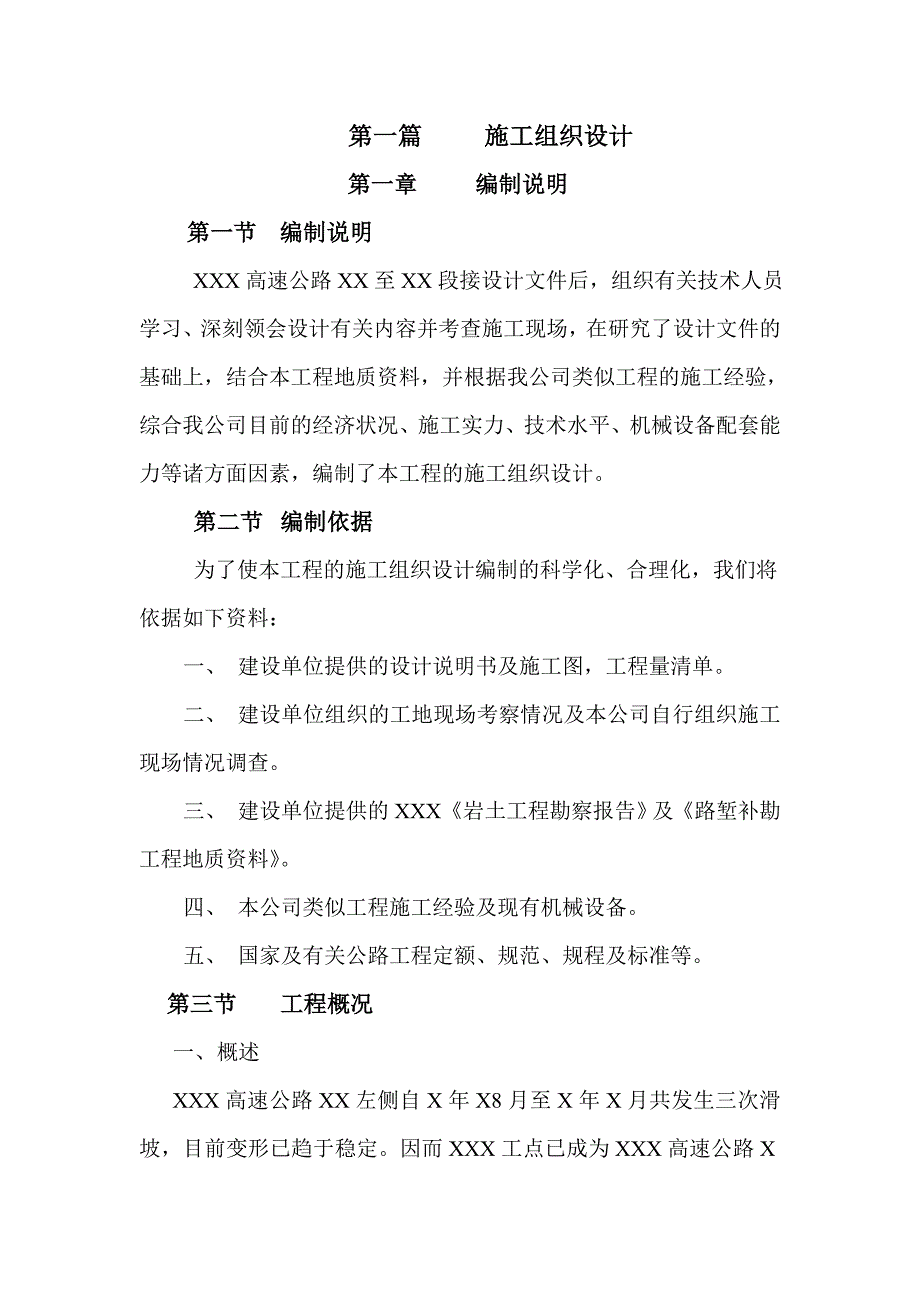

1、 第一篇 施工组织设计 第一章 编制说明 第一节 编制说明 XXX高速公路XX至XX段接设计文件后，组织有关技术人员学习、深刻领会设计有关内容并考查施工现场，在研究了设计文件的基础上，结合本工程地质资料，并根据我公司类似工程的施工经验，综合我公司目前的经济状况、施工实力、技术水平、机械设备配套能力等诸方面因素，编制了本工程的施工组织设计。第二节 编制依据为了使本工程的施工组织设计编制的科学化、合理化，我们将依据如下资料：一、 建设单位提供的设计说明书及施工图，工程量清单。二、 建设单位组织的工地现场考察情况及本公司自行组织施工现场情况调查。三、 建设单位提供的XXX岩土工程勘察报告及路堑补勘工
2、程地质资料。四、 本公司类似工程施工经验及现有机械设备。五、 国家及有关公路工程定额、规范、规程及标准等。第三节 工程概况一、 概述XXX高速公路XX左侧自X年X8月至X年X月共发生三次滑坡，目前变形已趋于稳定。因而XXX工点已成为XXX高速公路X南北段开通的卡脖子工程。该工点主要工作内容有：边坡及路基土石方、排水隧洞及附属工程、抗滑桩工程、锚杆框架及坡面绿化工程、半坡桩锚索恢复及路面工程等工作。合同期为9个月。二、 边坡工程地质条件（一）、地形地貌该边坡位于距XXX西南方向十三公里处，属低山丘陵剥蚀地貌，山顶高程约153m，山脊走向北东向，自然斜坡由北向南缓倾10 25。（二）、地层岩性边坡
3、场地内地层分布有：第四系坡积层（Qdl）、全风化层（第四系残积层（Qel）、石炭系中上统壶天群组（C2+3）、石炭系下统测水组（C1dC）。地层总体走向NW向，倾角2034，地层由新到老主要分述如下：1、 第四系坡积层（Qdl）：分布于边坡东侧，主要为褐黄色、土黄色。稍湿、硬，原岩成分为砂岩、砂页岩。部分为黑色，原岩主要为炭质灰岩。间或红褐色，原岩主要为白云岩、灰岩。2、 石炭系中上统白云岩（C2+3）：分布于边坡区内F2断层以东，呈灰白色、浅灰色。厚层状，细粒镶嵌结构，成分主要为白云石，含少量的方解石及炭质物，岩芯完整、坚硬。节理裂隙发育,充填有紫红色铁、锰质及少量方解石。按风化程度可分为全

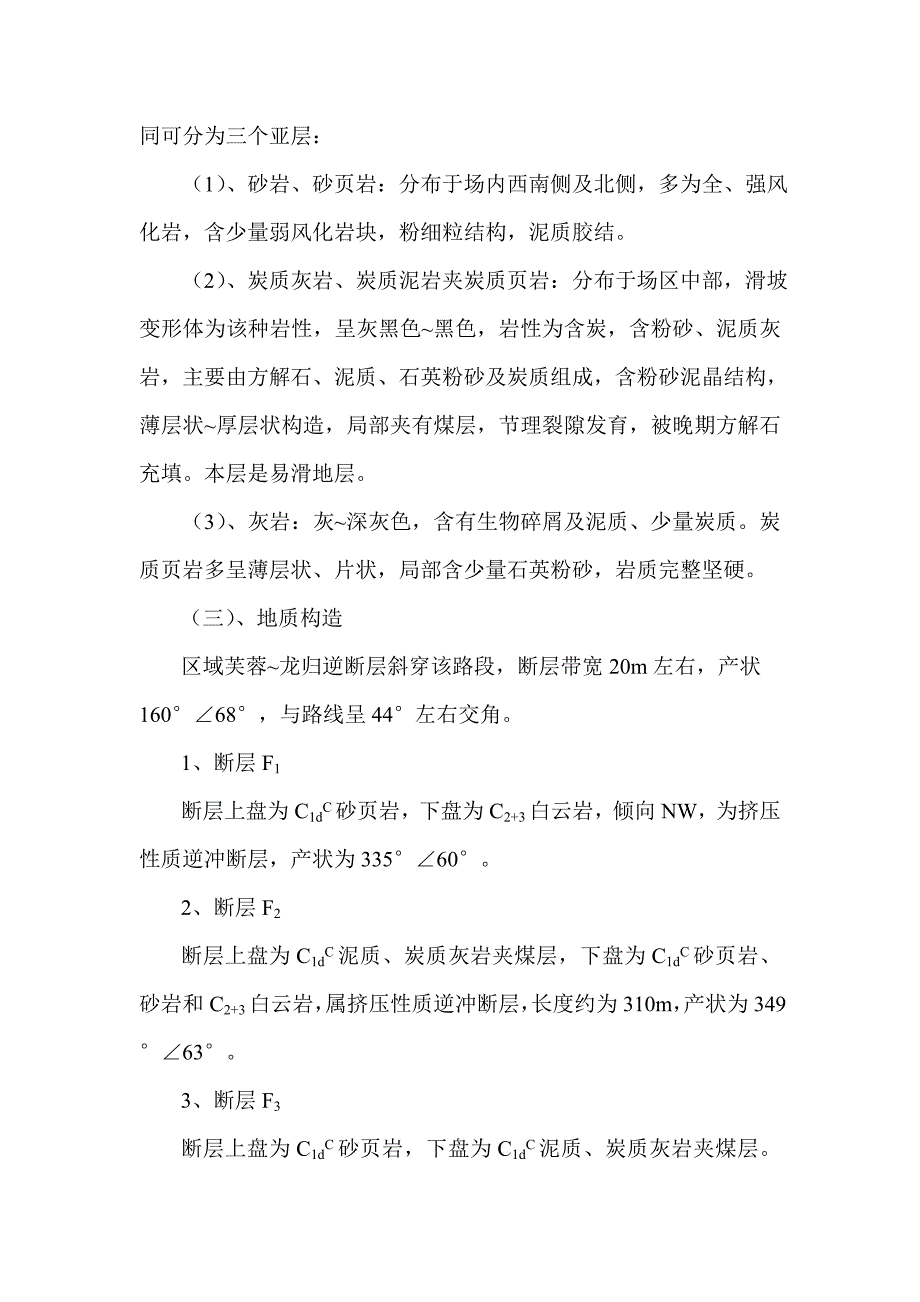

4、风化、强风化、中风化、微风化四层。3、 石炭系下统（C1dC）：分布于边坡西南侧及北侧，按岩性不同可分为三个亚层： （1）、砂岩、砂页岩：分布于场内西南侧及北侧，多为全、强风化岩，含少量弱风化岩块，粉细粒结构，泥质胶结。 （2）、炭质灰岩、炭质泥岩夹炭质页岩：分布于场区中部，滑坡变形体为该种岩性，呈灰黑色黑色，岩性为含炭，含粉砂、泥质灰岩，主要由方解石、泥质、石英粉砂及炭质组成，含粉砂泥晶结构，薄层状厚层状构造，局部夹有煤层，节理裂隙发育，被晚期方解石充填。本层是易滑地层。 （3）、灰岩：灰深灰色，含有生物碎屑及泥质、少量炭质。炭质页岩多呈薄层状、片状，局部含少量石英粉砂，岩质完整坚硬。（三）
5、、地质构造区域芙蓉龙归逆断层斜穿该路段，断层带宽20m左右，产状16068，与路线呈44左右交角。1、断层F1断层上盘为C1dC砂页岩，下盘为C2+3白云岩，倾向NW，为挤压性质逆冲断层，产状为33560。2、断层F2断层上盘为C1dC泥质、炭质灰岩夹煤层，下盘为C1dC砂页岩、砂岩和C2+3白云岩，属挤压性质逆冲断层，长度约为310m，产状为34963。3、断层F3断层上盘为C1dC砂页岩，下盘为C1dC泥质、炭质灰岩夹煤层。属张性正断层，长度约为200m，产状近于直立。 4、断层F4 断层性质不明，两侧为C1dC砂岩和C2+3白云岩，长度200m左右，产状近于直立。 以上断层为边坡的主构造
6、外，另外还有长度不大的F5和F6断层。它们对边坡的构造应力是近北西向的挤压应力，在此挤压应力的作用下并次生了一系列次级构造。这些断裂的走向与当地山脊走向一致，同时与区域褶皱和区域断层走向也基本一致。因而这些构造相互贯通且延伸性好。因而控制了地下水的储存、补给和排泄。（四） 、地下水的分布边坡区内类似向斜的储水盆地构成了边坡的储水构造。地下水丰富，地下水的来源主要为基岩张节理裂隙水与断层带水。三、 主要工程数量见表2。第四节 施工组织机构及机械设备仪器情况一、 施工组织机构本工程按项目施工法组织施工，重组XXX项目部，项目部设相应的管理部门和生产组织。施工组织机构设置如下图：工程数量统计表项 目
7、规格单位数 量备 注边坡刷方（包括路基）土方m317441土方占20%石方m369766石方占80%抗滑桩人工挖桩土方m38062317m 7根2320m 3根2.43.620m 4根2.43.624m 9根3424m 5根抗滑桩分两批跳挖,第一批开挖时平均每桩按开挖10米空桩计算挖方量和护壁。石方m37256锁口及护壁混凝土C25m32005.87锁口、护壁钢筋级t87.545爬梯级t3.675桩身混凝土C20m34991.6钢筋级t135.658级t311.886护壁锚杆202.5m/根根/m2717/7879按桩长的1/2范围布设锚杆计算凿除护壁C25m3304.4排水隧洞隧洞开挖及衬砌
8、开挖土方m3197D型（1.37+2.046）共146米长石方m3787支架梁柱C20砼m376.47支架梁628根、支架柱1256根级钢筋t3.609级钢筋t8.132背板C20砼块/ m35674/28.17级钢筋t2.41底拱砼C25m3103.5洞门圬工C15m342.5检查井渗井人工挖桩土方m339.69检查井3口、渗井4口石方m3357.25锁口、护壁C25砼m3174.3级钢筋t7.893爬梯级钢筋t0.7渗井回填卵石1530mmm373.8粗砂砾石36mmm367.6渗管成孔130个/m22/440回填砂砾36mmm34.33锚杆框架岩石锚杆253m/根根/m68/1845m/
9、根根/m60/3009m/根根/m78/7023210m/根根/m268/268012m/根根/m536/6432框架梁肋混凝土C25m3626.33钢筋级t9.061级t54.514浆砌片石圬工M7.5m3154花管注浆钢管D76m（孔）810(162)D89钻孔纯水泥浆M25m315.1半坡抗滑桩补强挡土板混凝土C25m327.032钢筋m32.924钢垫板m30.58连系梁混凝土C25m334.39钢筋级t0.683级t3.795预应力锚索(岩石)钻孔415.24个/m44/1320钢绞线75m/t5544/6.21塑料管22m4818锚夹具、承压板XM15-425025020套44二次
10、注浆钢管4m1320纯水泥浆M30m335表中为一次注浆量，二次注浆量以实际发生数计量。仰斜排水孔径127滤管107m(孔)1435（82）地表排水M7.5浆砌片石引水沟m386.7现场据实计M7.5浆砌片石山坡截水沟m3238.35M7.5浆砌片石吊沟m345M7.5浆砌片石平台及水沟m31482.56坡面绿化六棱砖植草m22608 框架梁内填土m34130植草m213000拱型骨架M7.5浆砌片石m31239.7含五六级边坡未完成工程挡水埝预制砼块m324.32骨架内覆土粘性土40厚m2490骨架内覆土植草m21225.5桩前回填土m3354监测滑动面位移孔深25米孔次142桩身钢筋应力点
11、次748二级平台5#、13#、17#抗滑桩水平位移及沉降点次480共设27个观测点桩顶位移点次304半坡抗滑桩6点，二级平台抗滑桩8点，共计14个观测点。安全保卫部质检部财务部试验室合约部机械材料部工程技术部XX项目经理部项目经理测量部边坡防护队抗滑 桩施工队排水隧洞施工队预制场钻探队路基路面队施工组织机构图 项目经理施工组织机构图 说明： （1）、工程技术部负责施工工艺设计、新技术新工艺的应用和进度计划、统计、生产调度、日常施工管理，工程质量的监督检查。 （2）、机械材料部负责机械设备的管理和维修保养。 （3）、测量部负责施工测量放线、滑坡变形监测等。 （4）、路基、路面施工队负责坡体土方的
