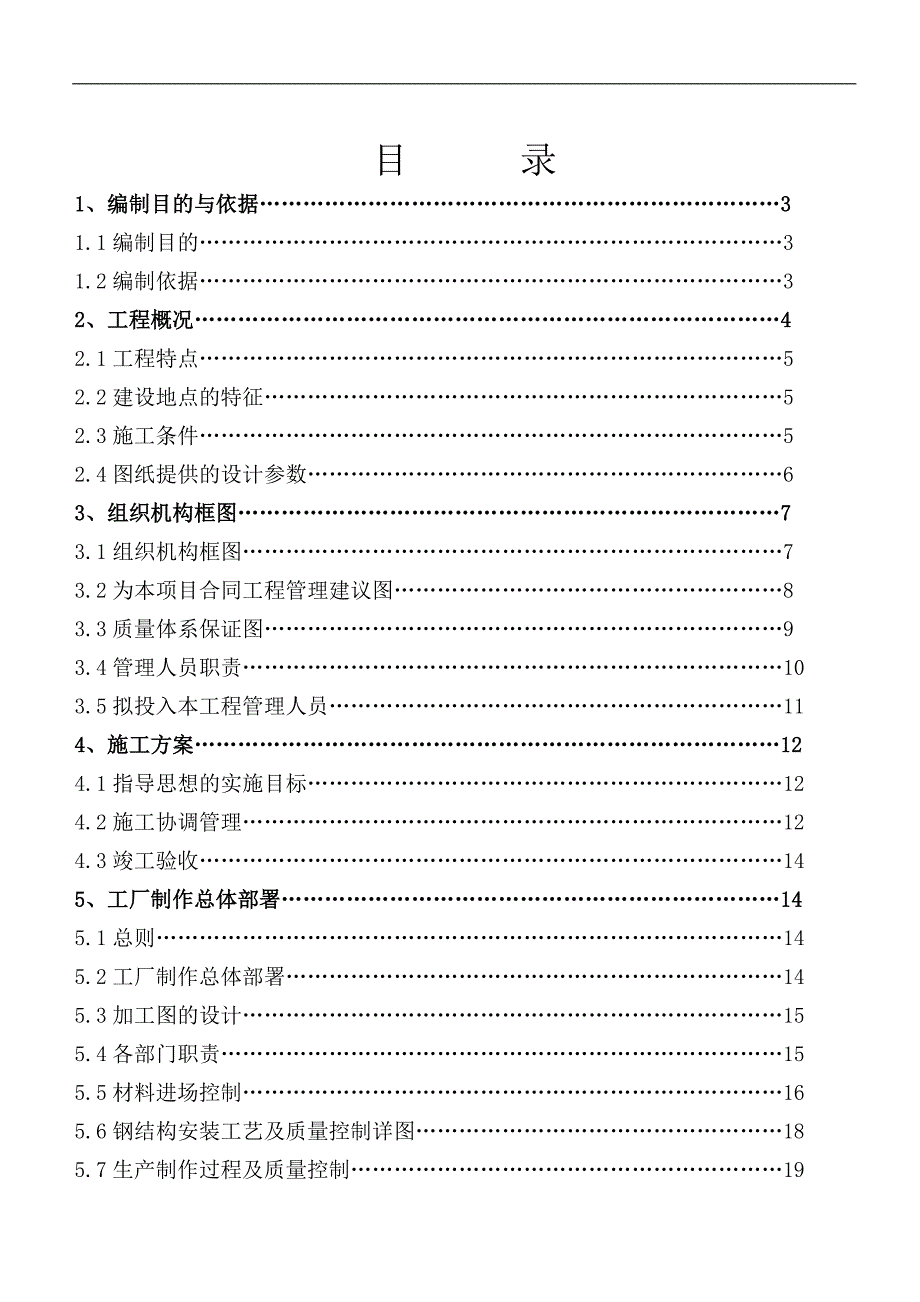

1、施工方案目录1、编制目的与依据31.1编制目的31.2编制依据32、工程概况42.1工程特点52.2建设地点的特征52.3施工条件52.4图纸提供的设计参数63、组织机构框图73.1组织机构框图73.2为本项目合同工程管理建议图83.3质量体系保证图93.4管理人员职责103.5拟投入本工程管理人员114、施工方案124.1指导思想的实施目标124.2施工协调管理124.3竣工验收145、工厂制作总体部署145.1总则145.2工厂制作总体部署145.3加工图的设计155.4各部门职责155.5材料进场控制165.6钢结构安装工艺及质量控制详图185.7生产制作过程及质量控制195.8生产制作

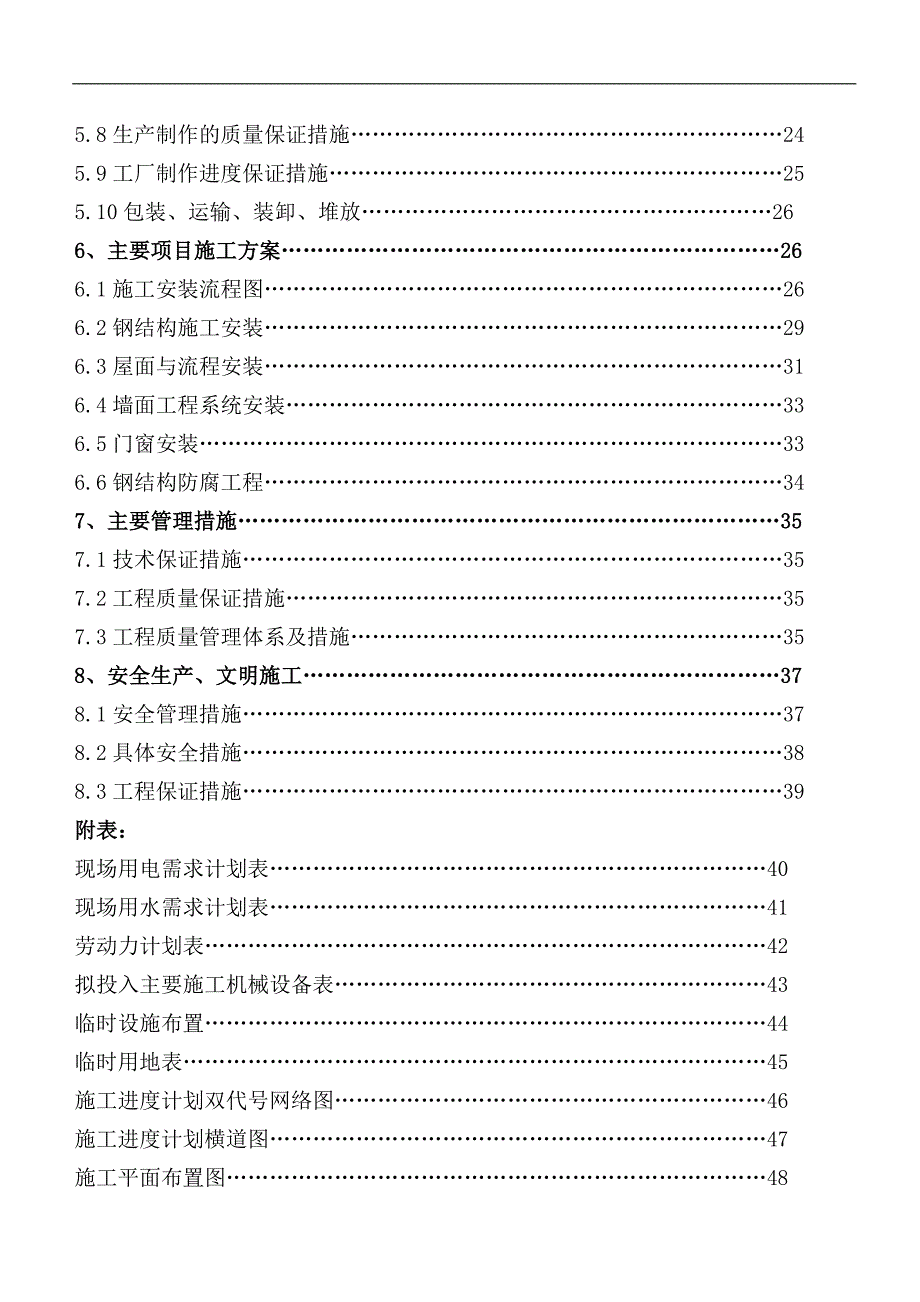

2、的质量保证措施245.9工厂制作进度保证措施255.10包装、运输、装卸、堆放266、主要项目施工方案266.1施工安装流程图266.2钢结构施工安装296.3屋面与流程安装316.4墙面工程系统安装336.5门窗安装336.6钢结构防腐工程347、主要管理措施357.1技术保证措施357.2工程质量保证措施357.3工程质量管理体系及措施358、安全生产、文明施工378.1安全管理措施378.2具体安全措施388.3工程保证措施39附表：现场用电需求计划表40现场用水需求计划表41劳动力计划表42拟投入主要施工机械设备表43临时设施布置44临时用地表45施工进度计划双代号网络图46施工进度计
3、划横道图47施工平面布置图48一、编制目的与依据1.1编制目的编制目的是提供较为完整的纲领性技术文件，中标后，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明的完成该工程的建设任务。1.2编制依据1.2.1建设单位提供的本工程招标文件等。1.2.2建设单位提供的本工程的相关图纸。1.2.3根据中国国内现行的有关标准和规范要求：1.2.3.1钢结构施工质量验收规范GB5020520011.2.3.2钢结构设计规范（GBJ 17-88）1.2.3.3建筑钢结构焊接规程（JGJ8191）1.2.3.4钢结构高强度螺栓连接的设计、施工及验收规程（JGJ8291）1.2.3.5门
4、式刚架轻型房屋钢结构技术规程（CECS 102:98）1.2.3.6建筑安装工程质量检验评定标准（GBJ30088）1.2.3.7建筑工程质量检验评定标准（GBJ30188）1.2.3.8钢结构工程施工及验收规范GB50205-951.2.3.9冷弯薄壁钢结构技术规范GBJ18-871.2.4国家现行安全生产、文明施工的规定。1.2.5公司ISO9002质量保证体系标准文件。1.2.6同类工程施工经验。二、工程概况2.1工程特点本工程为淄博冶天工贸有限公司钢结构车间。结构形势为：框剪、框架钢结构工程，一层。主要工程项目包括：施工图所包含的箱形柱、梁，钢管，H形钢梁，少量曲线H形钢梁，钢板外墙等
5、钢结构工艺设计。加工、安装工程，承包方式为包工包料。工程质量要求达到国家施工验收规范规定的合格标准。工程设计：本工程主体结构设计使用年限为50年，本地区50年一遇的基风压值为0.45KN/M2,屋面活荷载标准值：屋面活载0.3KN/M2，（檀条计算按0.5 KN/M2）地震设防烈度7度，设计基本加速度0.1g，地震分组为一组。材料选用：钢材屋架采用Q235B钢，其他所有钢结构构件均采用Q235B钢，其他所有钢结构构件均采用Q235A钢，钢材质量标准应符合GB/T1591低合金高强度结构钢和GB/T700碳素结构钢技术条件。焊条：Q235钢采用碳钢焊条（GB/T5117-95）中的E43XX系列
6、焊条。焊丝与焊剂；焊丝应符合国标熔化焊用钢丝（GB/T14967）的标准。焊剂应符合国标碳素钢埋弧焊用焊剂（GBT5293-85）及低合金钢埋弧焊用焊剂（GB/T2470-90）。檀条：采用冷弯薄壁C型钢。紧固件：高强螺栓连接的规格和技术条件应符合设计要求和现行国家规范。钢结构用高强度大六角头螺栓，大六角头螺母，垫圈与技术要求的规定。其钢材应符合合金结构钢技术条件（GB70088）和优质碳素结构钢及一般技术条件（GB69988）的规定。普通螺栓：采用碳素钢结构（GB70088）中的Q235A号钢制成，符合六角头螺栓C级（GB/T5780-86）。外墙：标高1.200m以下为砖墙，标高1.200
7、m以上采用彩钢板维护墙体，外墙体为0.50mm厚彩钢板。屋面：屋面外板采用0.50mm厚彩钢板，蓝色：75mm带白色贴面超细玻璃棉保温屋，屋面采用无组织排水。本工程所采用的钢材除满足国家规范要求外，地震区尚应满足下列要求：（1）钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1.2，（2）钢材应具有明显的屈服台阶，且伸长率应大于20，（3）钢材应具有良好的可焊性和合格的冲击韧性。2.2建设地点的特征累年平均气温13.8，最高气温35，最低气温12；累年平均相对湿度68，最大降雨量1272.mm，瞬时最大风速44.2/秒，本地区全年主导风向为东北风，频率为14。雨期主导风向为东南风，频率为14
8、。雨期多集中到69月。2.3施工条件本工程 “三通一平”由甲方提供，场地基本平整，交通运输基本畅通，现场基本具备施工条件。主要材料、设备、劳动力已初步落实。并在编制进度计划和组织施工中采用计算机项目管理软件有效的监督和控制。2.4图纸提供如下设计参考参数：2.41基本风压值：为0.45KN/m2。2.4.2地震烈度：7 度，建筑耐久年限50年，建筑工程等级：丙级，建筑耐火等级；二级，屋面方防水等级：级。环境类别：二类b。2.4.3降雨量：历年平均为680-700mm2.4.4气温：历年来平均气温12.6,最高气温37，最低-12。2.4.5结构设计：正常适用年限50 年。2.4.6安全等级：二
9、级，结构重要性系数0 =1.0。三、组织机构及职责分工3.1组织机构框图经 理技术经理生产经理经营科安全科财务科技术科材料科质检科各项目部技术负责材料负责安全负责统计负责质检负责安装班土方施工班砼施工班维修班运输班3.2为本项目合同工程管理建议图项目经理施工队长技术负责人质检员技术员统计员材料员安全员3.3、质量体系保证图总经理分管副经理技术科质管处分公司技术科分公司质检科分公司材料科实验室项目部施工队长项目技术负责人工地技术员工地质检员材料员QC小组分公司分管副经理3.4管理人员职责序号管理岗位责任人姓名职 责 范 围1项目经理程文国负责履行本工程的全部合同内容，对工程质量达到合同要求和检验
10、评定标准的要求负责，保证本施工组织设计的顺利实施。2施工负责人张树奎受项目经理委托，负责本施工组织设计的具体实施，对工程进度负责，调动人力、物力保证按图纸和规范施工，负责纠正预防措施的实施，对本工程的准备、施工、交付和维修负责。3技术负责人刘明利对施工图纸、技术资料进行管理，审批技术交底，负责变更的签证和实施，对审核后果制定纠正和预防措施。4材料负责人王绪坤编制本工程的材料采购计划，对进场材料的质量负责，负责本工程的机械进厂，并保证机械能力负责。5质检员杨凡负责本工程的质量监督检查，对隐蔽工程验收、质量评定、工序交接检验确认。6安全员陈凤杰负责本工程的安全施工方案的实施，保证安全施工。7技术计量统计员李贵荣在技术负责人的直接领导下，负责所管部分的质量控制
