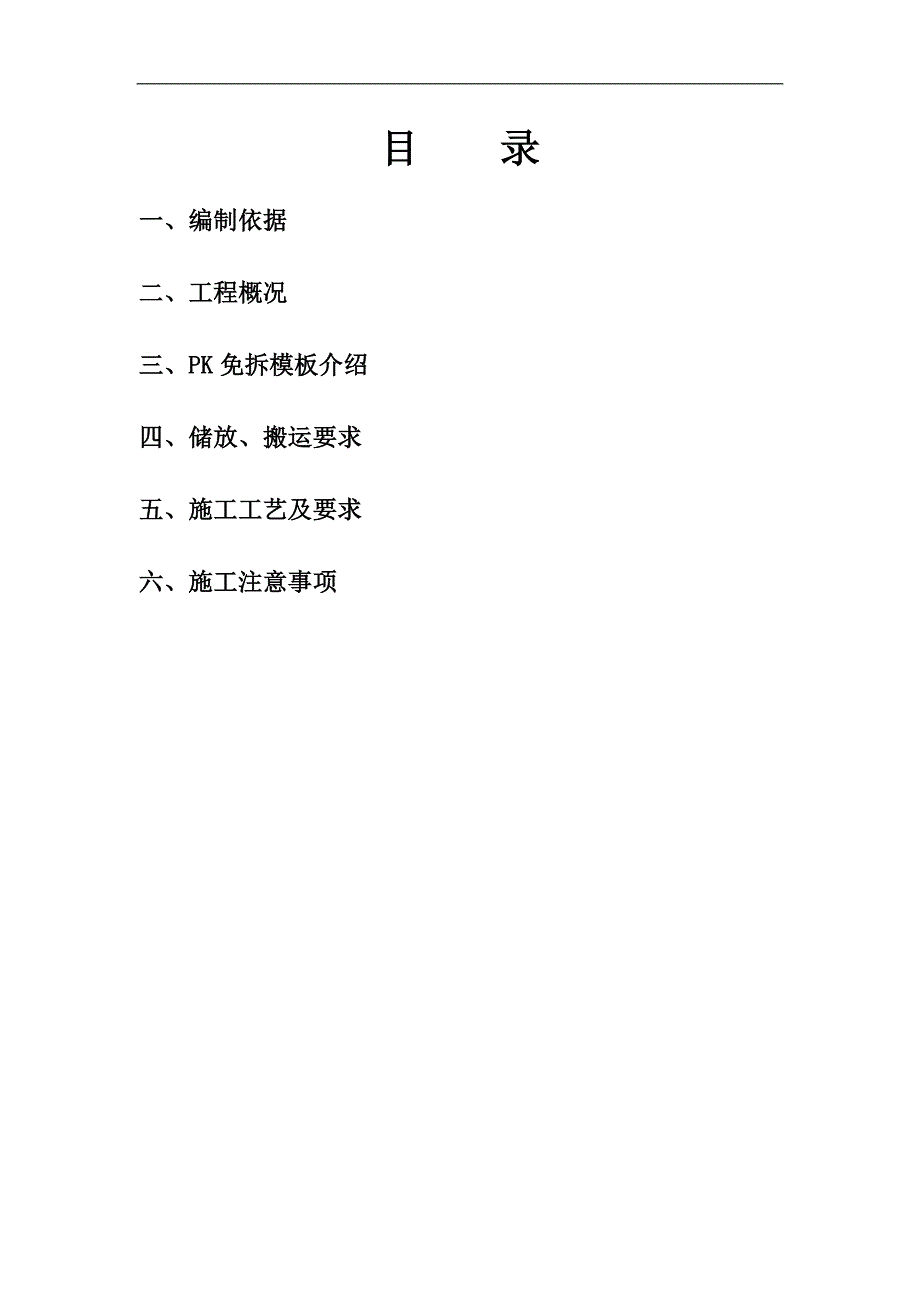

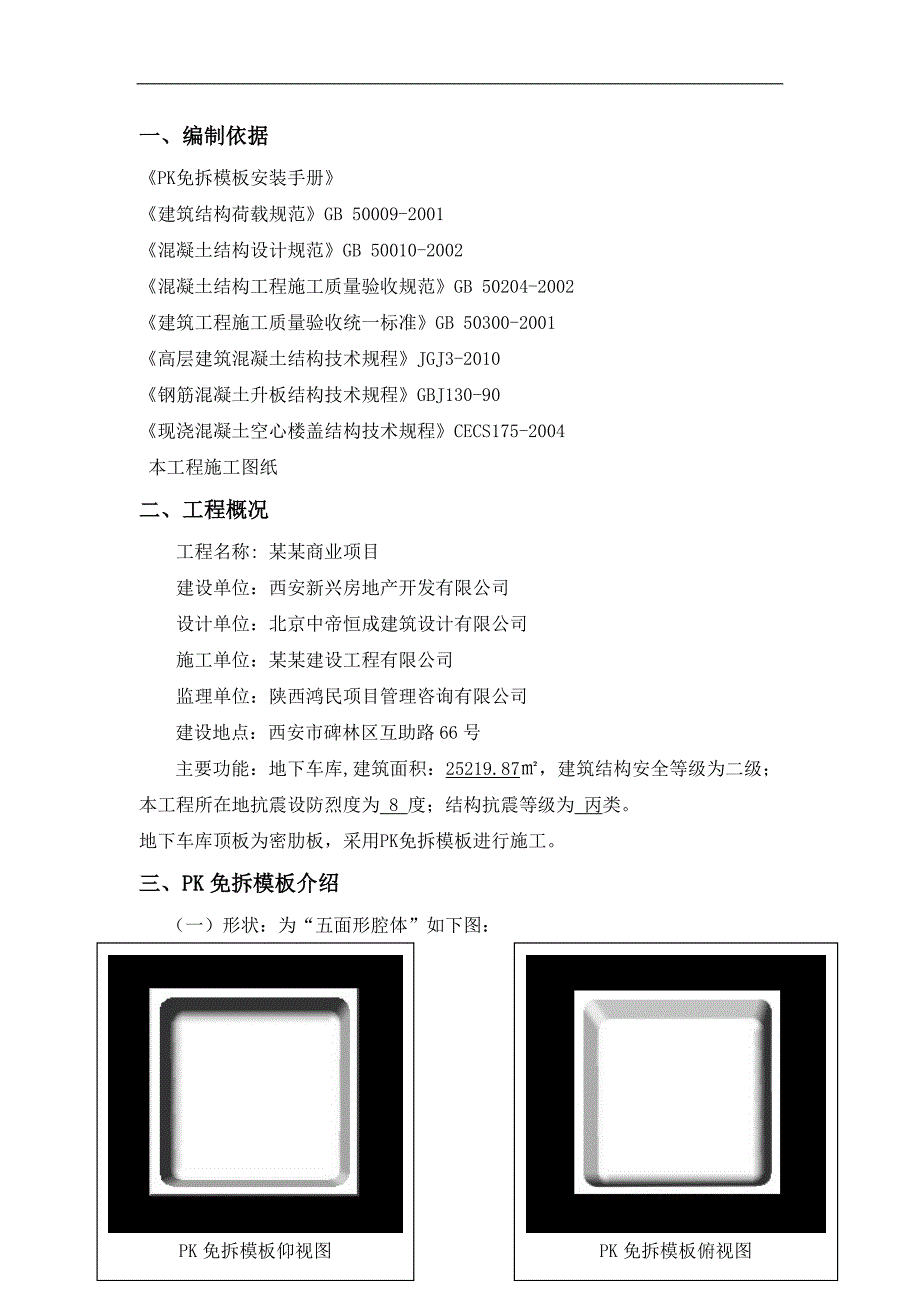

1、某某商业项目PK免拆模板施工方案 目 录一、 编制依据二、 工程概况三、PK免拆模板介绍四、储放、搬运要求五、施工工艺及要求六、施工注意事项一、编制依据 PK免拆模板安装手册建筑结构荷载规范GB 50009-2001混凝土结构设计规范GB 50010-2002混凝土结构工程施工质量验收规范GB 50204-2002建筑工程施工质量验收统一标准GB 50300-2001高层建筑混凝土结构技术规程JGJ3-2010钢筋混凝土升板结构技术规程GBJ130-90现浇混凝土空心楼盖结构技术规程CECS175-2004 本工程施工图纸二、 工程概况工程名称: 某某商业项目建设单位：西安新兴房地产开发有限公
2、司设计单位：北京中帝恒成建筑设计有限公司施工单位：某某建设工程有限公司监理单位：陕西鸿民项目管理咨询有限公司建设地点：西安市碑林区互助路66号主要功能：地下车库,建筑面积：25219.87，建筑结构安全等级为二级；本工程所在地抗震设防烈度为 8 度；结构抗震等级为 丙类。地下车库顶板为密肋板，采用PK免拆模板进行施工。三、PK免拆模板介绍 （一）形状：为“五面形腔体”如下图：PK免拆模板仰视图模壳仰视图PK免拆模板俯视图模壳倒立图（二）PK免拆模板搬运要求：1.人工搬运时，通常一块PK免拆模板由二人协同抬运，方法：由工人直接用手抓PK免拆模板底法兰边，协同将PK免拆模板抬起转运，要轻拿轻放，严
3、禁抛、摔，以免损坏PK免拆模板。2.吊运时，必须先用钢管扎一尺寸较PK免拆模板大的提篮，先由工人按单块搬运要求，搬入提篮内，侧立套叠排放，通常一次吊运5-9块，因客观条件限制不能侧立套叠排放，而采用正向叠摞时，不得超过5块，否则将损坏PK免拆模板。塔吊起吊时，要舒缓轻提，忌猛拉硬拽，下放时要轻柔缓慢，禁止丢摔、拖拽，以免损坏PK免拆模板。五、施工工艺及要求（一）满堂脚手架：支模架采用钢管支撑体系，钢管48，壁厚3.5mm，梁底配以一定数量的短方木；在前一层楼板面上弹出有关轴线及梁的位置，同时画出梁底立杆位置；在梁底位置架立高度适宜的立杆，下接顶托转盘以调节高度。（二）铺梁底板：梁底板铺设可采用
4、“满铺”和只铺肋梁底板两种方式进行。采用满铺方式时，与大板木模底板铺设方法相同，高程与楼板小肋梁高程相同，可采用竹胶模和组合钢模，模板表面要求平整，在小肋相交处的模板缝，用胶带封好，防止漏浆。只铺肋梁底板时，应将木模板裁制成肋梁宽+10cm的长条形，压肋梁轴线铺设在钢管上面，其它事项同“满铺”。（三）弹“三线”：“三线”即一条梁轴线和两条PK免拆模板安装控制边线。第一步根据PK免拆模板施工图在楼板底模弹主梁轴线；第二步根据PK免拆模板施工图上主梁轴线与密肋梁轴线尺寸弹密肋梁轴线，如图（1）；第三步以（主梁）密肋梁轴线为标准向两边偏移距离d弹PK免拆模板边线，也就是PK免拆模板安装控制边线，如图
5、（2），其中d=密肋（主）梁宽2552。弹线时必须先弹轴线，全部完成后再弹PK免拆模板控制边线，防止“误差累积”，造成肋梁偏移或者PK免拆模板无法安装等问题。（四）PK免拆模板定位：铺排时，将“三线”拉通，以控制安放位置，接着按图纸标注型号和规格尺寸，摆放相应的PK免拆模板，安装时通常由一个或几个方向依次展开，并用铁钉将PK免拆模板固定在木模板上，如图：四、扎钢筋（一）扎梁筋：按模板上小肋梁位置线，绑扎小肋梁钢筋，短跨肋梁主筋就在长跨肋梁主筋下，肋梁交叉处，肋梁主筋要相互绑牢在一起，小肋梁钢筋锚固在主梁内不小于35d(d为肋梁主筋直径)。（二）扎面筋：面筋绑扎时可在PK模板上部按设计间距进行弹
6、线，用以确定面筋的位置；面筋应置于小肋梁的上面，面筋与PK模板之间垫砂浆垫块；钢筋要在两个方向贯通，搭接倍数符合规范和设计要求，搭接点设在肋间板中部。注意：用来扎制的梁板钢筋，在使用塔吊吊放到施工区模板上时，应直接平摊于PK免拆模板顶部，严禁在PK免拆模板与钢筋之间搁制木衬，否则将损坏PK免拆模板，且每次起吊钢筋的重量不能超过1吨，如图：五、灌注混凝土： （一）架设泵管时，无论是用钢管架还是用钢筋马凳，下面必须垫模板，而且支架必须安放到梁的钢筋上，避免PK免拆模板在受到连续冲击荷载下受到损坏。（二）在使用泵送混凝土浇筑时，施工缝可设在PK免拆模板板中部，严格控制下料厚度，以免模壳上荷载过大而导
7、致下沉甚至跌落，同时必须振捣密实，不得有空鼓；浇筑到柱头处，要在柱头原混凝土上填50mm厚与混凝土成分相同的水泥砂浆。另外，要特别注意振捣棒不得触及模壳，派专人值班，随时检查混凝土浇捣质量。（三）双向密肋板的砼骨料选用粒径为220mm的石子和中砂，并根据季节温度的差别选用不同的减水剂。（四）砼搅拌严格控制用水量，砼坍落度宜控制在60-80mm。（五）密肋梁宜采用d30mm或d50mm插入式振捣器，板面用平板振捣器，以保证混凝土质量。（六）模壳的施工荷载控制在不大于2.53.0KN/m2。（七）混凝土养护与拆模：为了防止水份过早蒸发，混凝土表面产生裂纹，混凝土浇筑完毕后宜随覆盖塑料薄膜，最迟应在
8、混凝土初凝前盖好，炎热季节应浇水加强养护。拆模时间一般按照施工规范，支撑系统的厚度大，可后拆除。六、施工注意事项（一）PK免拆模板有一定的脆性，因此不能丢、掷、碰撞，其荷载不能超过标准。存放时要套叠排放，搬运中要轻拿轻放。（二）PK免拆模板排列铺放时，均由轴线中间向两边铺放，以免出现两边的边肋不等的现象。（三）PK免拆模板与砼成为一体不需拆除，会造成梁底不直、不平、漏浆以及振捣不实、出现空鼓不易发现等问题，必须严格组织，周密部署，详细交底，跟班检查控制。（四）在浇筑混凝土时存在爆模、跑模或PK免拆模板破裂而引起的质量问题，会给装修阶段的处理造成困难。可事先检查，在支设的PK免拆模板下方察看，若有透光、漏光现象，说明PK免拆模板过薄或破损，应在浇筑砼之前进行修补加固。对浇筑过程中出现的爆模、跑模现象应及时处理，将PK免拆模板爆模、跑模处尽量顶回原位。（五）PK免拆模板安装完毕后，应进行全面质量检查，并办理预检手续。PK免拆模板支撑系统安装牢固，其允许偏差，见表1。PK免拆模板支模验收标准允许偏差 表1项次项目允许偏差（mm）检验方法1表面平整5用直尺和塞尺量2截面尺寸2-5用尺量3相邻两板表面高低差2用尺量
