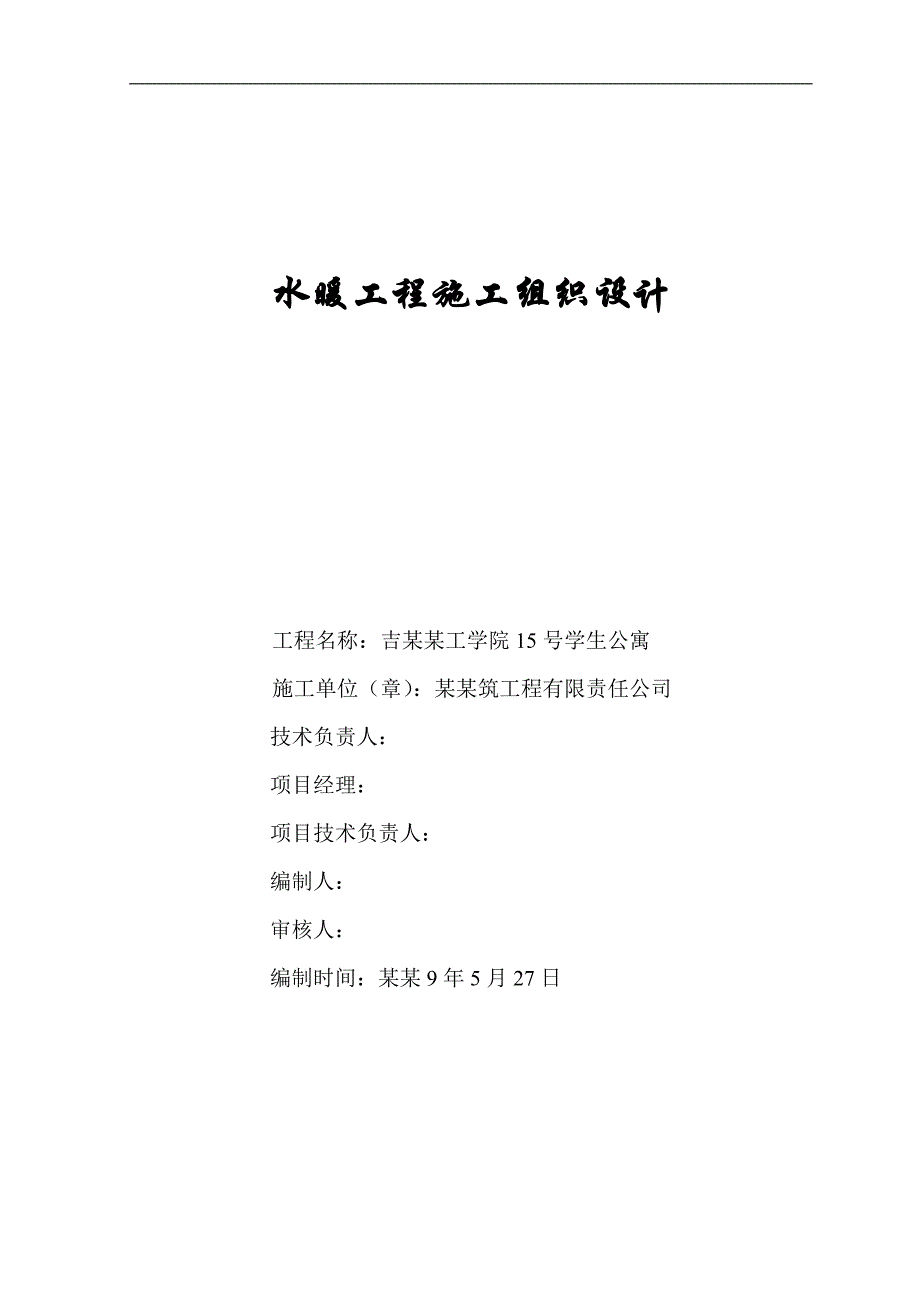

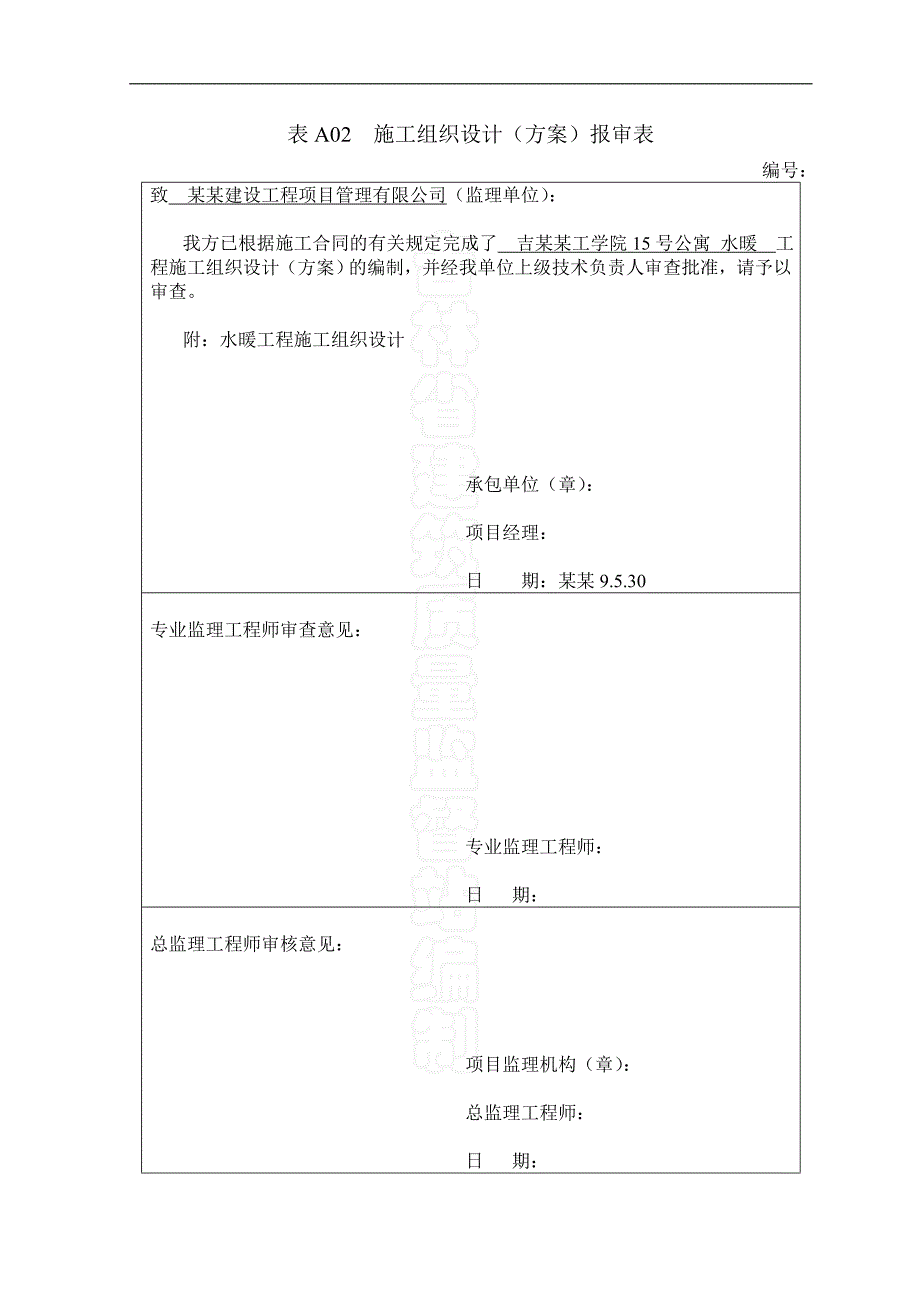

1、表A02 施工组织设计（方案）报审表编号：致 某某建设工程项目管理有限公司（监理单位）：我方已根据施工合同的有关规定完成了 吉某某工学院15号公寓 水暖 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：水暖工程施工组织设计承包单位（章）：项目经理：日 期：某某9.5.30专业监理工程师审查意见：专业监理工程师：日 期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日 期：水暖工程施工组织设计工程名称：吉某某工学院15号学生公寓施工单位（章）：某某筑工程有限责任公司技术负责人： 项目经理： 项目技术负责人： 编制人： 审核人： 编制时间：某某9年5月2

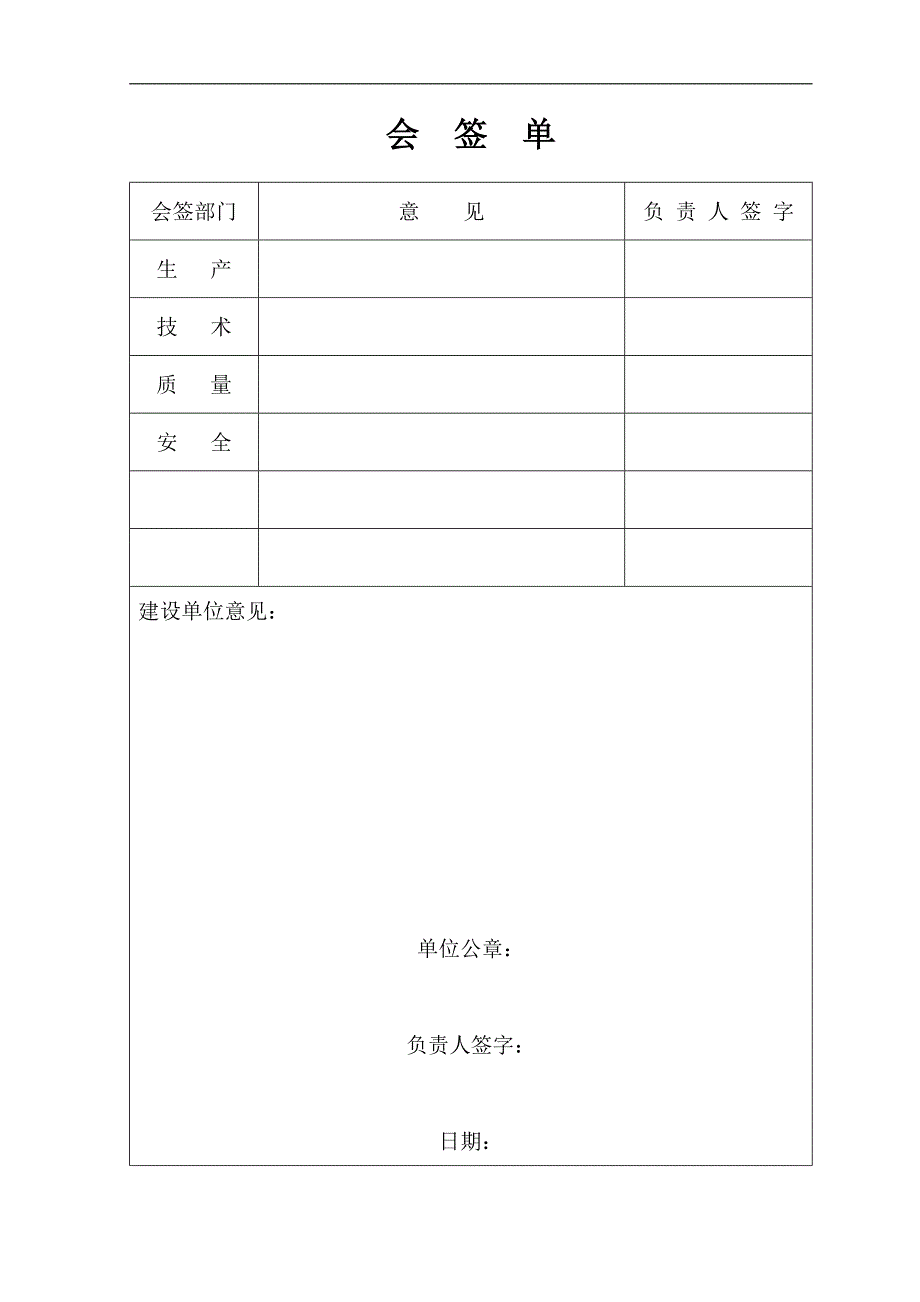

2、7日会 签 单会签部门意 见负 责 人 签 字生 产技 术质 量安 全建设单位意见：单位公章：负责人签字：日期：目 录一、 编制说明1二、 编制依据1三、 工程概况1四、 施工准备计划2五、 施工部署2六、 施工程序3七、 施工方法及技术措施41、 给水系统42、 消防系统63、 排水系统74、 采暖系统95、 管道冲洗136、 卫生器具安装14八、 施工技术组织措施计划171、 质量要求和保证质量的措施172、 保证工期措施173、 成品保护措施174、 降低成本措施185、 文明施工措施196、 安全技术措施19一、编制说明1、本方案为吉某某工学院15号学生公寓水暖工程，为保证施工质量、工
3、期及安全，特编制此方案。2、本方案从基础开始至装修结束，包括给水、排水、消防、采暖等分项工程。3、本方案考虑并编制了保证安全生产、文明施工、降低环境污染和噪声等的保证措施。二、编制依据：1、吉某某工学院15号学生公寓水暖设计图纸。2、依据国家现行的施工质量验收规范标准：建筑给排水及采暖工程施工质量验收规范（GB50242-某某2）建筑给排水设计规范（GB50015-某某3）建筑工程施工质量验收统一标准（GB50300-某某1）采暖通风与空气调节设计规范（GB50019-某某3）民用建筑节能设计标准（采暖居住建筑部分）（JGJ26-95）3、依据现场实际情况。三、工程概况：1、工程名称：吉某某工
4、学院15号学生公寓2、工程地点：学院院内3、建设单位：吉某某工学院4、设计单位：吉林市城乡规划设计研究院5、施工单位：某某筑工程有限责任公司6、监理单位：某某建设工程项目管理有限公司本工程为砖混结构，六层局部五层，建筑面积5366.2m2，室内外高差为0.45m，本工程设计内容包括：给水、排水、消防、采暖工程。四、施工准备计划1、现场准备：1.1施工机具（冲击钻、手电钻、套丝机、磨光机、砂轮锯、电气焊等）准备进场。1.2工程材料货源已定好。2、技术准备：2.1三员及工人技术培训已完成。2.2组织结构、质量保证体系已建立。2.3图纸会审已完成，施工员、技术员、安装水暖工程责任人已认真学习图纸。2
5、.4规范、设计及其它技术资料文件齐全。施工中严格执行施工质量验收规范、施工技术安全操作规程。2.5所有进场材料在施工前检验，与设计要求相符合，型号、规格一致，再检查是否是甲方指定的合格产品，检验合各后，方可投入使用，在施工中要杜绝伪劣残次品出现。及时上报原材料的检验报告、产品合格证等资料。五、施工部署1、项目组织机构图：项目经理：质检员：技术员：施工员：水暖班长：2、各工种职责分配：2.1施工员：负责编制施工计划、负责施工生产调度、协调施工、负责安全生产、文明施工、总平面管理、负责统计工作、记录施工日记等。2.2技术员：负责技术管理、质量管理、解决工程中的技术问题和技术变更；进行方案编制、技术
6、交底； 控制项目施工质量、进场材料、设备的质量；制定安全防护措施并负责检查验收；负责工程技术资料的收集与整理；负责检验试验工作；负责工地的安全保卫、消防工作。2.3质检员：负责检查验收施工质量；安全生产、文明施工等管理工作。2.4水暖班组：负责实施现场采暖及排水操作安装工作、负责工程机械使用与保养、土方挖填工作；负责安全生产等工作。六、施工程序1、本工程技术要求全面采用流水作业主体交叉施工，按一般常规先地下后地上，先预埋后安装，先主干、后分支的原则，紧密配合土建及其他专业进行施工，确保工序流畅，保证工程总体形象进度计划按期施工。2、首先敷设排水地下干管，然后安装室内采暖干管，给水主管线，给排水
7、立管及采暖立管，采暖水平管。3、本工程在配合土建施工，及时按施工图预留孔洞，待安装立管时，从上至下垂吊施工，保证立管垂直度。4、土建主体封闭、室内抹灰后，对上下水管进行安装。5、待抹灰全部完成后，安装卫生器具。七、施工方法及技术措施：1、给水系统：1.1生活给水采用PPR管材及配件。1.2管道的热熔连接：1.2.1在熔接之前，应先用干布将承插口处粘接表面擦净。1.2.2熔接时，应将插口轻轻插入承口中，对准轴线，采用专用的熔断器严格按照操作规程执行。熔接的管道的结合面应有一均匀的熔接圈，不得出现局部熔融或熔接圈凸凹不匀现象。1.2.3管材管件熔融或插接过程中不能转动，直接对直插入；初熔接好的接头
8、，避免受力，须静置固化一定时间，牢固后才可继续安装。1.2.4热熔时注意事项：（1）热熔设备应有保护措施。（2）管材管件连接时、纵向角度变化不超过15度。（3）热熔设备不能用水清洗、应定期用5酒精清洗模具头、不能用金属物件模具头。1.3管道的敷设：1.3.1管道安装前，先按要求设置管卡，保证位置准确，埋设平整、牢固；管卡与管道接触应紧密，但不能损伤管道表面。1.3.2若采用金属管卡固定管道时，金属管卡与塑料管间采用塑料带或橡胶物隔垫，不得使用硬物隔垫。1.3.3在给水管的各配水点，受力点处，加设管卡、支架固定。1.3.4塑料管道穿过墙壁和楼板时，设置套管。套管按图纸会审记录执行。1.3.5管道
9、敷设严禁轴向扭曲。穿楼板时不得强制校正。1.3.6支、吊架安装（1）外直埋管道布置支、吊架、管道敷设时、利用管道折角自然补偿或利用补偿器、补偿管道的伸缩、当不能自然补偿时、管道支架均为固定支架。（2）采用金属管卡或支吊架时、与管道接触部分、加塑料或橡胶软垫、在金属配件与PPR管道连接部位、管卡设在金属配件一侧。（3）明设管道支、吊架作防膨胀措施时、按固定点要求施工、管道各配水点受力点穿墙支管处，采取可靠的固定措施。（4）管道支架的最大间距参照下表：管径(mm)121416182025324050637590110最大间距（m）立管0.50.60.70.80.91.01.11.31.61.82.
10、02.22.4水平管冷水（m）0.40.40.50.50.60.70.80.91.01.11.21.351.55热水（m）0.20.20.250.30.30.350.40.50.60.70.81.4给水管道系统水压试验：1.4.1管道在隐蔽之前，必须进行水压试验。施工完毕的管道系统，必须进行严格的水压试验和通水能力检验。1.4.5管道系统的水压试验应符合下列规定：（1）给水系统管道水压试验应依次进行。（2）试验压力0.6Mpa。（3）水压试验之前，对试压管道应采取安全有效的固定和保护措施，接头部位须明露。（4）水压试验的步骤：1）将试压管道末端排气阀打开，从给水总管处接入试压水泵，安装好试压用
11、压力表，缓慢注入现场用施工用水，同时将管道内气体排出。2）系统充满水后，将排气阀前的阀门关闭，进行水密性检查。3）水密性检查通过后，操作电动试压泵缓慢升压，升压至试验压力0.6MPa后，停止加压，稳压一小时 ，压力降不超过0.05MPa，然后在工作压力的1.15倍状态下稳压2小时，压力下降不得超过0.03MPa，同时检查各连接处不渗不漏，水压试验即为合格，否则必须将漏点处理完毕后重新进行水压试验，直至合格为止。2、消防给水系统2.1消防器材：采用焊接钢管，室内消火栓口径DN65,水龙带长度25米(衬胶)，水枪口径QZ19。消火栓给水管:DN100采用焊接钢管，焊接。室外埋地部分采用法兰连接。消
12、防给水系统用闸阀。2.2消火栓的栓口垂直于消火栓箱安装，栓口朝外，且位于外门轴一侧，栓口中心距地面为1.1m。阀门中心距箱侧面为140m，距相内后侧为100mm，偏差5mm，消火栓箱体安装的垂直偏差为3mm。2.3室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓试射试验，达到设计要求为合格。2.4消防管道系统水压试验：2.4.1管道在隐蔽之前，必须进行水压试验。施工完毕的管道系统，必须进行严格的水压试验和通水能力检验。2.4.2管道系统的水压试验应符合下列规定：（1）消防系统管道水压试验应依次进行。（2）试验压力0.9Mpa。（3）水压试验之前，对试压管道应采取安全
13、有效的固定和保护措施，接头部位须明露。（4）水压试验的步骤：1）将试压管道末端排气阀打开，从给水总管处接入试压水泵，安装好试压用压力表，缓慢注入现场用施工用水，同时将管道内气体排出。2）系统充满水后，将排气阀前的阀门关闭，进行水密性检查。3）水密性检查通过后，操作电动试压泵缓慢升压，升压至试验压力0.9MPa后，停止加压，稳压一小时 ，压力降不超过0.05MPa，然后在工作压力的1.15倍状态下稳压2小时，压力下降不得超过0.03MPa，同时检查各连接处不渗不漏，水压试验即为合格，否则必须将漏点处理完毕后重新进行水压试验，直至合格为止。3、排水系统3.1排水系统采用实壁UPVC管材，粘接，每层设一伸缩节，当层高大于或等于4m时，应设两个伸缩节伸缩节。3.2管道的粘接不宜在湿度很大的环境下进行，操作场所应远离火源，防止撞
