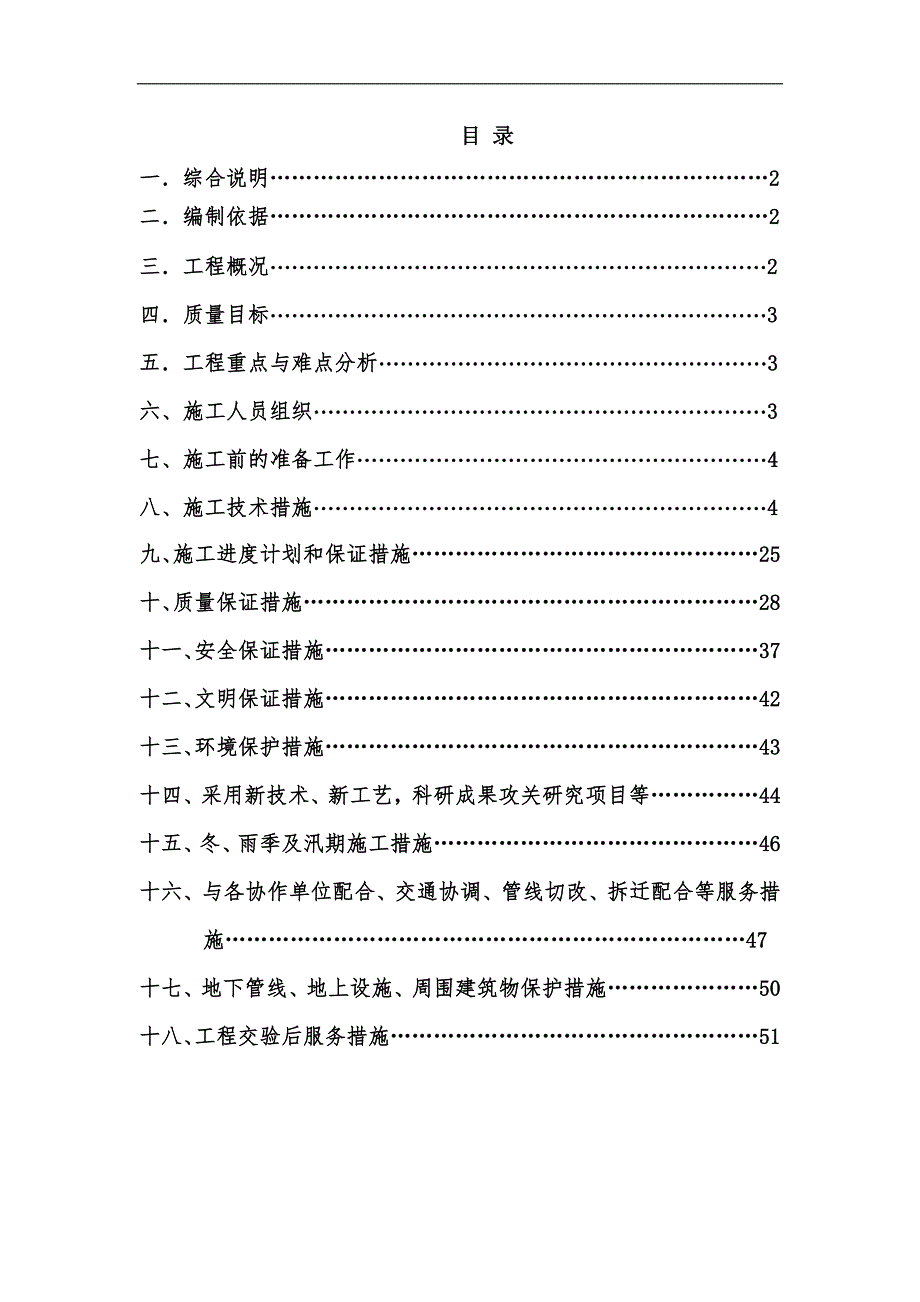

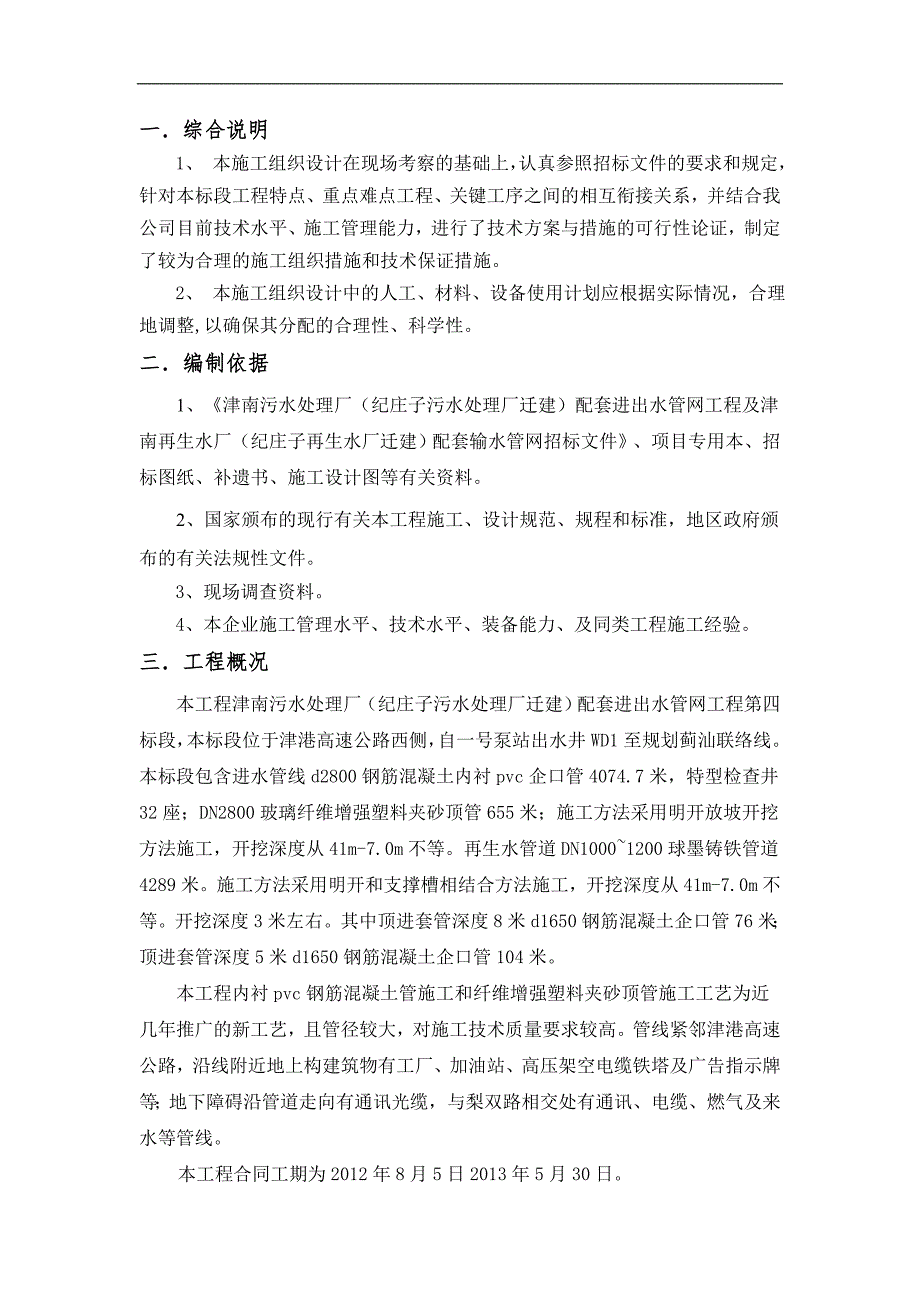

1、目 录一综合说明2二编制依据2三工程概况2四质量目标3五工程重点与难点分析3六、施工人员组织3七、施工前的准备工作4八、施工技术措施4九、施工进度计划和保证措施25十、质量保证措施28十一、安全保证措施37十二、文明保证措施42十三、环境保护措施43十四、采用新技术、新工艺，科研成果攻关研究项目等44十五、冬、雨季及汛期施工措施46十六、与各协作单位配合、交通协调、管线切改、拆迁配合等服务措施47十七、地下管线、地上设施、周围建筑物保护措施50十八、工程交验后服务措施51一综合说明1、 本施工组织设计在现场考察的基础上，认真参照招标文件的要求和规定，针对本标段工程特点、重点难点工程、关键工序之
2、间的相互衔接关系，并结合我公司目前技术水平、施工管理能力，进行了技术方案与措施的可行性论证，制定了较为合理的施工组织措施和技术保证措施。2、 本施工组织设计中的人工、材料、设备使用计划应根据实际情况，合理地调整,以确保其分配的合理性、科学性。二编制依据1、津南污水处理厂（纪庄子污水处理厂迁建）配套进出水管网工程及津南再生水厂（纪庄子再生水厂迁建）配套输水管网招标文件、项目专用本、招标图纸、补遗书、施工设计图等有关资料。2、国家颁布的现行有关本工程施工、设计规范、规程和标准，地区政府颁布的有关法规性文件。3、现场调查资料。4、本企业施工管理水平、技术水平、装备能力、及同类工程施工经验。三工程概况
3、本工程津南污水处理厂（纪庄子污水处理厂迁建）配套进出水管网工程第四标段，本标段位于津港高速公路西侧，自一号泵站出水井WD1至规划蓟汕联络线。本标段包含进水管线d2800钢筋混凝土内衬pvc企口管4074.7米，特型检查井32座；DN2800玻璃纤维增强塑料夹砂顶管655米；施工方法采用明开放坡开挖方法施工，开挖深度从41m-7.0m不等。再生水管道DN10001200球墨铸铁管道4289米。施工方法采用明开和支撑槽相结合方法施工，开挖深度从41m-7.0m不等。开挖深度3米左右。其中顶进套管深度8米d1650钢筋混凝土企口管76米；顶进套管深度5米d1650钢筋混凝土企口管104米。 本工程内

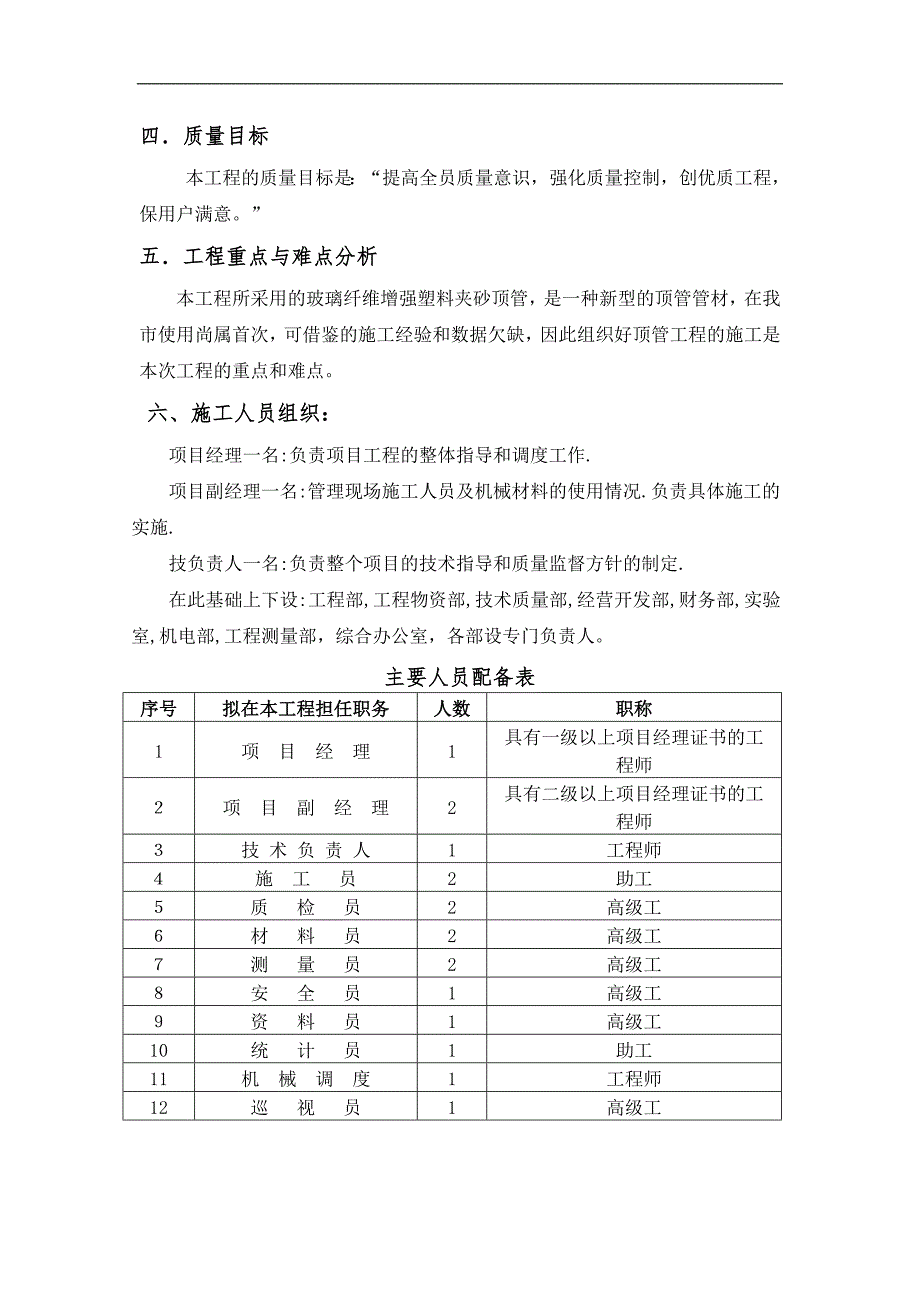

4、衬pvc钢筋混凝土管施工和纤维增强塑料夹砂顶管施工工艺为近几年推广的新工艺，且管径较大，对施工技术质量要求较高。管线紧邻津港高速公路，沿线附近地上构建筑物有工厂、加油站、高压架空电缆铁塔及广告指示牌等；地下障碍沿管道走向有通讯光缆，与梨双路相交处有通讯、电缆、燃气及来水等管线。 本工程合同工期为2012年8月5日2013年5月30日。四质量目标本工程的质量目标是：“提高全员质量意识，强化质量控制，创优质工程，保用户满意。”五工程重点与难点分析本工程所采用的玻璃纤维增强塑料夹砂顶管，是一种新型的顶管管材，在我市使用尚属首次，可借鉴的施工经验和数据欠缺，因此组织好顶管工程的施工是本次工程的重点和难
5、点。六、施工人员组织：项目经理一名:负责项目工程的整体指导和调度工作.项目副经理一名:管理现场施工人员及机械材料的使用情况.负责具体施工的实施.技负责人一名:负责整个项目的技术指导和质量监督方针的制定.在此基础上下设: 工程部,工程物资部,技术质量部,经营开发部,财务部,实验室,机电部,工程测量部，综合办公室，各部设专门负责人。主要人员配备表序号拟在本工程担任职务人数职称1项 目 经 理1具有一级以上项目经理证书的工程师项目副经理2具有二级以上项目经理证书的工程师技 术 负 责 人1工程师施 工 员2助工质 检 员2高级工材 料 员2高级工测 量 员2高级工安 全 员1高级工资 料 员1高级工
6、10统 计 员1助工11机 械 调 度1工程师12巡 视 员1高级工七、施工前的准备工作： 7.1施工前应确保作好”三通一平”工作.7.2电源：因施工面较长，且处于市郊区地段,可考虑从附近工厂借用动力电，接表使用，为保证施工连续作业，另准备2台120KVA发电机以备特殊情况时使用。7.3水源：由于附近地表水源水质较差，不能满足施工和生活要求，故考虑从附近工厂引出自来水，接表使用。7.4施工道路：利用现有道路，并在沿线修筑临时施工通道。7.5施工现场平面布置：在保证施工顺利进行的前提下，现场布置要紧凑、合理。应按施工现场的具体情况合理布置运输道路及各种材料堆放区、仓库位置、各种机具的位置，使得运
7、距最短，避免二次搬运；同时临时设施的布置要便于工人的生产和生活，使工人距离施工区最近，往返时间短，同时符合环保、安全、防火的要求。避免扩大用地范围，合理安排施工顺序，将施工对周围环境的影响程度降至最小，施工场地布置须整洁、有序，同时作好施工废水、尘埃及躁声防范和处理措施，创建文明施工工地。 根据工程特点，需要设置临时工程设施有，钢木加工区、材料堆放区、仓库等，由于工程沿线长，这些设施应根据工程需要分段布置。管理人员的办公地点应在施工现场附近，以便于施工管理。具体布置见施工平面布置图(附图)。八、施工技术措施：8.1施工测量：8.1.1施工测量是保证工程线形走向、高程等按规定和设计要求付诸施实的
8、重要工序。由于施工条件的限制和各工序之间的相互干扰，造成测量控制点极易丢失和损坏的特点，给工程带来很大的困难。为确保工程质量,开工前首先要作好平面控制点和高程控制点的引测和栓桩工作。为确保测量精度平面位置放线全部用全站仪。施工测量除应满足有关规范、标准要求外，还应做到以下几点：8.1.2正式开工前，应对所有使用的仪器进行校对与检验，经计量单位认可后方可使用。8.1.3交接桩应有文字、图示、并由施测人员复核无误后，方可办理交接手续.进行正式放测前，必须提前作好内业计算和准备工作。8.1.4水准点交接后应进行复测，复测的结果满足施工规范要求并得到认可后方可使用。各控制桩和各临时水准点要定期复测，保
9、证施工精度的要求。8.1.5测量内业要核对、签字并有详细记录，建立好交接制度，为下道工序的施工人员将资料备齐，同时为竣工作好资料整理工作。8.2.施工方案与技术措施8.2.1进水明开槽本工程进水d2800钢筋混凝土管沟槽采用1416米400*15.5mm拉森桩密排支护，609钢管撑横撑，腰梁采用三拼I36b工字钢。具体布置详见附图。工艺流程测量放线打拉森桩开挖第一步沟槽沟槽支撑开挖第二步沟槽浇注底板混凝土安管及接口浇注八字混凝土管道检测沟槽回填8.2.1.1拉森桩检验由于本工程采用拉森桩用于基坑的临时支护，故需进行对其做外观检验，以便对不符合形状要求的拉森桩进行矫正，以减少打桩过程中的困难以及
10、影响其闭水功能。外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：对打入拉森桩有影响的焊接应予以割除；有割孔、断面缺损的应予以补强；若拉森桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。重点检查锁扣处有无变型和破损，轻微变形和破损的应及时修复，破损较大的应禁止使用。8.2.1.2拉森桩及支撑吊运及堆放装卸拉森桩及支撑宜采用两点吊。吊运时，每次起吊的拉森桩根数不宜过多，并应注意保护锁口免受损伤，吊运方式有成捆起吊和单根起吊、钢筋捆扎、专人指挥。拉森桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便，并按型号、规格、长度施工部位分别堆
11、放，堆放的高度不宜超过m。8.2.1.3施工工艺流程：基线确定定桩位拉森桩施打支撑管道施工拔桩8.2.1.4基线确定 施工员在基坑边上定出轴线，留出以后施工需要的工作面，确定拉森桩施工位置。8.2.1.5定桩位 按顺序表明拉森桩的具体桩位，洒灰线标明。8.2.1.6拉森桩施打 采用单独打入法，即吊升第一支拉森桩，准确对准桩位，振动打入土中，吊第二支拉森桩，卡好企口，振动打入土中，如此重复操作，直至基坑拉森桩完成。8.2.2内支撑 8.2.2.1本标段依据设计图纸计算的沟槽开挖深度均小于57.5米，依据设计图纸要求基坑支护采用1416米拉森桩配合609钢管横撑进行支护。8.2.2.2拉森桩施工打
12、深度根据排水管沟槽的深度的不同而变化，但不得大于设计规定。钢管撑横撑沿管道走向间距4，支撑在焊接于拉森桩上的三拼工字钢腰梁上。8.2.2.3沟槽的临边防护工作至关重要，沟槽周边护栏材料均选用脚手架管，护栏立杆选用2米长脚手架管，沿基坑周边水平距离每2米一根，贴近支护钢桩打入地下0.8米，外露高度1.2米并与钢桩焊牢，横杆不少于三道，四周挂密目安全网，底脚立木板。在坑内设置安全警示牌和宣传标识。8.2.2.4在施工中使用临时钢梯作为上下沟槽的使用工具。钢梯每步高200毫米，踏面选用防滑钢板宽度250毫米。钢梯宽度600毫米，扶手高度1.2米中间加横杆一道。钢梯由加工区制做。8.2.3降水及土方施
13、工在土方开挖过程中，当开挖底面标高低于地下水位的沟槽时，由于土的含水层被切断，地下水会不断渗入坑内。地下水的存在，非但土方开挖困难，费工费时，边坡易于塌方，而且会导致地基被水浸泡，扰动地基土，因此，深槽开挖施工中，应根据工程地质和地下水文情况采取有效地降低地下水位措施，使基坑开挖和施工达到无水状况，以保证工程质量和工程的顺利进行。8.2.3.1根据现场情况，若地下水位比较高，土质出现流沙及比较不理想的情况下，及时与业主和监理协商，必要时采用500大口井为主要降水途径同时配合排水沟加水窝子为辅的降水工艺。大口井深12m，沿管道顺向间距为20m，呈梅花桩型布设。8.2.3.2鉴于本标段每空管道较长，且沟槽纵坡较小，集水窝子每50米设置一座，管槽两侧挖排水沟与之相连，及时的排除沟槽内的积水。横向视水的多少隔510m挖一道横沟。排水沟深30cm宽30cm，积水窝子直径0.8m，深度1m，井底铺垫约0.3m厚的碎石组成反滤层，以免从井底涌入大量泥砂造成积水窝子排水不畅。根
