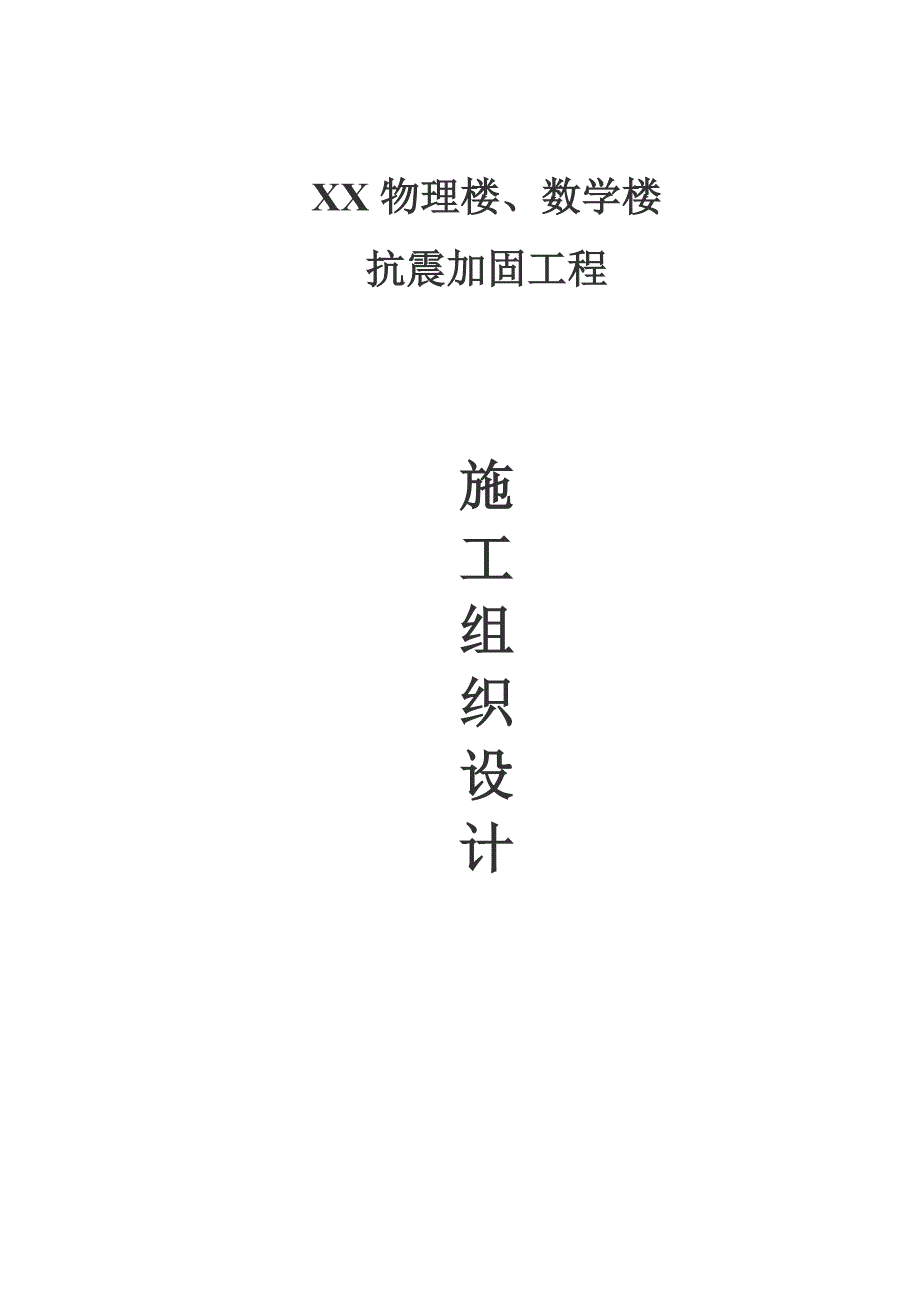

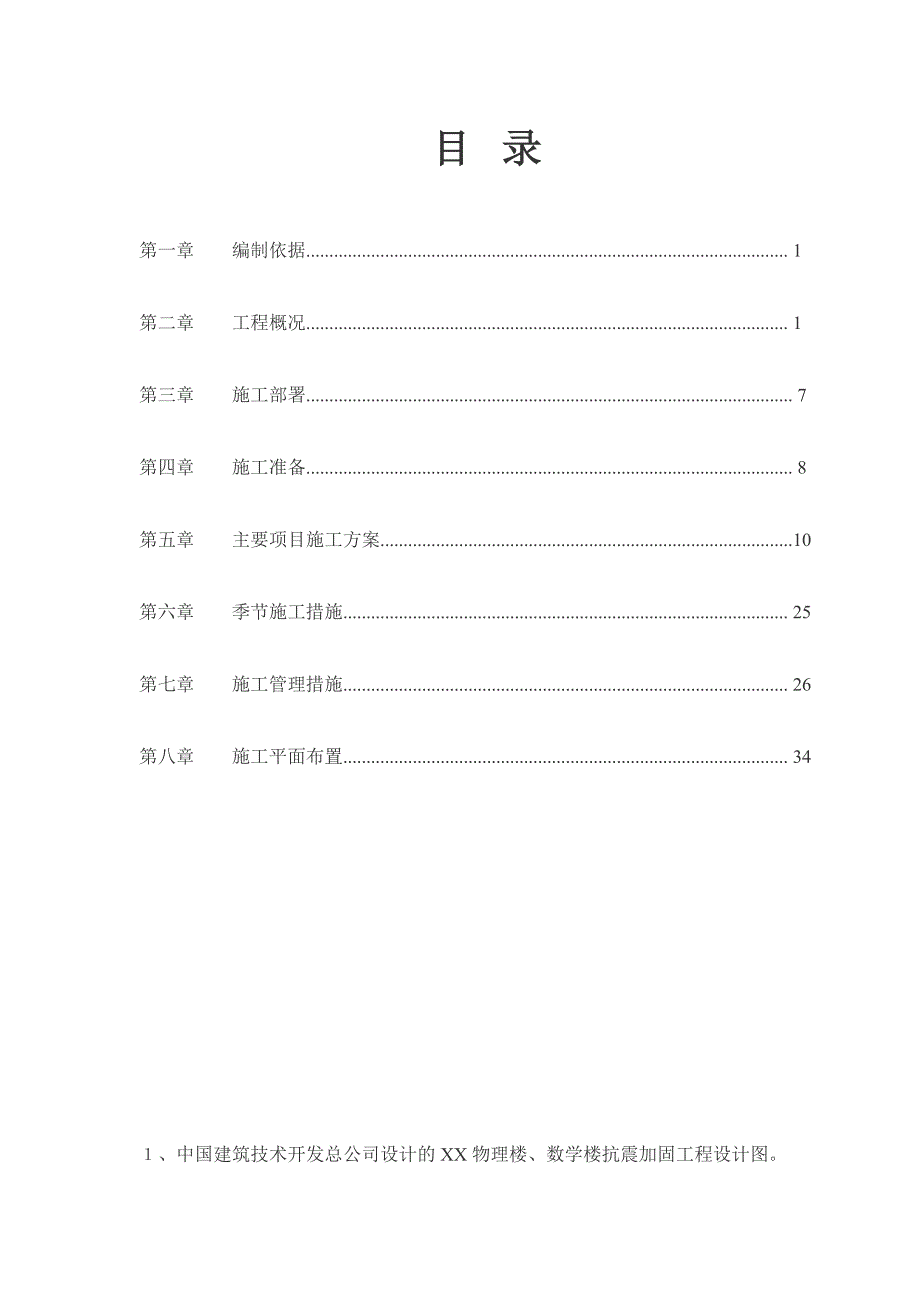

1、XX物理楼、数学楼抗震加固工程施工组织设计目 录第一章 编制依据. 1 第二章 工程概况. 1 第三章 施工部署. 7 第四章 施工准备. 8 第五章 主要项目施工方案.10 第六章 季节施工措施. 25第七章 施工管理措施. 26 第八章 施工平面布置. 34 、中国建筑技术开发总公司设计的XX物理楼、数学楼抗震加固工程设计图。 、建筑抗震加固技术规程 、地基与基础工程施工及验收规范 、混凝土结构工程施工及验收规范 、建筑装饰工程施工及验收规范 、建筑机械安全技术规程 、建筑施工高处作业安全技术规范 、施工现场临时用电安全技术规范 、北京市建筑安装分项工程施工工艺规程 10、建筑安装工程质量

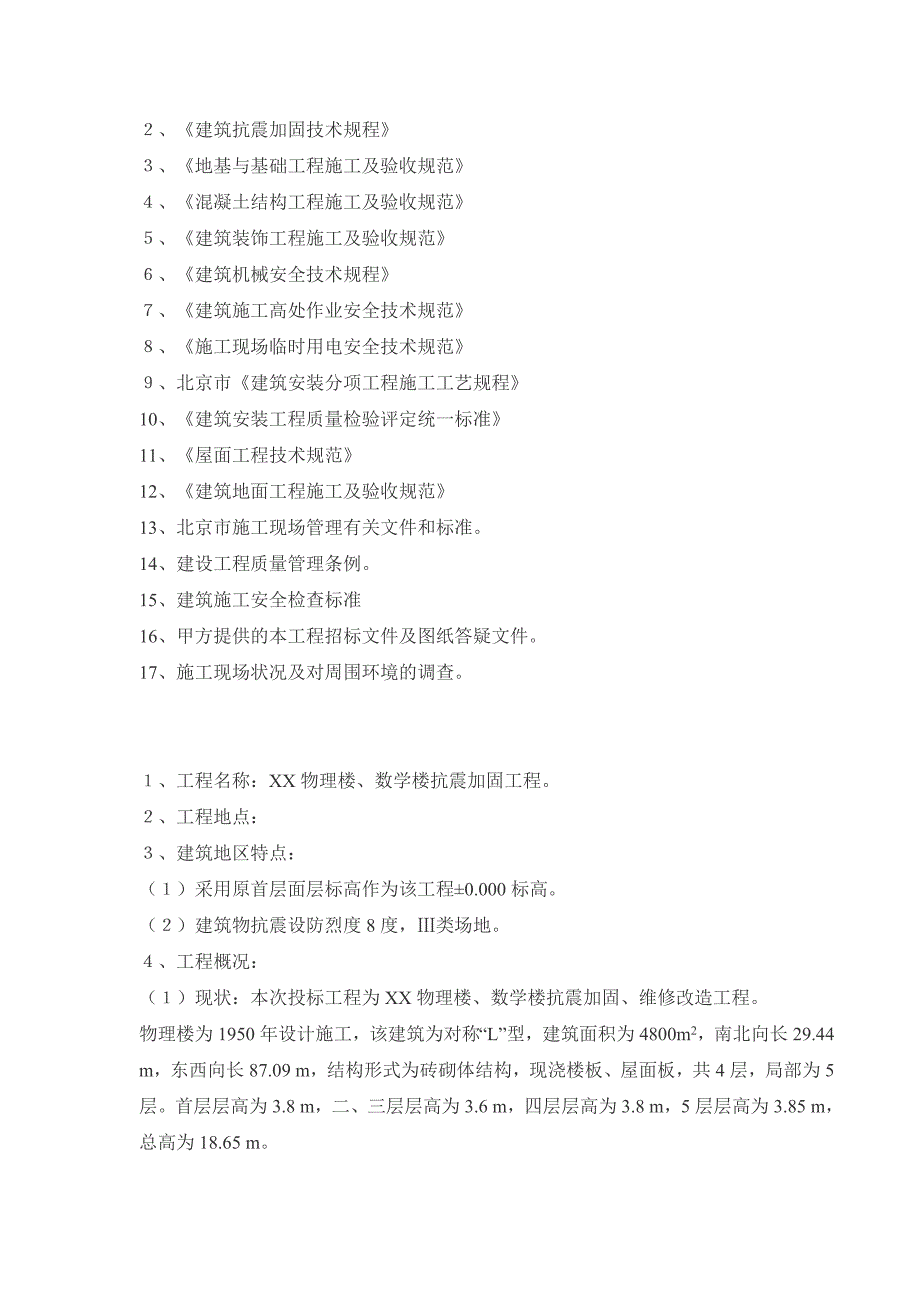

2、检验评定统一标准 11、屋面工程技术规范 12、建筑地面工程施工及验收规范 13、北京市施工现场管理有关文件和标准。 14、建设工程质量管理条例。 15、建筑施工安全检查标准 16、甲方提供的本工程招标文件及图纸答疑文件。 17、施工现场状况及对周围环境的调查。 、工程名称：XX物理楼、数学楼抗震加固工程。 、工程地点： 、建筑地区特点： （）采用原首层面层标高作为该工程0.000标高。 （）建筑物抗震设防烈度8度，类场地。 、工程概况： （）现状：本次投标工程为XX物理楼、数学楼抗震加固、维修改造工程。 物理楼为1950年设计施工，该建筑为对称“L”型，建筑面积为4800m2，南北向长29.
3、44 m，东西向长87.09 m，结构形式为砖砌体结构，现浇楼板、屋面板，共4层，局部为5层。首层层高为3.8 m，二、三层层高为3.6 m，四层层高为3.8 m，5层层高为3.85 m，总高为18.65 m。 数学楼为1954年设计施工，该建筑为对称“L”型，建筑面积为6202m2，南北向长25.79 m，东西向长86.48 m，结构形式为砖砌体结构，共4层。坡屋面，一至三层层高为4.0 m，顶层屋架下弦标高为16.16 m，总高为21.51 m。 （）抗震加固及维修改造措施： 物理楼：在原结构外檐口以下至基础采用整体喷射80 mm厚钢筋混凝土板墙进行加固，并在内走道两侧的墙体、原有两道变形
4、缝（7、8轴及14、15轴）两侧的墙体及18轴西侧墙体喷射80 mm厚钢筋混凝土，同时在4和17轴的纵墙上靠近顶板位置（距顶板小于100 mm）用20钢筋设置横向钢锚杆一道。 数学楼：在原结构外檐口以下至基础采用整体喷射80 mm厚钢筋混凝土板墙进行加固，并在内走道两侧的墙体、5轴和15轴东侧墙体及19轴西侧墙体喷射80 mm厚钢筋混凝土加固板墙，同时在7、8和17轴的纵墙上靠近顶板位置（距顶板小于100 mm）用20钢筋设置横向钢锚杆一道。另外在15轴西侧承重砖墙不闭合处增设钢筋混凝土框架，新增框架混凝土强度等级均为30。 （）装修： 物理楼和数学楼的外装在加固后重新按原样进行装修，在檐口部
5、位外表面喷真石漆，颜色仿相邻石材火烧板；在勒脚、大门及局部外墙和窗间墙做金砂黄花岗岩贴面，其余窗间墙采用青灰色面砖错缝粘贴，原有花饰要求恢复原貌。 物理楼外栏杆更换为不锈钢栏杆；楼外的室外爬梯均重新油漆，屋顶的旗杆进行油漆翻新。 内装修： 楼地面：原有楼地面仅数学楼一层为水磨石地面外，其余多为水泥砂浆地面，加固后数学楼首层重做水泥地面，其余仅对损坏的地面进行原样修复。 墙面和顶棚：除对加固部分进行粉刷以外，对其他墙顶暂不做处理。 （）防水工程： 屋面防水：屋面防水等级为级。 物理楼屋面铲除原有防水层，粉刷找平，乳化沥青二道做隔汽层，轻质矿渣材料找坡，80 mm厚憎水性膨胀珍珠岩做保温，铺设2
6、mm厚SBS和3 mm厚SBS防水卷材，撒细石子做保护层。 数学楼的原坡屋面进行试水后，对损坏处进行修补。平屋面及外檐口部分铲除原有防水层，粉刷找平，乳化沥青二道做隔汽层，轻质矿渣材料找坡，80 mm厚憎水性膨胀珍珠岩做保温，铺设2 mm厚SBS和3 mm厚SBS防水卷材，撒细石子做保护层。 （）门窗工程： 门：按照原有木大门的式样新做木质大门；在数学楼4层东西两侧各设一樘茶色铝合金平开门；物理楼的5层北侧设有两樘铝合金平开门。 窗：全部更换为73系列的茶色塑钢窗。（一）工程目标： 、质量目标：结构加固质量达到优良等级。单位工程交验质量达到优良。 、安全目标：安全施工无事故。 、工期目标：科学
7、组织施工，合理划分施工流水段，室内主体改造工期为XX天，X月X日开工， X月X日以前室内、外改造、装修全部完成。 、现场管理目标：达到北京市文明安全工地标准。 、管理体系：管理机制采用项目法施工管理。质量体系经认证并符合GB/T190021994idt ISO9002：1994标准的质量体系。 （二）管理组织机构： 、组织机构：本工程地处北京市中心地区，又是社会瞩目的高等学府教学大楼，若我单位有幸承接到该工程施工任务，我们将把此项工程列为重点工程进行重点管理。按项目法组织施工，根据工程特点，项目经理选派担任过北京市多项大中型工程改造施工，具有丰富组织管理经验的一级项目经理担任，项目总工选派有较
8、高技术管理水平，并参加过结构改造工程施工，积累了较丰富管理经验的工程技术人员担任。组建精干项目经理部，对本项目的人、财、物实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9002质量标准，充分发挥各职能部门，各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期，工程质量达到优良、现场达到北京市文明安全工地的预定目标。由于该工程位于XX院内，且又地处北京市闹区，为确保施工现场安全管理及消防安全，我单位将在该工地成立公安派出所，负责该工地的消防保卫工作，便于加大对施工现场管理力度，最大限
9、度的减少对教学区的干扰。 项目部班子主要成员及各主要组室的职责： （）领导班子：由项目经理、项目副经理、项目总工程师组成，负责对工程的领导、指挥、协调、决策等重大事宜，对工程质量进度、成本、安全和现场文明施工等负全部责任。 （）技术部：负责编制工程施工组织设计，并在施工过程中进行动态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。 （）施工部：负责施工组织设计实施，制定生产计划，负责现场各阶段的平面布置，安全文明施工及劳动组织安排，负责施
10、工机械维修、保养，工程质量等各种施工因素管理。 （）安全质量监察部：负责现场安全防护、文明施工、工序质量监督检查工作。 （）物资部：负责工程材料，机械、工具的购置、运输，监督控制现场各种材料和工具的使用情况等。 （）经营部：负责编制工程预算、决算，验工合同管理及统计等工作。 （）财务部：负责工程款的回收，工程成本核算，工程资金管理等。 （）综合办公室：设专人负责群众来访等事项；负责文件管理，劳资管理，后勤供应及与地方政府有关管理部门工作联系及接待工作。 （）公安派出所：负责施工现场治安保卫、防火消防工作。 以上各室在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，
11、确保优质、高效的完成施工任务。 以严谨的工作质量和科学的管理，确保按业主要求实现8月30日完成物理、数学楼结构改造，达到新学期开学即能搬入使用；室内、外于10月15日前全部交付学校使用，确保按期优质完成施工任务，现场管理达到北京市文明安全工地的预定目标。 2、现场结构改造主要施工工人准备： 钢筋工：30人 剔凿壮工：90人 混凝土工：6人 抹灰工：46人 木 工：10人 架 子 工：18人 水暖工：16人 电 工：20人 电钻（2人/台）：40人 其他：30人 混凝土喷射手及混凝土拌料人员（台，每台5人）：20人 3、装修主要施工人员配备： 电工：20人 水暖工：16人 瓦工：60人 油工：3
12、6人 其他：60人 木工：10人 4、工程高峰期人数配备：600人 （三）施工部署： 、根据数学楼和物理楼两单位工程相邻及结构改造的特点，结构改造及室内复原、外装修、门窗更新等施工项目所需要劳动力组织综合进行考虑部署。 （）原有散水、墙面、地面凿除、清理、土方开挖成立一个作业队，分两个作业组分别负责数学楼和物理楼结构加固前的凿除、清理、垃圾外运工作。 （）配一名技术人员与测量工组成测量班，负责对原有结构标高、轴线尺寸等测量，将标高、轴线引测至各施工楼层，满足结构加固要求，并对每一面墙弹出钻孔位置线。 （）打孔、清孔、烘干、栽筋、钢筋绑扎成立一个综合作业队，分两个综合作业组分别负责两个教学楼打孔、清孔、烘干、栽筋、钢筋绑扎等工作，各自分区段合理安排流水作业。 （）成立喷射混凝土的专项作业队，负责基础及墙板混凝土加固喷射及养护。配台混凝土喷射机，暂按每栋教学楼配备台进行考虑。 （）数学楼新增框架柱、梁的钢筋、模板、混凝土施工成立一个专项作业组。 （）成立瓦工作业队，负责墙面混凝土喷射后抹防裂砂浆；结构加固后墙、地面修复及外墙面块材镶贴等工作。
