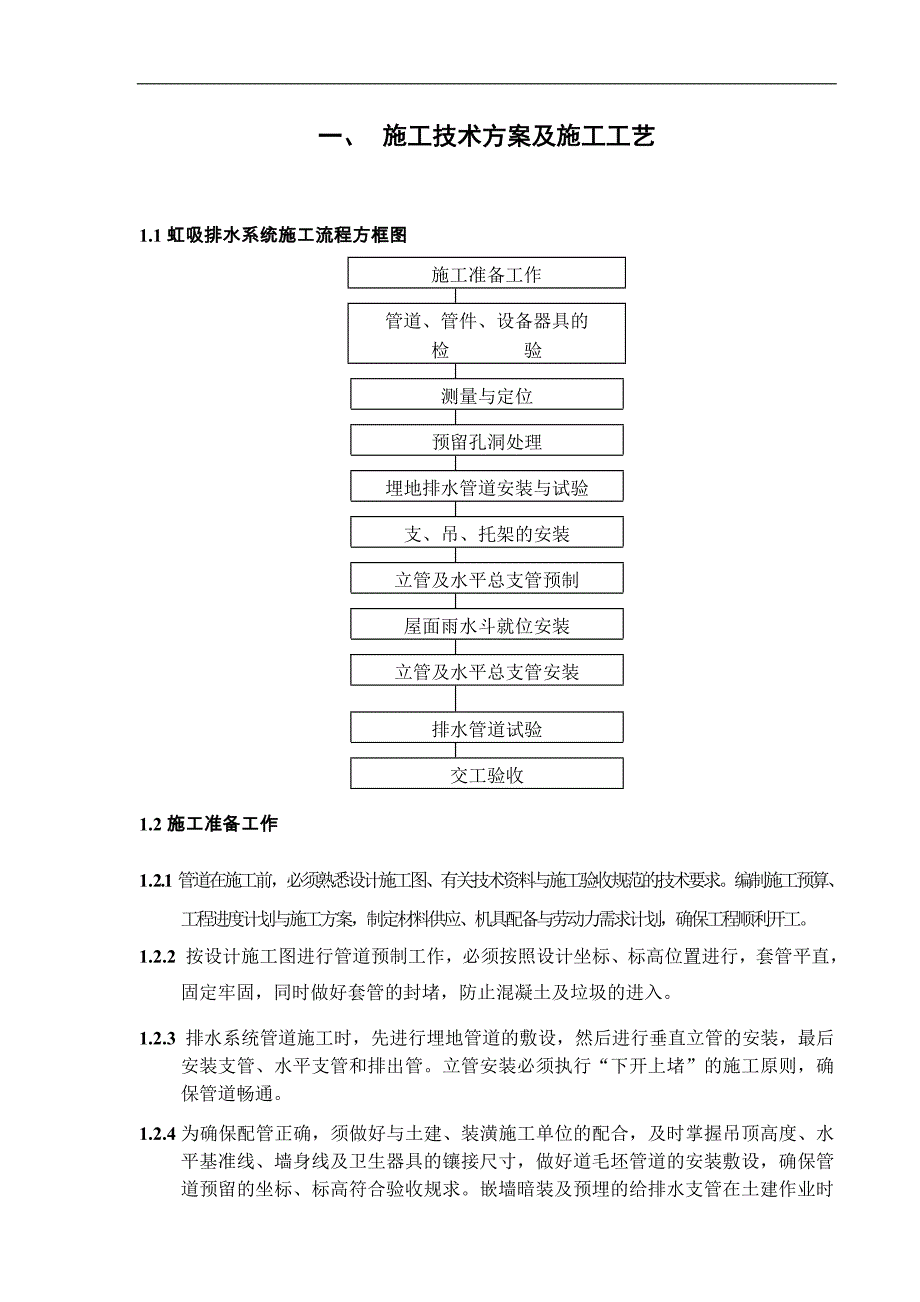

1、施工方案编 制 人： 审 核 人： 一、 施工技术方案及施工工艺二、施工现场平面布置三、检验与验收四、质量保证五、施工机械六、业主的配合七、工程竣工八、安全施工及安全管理结构图九、安全、质量管理结构图及人员分布一、 施工技术方案及施工工艺1.1虹吸排水系统施工流程方框图施工准备工作 管道、管件、设备器具的检 验测量与定位 预留孔洞处理 埋地排水管道安装与试验支、吊、托架的安装立管及水平总支管预制屋面雨水斗就位安装立管及水平总支管安装排水管道试验交工验收1.2施工准备工作1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。编制施工预算、工程进度计划与施工方案，制定
2、材料供应、机具配备与劳动力需求计划，确保工程顺利开工。1.2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。立管安装必须执行“下开上堵”的施工原则，确保管道畅通。1.2.4为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。嵌墙暗装及预埋的给排水支管在土建作业时做好出墙与出地坪的管口防
3、堵保护工作。并根据土建、装饰的进度要求及时对管道进行检验与试验。1.2.5本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。HDPE管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具。1.2.6管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷，管件应完整、无缺损、无变形。1.2.7施工人员须经过HDPE管道、不锈钢管道安装的技术培训。1.3系统的安装3.1雨水斗的安装要求1.3.1不锈钢雨水斗在混凝土天沟的安装（1）要求：天沟平直、同一天沟内的雨水斗标高要一致，雨水斗要用混凝土封堵固
4、定。(2) 防水卷材在混凝土封堵完成后，土建方制作防水，同时保证防水层施工不要超过规定的界限（见下图）。如下图:土建施工时在天面雨水斗安装位置留孔（TY110留180孔，TY90留150孔，TY56留120孔），安装时将不锈钢底盘平放在孔的正上方（确保底盘与面板顶面标高一致），同时用混凝土封堵尾管与孔之间的空隙。(3)夹圈安装，在防水施工后找平施工前，安装夹圈。如下图4)找平找平施工做到夹圈的边缘（土建方施工）见下图(5)安装空气挡板在屋面工程结束后，虹吸管路系统安装完成后，安装空气挡板或防护罩。2.2 HDPE管道安装施工技术要求2.2.1 HDPE管道热熔连接应按下列步骤进行：2.2.1.
5、1 热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。（1） 切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机,必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺。管材与管件连接端面必须清洁、干燥、无油。（2） 用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合规范和设计要求。（3） 熔接弯头或三通时，按设计图纸要求，应注意其方向，在管材和管材的直线方向上，用辅助标志标出其位置。（4） 连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转把管件推到加热头上，达到规定标志。加热时间必须满足热熔工具生产厂家的规定。（5） 达到加热时间后，立即把
6、管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标刻度，使接头处粘接均匀牢固。2.3管道的固定方法2.3.2 HDPE管道固定方法2.3.2.1在安装管道系统以前，按照设计位置把固定系统安装好。首先，对于悬吊管道的消能悬吊系统，本工程为钢筋混凝土结构，按照设计的数量和位置先把内膨胀打在结构梁上，则用螺杆、管卡紧固装置把型号为30*30*2.5的镀锌方钢固定起来，以便进行水平管道的安装。（如下图）HDPE管横管安装示意图2.3.2.2对于立管的固定装置，同样按照设计要求和规范规定把安装片固定在柱子上或墙壁上，以便进行立管管卡的安装。（如图）立管安装示意图2.3.2.3 HDPE
7、管本身具有良好的抗震性能，但其材质柔软，膨胀较其他管材大，因此应针对的采取相应措施。下面就安装中的具体措施做简要说明。HDPE管管道支架最大间距：管径（mm）50637590110125160200250315355水平管（m）1.01.11.21.351.551.752.02.252.52.52.5立管（m）1.01.01.01.21.51.51.52.02.0222.3.2.4直接悬吊在无法制作消能悬吊系统的情况下， HDPE管的固定应采用直接悬吊。（如图）吊管安装与屋面安装公司配合，按支吊架间距要求设置支（吊）架。 或者管径250的HDPE管进行加强和防止晃动。注意:能做单侧面尽量做单侧
8、面HDPE管横管安装示意图2.4安装中其他要求 2.4.1 管道穿墙方法2.5埋地管道的设置2.5.1管沟开挖2.5.1.1施工前，应对开槽范围内的地上地下障碍物进行现场检查及坑探，逐项查清地下基础的构造情况，再进行开挖的定位。2.5.1.2在开挖时一定要认真仔细，同时挖出的渣土要运出沟外以防渣土掉进开挖好的沟内。2.5.1.3土方施工时，为保护开槽范围内的各种管线而制定的技术措施，应分别取得所属单位的同意和配合。并应符合下列要求：（1） 排水、煤气管道及各种地下构筑物的正常使用和安全；（2） 各种电缆的正常使用和安全；（3） 经采取加固措施后的电杆、树木等的稳固；（4） 各相邻建筑物在施工中
9、和施工后，不至发生沉降、倾斜、坍陷。（5） 土方开挖中出现事先未查到的障碍物并将影响安全时应停止施工。经采取措施并经有关单位检查同意后，再行施工。（6） 管沟开挖及管沟的开挖措施：管道的放线，测量从定位点沿管道线路临时水准点，并用水准导线与固定水准点连接起来，测定好管道中心线和折点的坐标和标高后用水石灰作记号。最后请监理和甲方进行复测，确认后才能进行开挖。机械挖土应有200mm预留量，保护原土层不受破坏，宜人工配合机械挖掘，挖平至槽底标高。2.5.2管沟回填土2.5.2.1在回填土前先通知业主征询是否需要进行现场测绘，如需要，本公司负责进行配合，在测绘结束后进行回填土施工准备工作。2.5.2.
10、2回填应按设计要求先填砂，捣实后填土，分层夯实。回填土中不得含有碎砖、石块及大于100mm的硬土块。2.5.2.3回填土首先进行胸腔回填砂，填砂前应先将槽底杂物清除干净，如有积水应先排除。2.5.2.4管沟按照设计要求制作混凝土基础，制作完表面应平整，应能达到当地地耐力标准要求，无水，管道作业完成检验合格后，先回填砂，管顶上砂厚不小于300mm，然后回填原土分层夯实，回填砂、土中不得有砖、石、瓦、铁器等。2.5.2.5回填前应作好隐蔽工程记录，标明管道水平、竖向坐标，管件位置，焊口位置。同时应埋设标志。2.6试水验收根据 “国家给排水施工规范”，“建筑工程安装质量验收标准规范”，抽取总系统的2
11、0%，不低于3个以上。2.6.1试验可选“通水试验”或“闭水试验”两种方法之一来做。2.6.1.1通水试验（1）消除天沟和管道内的杂物和垃圾，检查雨水斗及管道出水是否畅通无阻。（2）检查所有安装的虹吸系统的水平，垂直管道，以及各种接头，弯头，管件是否有焊接缺陷和渗漏水现象。（3）用水枪或接管不断的向天沟内放水。观察天沟内最高水位；观察并记录天沟水平误差；观察各接口是否有渗漏；观察出水口排水顺畅；（4）以确定管道内无阻塞；接口无渗漏；在稳定最大设计排量下天沟不泛水为合格。1.4.1.2闭水试验：利用系统灌满水后的自身压力，检查系统是否能产生虹吸和有无泄漏。（1）先把系统管道的出水口密封。（2）将
12、系统内注水，直至管道内充满水且天沟内水位达到形成虹吸的最低水位为止。（3）打开出水口的密封装置。观察出水口是否形成虹吸。以检验系统的虹吸排水系统的可行性。( 4 ) 检查系统各处是否有渗漏,排水是否通畅.2.6.1.3以上所有工作都必须在监理和业主的统一领导、指挥下进行。要求现场能满足实验所用的水量。2.6.1.4安装公司应做好配合准备工作，如安装蝶阀（或安装法兰和堵水封板）、清理管道、天沟、隔断天沟、配备人力、设备、工具和通讯设备等。注：该项试验发包方应提供足够的水源供应及良好的室外排水系统。2.7其他相关单位的要求和配合2.7.1.1雨水窨井可能回妨碍虹吸系统的操作，以下为几个可参考的相关
13、原理：雨水斗必需是透气的。2.7.1.2在下雨的前阶段（最少5分钟）内，地下排水口管口需保持于雨水窨井内的水位以上。被淹没的排水出管将可能影响虹吸系统的运作。2.7.1.3雨水窨井必须由能承受虹吸系统的高流速排水的建材所建造。2.7.1.4在设计雨水窨井时，需计算有虹吸系统所排出至该窨井的总雨水量以及来源于其它的水量。二、施工现场平面布置1.1做好施工用水准备根据施工程序安排及本工程虹吸排水管道系统的工艺要求，本公司会在进场前就了解施工现场已有的施工用水设施情况，在进场后就向总包和业主提供临时施工用水布置方案，在得到同意后进行布置。1.2做好施工用电准备根据施工程序安排及工艺要求，本工程主要用
14、电负荷为焊接设备以及施工现场用切割机、卷扬机等小型机械设备。为此用电计算主要按机械设备定量进行负荷计算，并适当考虑余量，同时对用电线路设计、线路敷设、开关和备用电源进行阐述，以确保用电的安全性、连续性和可靠性。1.2.1做好临时供电的接地及防雷保护1.2.1.1配电箱/开关箱内的工作零线应通过接线端子板连接，并应与保护零线接地端子板分设。配电箱、开关箱的金属箱体、金属电器安装板及箱内电器不应带电的金属底座、外壳必须作保护接地，保护接地线应通过接线端子板相连。1.2.1.2施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统，按三相五线制配线，电气设备金属外壳必须与专用保护零线PE连接，专用接地线应由工作接地线、配电室零线引出。1.2.1.3作防雷接地的电气设备，必须同时作重复接地，施工现场的电气严禁利用大地作相线或零线，保护零线不得装设开关。 1.2.2临时用电的施工管理1.2.2.1建筑工地临时用电配电箱和开关箱是配电系统中使用频繁的设备，也是经常出现故障的地方，所以应注意正确地安装和使用，以确保安全，尽可能减少伤害事故的发生。1.2.2.2临时用电施工由电工班组织施工，施工严格按规范施工，并做好各种测试和实验，在施工中还应选择好配电箱的位置，配电箱应装设在干燥、通风和常温场所。室外安装的配电箱应采用防雨式配电箱，
