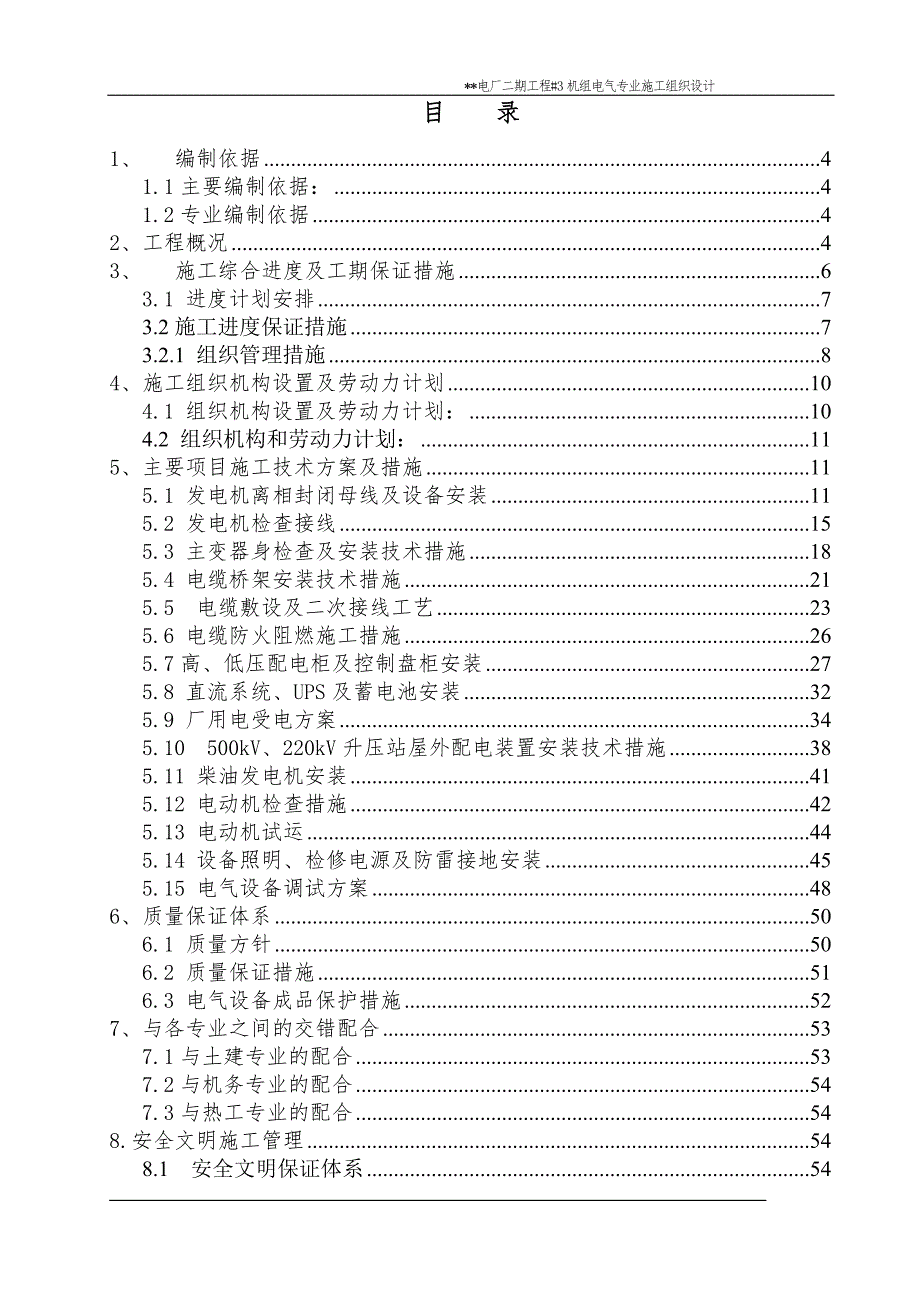

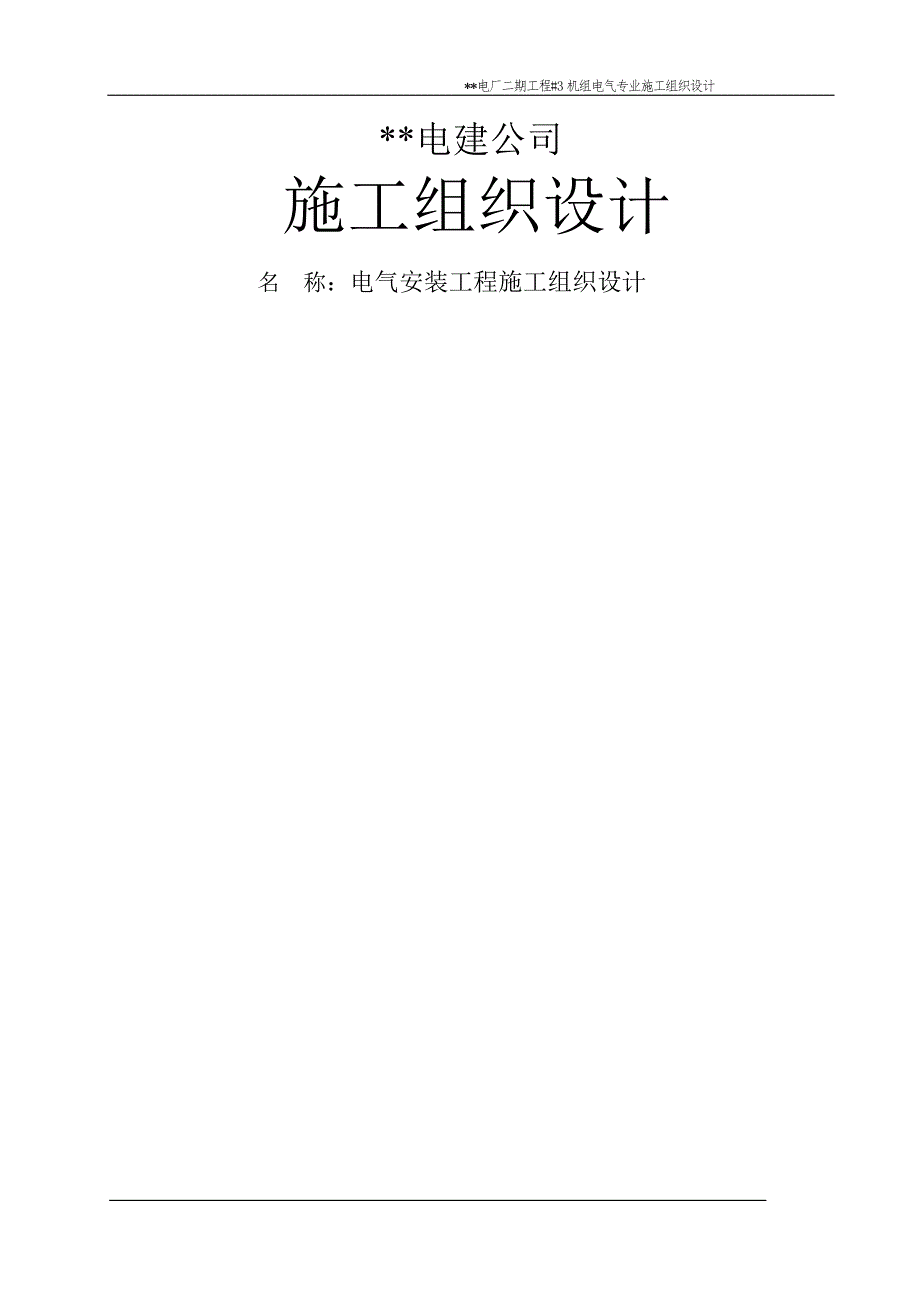

1、 *电厂二期工程#3机组电气专业施工组织设计 *电建公司施工组织设计名 称：电气安装工程施工组织设计目 录1、编制依据41.1主要编制依据：41.2专业编制依据42、工程概况43、施工综合进度及工期保证措施63.1 进度计划安排73.2施工进度保证措施73.2.1 组织管理措施84、施工组织机构设置及劳动力计划104.1 组织机构设置及劳动力计划：104.2 组织机构和劳动力计划：115、主要项目施工技术方案及措施115.1 发电机离相封闭母线及设备安装115.2 发电机检查接线155.3 主变器身检查及安装技术措施185.4 电缆桥架安装技术措施215.5 电缆敷设及二次接线工艺235.6

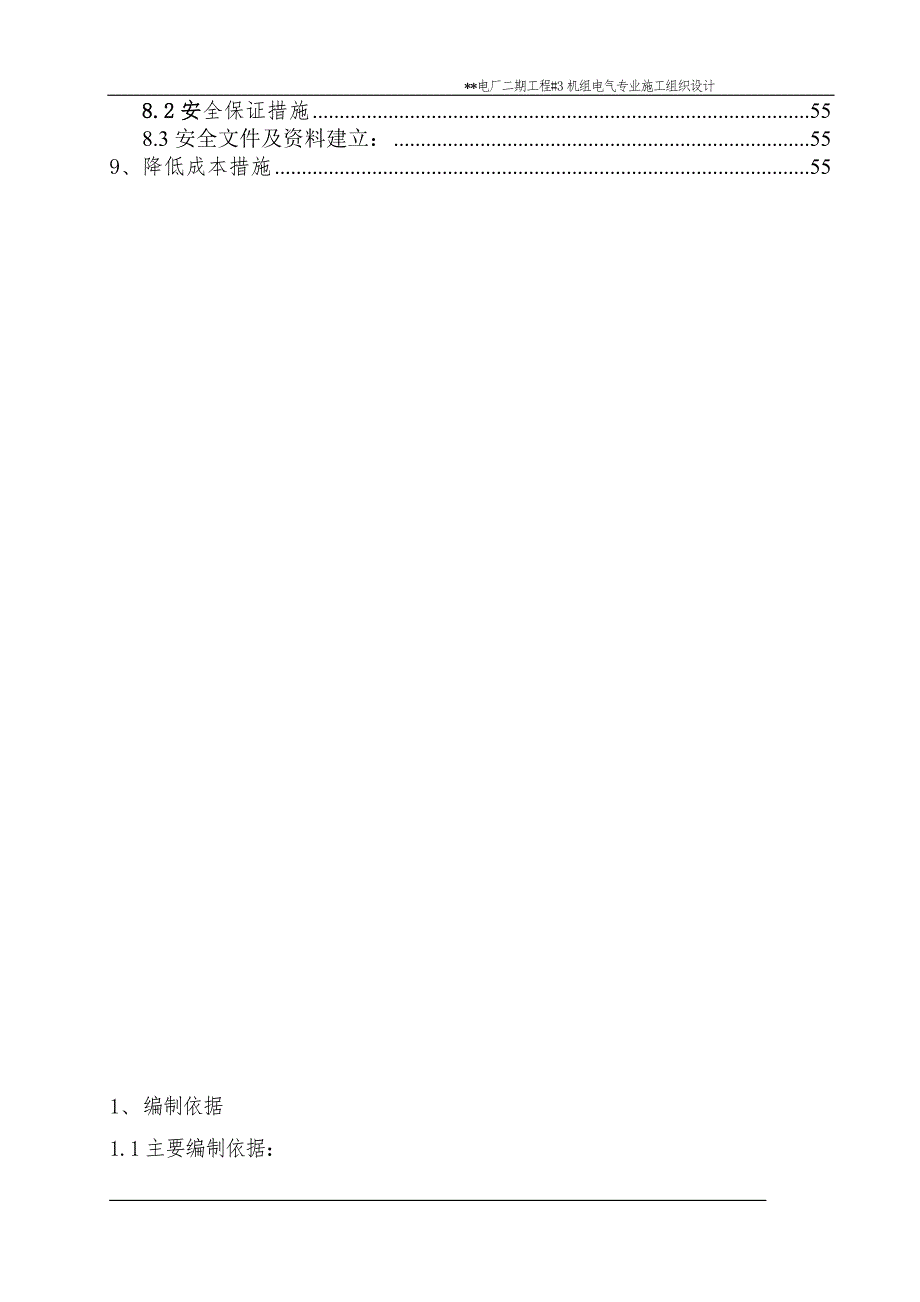

2、电缆防火阻燃施工措施265.7高、低压配电柜及控制盘柜安装275.8 直流系统、UPS及蓄电池安装325.9 厂用电受电方案345.10 500kV、220kV升压站屋外配电装置安装技术措施385.11 柴油发电机安装415.12 电动机检查措施425.13 电动机试运445.14 设备照明、检修电源及防雷接地安装455.15 电气设备调试方案486、质量保证体系506.1 质量方针506.2 质量保证措施516.3 电气设备成品保护措施527、与各专业之间的交错配合537.1与土建专业的配合537.2与机务专业的配合547.3与热工专业的配合548.安全文明施工管理548.1 安全文明保证体
3、系548.2安全保证措施558.3安全文件及资料建立：559、降低成本措施551、 编制依据1.1主要编制依据：1、原电力工业部火力发电工程施工组织设计导则(试行)；2、初步设计 ；3、*电力设计院可研阶段总平面布置及有关资料；4、原水电部颁发的“电力建设施工技术管理制度”；5、国家相关的规程、规范；6、原电力部电力建设项目工期定额等。7、*电厂2300MW机组二期扩建工程施工组织总设计。1.2专业编制依据1、*电力设计院*电厂2300MW二期扩建工程施工图设计电气部分；2、电气装置安装工程施工及验收规范2000年版，中国建筑工业出版社；3、火电施工质量检验及评定标准- DL/T5161.15
4、161.17-2002 中国电力行业标准;4、中华人民共和国计量法；5、电力建设安全工作规程第1部分：火力发电厂（DL5009.1-2002）6、电力建设安全施工管理规定-电建（1995）671号7、安全技术规范-建筑施工（2000年版）8、火力发电厂基本建设工程启动及竣工验收规程-电建（1996）159号9、电力建设安全健康与环境管理工作规定国电电源（2002）49号2、工程概况*电厂二期扩建工程设计二台300MW凝汽式汽轮发电机组，本专业承担3发电机组及公用系统的安装及调试工作，为保证本专业施工的顺利进行，特制定电气专业施工组织设计，以保证电气施工的顺利进行，本工程电气主要安装工作量如下：
5、电气主要安装工程量一、汽机房A列外主要设备1主变压器SFP-370000/500台12启/备变SFFZ-50000/220台13单元工作变SFF-40000/20台146kV中性点电阻柜台45双柱式单静触头隔离开关GW17-550 单接地组16电容式电压互感器TYD500/3-0.005H台37氧化锌避雷器Y20W5-420台38接地开关JW6-220I组19氧化锌避雷器Y10W5-200/520（W）台310单极隔离开关GW13-110W/630台111氧化锌避雷器Y1W5-146/320（W）台112支柱绝缘子ZSW-110/400只213电流互感器LJWI-10 400/5只114扩径空
6、芯铝绞线LKGG-600米170015钢芯铝绞线LGJ-400/25米42016共箱母线3000A米16917悬垂绝缘子串15（XWP2-7）串11218悬垂绝缘子串233（XWP2-160）串819悬垂绝缘子串33（XWP2-160）串2220跨线档7二、全连式离相封闭母线1主母线米/相50.92分支母线米/相18.743电压互感器及避雷器柜套14中性点变压器柜台15微正压充气装置套16励磁变及调节装置套17交流励磁共箱母线米10.948直流励磁共箱母线米16.999发电机CT台27三、500KV配电装置1SF6断路器3AT2EI-550台32双柱式单静触头隔离开关GW17-550 双侧接地
7、组23三柱式单静触头隔离开关GW17-550 三侧接地组24电流互感器OSKF-550台95电容式电压互感器TYD500/3-0.005H台56氧化锌避雷器Y20W5-444台37氧化锌避雷器Y20W5-420台68支柱绝缘子ZSW2-500/11K-3只29悬垂绝缘子串串4810500KV跨线档811避雷线根612特轻型钢芯铝绞线LGJQT-1400/135米242013扩径空心铝绞线LGKK-600米178014防腐钢芯铝绞线LGJF-95/55米450四、220KV配电装置1SF6断路器LW6-220台32单柱式隔离开关组33双柱式隔离开关组14电流互感器LB9-220（W）台35支柱绝
8、缘子只236220KV跨线档17钢芯铝绞线LGJ-400/25米3208钢芯铝绞线LGJ-240/55米909钢芯铝绞线LGJ-185米39010管母线150/136米27011管母线100/90米36五、厂用电设备1干式变压器台82高压开关柜面483柴油发电机组台14低压开关柜（PC）台91六、防雷接地1扁钢606米220002扁钢404米1000七、电缆及桥架1电缆公里约360八、照明部分1照明配电箱个2002检修箱个2743灯具套1430九、集控及直流部分1蓄电池套12直流屏块6十、网控及直流部分1保护屏块133、 施工综合进度及工期保证措施根据工程内容和对总工期的要求，为确保本工程安装
9、工程项目的施工质量、缩短工期，安全、优质、高效的达到业主对工程内容、工期和机组168h连续试运行投产要求。根据本工程所掌握的现场施工条件，工期紧张，对工期进度计划进行了仔细、认真、全面和科学的分析研究。在总工期内确保#3机组的安装质量、缩短工期、控制工程造价，安全、优质、快速、高效的满足业主的工期要求，并按业主要求，把本工程建成精品工程，争创鲁班奖，让业主满意，发挥经济效益和社会效益，把本工程建成业主的放心工程。总进度： 2002年11月30日2004年07月31日电气进度：2003年04月01日2004年07月31日根据*电厂二期2300MW机组扩建工程施工进度控制网络图（二级网络目标），结
10、合本专业实际情况，编制电气施工进度。施工进度计划详见附图主要项目施工控制进度网络图。3.1 进度计划安排起备变安装与架空线敷设 2003年10月31日前完成220kV配电装置安装 2003年10月31日前完成500kV配电装置安装调试 2004年4月20日前完成#3发电机及引出线安装 2003年3月15日前完成主变压器安装 2003年12月15日前完成厂用倒送电系统电缆支桥架施工 2003年9月15日前完成厂用电系统电缆敷设及接线 2003年12月05日前完成6kV配电装置安装 2003年8月15日前完成高压厂用电源系统调试 2003年12月01日前完成380V配电装置安装 2003年8月15
11、日前完成低压厂用电源系统调试 2003年10月25日前完成#3机组及公用部分电缆工程 2003年11月20日前完成全厂接地网敷设及照明预埋 2003年12月30日前完成全厂电缆敷设支、桥架制作安装 2004年4月30日前完成#3机组厂用受电 2003年12月20日前完成3.2施工进度保证措施3.2.1 组织管理措施1）电气队成立由队长、专责工程师、专业施工技术员、作业班组长组成的工期实施领导小组，层层定量、定位、定时下达计划任务，及时调整和补充进度快慢的应急措施，确保各阶段进度按计划进行。2） 队部根据实际情况现场检查、督促、协调、帮助解决工程进度、人力、物力、资金等方面的问题，保证各控制网点工期安全、优质、准点实现。3.2.2 劳动力组织措施1）组织精干的施工队伍进场，队领导和作业层的班组长由专业工程处主要骨干中选任，加强作业层的领导和管理。2）强化进场职工的技术培训，特殊工种经培训、考核合格后持证上岗，对特殊工种及人员经常性进行监督检查。3）根据本工程工期紧的特点，为确保主体施工进度，组建一支技术精良、素质好、能吃大苦、耐大劳，顾全大局、服从指挥调度，善打硬仗的职工队伍进入现场施工。3.2.3机械设备的配置措施1）为加
