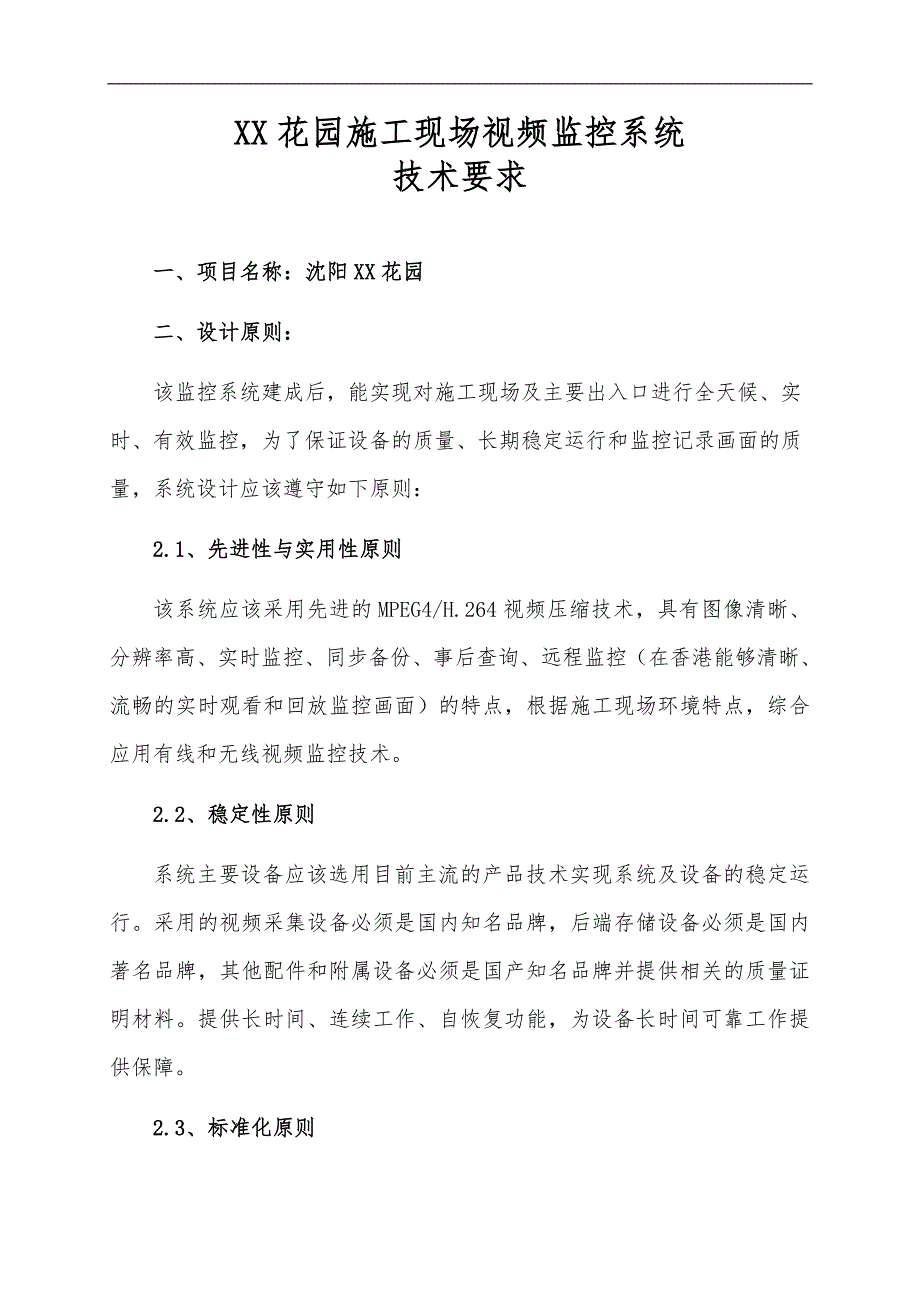

1、XX花园施工现场视频监控系统技术要求一、项目名称：沈阳XX花园二、设计原则：该监控系统建成后，能实现对施工现场及主要出入口进行全天候、实时、有效监控，为了保证设备的质量、长期稳定运行和监控记录画面的质量，系统设计应该遵守如下原则：2.1、先进性与实用性原则该系统应该采用先进的MPEG4/H.264视频压缩技术，具有图像清晰、分辨率高、实时监控、同步备份、事后查询、远程监控（在香港能够清晰、流畅的实时观看和回放监控画面）的特点，根据施工现场环境特点，综合应用有线和无线视频监控技术。2.2、稳定性原则系统主要设备应该选用目前主流的产品技术实现系统及设备的稳定运行。采用的视频采集设备必须是国内知名品
2、牌，后端存储设备必须是国内著名品牌，其他配件和附属设备必须是国产知名品牌并提供相关的质量证明材料。提供长时间、连续工作、自恢复功能，为设备长时间可靠工作提供保障。2.3、标准化原则标准化原则要求选用的设备、软件和通讯协议符合国际标准或工业标准。充分考虑学校信息化建设的扩容，要使网络环境、软件环境、通讯环境、操作平台与高层应用系统之间的相互依赖性减至最小，可便于发挥各自的优势。2.4、开放性原则开放性原则要求：能适应计算机硬、软件技术的迅速发展；硬件上简便的重新组合能够支撑新环境要求和适应新技术的发展；底层应用系统支撑软件的版本升级对高层应用系统的影响应局限在可控制的范围内或无影响；在尽量少变动
3、或不变动硬件体系结构的同时，能适应施工现场管理体制和组织结构的变化；应用系统能适应用户发展的新要求，便于修改和扩展新功能。2.5、易用性原则必须是纯中文软件，可根据屏幕提示进行操作，无需任何专业培训就可正常使用。2.6、经济性与便捷性充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况，采用有线无线的整合解决方案。三、技术依据本系统所涉及的技术标准和规范，产品标准和规范，工程标准和规范，验收标准和规范等必须符合中华人民共和国有关条例及规范，其中包括：3.1、中华人民共和国公共安全行业标准GAT 7594安全技术防范工程程序和要求。3.2、中华人民共和国国家标准G
4、B 5019894民用闭路监视电视系统工程监视规范。3.3、中华人民共和国公共安全行业标准GAT 7094安全技术防范工程费用概预算编制办法。IEC5747GB12641视听、视频和电视设备及系统维护操作的安全要求。3.4、IEC5743SJZ91412视听、视频和电视设备及系统：视听系统设备连接。3.5、IEC65GB889888电网电源供电的家用和类似一般用途的电子有关设备的安全要求。以上所列的主要技术标准和规范，如未能达到国际或国内最新标准时，承建方应使系统的设计、施工及选用的设备和材料符合最新的国际、国内标准，并提供采用的国际、国内标准、规范和所采用的最新版本的有关技术依据资料。四、实
5、现功能:本监控系统，可实现以下功能：4.1、通过互联网（Internet）随时查看建筑工地现场的状况。4.2、监控点位拆装方便，可随时根据需要更改安装位置。4.3、对各出入口、周界、施工现场进行视频监视。4.3、可在国内外任何一台能够连接互联网的电脑上查看所有监控点的信息。4.4、通过枪机及高速球镜头变焦，对施工现场的部分细节进行缩放查看。4.5、系统配备红外灯或补偿光源，能够在夜间、强光等恶劣环境下监控记录画面清晰。4.6、视频管理：可以按时间长度和大小的方式对录像文件进行保存和检索，可以按日期、监控点名称检索，可以按录像文件类型进行检索，支持录像文件下载保存，可以对下载保存的视频进行播放、
6、暂停等操作。五、系统技术要求：5.1、该系统设备安装、施工必须在不影响正常现场土建施工的情况下进行。5.2、为了保证产品的先进性和售后维护的方便性，本系统的主要设备选型(摄像机和硬盘录像机等)必须统一品牌。5.3、系统所采用的设备和技术要求，总承包商可以最大程度地发挥自身的技术优势，在全面理解本技术要求的基础上，结合施工现场的实际使用情况，推荐整体性能更优的系统设计、配置方案。5.4、该监控系统布线必须是能满足数据、图像、多媒体信息大容量、高速传输的要求，做到高可靠性和高安全性布线原则，并且为以后系统扩容留下充足的冗余接口。5.5、本系统必须接入互联网，并为建设单位及其授权单位或人员提供固定访
7、问地址（固定公网IP地址或域名），以便远程查看监控记录。5.6、本系统互联网接入带宽不低于4M（建议使用光纤网络，如采用ADSL网络，必须保证在国内、外可随时流畅查看、回放监控记录）。5.7、本监控系统能完成管辖范围内全过程跟踪监控及必要的视像记录，尤其是基础浇筑等全部施工过程进行重点监控，监控点应布置合理，不留死角。六、系统主要设备技术参数要求6.1、摄像机技术要求按照施工区域及场地布置情况设定摄像机点位，并报开发单位审批。设置不少于9台摄像机，出入口处可采用枪机或一体化机，其它区域点位可采用带云台可旋转的摄像机或低速球摄像机，且必须有可变焦功能，塔吊根据需要安装1-2台高速球摄像机。总承包
8、单位应综合考虑施工现场实际情况以及将来改变摄像机安装位置可能，制定合理的监控设计方案。枪机或一体化机选用彩色水平分辨率不低于600TVL，黑白水平分辨率不低于650TVL，最低照度0.001LUX，可变焦镜头，具有逆光补偿，低照度、彩转黑超或配合补偿灯使用的宽动态彩色摄像机，夜间可视距离或红外距离100米。云台摄像机或低速球摄像机光学变倍不小于22倍，可彩转黑或配合补偿灯使用解晰度：彩色不低于540TVL，黑白不低于600TVL，最低照度：彩色0.01LUX，黑白0.001LUX，夜间可视距离或红外距离150米，水平360度旋转，垂直90度旋转，水平旋转速度15度/秒，垂直旋转速度15度/秒。
9、高速球摄像机，光学变倍不小于22倍，可彩转黑或配合补偿灯使用解晰度：彩色不低于580TVL，黑白不低于650TVL，最低照度：彩色0.01LUX，黑白0.001LUX，夜间可视距离或红外距离150米，水平360度旋转，垂直90度旋转，垂直方向180度自动翻转，水平旋转速度不低于300度/秒，垂直旋转速度90度/秒。6.2、录像设备技术要求6.2.1、支持9路D1实时录像和本地回放，最大支持16路D1录像及回放。6.2.2、为兼顾网络传输与存储的需要，应支持双码流技术。6.2.3、至少支持9路图像信号输入，并能实现多画面实时浏览。6.2.4、各路图像应能叠加中文名称字符和时间。6.2.5、具有存
10、储9路图像7天完整、高清录像资料所需的硬盘空间。6.2.6、支持本地/远程视频录像回放调用。应用时，支持至少4路以上的同步/分散回放功能，并能进行抓拍、备份、快进、快退、储等操作；6.2.7、完善的授权机制：系统用户不少于8个控制等级，当高级用户登陆在线时，所有低级用户只能浏览图像而不能进行控制。6.2.8、界面友好：本地监控软件及远程监控客户端可以采用鼠标控制每路图像，直接在图像上点击即可实现对前端摄像机的上/下/左/右移动、图像放大、缩小等功能操作。6.2.9、能提供完善的操作日志，记录系统启动、关闭、用户登陆、录像回放等事件。6.2.10、支持断电后的来电自启动功能，并能恢复断电关机前状
11、态。6.2.11、支持eSATA、USB2.0接口。6.3、传输部分6.3.1、因工施工现场电磁干扰严重，本系统使用的视频及控制线缆应考虑使用屏蔽线缆或光缆，同时应采取电缆保护措施，防止因自然环境及土建施工过程中造成线缆老化和损坏，影响监控图像质量和系统正常运行。6.3.2、如采用无线传输的方式，应采取以下措施：（1）支持加密技术，保证数据传输的安全。（2）采取防雷措施，保证室外安装设备安全。（3）对现场进行电磁环境检测，保证信号传输不受干扰。6.4、UPS不间断电源6.4.1、各出入口摄像机及其它统一供电的摄像机、存储、传输、网络设备均要采用不间断电源供电（在市电停电时，保证重要点位及监控设备正常运行和监控记录完整）。6.4.2、断电后能持续供电时间不低于1小时，零中断转换时间。6.4.3、电池放电完毕前可自动关机，来电能自动启动。6.5、远程客户端技术要求6.5.1、提供B/S或C/S远程访问方式。6.5.2、保证四路画面远程回放清晰、流畅，支持多种画面风格方式浏览。6.5.3、可远程对图像进行缩放、旋转等动作，控制操作灵活。6.5.4、支持远程下载，通过网络下载硬盘录像机内的录像资料。6.6、监控中心技术要求6.6.1、监控中心应设在独立办公区域或房间，有专人负责管理及设备的日常维护。6.6.2、配置22寸液晶监示器。 芃
