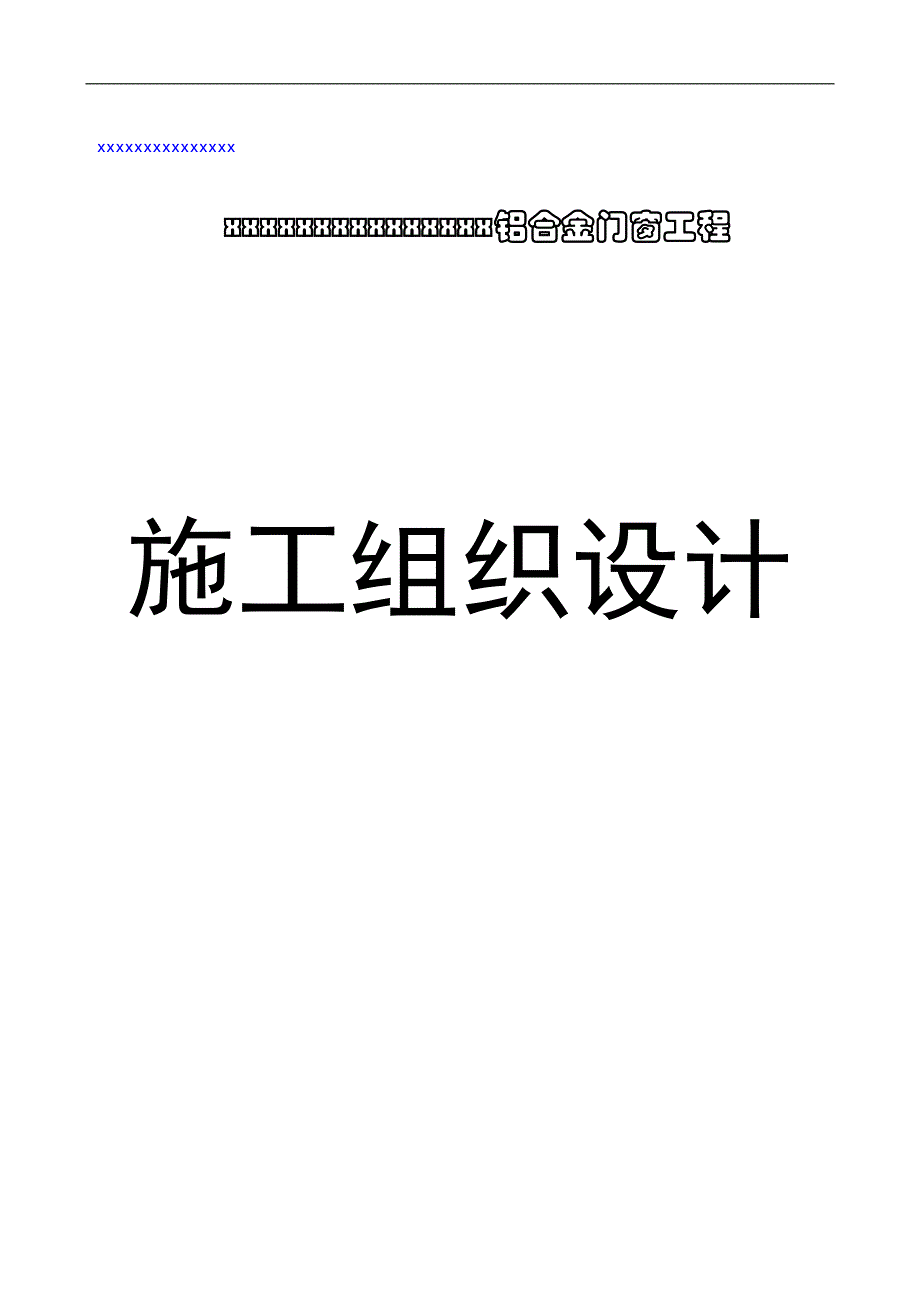

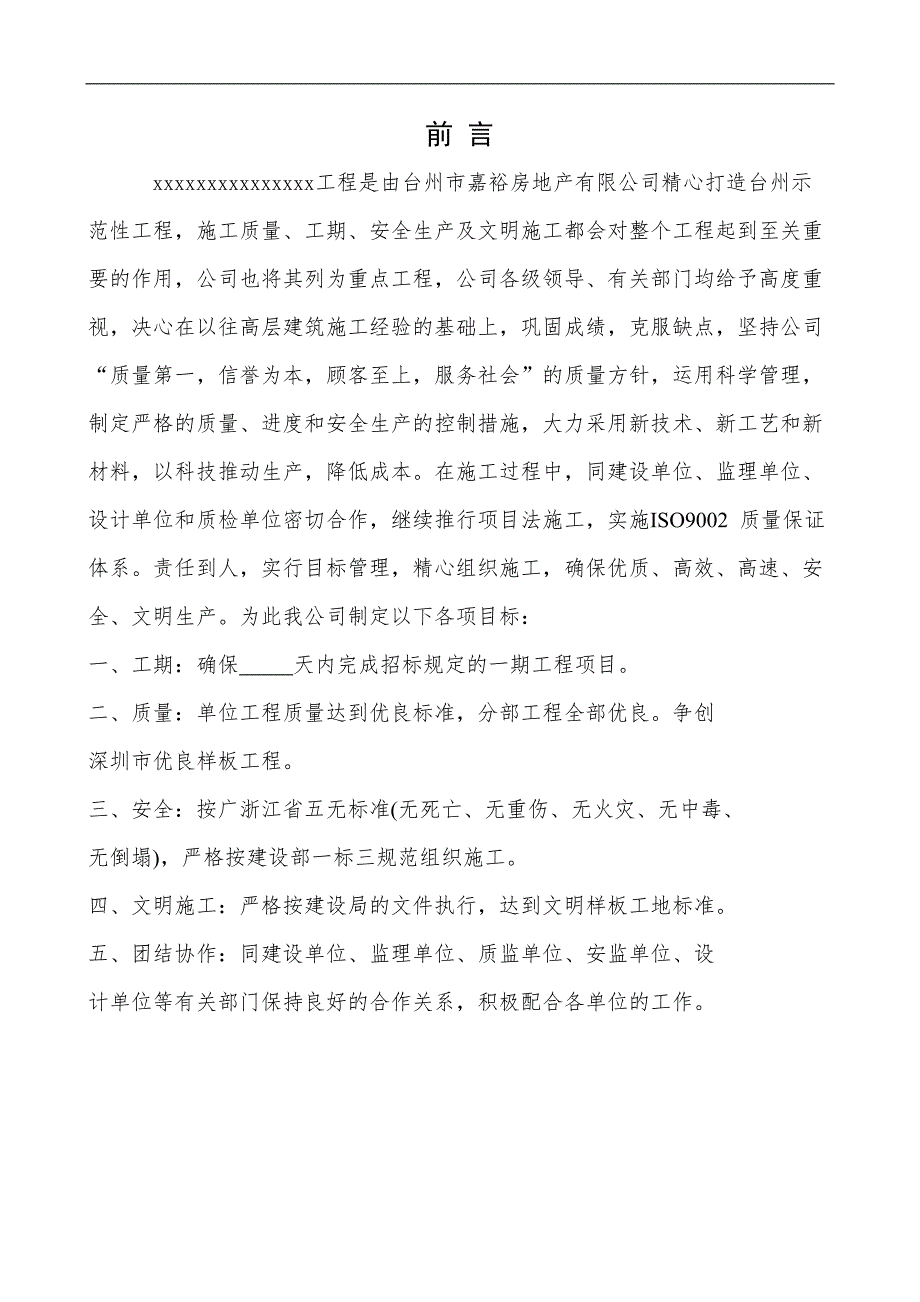

1、xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx铝合金门窗工程施工组织设计前 言xxxxxxxxxxxxxxx工程是由台州市嘉裕房地产有限公司精心打造台州示范性工程，施工质量、工期、安全生产及文明施工都会对整个工程起到至关重要的作用，公司也将其列为重点工程，公司各级领导、有关部门均给予高度重视，决心在以往高层建筑施工经验的基础上，巩固成绩，克服缺点，坚持公司“质量第一，信誉为本，顾客至上，服务社会”的质量方针，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同建设单位、监理单位、设计单位和质检单位密切合

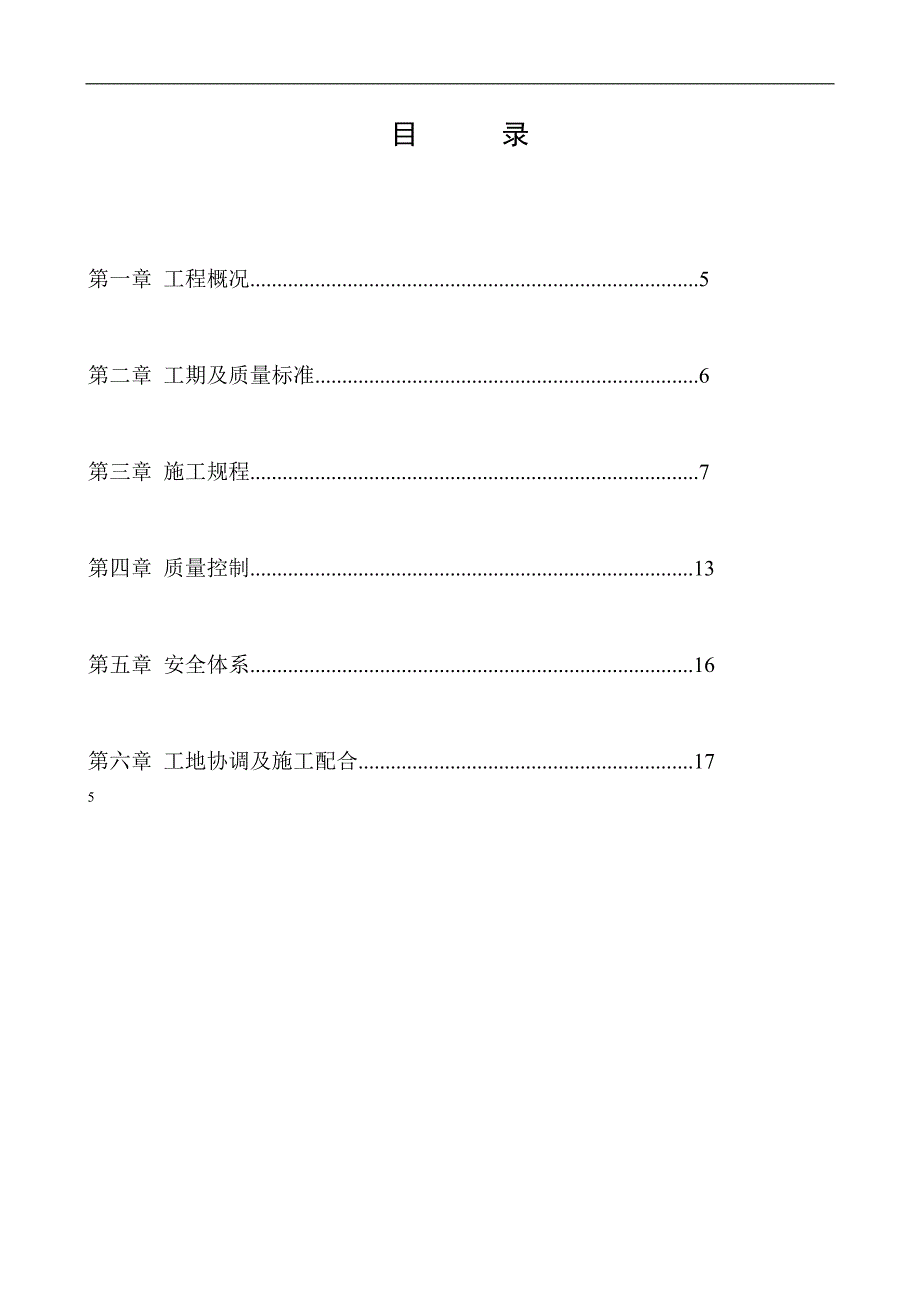

2、作，继续推行项目法施工，实施ISO9002 质量保证体系。责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标：一、工期：确保 天内完成招标规定的一期工程项目。二、质量：单位工程质量达到优良标准，分部工程全部优良。争创深圳市优良样板工程。三、安全：按广浙江省五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌)，严格按建设部一标三规范组织施工。四、文明施工：严格按建设局的文件执行，达到文明样板工地标准。五、团结协作：同建设单位、监理单位、质监单位、安监单位、设计单位等有关部门保持良好的合作关系，积极配合各单位的工作。目 录第一章 工程概况.5第二章
3、 工期及质量标准.6第三章 施工规程.7第四章 质量控制.13第五章 安全体系.16第六章 工地协调及施工配合.175第一章 工程概况1、 工程名称：xxxxxxxxxxxxxxx铝合金门窗工程2、 施工地点：xxxxxxxxxxxxxxxxxxxx3、 建筑总面积：117755.074、 铝合金门窗面积：约180005、 墙体结构：混凝土框架式结构6、 建筑高度：建筑物最高8层第二章 工期及质量标准一、工期：本分部工程工期应顺从主楼工程施工工期安排，从中穿插流水作业，并应保证满足主楼施工进度要求和不影响其他分部工程施工。二、质量标准：本工程质量标准要求达到优良。三、施工质量控制要点一览表：控
4、制阶段控制环节控制要点主要控制人参与控制人主要控制内容工作依据工作见证施工准备阶段一设计交底图纸会审1文件自审项目经理工程监理图纸资料齐合设计意图明确图纸表达完整图纸及技术文件自审记录、设计交底记录、图纸会审记录2设计交底3图纸会审二制定施工工艺文件4施工组织设计项目经理工程监理按工程实况和企业标准要求编制会审JGJ10396批准的施工组织设计5专题施工方案三机具安装材料进场6提机具安装材料计划项目分管监理材料员审检审批施工规范材料定额机具计划材料预算7安装材料验收四技术交底8技术交底项目经理工程监理组织参加图纸施工方案交底记录施工阶段五样板间制作验收9样板间制作验收项目经理工程监理封样图纸施
5、工方案验收记录六隐蔽工程验收10隐蔽工程验收项目分管工程监理稳固方式及填嵌施工规范标准隐蔽工程验收记录七框安装验收11框安装验收项目分管工程监理对角线、垂直度、水平、标高施工规范规程验收记录八扇五金件安装验收12扇五金件安装验收项目分管工程监理搭接量、平行度、五金件施工规范规程检验记录九密封胶质量13清理、内外打胶项目分管工程监理顺直均匀、平滑施工规范检验记录工程交工验收阶段十工程质量评定14单位工程项目经理工程监理评定表内容施工规范评定表十一报检资料15各项资料整理项目分管工程监理按工程要求当地质检站要求报验资料十二工程验收16质检站验收项目经理工程监理门窗分项图纸施工规范验收结论十三工程交
6、工17交工报告资料项目经理工程监理组织验收交工资料归档竣工报告十四用户回访18质量及使用功能回访售后服务主管维修人员了解用户意见，落实整改措施。企业保修服务规定用户档案服务记录第三章 施工规程一、制作规程1材料验收：入库材料必须有合格证书、厂家、出厂日期及相应数据。2技术标准：均按国标92SJ712 及92SJ606 设计图执行。3下料：1）下料应按图纸施工，要在专用机床上进行，不得有碰伤、划伤、污染，要合理堆放。2）下料长度误差为0.3mm。3）型材端面斜度15。4开榫、打孔：开榫、打孔应在专用机床上进行，其位置偏差为0.5mm。5安装密封条：应按图纸要求安装指定的密封条。密封条不得有断口。
7、橡胶条不得有预拉应力。6装配和安装五金配件：装配应按图纸施工，所有五金配件应符合技术要求，门窗装配精度应比安装精度提高10%。7安装玻璃：应在相应之规范执行，玻璃不得有尖角裂纹，下端应垫防震垫。8打胶：打胶应在无灰尘无污染之环境中进行，胶缝必须充满，不得有气泡、断层。打胶前型材和玻璃表面应用溶剂清洗。9涂沥青漆：所有与水泥砂浆接触之部份要涂满沥青漆。10包装：门（窗）出厂前应做质量检查，并帖合格证，施工过程中的外露部份要贴PVC 防护膜。1111工艺流程自检 领料下料加工组装验收包装安装验收自检自检12工程质量检验标准按：GBJ301-88 执行。二、安装规程1准备工作1）熟悉施工图，明确门窗
8、安装的技术要求，门窗数量、规格、安装位置及方向。2）按设计要求检查洞口尺寸，如与设计尺寸不符，应予以纠正。3）确认建筑物每层的门窗安装位置参考线（标高线、门窗正面中心线和侧面中心线）明确门窗实际安装位置与放线的关系。4）认真检查门窗的制作质量、数量和外观，并做好验收记录，对不符合质量要求的制品有权拒绝验收。5）安装工具和人员素质必须符合工程要求。2质量要求1）保证项目门窗的安装位置、开启方向必须符合设计要求门窗框的安装必须牢固，锚固件的数量、位置，锚固方法及防腐处理必须符合设计要求，锚固件应双侧锚固或交错双侧锚固。锚固连接件可用射钉或膨胀螺栓，但砖墙严禁用射钉固定。洞口有间隙时，允许用木楔双向
9、垫紧，但木楔外露部分不得超过2cm，上表面不得高于型材底边，如间隙过大，允许用其他建筑材料填嵌，但必须用水泥砂浆固定，其高度不得超过型材底梁（见图1-2）。配合土建做好防雷措施。2）基本项目门窗扇安装应符合以下规定。A 平开门窗扇：关闭严密、间隙均匀、开关灵活。B 推拉门窗扇：关闭严密、间隙均匀、扇与框搭接量符合设计要求。C 地弹簧门扇：自动定位准确，开启角903，关闭时间在6-10秒之间。门窗附件安装应做到品种、数量齐全、安装位置正确、牢固、灵活适用，达到各自的功能、端正美观。门窗外观应做到表面清洁、无划痕、碰伤、无锈蚀，打胶表面光滑、平整、厚度均匀、无气孔，打胶前应清除型材和玻璃表面污物。
10、胶条应留有收缩余量（约20-30mm）转角处应斜面断开并打胶。外露螺丝的颜色应与型材颜色一致，如颜色不一致，可用同色油漆或胶涂盖。型材对接或搭接的室外缝隙应打胶。玻璃的安装：玻璃与门窗玻璃槽的配合关系见下表和图3-4。3）允许偏差项目4）塞缝绝对要求（见附图5）钢副框安装之前应先清洗窗洞口砼表面层，后刷素浆结合层，以保证塞缝砂与原洞口的严密结合。塞缝分为第一次采用13 防水砂浆填塞饱满。第二次采用12防水砂浆填充（或灌注）。拆除原有固定窗框垫块，填塞防水砂浆。外墙饰面与铝窗框接合处必须打防水胶。平开窗与土建的结合部位也按下图5 处理：第四章 质量控制一、材料采购1铝材：我们将根据图纸及甲方要求
11、严格选用铝合金全型材，表面经彩色粉末喷涂处理，氧化膜厚度不小于40umm，生产厂为全国名牌厂家。2玻璃：根据图纸及甲方要求按标准选用优质5+9A+5中空玻璃，门选用6+9A+6 厚度中空玻璃。3密封材料：密封胶条选用中国建设机械总公司定点厂合和塑胶厂生产的挤压密封胶条并应符合相应的国家标准，密封胶一律采用进口硅酮胶，外墙防水胶选用名牌防水胶。4钢材及五金件：1）钢材：选用符合GB3274、GB700、GB912、GB3077 及GB699标准的钢材并经防腐处理。2）锌合金件：应符合GB1175 和GB2702 标准。3）不锈钢滑撑应符合GB9300 标准。5所有材料必须出具出厂合格证书及相应的
12、质检报告书。二、制作质量控制在严格按制作规程要求下，采取由作业人员自检，质检员抽检的检验方式。检验机械设备、量具的精度，并调较到正常的工作状态和监控运行过程的稳定性。按照拟定的工艺进行加工，严格依照加工技术标准检验加工件的下料、装嵌尺寸是否在标准允许的误差范围内，表面保护、包装是否符合要求。检验对象为处于下料至包装各工序中的任何加工件。质检员做好检验记录，监督不合格品的返工、更换。杜绝不合格产品出厂。18三、安装质量控制在严格按照安装规程的要求下，为了能够彻底解决铝窗漏水此问题，我们针对本工程，采取以下一系列质量控制措施。1主要施工顺序清理洞口安装钢副框刷素浆结合层塞缝1放绝缘层安装外框作窗台抹灰铝型材与外窗台交界面四周打胶框拼缝及针眼打胶密封。2主要技术措施1）安装钢副框，保证钢副框与基层连接牢固，在钢副框定位过程中，使用易于拆除的木垫块进行定位。2）铝窗与结构接缝的位置，是铝窗的主要渗水渠道，处理好这一部位对解决漏水问题是至关重要的，首先清理洞口用钢丝刷
