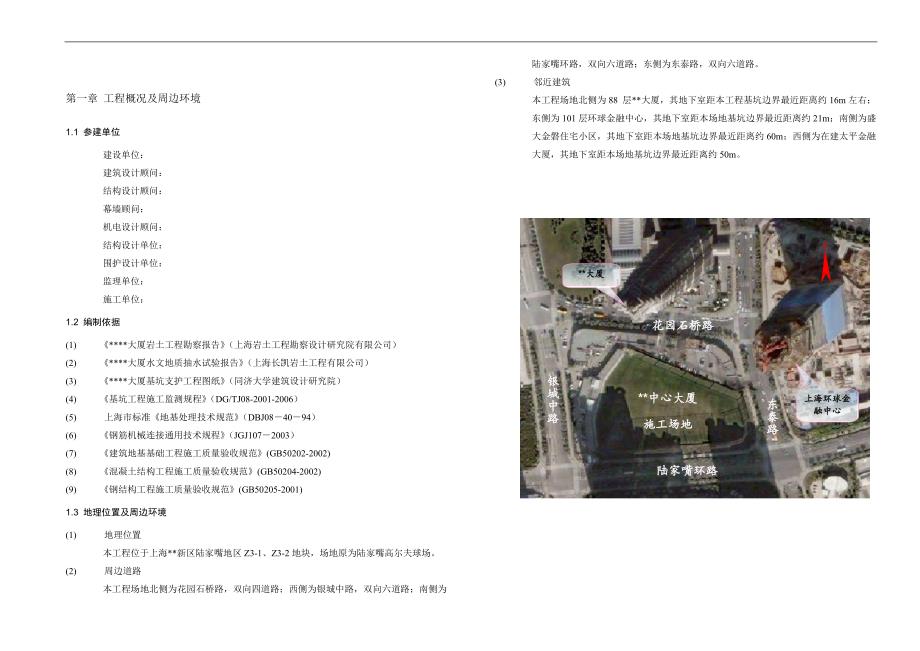

1、第一章 工程概况及周边环境1.1 参建单位建设单位： 建筑设计顾问： 结构设计顾问： 幕墙顾问： 机电设计顾问： 结构设计单位： 围护设计单位： 监理单位： 施工单位： 1.2 编制依据(1) *大厦岩土工程勘察报告（上海岩土工程勘察设计研究院有限公司）(2) *大厦水文地质抽水试验报告（上海长凯岩土工程有限公司）(3) *大厦基坑支护工程图纸（同济大学建筑设计研究院）(4) 基坑工程施工监测规程（DG/TJ08-2001-2006）(5) 上海市标准地基处理技术规范（DBJ084094）(6) 钢筋机械连接通用技术规程（JGJ1072003）(7) 建筑地基基础工程施工质量验收规范(GB50
2、202-2002)(8) 混凝土结构工程施工质量验收规范(GB50204-2002)(9) 钢结构工程施工质量验收规范(GB50205-2001)1.3 地理位置及周边环境(1) 地理位置本工程位于上海*新区陆家嘴地区Z3-1、Z3-2地块，场地原为陆家嘴高尔夫球场。(2) 周边道路本工程场地北侧为花园石桥路，双向四道路；西侧为银城中路，双向六道路；南侧为陆家嘴环路，双向六道路；东侧为东泰路，双向六道路。(3) 邻近建筑本工程场地北侧为88 层*大厦，其地下室距本工程基坑边界最近距离约16m左右；东侧为101层环球金融中心，其地下室距本场地基坑边界最近距离约21m；南侧为盛大金磐住宅小区，其地
3、下室距本场地基坑边界最近距离约60m；西侧为在建太平金融大厦，其地下室距本场地基坑边界最近距离约50m。*大厦上海环球金融中心银城中路东泰路陆家嘴环路*中心大厦施工场地花园石桥路(4) 地下管线临近道路的地面下有各种城市管线，基坑内侧管线已在进场前全部搬迁完成。基坑与周围管线关系见图1.3。1.4 工程建筑及结构概况(1) 本工程占地面积为30368m2，总建筑面积为565495 m2。(2) 本工程主楼地上121层，地下5层，结构高度580m，建筑高度632m。裙房地上8层，地下5层。(3) 本工程基础为桩筏形式，桩基为钻孔灌注桩。上部结构为框架核心筒形式。1.5 基坑支护工程概况(1) 本
4、工程塔楼基坑采用明挖顺作法施工，开挖面积约11500m2，开挖深度约31.1m，土方开挖总量约36.2万 m3。(2) 本工程塔楼基坑采用地下连续墙加6道环形圈梁作为支护结构体系。地下连续墙深50m，厚1.2m，环状布置，直径为121m。(3) 本工程基坑采用疏干井降低基坑内浅层潜水；采用降压井对深层承压含水层进行减压降水。并布置坑外输干井、坑外降压井、观测井配合。1.6 工程地质概况(1) 地形地貌场地内地势平坦，地面标高在3.78m4.43m之间。本场地地貌形态单一，属滨海平原地貌。(2) 地基土的构成及特征根据本次勘探时现场土层鉴别、原位测试和土工试验成果综合分析，本场地地基土在150m
5、深度范围内的土层主要由饱和粘性土、粉性土和砂土组成，可分为12层，其中第、层分为多个亚层。地质剖面示意见附图1.6。(3) 本场地土层主要特点如下：a、 场地内层褐黄灰黄色粉质粘土层呈湿状、可塑、中压缩性，层厚较薄；b、 第层灰色淤泥质粉质粘土和第层灰色淤泥质粘土均为饱和状，流塑、高压缩性土；c、 第1a和1b层为软塑可塑，较软弱。d、 场地内第层暗绿色粘土为硬塑状中等压缩性土；e、 第层承压水含水层，又分为三个亚层，其中1层砂质粉土土质较好，为中等压缩性土；2层黄色粉砂属于中偏低等压缩性土；3层灰色粉砂属于中等压缩性土。f、 本场地内第层粉质粘土层缺失，故层与层土连通。g、 第灰色粉质粘土，
6、硬塑状，土质较均匀、致密，中等压缩性。(4) 地层参数表土层序号土层重度(kN/m3)固快峰值静止侧压力系数K0水平渗透系数(cm/sec)竖向渗透系数(cm/sec)C (kPa)j ()18.61919.50.471.83x10-71.17x10-717.79210.463.49x10-71.73x10-716.810130.581.15x10-75.19x10-81a17.61212.50.571.31 x10-76.27x10-81b18.216170.451.27x10-76.75x10-819.745190.451.33x10-78.27x10-8118.8434.50.371.8
7、6x10-41.44x10-4219.1335.50.358.66x10-45.41x10-4118.94350.381.69x10-41.22x10-41.7 工程水文概况(1) 潜水拟建场地浅部地下水属潜水类型，受大气降水及地表迳流补给。上海市年平均高水位埋深为0.50m，低水位埋深为1.50m，勘察期间所测得的地下水静止水位埋深一般在1.00m1.70m之间，其相应标高一般在2.91m2.25m之间。地下水的水温：根据上海地区工程经验，埋深在4m范围内受气温变化影响，4m以下水温较稳定，一般为1618。根据类似工程经验及场地环境，拟建场地地下水基本处于静止状态。(2) 承压水拟建场地内承
8、压水主要为深部第、层中赋存的承压水，对本工程有直接影响的为第层中赋存的承压水。受场地周边高层建筑深基坑及市政工程降水影响，勘察期间测得第层承压水头埋深约为12.314.2m（低于上海市承压含水层水位埋深的，其变化幅度一般在3.0m11.0m），相应标高-8.31-10.03m。第二章 工程难点、特点及应对措施(1) 工程超高体量超大，基坑超大超深本工程占地面积约3万m2，总建筑面积约56万m2，塔楼建筑高度632米，属超高、超大体量工程。塔楼基坑开挖面积约11500m2，开挖深度约31.1m，土方开挖总量约362355 m3，属超大、超深基坑。应对措施：a、 合理制定施工计划、安排施工流程。b
9、、 最大程度投入施工能力强的劳动班组，并投入足量、高效的施工设备，确保昼夜挖土、施工。c、 基坑土体开挖应遵循“分层、分块、对称、限时、平衡”的原则，利用时空效应原理，严格控制基坑变形。(2) 地质条件复杂a、 本工程地处陆家嘴，上部2530m范围内为粘质土层，以下为砂质土层。其中第2层层顶平均埋深约36m，平均厚度约27.5m，其比贯入阻力PS值平均达到26.91MPa。b、 上部粘土层内进行地下连续墙成槽时，易出现坍孔和槽壁坍方现象。c、 砂质土层内成槽难度大，地下连续墙进入2层平均深度12m。应对措施：a、 地下连续墙采用抓铣结合的成槽施工方式。2层以上土层采用重斗成槽机抓取，进入2层后
10、换用铣槽机施工。b、 由于地墙施工的成槽时间较长，槽壁易坍方，故选用粘度大，失水量小的泥浆来护壁，在成孔的过程中根据情况选用外加剂，并在施工中加强对泥浆液面的监控，适当时加大泥浆比重和粘度。(3) 超深地下连续墙施工本工程地下连续墙墙深为50m，厚度为1.2m，施工中对成槽设备性能，槽壁稳定要求较高。钢筋笼最重均超过90t，如此重量的钢筋笼的整体吊装对钢筋笼的整体刚度和吊装机械的要求都相当高，如何组织好地下连续墙施工是本工程的一个关键点。应对措施：a、 本工程超深地下连续墙成槽设备投入真砂成槽机2台、宝峨BC-30型铣槽机1台、宝峨BC40型铣槽机1台，共开设2个成槽工作面。以抓铣结合的方式进
11、行成槽施工，泥浆采用NV-1钠土泥浆进行护壁，加之其他辅助手段，能确保槽壁稳定与成槽顺利。b、 为确保槽壁稳定，合理布置机械设备、材料堆放等场地布置，合理安排施工流程，成槽时槽壁附近应尽可能避免堆载和机械设备对槽壁产生的附加应力，并减少振动。c、 导墙做成“”形，以防起拔锁口管时导墙坍塌。d、 严格控制泥浆的液位，液位下落及时补浆，以防塌方。在距离建筑过近的地方，可以将泥浆液面抬高，泥浆比重在规范允许的条件下适当提高。e、 钢筋笼吊放：1台400吨履带吊和1台260吨履带吊做双机抬吊f、 砼浇筑控制：成槽完毕后砼浇筑前，采用本公司特制的接头刷在前一幅槽段的接口反复刷洗，去除夹泥夹砂，保证地墙接
12、头施工质量。(4) 文明施工及环境保护要求高a、 本工程项目地处陆家嘴地区内，且处于主要交通干道交汇处，周边高档酒店、办公楼、住宅云集，地理位置显要，周边环境的保护显得尤为重要。b、 本工程施工对周边环境影响主要有：清除地下障碍物、场地平整、桩基围护施工等。施工期间主要环境污染因素有：桩基施工噪声及振动对周围底层结构及建(构）筑物的影响，施工机械噪声及废气影响、产生大量渣土及建筑垃圾、建材堆场及运输车辆行驶产生的扬尘、施工泥浆等。应对措施：a、 本工程实行施工现场标准化管理，每月由“标化”领导小组组织各部门、条线负责人对工地进行安全生产、文明施工、场容场貌、生活卫生检查、打分评定，以有力地促进
