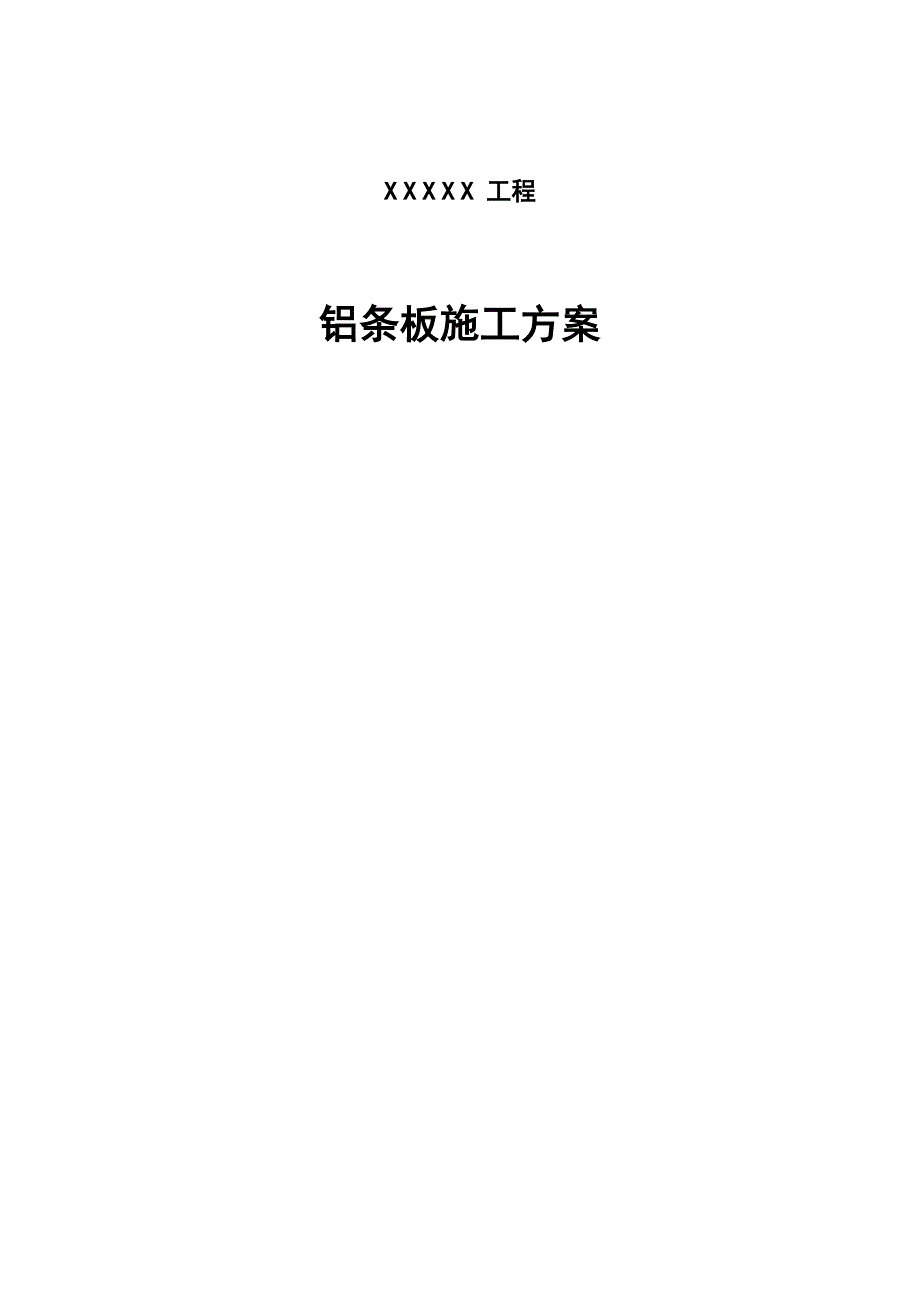

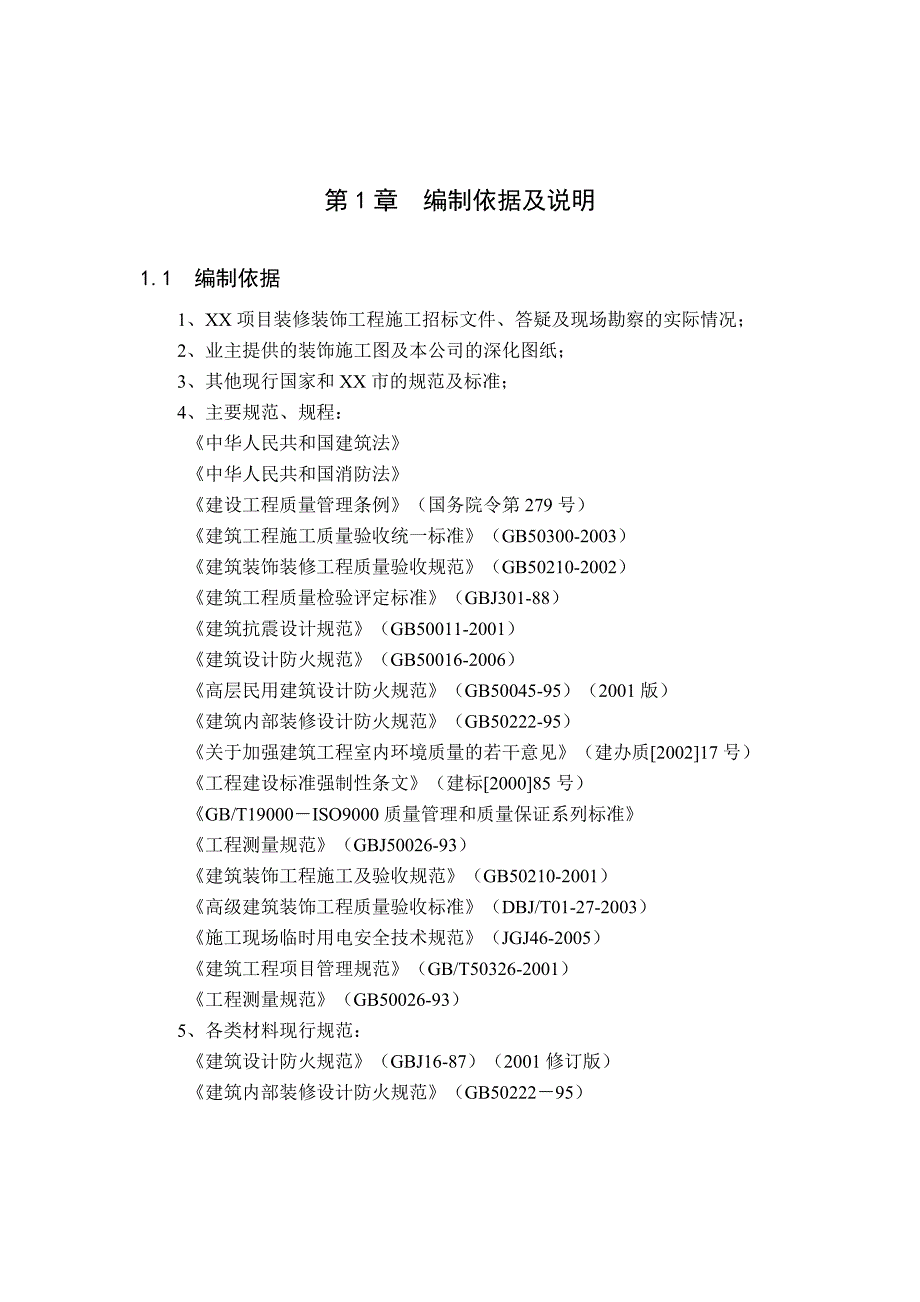

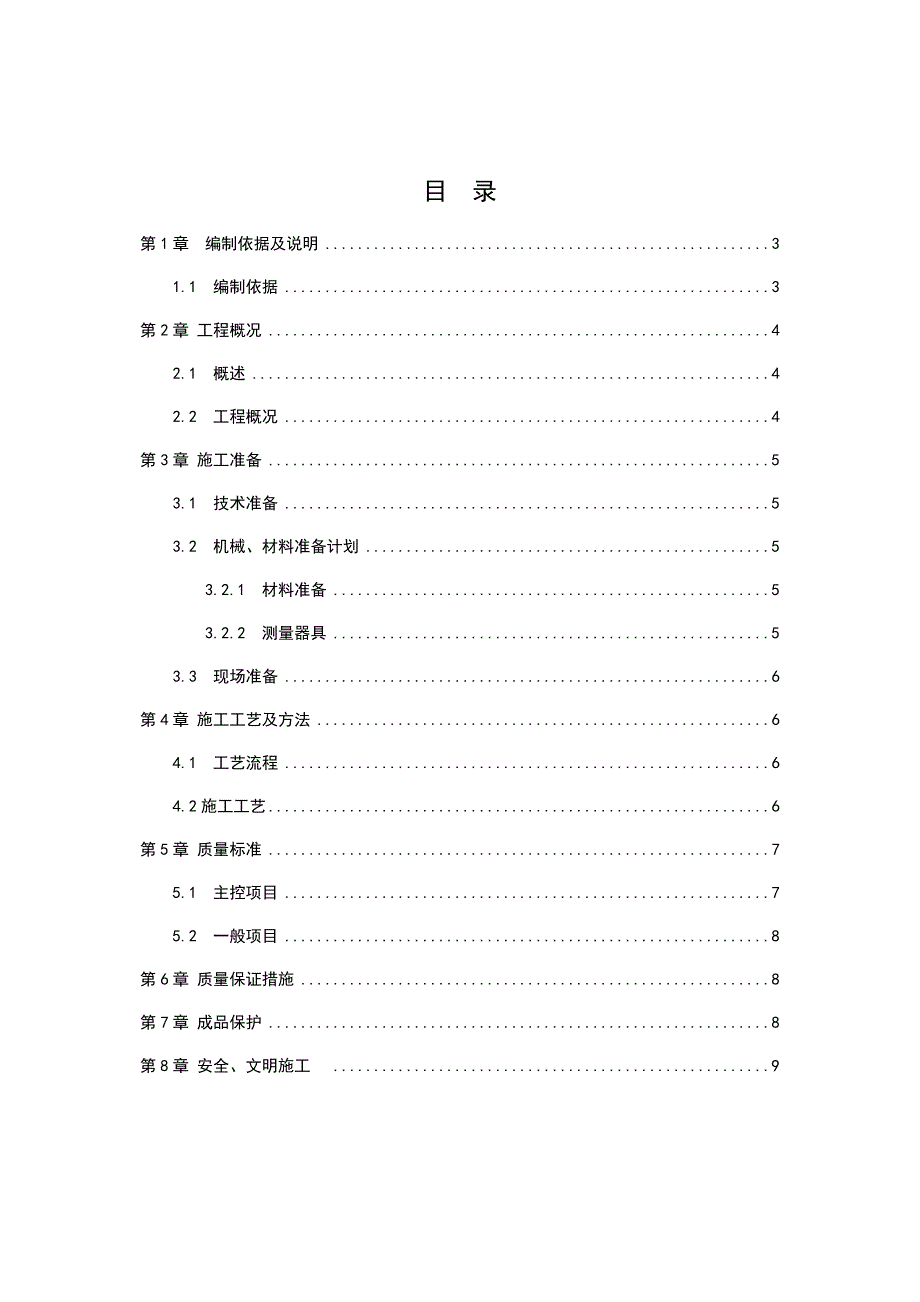

1、X X X X X 工程铝条板施工方案目 录第1章 编制依据及说明31.1 编制依据3第2章 工程概况42.1 概述42.2 工程概况4第3章 施工准备53.1 技术准备53.2 机械、材料准备计划53.2.1 材料准备53.2.2 测量器具53.3 现场准备6第4章 施工工艺及方法64.1 工艺流程64.2施工工艺6第5章 质量标准75.1 主控项目75.2 一般项目8第6章 质量保证措施8第7章 成品保护8第8章 安全、文明施工9第1章 编制依据及说明1.1 编制依据1、XX项目装修装饰工程施工招标文件、答疑及现场勘察的实际情况；2、业主提供的装饰施工图及本公司的深化图纸；3、其他现行国家
2、和XX市的规范及标准；4、主要规范、规程： 中华人民共和国建筑法 中华人民共和国消防法 建设工程质量管理条例（国务院令第279号） 建筑工程施工质量验收统一标准（GB50300-2003） 建筑装饰装修工程质量验收规范（GB50210-2002） 建筑工程质量检验评定标准（GBJ301-88） 建筑抗震设计规范（GB50011-2001） 建筑设计防火规范（GB50016-2006） 高层民用建筑设计防火规范（GB50045-95）（2001版） 建筑内部装修设计防火规范（GB50222-95） 关于加强建筑工程室内环境质量的若干意见（建办质200217号） 工程建设标准强制性条文（建标200
3、085号） GB/T19000ISO9000质量管理和质量保证系列标准 工程测量规范（GBJ50026-93） 建筑装饰工程施工及验收规范（GB50210-2001） 高级建筑装饰工程质量验收标准（DBJ/T01-27-2003） 施工现场临时用电安全技术规范（JGJ46-2005） 建筑工程项目管理规范（GB/T50326-2001） 工程测量规范（GB50026-93）5、各类材料现行规范： 建筑设计防火规范（GBJ16-87）（2001修订版） 建筑内部装修设计防火规范（GB5022295） 矿物棉装饰吸声板（GB/T 25998-2010） 建筑用轻钢龙骨（GB/T11981-2001
4、） 建筑材料燃烧性能分级方法（GB8624-97） 建筑材料放射性核素限量（GB6566-2001）第2章 工程概况2.1 概述本吊顶工程施工方案是根据现场实际条件和充分理解施工图纸、招标文件、答疑文件及现场踏勘的基础上编制的，是我公司为安全、文明、低耗承建XX项目装修装饰工程，是全面响应和实现有关文件、施工图纸、满足XX工程建设指挥部相关理念和“安全、质量、工期、功能、成本”的五统一编制的。我们将充分发挥公司自身优势和成熟先进的装饰工程施工技术，科学的组织本项分包工程的交叉作业，精心施工，严格履行施工合同，以一流的项目管理，一流的工程质量，一流的文明施工，一流的安全措施，一流的工作效率，一流
5、的服务水平建设XX项目装修装饰工程。在工程施工过程中严格要求、严格制度、严格管理、严格责任，真正做到每项工作质量达标，每道工序质量受控，每个分项工程质量创优，每项服务业主满意，以过程精品铸精品工程。我们对工程质量负有终生责任，我们有信心、有能力将纸面石膏板吊顶工程做好。我公司对承揽的装饰工程都采用高于相关工程项目的工艺方案施工。对于XX项目装修装饰工程的施工，我们在原有工艺方案不变基础上着重抓好“认真”二个字，同样的工艺方案不同的工作态度，点点滴滴的差别将使最终结果与预期的大相径庭。因此在施工过程中做到人人认真、层层认真、事事认真三个原则，施工时每一个工序、环节，甚至每钉一枚钉、每刷一道漆都要
6、做到百分之百的认真操作，结合各项保证措施和管理制度才能很好完成XX项目装修装饰工程的施工，达到业主满意的装饰效果。2.2 工程概况1. 工程名称：XX工程2. 工程地点：XXX3. 建设单位：XX公司4. 设计单位：XX建筑设计院5. 监理单位：XX工程建设监理公司6. 建筑面积：XX7. 结构层次：地下X层，地上X层或X层8. 结构形式：XX结构9. 质量标准：确保结构工程XX杯，竣工XX奖10. 施工工期：工期总日历XX天，XX年XX月XX日第3章 施工准备3.1 技术准备首先由项目部组织有关工程师、项目部技术负责人、工长一同进行技术评审研究，审查施工图和有关的设计资料。最后技术负责人汇总
7、列出存在问题不详之处，工程施工特点、难点，并提出相应的解决措施，工艺特点及技术要领，从而使项目部能够按照设计图的要求顺利进行施工并达到业主的最终要求。明确工期（据实际情况排定）分列工程所用的主、辅材、机械设备和人员安排，并落实供货期及人力资源调配方案。采用测量仪器精确抄平，准确定位，严格控制标高，并计算材料的合理搭配。3.2 机械、材料准备计划3.2.1 材料准备轻钢龙骨、配料、吊杆、膨胀螺栓、铝条板等，进场检验合格且应有出厂合格证及材料质量证明3.2.2 测量器具根据本工程特点本工程计量器具需要如下表所示：表3.1 计量器一览表序号名称规格精度数量备注1经纬仪KDT21台2水准仪/塔尺DS1
8、1台3卷尺50米/5米5把4激光扫平仪1台3.3 现场准备1、在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。2、已确定灯位、通风口及各种照明孔口的位置。3、顶棚罩面板安装前，应作完墙、地湿作业工程项目。4、搭好顶棚施工操作平台架子。5、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。第4章 施工工艺及方法4.1 工艺流程弹线安装吊杆安装主龙骨安装边龙骨弱电、综合布线敷设隐蔽检查安装次龙骨及铝条板成品保护分项、检验批验收4.2施工工艺1、弹线：根据吊顶设计标高、楼层标高控制线，弹吊顶标高线作为
9、安装的标准线，并以此检测室内净空是否满足设计要求高度。2、安装吊杆：根据施工图纸要求确定吊杆的位置,吊杆采用直径8的钢筋制作，刷防锈漆，吊点间距9001200mm，吊杆距墙边距离300mm开始设置，当吊顶与设备相遇时需增设吊杆。安装时下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3mm。3、安装主龙骨：一般采用C38龙骨，吊顶主龙骨间距为9001200mm。安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据要求吊顶起拱l/200，随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布，注意避开灯具位置；走廊内主龙骨沿走廊短方向排布。4、安装次龙骨：配套次龙骨选用烤漆T型龙骨，
10、间距与板横向规格同，将次龙骨通过挂件吊挂在大龙骨上。 5、安装边龙骨：采用L型边龙骨，与墙体用塑料胀管自攻螺钉固定，固定间距200mm。6、隐蔽检查:在水电安装、试水、打压完毕后,应对龙骨进行隐蔽检查，合格后方可进入下道工序。7、安装饰面板：铝条板选用甲方及设计认可的规格形式，较大房间采用宽的铝条板；小房间采用宽度小的铝条板。铝条板直接卡在扣型龙骨上即可。四周墙面所留空隙，用金属压条与吊顶找齐，金属压封条材质宜于板面相同。安装时操作工人戴白手套，以防止污染面板。第5章 质量标准5.1 主控项目（1）吊顶标高、尺寸、起拱和造型符合设计要求。（2）饰面材料的材质、品种、规格、颜色应符合设计要求。（
11、3）饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的2/3.（4）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面防腐处理。（5）吊顶工程的吊杆和龙骨安装必须牢固，并应全数进行检查。5.2 一般项目（1）饰面材料表面应洁净，色泽一致，不得有翘曲、裂缝及缺损。饰面板与龙骨的搭接应平整、吻合、压条应平直、宽度一致。（2）饰面板上的灯具等设备位置应合理、美观，与饰面板的交接应吻合、严密。（3）金属龙骨的接缝应平整、吻合、颜色一致，不得有划伤、擦伤等表面缺陷。（4）吊顶工程安装允许偏差和检验方法应符合下表规定。表5.1 明龙骨吊顶工程安装的允许
12、偏差和检验方法项次项目允许偏差（mm）铝条板1表面平整度1.52接缝直线度1.53接缝度低差1.5第6章 质量保证措施1、严把质量关，专业工长必须对每一道工序技术交底，施工队做好自检记录，并协同监理和设计验收各道工序，做好验收签证，专业工长须熟知国家质量规范标准，验收标准不得低于国家标准。2、专业工程师要有良好的管理施工资料的能力，整理和保存施工图纸及签证资料，每天填写施工日志。第7章 成品保护1、轻钢骨架、面板及其他吊顶材料在入场存放、使用过程中应严格管理，保证不变形、不受潮、不生锈。2、装修吊顶用吊杆，严谨挪作机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾，须经过项目技术人员同意
13、后更改，不得随意改变、挪动吊杆。3、吊顶龙骨上禁止铺设机电管道、线路。4、轻钢骨架及面板安装应注意保护顶棚内各种管线，轻钢骨架的吊杆、龙骨不准固定在通风道及其他设备件上。5、为了保护成品，面板安装必须在棚内管道、试水、保温等一切工序全部验收进行。6、设专人负责成品保护工作，发现有保护设施损坏的，要及时恢复。7、工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染，损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查怎么。第8章 安全、文明施工 1、现场临时水电设专人管理，不得有长流水，长明灯。2、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。3、持证上岗制：特殊工种必须持有上岗操作证，严禁无证上岗。4、中小型机具必须经检验合格，履行验收手续后方可使用，同事应有专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度挂在机具旁明显处。5、中小型机具的安全防护装置必须保持整齐，完好，灵敏有效。6、使用人字梯攀高作业时只准一人使用，禁止同时两人作业。
