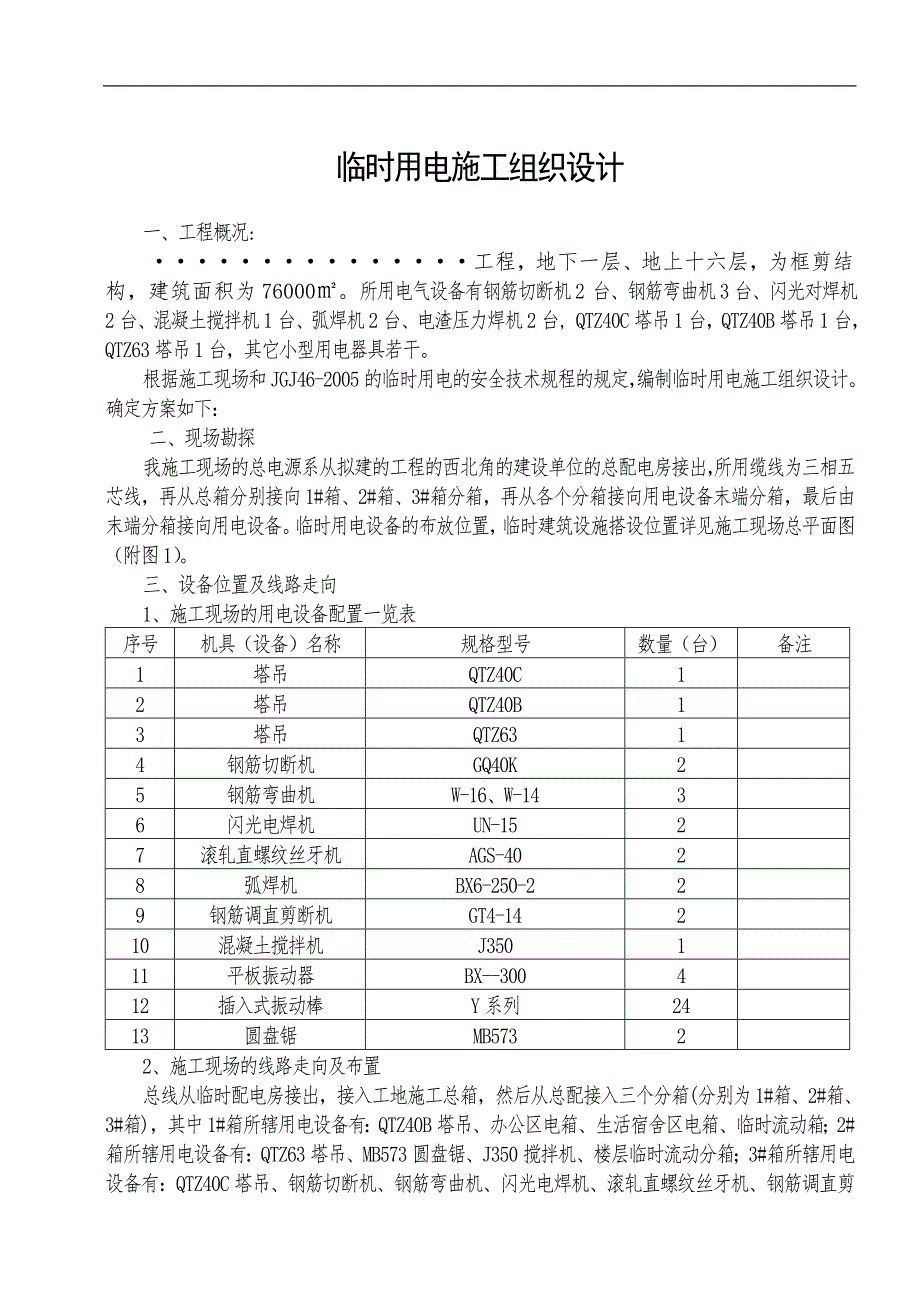

[建筑]临时用电施工方案接线图.doc_第1页
第1页 / 共11页

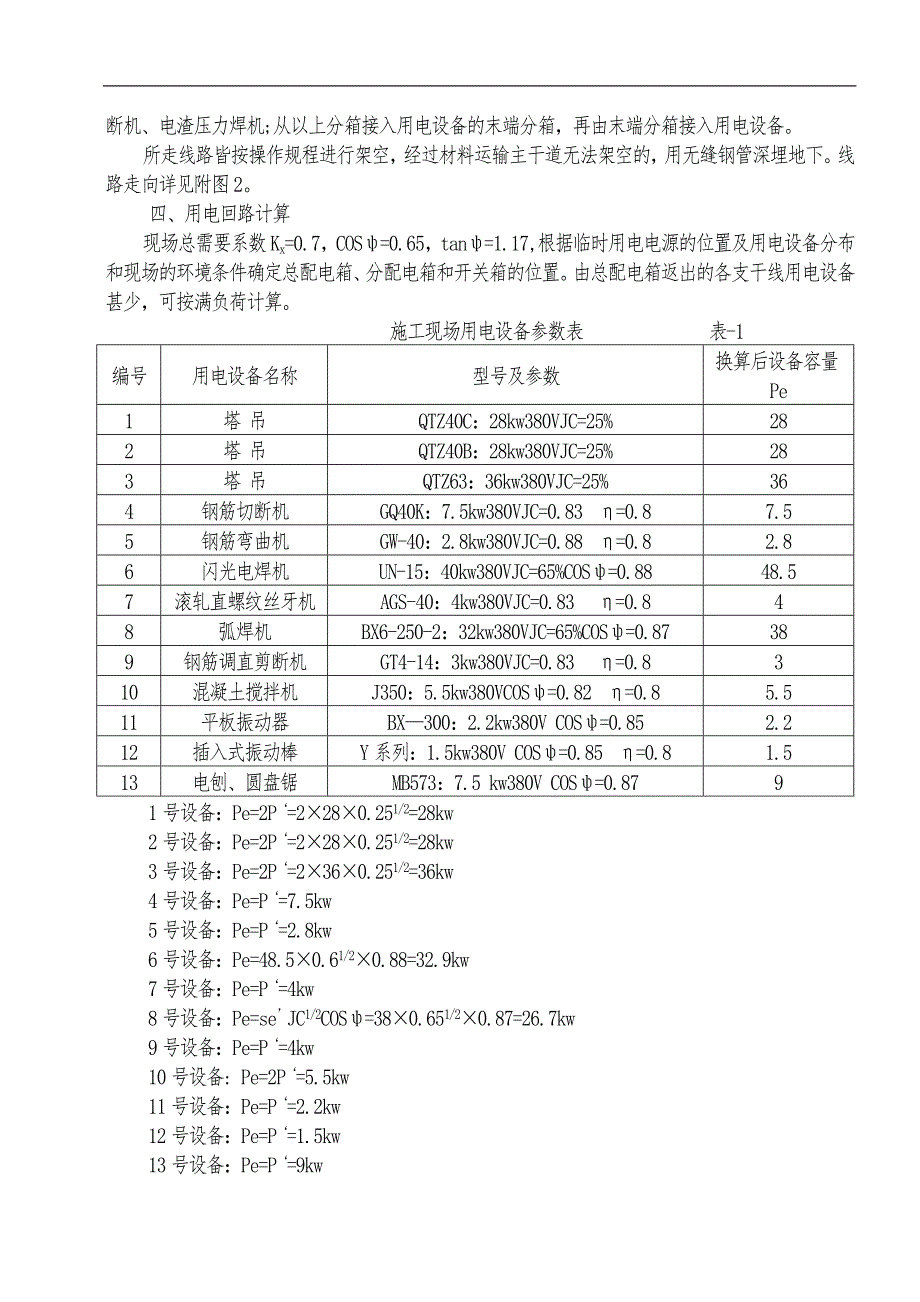

[建筑]临时用电施工方案接线图.doc_第2页
第2页 / 共11页

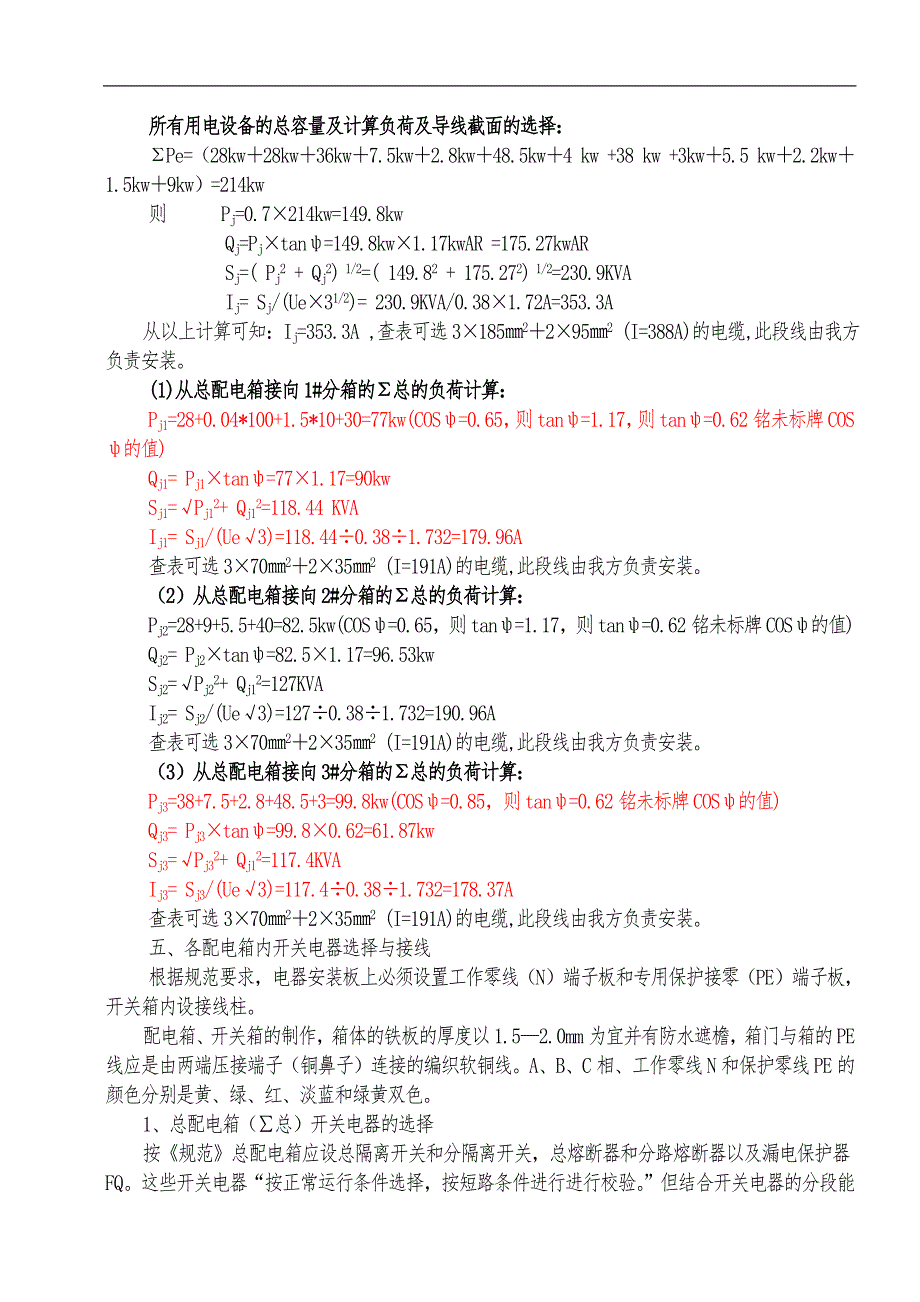

[建筑]临时用电施工方案接线图.doc_第3页
第3页 / 共11页
[建筑]临时用电施工方案接线图.doc_第4页
第4页 / 共11页
[建筑]临时用电施工方案接线图.doc_第5页
第5页 / 共11页
[建筑]临时用电施工方案接线图.doc_第6页
第6页 / 共11页
[建筑]临时用电施工方案接线图.doc_第7页
第7页 / 共11页
[建筑]临时用电施工方案接线图.doc_第8页
第8页 / 共11页
[建筑]临时用电施工方案接线图.doc_第9页
第9页 / 共11页
[建筑]临时用电施工方案接线图.doc_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《[建筑]临时用电施工方案接线图.doc》由会员分享,可在线阅读,更多相关《[建筑]临时用电施工方案接线图.doc(11页珍藏版)》请在第壹文秘上搜索。

1、临时用电施工组织设计一、工程概况:工程,地下一层、地上十六层,为框剪结构,建筑面积为76000。所用电气设备有钢筋切断机2 台、钢筋弯曲机3台、闪光对焊机2台、混凝土搅拌机1台、弧焊机2台、电渣压力焊机2台, QTZ40C塔吊1台,QTZ40B塔吊1台,QTZ63塔吊1台,其它小型用电器具若干。根据施工现场和JGJ46-2005的临时用电的安全技术规程的规定,编制临时用电施工组织设计。确定方案如下:二、现场勘探我施工现场的总电源系从拟建的工程的西北角的建设单位的总配电房接出,所用缆线为三相五芯线,再从总箱分别接向1#箱、2#箱、3#箱分箱,再从各个分箱接向用电设备末端分箱,最后由末端分箱接向用

2、电设备。临时用电设备的布放位置,临时建筑设施搭设位置详见施工现场总平面图(附图1)。三、设备位置及线路走向1、施工现场的用电设备配置一览表序号机具(设备)名称规格型号数量(台)备注1塔吊QTZ40C12塔吊QTZ40B13塔吊QTZ6314钢筋切断机GQ40K25钢筋弯曲机W-16、W-1436闪光电焊机UN-1527滚轧直螺纹丝牙机AGS-4028弧焊机BX6-250-229钢筋调直剪断机GT4-14210混凝土搅拌机J350111平板振动器BX-300412插入式振动棒Y系列2413圆盘锯MB57322、施工现场的线路走向及布置总线从临时配电房接出,接入工地施工总箱,然后从总配接入三个分箱

3、(分别为1#箱、2#箱、3#箱),其中1#箱所辖用电设备有:QTZ40B塔吊、办公区电箱、生活宿舍区电箱、临时流动箱;2#箱所辖用电设备有:QTZ63塔吊、MB573圆盘锯、J350搅拌机、楼层临时流动分箱;3#箱所辖用电设备有:QTZ40C塔吊、钢筋切断机、钢筋弯曲机、闪光电焊机、滚轧直螺纹丝牙机、钢筋调直剪断机、电渣压力焊机;从以上分箱接入用电设备的末端分箱,再由末端分箱接入用电设备。所走线路皆按操作规程进行架空,经过材料运输主干道无法架空的,用无缝钢管深埋地下。线路走向详见附图2。四、用电回路计算现场总需要系数Kx=0.7,COS=0.65,tan=1.17,根据临时用电电源的位置及用电

4、设备分布和现场的环境条件确定总配电箱、分配电箱和开关箱的位置。由总配电箱返出的各支干线用电设备甚少,可按满负荷计算。 施工现场用电设备参数表 表-1编号用电设备名称型号及参数换算后设备容量Pe1塔 吊QTZ40C:28kw380VJC=25%282塔 吊QTZ40B:28kw380VJC=25%283塔 吊QTZ63:36kw380VJC=25%364钢筋切断机GQ40K:7.5kw380VJC=0.83 =0.87.55钢筋弯曲机GW-40:2.8kw380VJC=0.88 =0.82.86闪光电焊机UN-15:40kw380VJC=65%COS=0.8848.57滚轧直螺纹丝牙机AGS-4

5、0:4kw380VJC=0.83 =0.848弧焊机BX6-250-2:32kw380VJC=65%COS=0.87389钢筋调直剪断机GT4-14:3kw380VJC=0.83 =0.8310混凝土搅拌机J350:5.5kw380VCOS=0.82 =0.85.511平板振动器BX300:2.2kw380V COS=0.852.212插入式振动棒Y系列:1.5kw380V COS=0.85 =0.81.513电刨、圆盘锯MB573:7.5 kw380V COS=0.8791号设备:Pe=2P=2280.251/2=28kw2号设备:Pe=2P=2280.251/2=28kw3号设备:Pe=2

6、P=2360.251/2=36kw4号设备:Pe=P=7.5kw5号设备:Pe=P=2.8kw6号设备:Pe=48.50.61/20.88=32.9kw7号设备:Pe=P=4kw8号设备:Pe=seJC1/2COS=380.651/20.87=26.7kw9号设备:Pe=P=4kw10号设备: Pe=2P=5.5kw11号设备:Pe=P=2.2kw12号设备:Pe=P=1.5kw13号设备:Pe=P=9kw所有用电设备的总容量及计算负荷及导线截面的选择:Pe=(28kw28kw36kw7.5kw2.8kw48.5kw4 kw +38 kw +3kw5.5 kw2.2kw1.5kw9kw)=21

7、4kw则 Pj=0.7214kw=149.8kwQj=Pjtan=149.8kw1.17kwAR =175.27kwARSj=( Pj2 + Qj2) 1/2=( 149.82 + 175.272) 1/2=230.9KVAIj= Sj/(Ue31/2)= 230.9KVA/0.381.72A=353.3A从以上计算可知:Ij=353.3A ,查表可选318522952 (I=388A)的电缆,此段线由我方负责安装。(1)从总配电箱接向1#分箱的总的负荷计算:Pj1=28+0.04*100+1.5*10+30=77kw(COS=0.65,则tan=1.17,则tan=0.62铭未标牌COS的值

8、)Qj1= Pj1tan=771.17=90kwSj1=Pj12+ Qj12=118.44 KVAIj1= Sj1/(Ue3)=118.440.381.732=179.96A查表可选37022352 (I=191A)的电缆,此段线由我方负责安装。(2)从总配电箱接向2#分箱的总的负荷计算:Pj2=28+9+5.5+40=82.5kw(COS=0.65,则tan=1.17,则tan=0.62铭未标牌COS的值)Qj2= Pj2tan=82.51.17=96.53kwSj2=Pj22+ Qj12=127KVAIj2= Sj2/(Ue3)=1270.381.732=190.96A查表可选370223

9、52 (I=191A)的电缆,此段线由我方负责安装。(3)从总配电箱接向3#分箱的总的负荷计算:Pj3=38+7.5+2.8+48.5+3=99.8kw(COS=0.85,则tan=0.62铭未标牌COS的值)Qj3= Pj3tan=99.80.62=61.87kwSj3=Pj32+ Qj12=117.4KVAIj3= Sj3/(Ue3)=117.40.381.732=178.37A查表可选37022352 (I=191A)的电缆,此段线由我方负责安装。五、各配电箱内开关电器选择与接线根据规范要求,电器安装板上必须设置工作零线(N)端子板和专用保护接零(PE)端子板,开关箱内设接线柱。配电箱、

10、开关箱的制作,箱体的铁板的厚度以1.52.0mm为宜并有防水遮檐,箱门与箱的PE线应是由两端压接端子(铜鼻子)连接的编织软铜线。A、B、C相、工作零线N和保护零线PE的颜色分别是黄、绿、红、淡蓝和绿黄双色。1、总配电箱(总)开关电器的选择按规范总配电箱应设总隔离开关和分隔离开关,总熔断器和分路熔断器以及漏电保护器FQ。这些开关电器“按正常运行条件选择,按短路条件进行进行校验。”但结合开关电器的分段能力及临时用工程的一般规律和用途,可以不作详细的短路校验。(1)熔断器熔体(丝)的选择。通常熔体选择的条件是:熔体额定电压不低于电气线路的额定电压UEU1。熔体的定额电流(计算电流)IERIJ对配电线

11、路进行短路保护,要求熔体的定额电流IERI1(I1为电线电缆的长期允许电流)。IJ=382.7A进户电缆的长期允许电流为388A ,查表4-1,选RM10熔体额定电流IER=260A熔断器(熔管)的定额电流为500A.各路干线开关均选用DZ系列自动开关(其中为长延时脱扣器),由表中选用,H为高级型,Y为一般型,J为较高型,G为最高型。Ij1=108.7A,总1分箱用VV-370mm2+235mm2的载流量I=191A,采用DZ20Y-200/3300复式脱扣器整定额定电流量为200A。Ij2=74A, 总2分箱用VV-335mm2+216 mm2的载流量I=90A的电缆供电,此段干线的最大电动

12、机塔机主机22.5KW的起动电流为额定电流(42)的6-7倍,选择DZ开关同尖峰电流的关系。IERK,(IiF+IJ2)=0.6(642+74)=195.6A.选择DZ20Y-200/3300复式脱扣器整定电流为200A.IJ3=32.3A,总-3分箱用VV-3*10MM2+26MM2的I=44A电缆供应,此段干线最大电动机为5.5KW.IER=0.6(612+32.3)=62.6A采用DZ20Y-100/3300,复式脱扣器整定电流为63A.IJ4=70.5A,总-4分箱用VV-0.6/1KV-325MM2+216MM2电缆,I=74A,此段干线施工电梯中最大电动机为7.5KW,考虑到尖峰电

13、流影响,IER=0.6(616.25+70.5)=101A采用DZ20Y-200/300复式脱扣器整定电流为125A。总隔离开关和分路隔离开关的选择.隔离开关必须在无负荷的条件下分闸、合闸,其定额容量应大于电线电缆的长期允许载流量。IJ=237.8A,进户允许电流I=269A。总隔离开关为HD加护罩380V,3极400A,各分路隔离开关(计4个)均为HD加护罩380V,3极,3路为200A,1路为100A。漏电保护器FQ的选择。总箱内设置一个总FQ,220/380V,4极400A,额定漏电动作电流为75150MA之间。总配电箱开关电器与接线。根据前述,总配电箱开关电器接线图6-2:图6-2总配

14、电箱设总漏电保护器接线图若大容量400A的4极漏电保护器购置有困难时,可在各分路干线上安装漏电保护器(FQ)。若FQ都有DZ20Y的功能和分断能力,则可不设置DZ断路器。根据FQ的产品系列,也可以选用220380V、 4极 、200A和100A,定额漏电动作电流为50-150MA之间的漏电保护器.于是,总配电箱的电器及接线如图6-3所示。2.第1分配电箱开关电器的选择图6-3 总配电箱设分路漏电保护器接线图DZ20系列开关选择第1分配电箱内只设置2台焊机,其定额容量是:PJI=38KW PJ2=57.5KW COS=0.85 IJ1=170.7A IJ1.1=38A/0.38*0.85*3 =67.9A IJ1.2=57.5A/0.380.853 =102.8A 1分箱总开关DZ20Y-200/3300,脱扣整定电流
