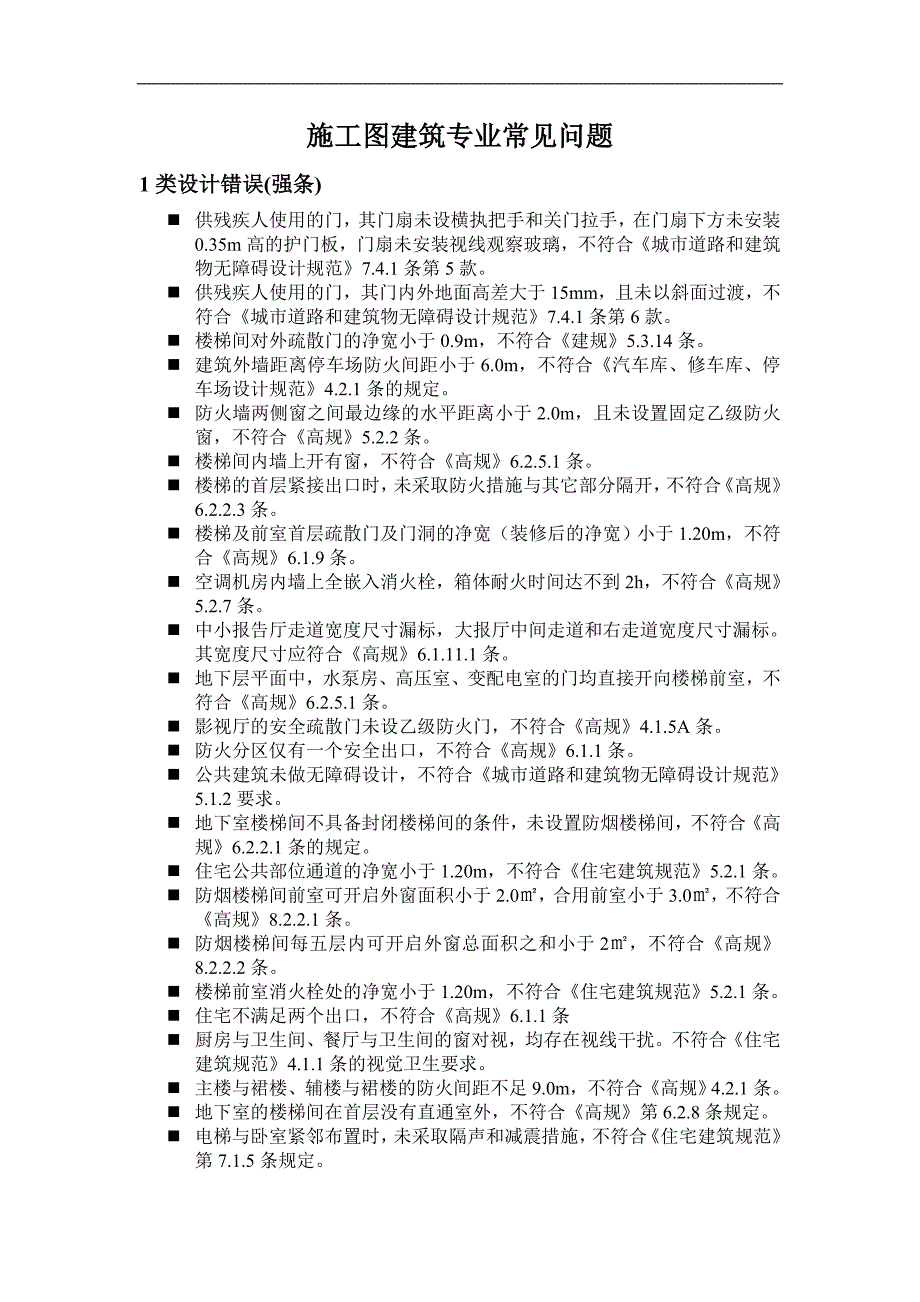

1、施工图建筑专业常见问题1类设计错误(强条)n 供残疾人使用的门,其门扇未设横执把手和关门拉手,在门扇下方未安装0.35m高的护门板,门扇未安装视线观察玻璃,不符合城市道路和建筑物无障碍设计规范7.4.1条第5款。n 供残疾人使用的门,其门内外地面高差大于15mm,且未以斜面过渡,不符合城市道路和建筑物无障碍设计规范7.4.1条第6款。n 楼梯间对外疏散门的净宽小于0.9m,不符合建规5.3.14条。n 建筑外墙距离停车场防火间距小于6.0m,不符合汽车库、修车库、停车场设计规范4.2.1条的规定。n 防火墙两侧窗之间最边缘的水平距离小于2.0m,且未设置固定乙级防火窗,不符合高规5.2.2条。

2、n 楼梯间内墙上开有窗,不符合高规6.2.5.1条。n 楼梯的首层紧接出口时,未采取防火措施与其它部分隔开,不符合高规6.2.2.3条。n 楼梯及前室首层疏散门及门洞的净宽(装修后的净宽)小于1.20m,不符合高规6.1.9条。n 空调机房内墙上全嵌入消火栓,箱体耐火时间达不到2h,不符合高规5.2.7条。n 中小报告厅走道宽度尺寸漏标,大报厅中间走道和右走道宽度尺寸漏标。其宽度尺寸应符合高规6.1.11.1条。 n 地下层平面中,水泵房、高压室、变配电室的门均直接开向楼梯前室,不符合高规6.2.5.1条。n 影视厅的安全疏散门未设乙级防火门,不符合高规4.1.5A条。n 防火分区仅有一个安全

3、出口,不符合高规6.1.1条。n 公共建筑未做无障碍设计,不符合城市道路和建筑物无障碍设计规范5.1.2要求。n 地下室楼梯间不具备封闭楼梯间的条件,未设置防烟楼梯间,不符合高规6.2.2.1条的规定。n 住宅公共部位通道的净宽小于1.20m,不符合住宅建筑规范5.2.1条。n 防烟楼梯间前室可开启外窗面积小于2.0,合用前室小于3.0,不符合高规8.2.2.1条。n 防烟楼梯间每五层内可开启外窗总面积之和小于2,不符合高规8.2.2.2条。n 楼梯前室消火栓处的净宽小于1.20m,不符合住宅建筑规范5.2.1条。n 住宅不满足两个出口,不符合高规6.1.1条n 厨房与卫生间、餐厅与卫生间的窗

4、对视,均存在视线干扰。不符合住宅建筑规范4.1.1条的视觉卫生要求。n 主楼与裙楼、辅楼与裙楼的防火间距不足9.0m,不符合高规4.2.1条。n 地下室的楼梯间在首层没有直通室外,不符合高规第6.2.8条规定。n 电梯与卧室紧邻布置时,未采取隔声和减震措施,不符合住宅建筑规范第7.1.5条规定。n 住宅的公共出入口位于入户花园下部,未采取防止物体坠落伤人的安全措施,不符合住宅建筑规范5.2.4条。n 住宅虽有两个安全出口,但两个安全出口之间的距离小于5m,不符合高规6.1.5条。 n 钢化夹胶玻璃应标为安全夹胶玻璃,并应标明夹胶厚度不小于0.76mm。n 商铺面积大于120M2设一个门,不符合

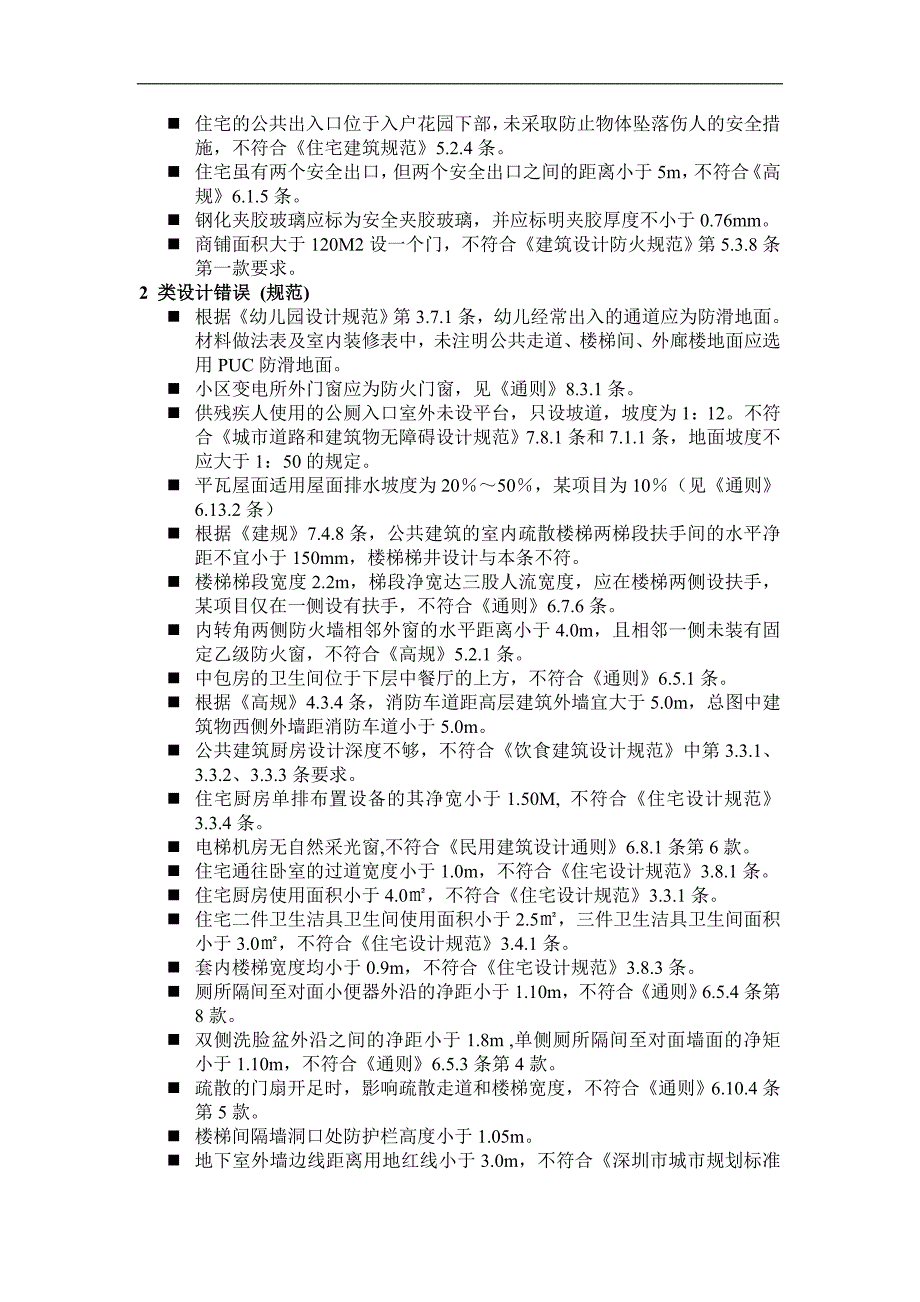

5、建筑设计防火规范第5.3.8条第一款要求。2 类设计错误 (规范)n 根据幼儿园设计规范第3.7.1条,幼儿经常出入的通道应为防滑地面。材料做法表及室内装修表中,未注明公共走道、楼梯间、外廊楼地面应选用PUC防滑地面。n 小区变电所外门窗应为防火门窗,见通则8.3.1条。n 供残疾人使用的公厕入口室外未设平台,只设坡道,坡度为1:12。不符合城市道路和建筑物无障碍设计规范7.8.1条和7.1.1条,地面坡度不应大于1:50的规定。n 平瓦屋面适用屋面排水坡度为2050,某项目为10(见通则6.13.2条)n 根据建规7.4.8条,公共建筑的室内疏散楼梯两梯段扶手间的水平净距不宜小于150mm,

6、楼梯梯井设计与本条不符。n 楼梯梯段宽度2.2m,梯段净宽达三股人流宽度,应在楼梯两侧设扶手,某项目仅在一侧设有扶手,不符合通则6.7.6条。n 内转角两侧防火墙相邻外窗的水平距离小于4.0m,且相邻一侧未装有固定乙级防火窗,不符合高规5.2.1条。n 中包房的卫生间位于下层中餐厅的上方,不符合通则6.5.1条。n 根据高规4.3.4条,消防车道距高层建筑外墙宜大于5.0m,总图中建筑物西侧外墙距消防车道小于5.0m。n 公共建筑厨房设计深度不够,不符合饮食建筑设计规范中第3.3.1、3.3.2、3.3.3条要求。n 住宅厨房单排布置设备的其净宽小于1.50M, 不符合住宅设计规范3.3.4条

7、。n 电梯机房无自然采光窗,不符合民用建筑设计通则6.8.1条第6款。n 住宅通往卧室的过道宽度小于1.0m,不符合住宅设计规范3.8.1条。n 住宅厨房使用面积小于4.0,不符合住宅设计规范3.3.1条。n 住宅二件卫生洁具卫生间使用面积小于2.5,三件卫生洁具卫生间面积小于3.0,不符合住宅设计规范3.4.1条。n 套内楼梯宽度均小于0.9m,不符合住宅设计规范3.8.3条。n 厕所隔间至对面小便器外沿的净距小于1.10m,不符合通则6.5.4条第8款。n 双侧洗脸盆外沿之间的净距小于1.8m ,单侧厕所隔间至对面墙面的净矩小于1.10m,不符合通则6.5.3条第4款。n 疏散的门扇开足时

8、,影响疏散走道和楼梯宽度,不符合通则6.10.4条第5款。n 楼梯间隔墙洞口处防护栏高度小于1.05m。n 地下室外墙边线距离用地红线小于3.0m,不符合深圳市城市规划标准与准则8.3.3条的规定。(全国民用建筑工程设计技术措施2.2.3条,不得小于5.0m。)n 汽车坡道详图中,坡道两侧未用防火墙与停车区隔开,坡道的出入口未采用特级防火卷帘与停车区隔开,不符合汽车库、修车库、停车场设计防火规范5.3.3条。n 地下层平面的停车位太窄,不符合汽车库设计规范4.1.2和4.1.4条的规定。n 环形坡道处横坡未设超高,不符合汽车库建筑设计规范第4.1.11条的规定。n 基地道路与城市道路连接时,道

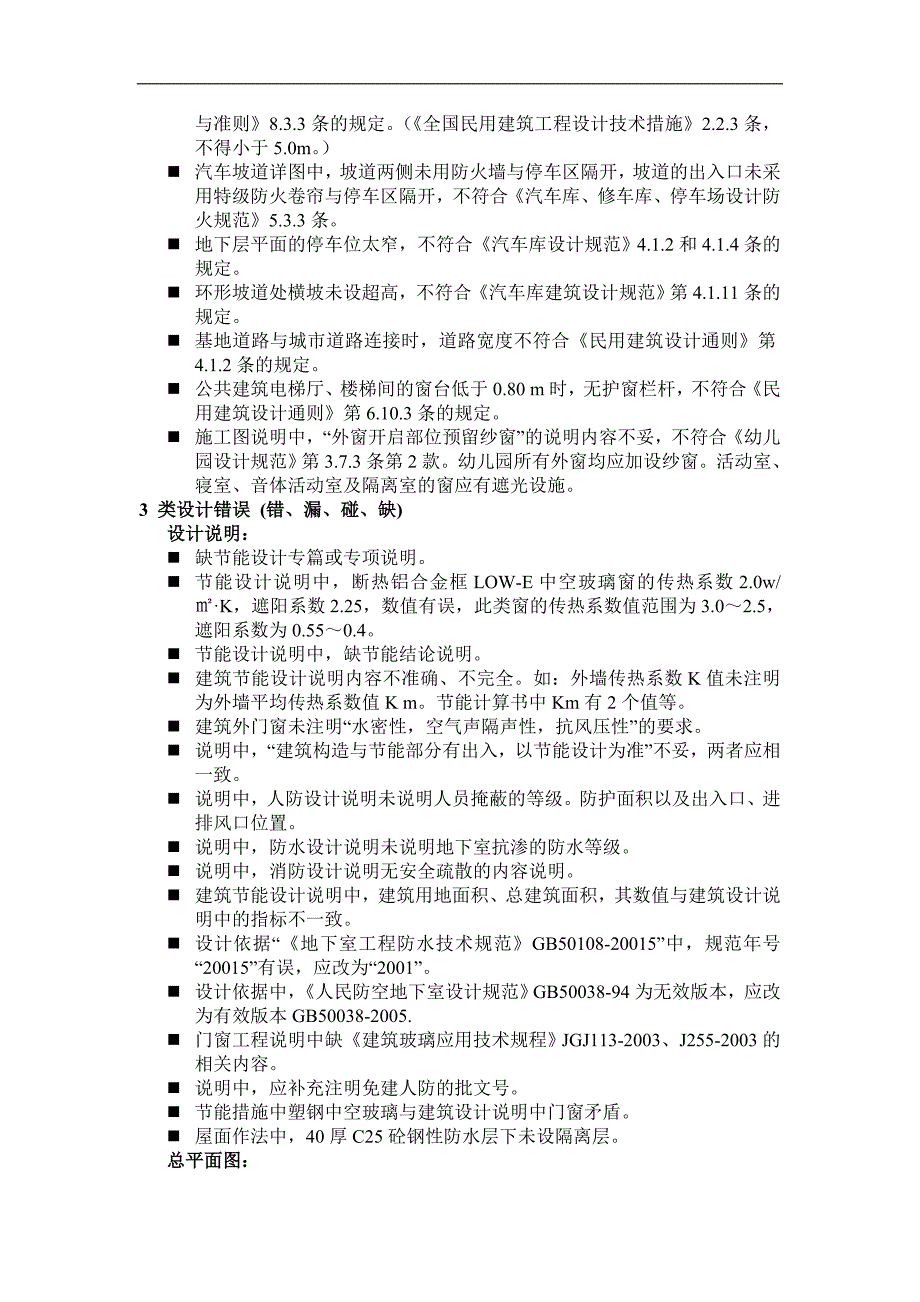

9、路宽度不符合民用建筑设计通则第4.1.2条的规定。n 公共建筑电梯厅、楼梯间的窗台低于0.80 m时,无护窗栏杆,不符合民用建筑设计通则第6.10.3条的规定。n 施工图说明中,“外窗开启部位预留纱窗”的说明内容不妥,不符合幼儿园设计规范第3.7.3条第2款。幼儿园所有外窗均应加设纱窗。活动室、寝室、音体活动室及隔离室的窗应有遮光设施。3 类设计错误 (错、漏、碰、缺)设计说明:n 缺节能设计专篇或专项说明。n 节能设计说明中,断热铝合金框LOW-E中空玻璃窗的传热系数2.0w/K,遮阳系数2.25,数值有误,此类窗的传热系数值范围为3.02.5,遮阳系数为0.550.4。n 节能设计说明中,

10、缺节能结论说明。n 建筑节能设计说明内容不准确、不完全。如:外墙传热系数K值未注明为外墙平均传热系数值K m。节能计算书中Km有2个值等。n 建筑外门窗未注明“水密性,空气声隔声性,抗风压性”的要求。n 说明中,“建筑构造与节能部分有出入,以节能设计为准”不妥,两者应相一致。n 说明中,人防设计说明未说明人员掩蔽的等级。防护面积以及出入口、进排风口位置。n 说明中,防水设计说明未说明地下室抗渗的防水等级。n 说明中,消防设计说明无安全疏散的内容说明。n 建筑节能设计说明中,建筑用地面积、总建筑面积,其数值与建筑设计说明中的指标不一致。n 设计依据“地下室工程防水技术规范GB50108-2001

11、5”中,规范年号“20015”有误,应改为“2001”。n 设计依据中,人民防空地下室设计规范GB50038-94为无效版本,应改为有效版本GB50038-2005.n 门窗工程说明中缺建筑玻璃应用技术规程JGJ113-2003、J255-2003的相关内容。n 说明中,应补充注明免建人防的批文号。n 节能措施中塑钢中空玻璃与建筑设计说明中门窗矛盾。n 屋面作法中,40厚C25砼钢性防水层下未设隔离层。总平面图:n 总平面图中,建筑物名称未注。n 总平面图中,地下室外墙退用地红线距离未标。n 总平面图中,西北侧商业部分的无障碍坡道设计与建筑单体首层平面不一致。n 总平面图中,住宅入口处无障碍坡

12、道设计与建筑单体首层平面不一致。平面、立面、剖面图:n 地下汽车库人员安全出口处、设备房房门前设停车位,影响安全疏散。n 人防区与非人防区分界处汽车通行口部缺二次封堵做法。n 建筑首层地下室送风井的进风口、排风井的排风口平面均未表示。n 残疾人坡道未注坡度,残疾人坡道无大样索引号。 n 阳台有雨水管处的墙上空调留洞位置不对,空调管与雨水管有交叉,空调管无法安装。n 立面图中雨水管漏画。n 剖面图中楼梯表示不全、剖面图与平面剖断号编号不一致。n 卫生间内无障碍小便器与无障碍厕位的标注不全。n 自动扶梯处栏杆缺作法索引。 n 滴水细部尺寸及做法表示不明确。n 屋面未标明坡屋面坡度,局部屋顶未注标高

13、。n 屋面排水沟大样号漏标。n 屋面花架无细部尺寸及大样做法。n 屋面检修爬梯大样号漏标。n 配电间、柴油发电机房门洞太小,设备进不去,应有便于设备安装的措施。n 平面图中,局部外墙门、窗或幕墙编号漏标。n 集水沟尺寸漏标。n 集水井尺寸及大样号漏标。n 立面图外装饰材料及颜色漏标,线脚做法缺大样索引。n 立面洞口标高标注不全,局部洞口标高漏标。n 立面图中的轻钢玻璃雨蓬,应注明玻璃为安全夹层玻璃,其夹胶厚度不应小于0.76mm。n 剖面内门洞标高漏标。节点详图:n 台阶详图的栏杆扶手画法与平面不符。n 栏杆主杆与预埋件固定连接方式、埋件大小均未标。n 节点详图,玻璃栏板未注明安全夹胶玻璃栏板

14、。n 幕墙封堵防火板厚度未标。幕墙预埋件大小未标。n 楼梯详图中,临空栏杆扶手高度尺寸及详图号未标。n 女儿墙压顶排水方向画反了,且细部尺寸标注不全。n 凸窗顶板排水坡、滴水做法、细部尺寸标注不全。n 内排水沟宽度、泛水高度尺寸未标。n 节点详图栏杆高度尺寸及阳台栏杆详图A不一致。n 节点A阳台栏杆详图中,扁钢厚度、宽度、长度均未标注。n 女儿墙压顶排水坡及细部尺寸标注不全。n 空调室外机位板顶排水坡漏标,滴水细部尺寸及做法漏标。n 楼梯详图中,节点大样的金属栏杆直径、间距未标注。n 详图中“轻钢玻璃雨蓬详厂家设计”,应注明为“轻钢安全夹层玻璃雨蓬夹胶厚度不小于0.76mm,具体做法详厂家设计。”n 汽车坡道详图与地下一层平面不符。n 前室加压风井尺寸标注不完全。n 大样详图号与平面中索引号不一致。n 楼梯大样图中,未表示防止儿童攀滑的措施。节能计算书:n 住宅部分采用PVC塑料窗,商业部分采用断桥铝合金Low-E中空玻璃,而设计图纸门窗表中均为铝合金窗。n 设计说明中外墙保温材料选用挤塑聚苯板,而计算书中采用EPS板。n 围护结构热工系数中,地面及地下室外墙R值有误。n 各栋围护结构热工性能参数汇总表中,外窗综合遮阳系数SW值均与计算书结果不符。n 缺外窗可开启面积与地面面积比计算书。n 计算书外窗遮阳系数与设计图纸对不上。n 外墙计算中缺贴面砖外墙的热工参数
