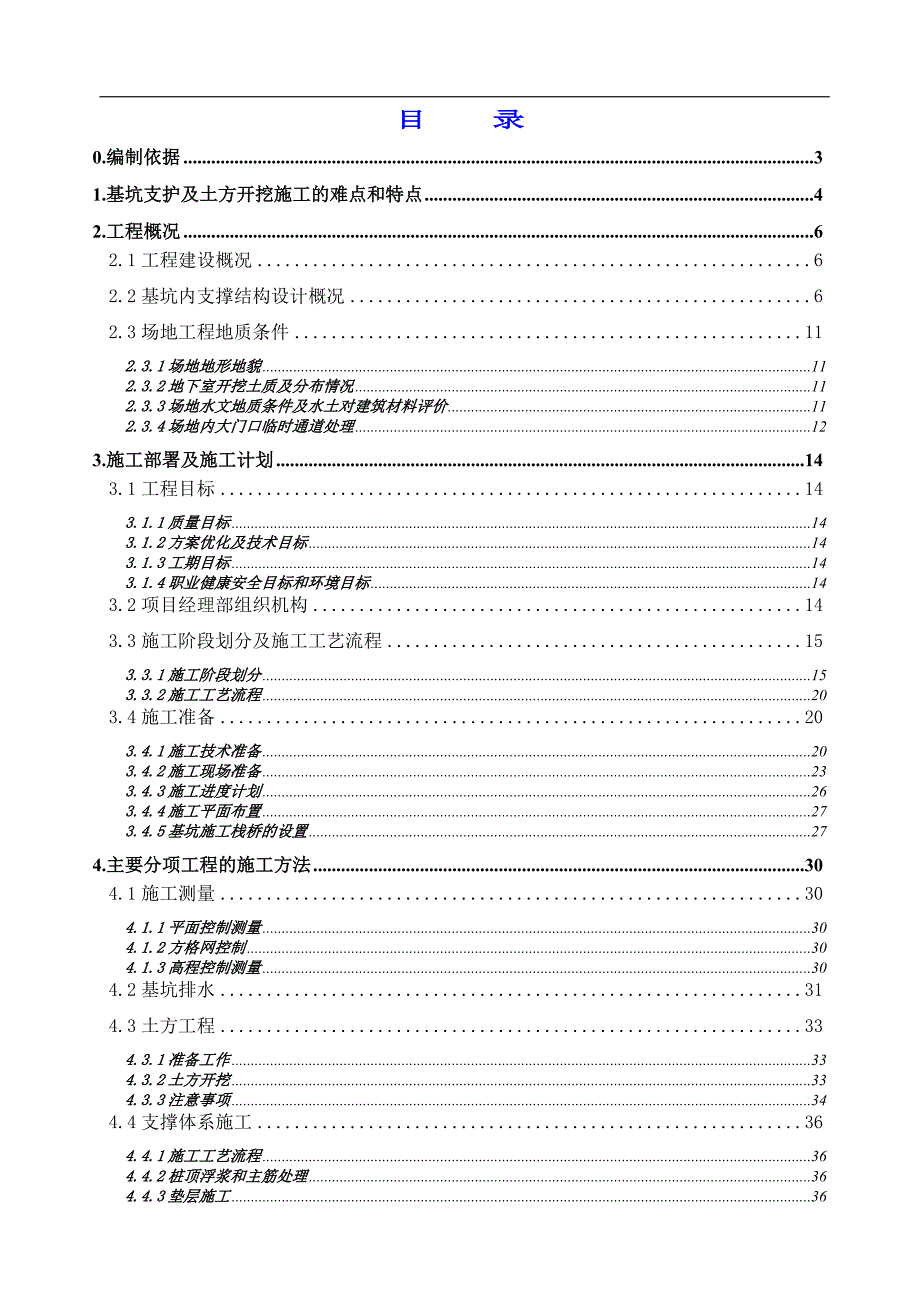

1、目 录0.编制依据31.基坑支护及土方开挖施工的难点和特点42.工程概况62.1工程建设概况62.2基坑内支撑结构设计概况62.3场地工程地质条件112.3.1场地地形地貌112.3.2地下室开挖土质及分布情况112.3.3场地水文地质条件及水土对建筑材料评价112.3.4场地内大门口临时通道处理123.施工部署及施工计划143.1工程目标143.1.1质量目标143.1.2方案优化及技术目标143.1.3工期目标143.1.4职业健康安全目标和环境目标143.2项目经理部组织机构143.3施工阶段划分及施工工艺流程153.3.1施工阶段划分153.3.2施工工艺流程203.4施工准备203.

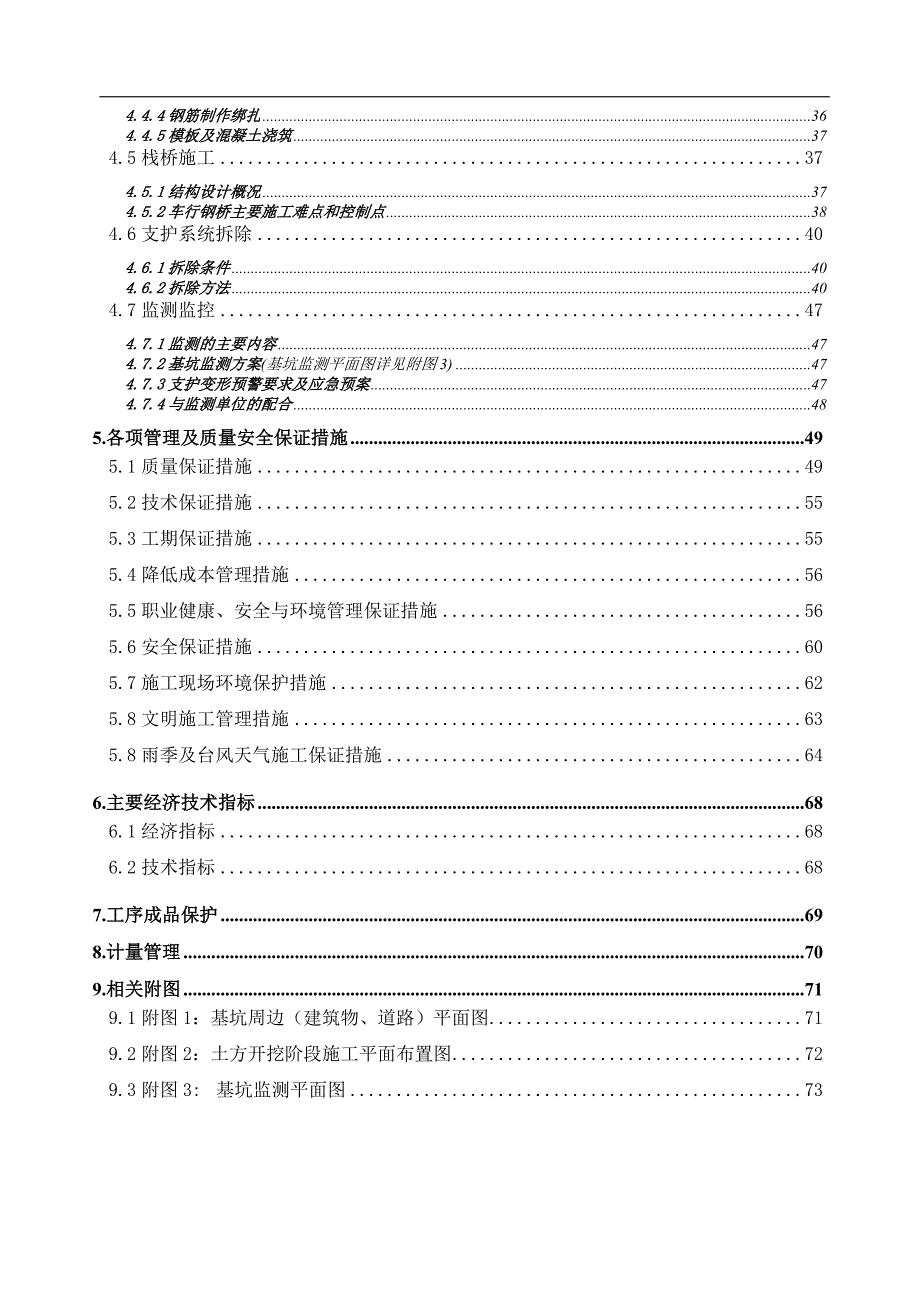

2、4.1施工技术准备203.4.2施工现场准备233.4.3施工进度计划263.4.4施工平面布置273.4.5基坑施工栈桥的设置274.主要分项工程的施工方法304.1施工测量304.1.1平面控制测量304.1.2方格网控制304.1.3高程控制测量304.2基坑排水314.3土方工程334.3.1准备工作334.3.2土方开挖334.3.3注意事项344.4支撑体系施工364.4.1施工工艺流程364.4.2桩顶浮浆和主筋处理364.4.3垫层施工364.4.4钢筋制作绑扎364.4.5模板及混凝土浇筑374.5栈桥施工374.5.1结构设计概况374.5.2车行钢桥主要施工难点和控制点3
3、84.6支护系统拆除404.6.1拆除条件404.6.2拆除方法404.7监测监控474.7.1监测的主要内容474.7.2基坑监测方案(基坑监测平面图详见附图3)474.7.3支护变形预警要求及应急预案474.7.4与监测单位的配合485.各项管理及质量安全保证措施495.1质量保证措施495.2技术保证措施555.3工期保证措施555.4降低成本管理措施565.5职业健康、安全与环境管理保证措施565.6安全保证措施605.7施工现场环境保护措施625.8文明施工管理措施635.8雨季及台风天气施工保证措施646.主要经济技术指标686.1经济指标686.2技术指标687.工序成品保护69

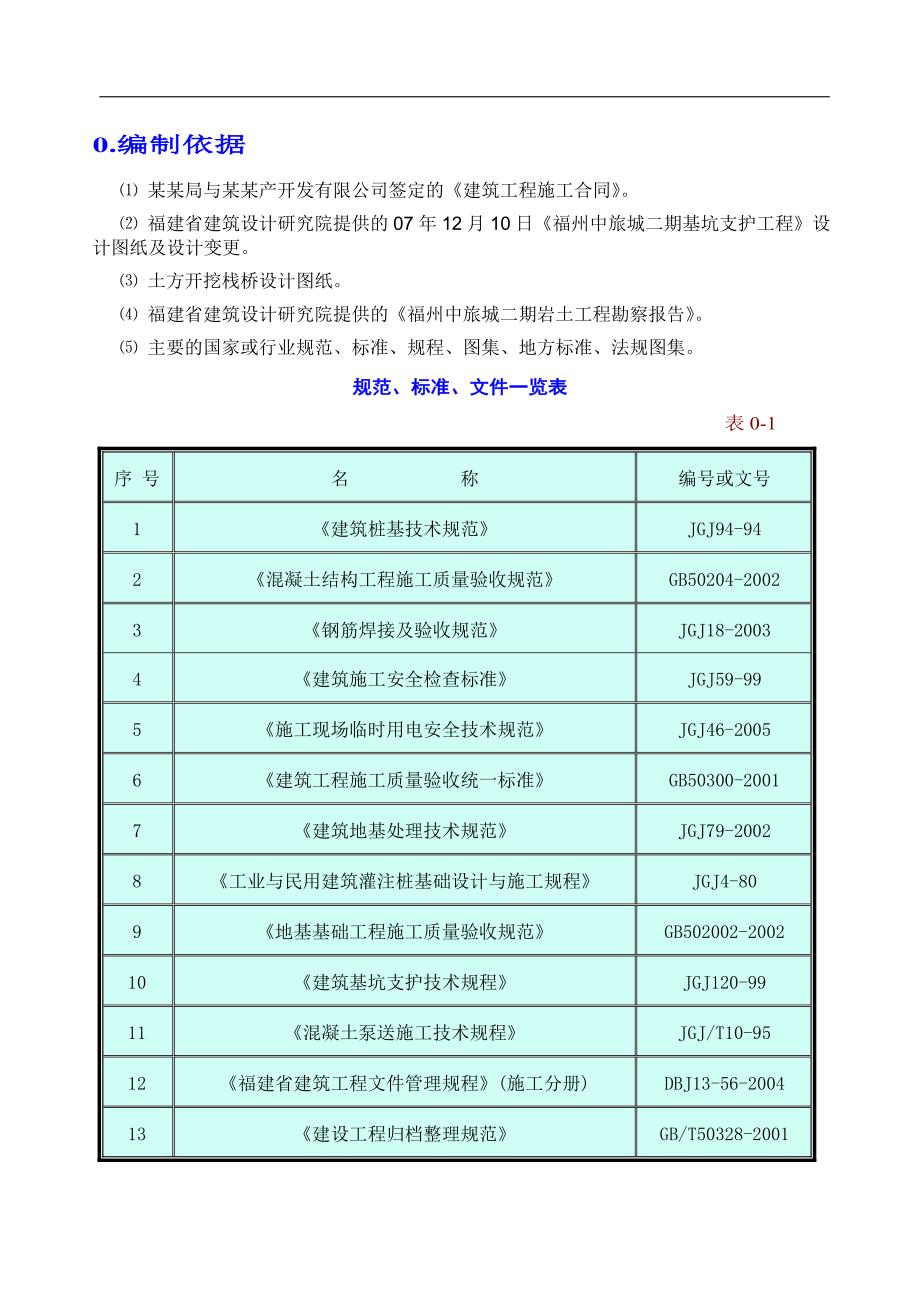

4、8.计量管理709.相关附图719.1附图1：基坑周边（建筑物、道路）平面图719.2附图2：土方开挖阶段施工平面布置图729.3附图3: 基坑监测平面图730.编制依据 某某局与某某产开发有限公司签定的建筑工程施工合同。 福建省建筑设计研究院提供的07年12月10日福州中旅城二期基坑支护工程设计图纸及设计变更。 土方开挖栈桥设计图纸。 福建省建筑设计研究院提供的福州中旅城二期岩土工程勘察报告。 主要的国家或行业规范、标准、规程、图集、地方标准、法规图集。规范、标准、文件一览表 表0-1序 号名 称编号或文号1建筑桩基技术规范JGJ94-942混凝土结构工程施工质量验收规范GB50204-20
5、023钢筋焊接及验收规范JGJ18-20034建筑施工安全检查标准JGJ59-995施工现场临时用电安全技术规范JGJ46-20056建筑工程施工质量验收统一标准GB50300-20017建筑地基处理技术规范JGJ79-20028工业与民用建筑灌注桩基础设计与施工规程JGJ4-809地基基础工程施工质量验收规范GB502002-200210建筑基坑支护技术规程JGJ120-9911混凝土泵送施工技术规程JGJ/T10-9512福建省建筑工程文件管理规程(施工分册)DBJ13-56-200413建设工程归档整理规范GB/T50328-20011.基坑支护及土方开挖施工的难点和特点1.1本工程地下
6、室土方开挖面积大，南北宽134.3141.7m，东西长142.1m，基坑开挖深度大，达18.3m，土方开挖量约33.5万m3；由于受每道内支撑需闭合形成整体受力特点限制，无法留置斜坡道作为土方运输通道，常规三层地下室福州目前未有设计栈桥作为土方运输通道先例，但根据本工程基坑为超深四层地下室和土方量大特点，应设计栈桥作为土方运输通道。1.2本工程地下室占地面积大，施工场地狭小，无专门材料堆放、加工场地，车辆无法沿地下室四周行走，因此原材料水平二次搬运频繁，影响机械使用效率、施工进度以及安全文明施工。1.3中旅城二期工地位于五四路中段，交通十分便利；但由于处于繁华路段，文明施工要求较高，车辆出场地
7、必须做好冲洗工作，土方车、混凝土搅拌车进出场地严禁有滴、撒、漏等现象。1.4本工程围护体系组成为（冲）钻孔灌注桩、水泥搅拌桩、支撑体系。在设计的整个围护体系中不具有止水功能，水泥搅拌桩不起止水作用。施工过程中如遇低于地下水位线作业的，需另行降水。1.5本工程基坑土方开挖较深，达到18.2m，基坑支护内支撑采用三层圆形钢筋混凝土支撑，施工跨越时间较长，土方开挖穿插钢筋、模板、混凝土、电焊、排水等工序，施工过程需要各班组的互相协作，确保各项工作顺利进行。1.6本工程基坑土方约在611月份开挖完成，刚好处在台风活动频繁季节，根据气象预报今年将有九个台风，因此需制定应急预防措施，确保基坑开挖安全。1.
8、7本工程由于西面房屋未拆迁影响，后变更地下室内缩，同时栈桥设计滞后，导致支撑桩施工较迟，未能与工程桩后退机同步施打，需二次复填砖渣垫路满足桩机行走和浇筑砼要求，并且不能利用第一道支撑先施工工序搭接，延长工程工期。同时受场地限制，钢格构支撑需要钩机场内转运后由吊车吊装放入成孔内焊接安装。1.8考虑使用功能地下室需要由原三层地下室变更为四层地下室，由于原地下三层围护桩已施打完毕，同时施工围护时周围一圈已开挖至-2.5m，为满足四层地下室支护需要，在原支护桩后侧需增加加强围护桩89根，需复填砖渣路走机，与原连续跳打相比打桩成本加高。1.9根据支护设计说明：“本场地对开挖有影响的地下水为浅部上层滞水，
9、水位埋深0.8 m3.7m，受大气降水和地表人工排水影响，中下部含水层即含砂质粘土圆角砾，含粘性土卵砾石水位埋深18.65m17.20m，由于承压含水层与基坑底之间为巨厚的游泥质土和粉质粘土，故下部含水层对本基坑开挖没有影响。”设计水泥搅拌桩为加固挡土，但由于西面离房屋太近，东面、北面围护离围墙距离1.5m2.5m，开挖至-3.3m，地表水排出后难免引起沉陷、开裂。因此建设单位在基坑开挖前，应委托有资质单位监测，并协调处理好上述问题。1.10根据塔吊起重吊装，附着安装位置特点，6台大塔吊需在土方开挖前全部安装完成，在地下室土方开挖阶段，塔吊利用率低，大型设备闲滞时间长。1.11四层超深地下室冲
10、（钻）孔桩砼超灌量难以控制，目前暂无好的准确控制方法，会审时建设单位要求按1.2m超灌量控制，实际砼超灌达45m左右，今后砍桩量大，部分可能又需接桩。1.12原华侨大厦拆除后，原地下室的冲（钻）孔桩桩顶标高均为-4.5m，在开挖过程中应随挖随砍桩。2.工程概况2.1工程建设概况福州中旅城二期项目位于福州市五四路黄金地段，东临五四路，与福建省外贸中心酒店（35层）隔路相望，南侧与闽侨大厦基建工地相依，北临福州闽江饭店（15层），西侧为省侨办宿舍，总用地面积为24979平方米（基坑周边建筑、道路平面图详见附图1）。本工程地下室为四层，群楼为七层商业用房，八层以上为三座46层住宅和一座40层商务办公
11、大楼，建筑高度149.35m。总建筑面积约24.16万m2，其中：地下室面积75000m2，地下室单层面积约18000m2。本工程地下室南北宽134.3141.7m，东西长142.1m，0.00相当于罗零高程7.60m，拆迁后原场地标高平均约为6.6m，相当于设计标高1.00m；地下室底板面标高为17.3m，底板厚0.60m,垫层厚0.1m，疏水层厚0.20m，基坑开挖深度为18.2m，周边一般为单桩承台（纯地下室），仅南侧周边局部为多桩承台，厚约2.80m。本工程基坑侧壁安全等级为级，重要性系数为1.10，基坑支护设计使用年限为一年。工程建设概况一览表表2-1工程名称福州中旅城二期 工程地址
12、福州市五四路128号（闽江饭店南侧）建设单位某某产开发有限公司设计单位福建建筑设计研究院（基坑支护）监理单位福州弘信工程监理有限公司监督单位福州市质量监督站施工单位某某局有限公司工程造价约7.0亿支护类型外支护：900（冲）钻孔灌注桩+600水泥搅拌桩，局部采用高压旋喷桩内支护：三层圆形钢筋混凝土支撑。2.2基坑内支撑结构设计概况 本工程基坑支护采用三层内撑式排桩支护结构，第一、二、三层支撑均采用圆形钢筋混凝土支撑，围护桩采用（冲）钻孔灌注桩桩型，桩径900mm，桩中心距1300mm，总桩数448根；因支护桩施工基本完成后，地下室由3层变更为4层，基坑深度增加3000mm，按照新的设计图纸，在
13、原支护桩后增加89根支护桩；原支护桩与桩之间（外侧）采用600mm水泥搅拌桩加固挡土，桩长16.5m,搅拌桩总桩数根，局部由于地下障碍物，改为采用高压旋喷桩设置在围护桩之间的后侧。内支撑采用钢筋混凝土圆拱撑，圆拱撑下设置48根立柱桩，立柱桩（支撑桩）采用格构式钢柱与（冲）钻孔灌注桩（800）组合桩（基坑支护结构平面图及支护剖面、大样图详图2.1.1-图2.2.3）。 基坑内支撑结构设计概况一览表 表2-2支 撑 柱采用格构式钢柱与（冲）钻孔灌注桩（800）组合桩第一道支撑圈梁QL（1-1）截面尺寸1500800mm环梁HL1（3-3）截面尺寸1800800mmQL（2-2）1500800mmH
