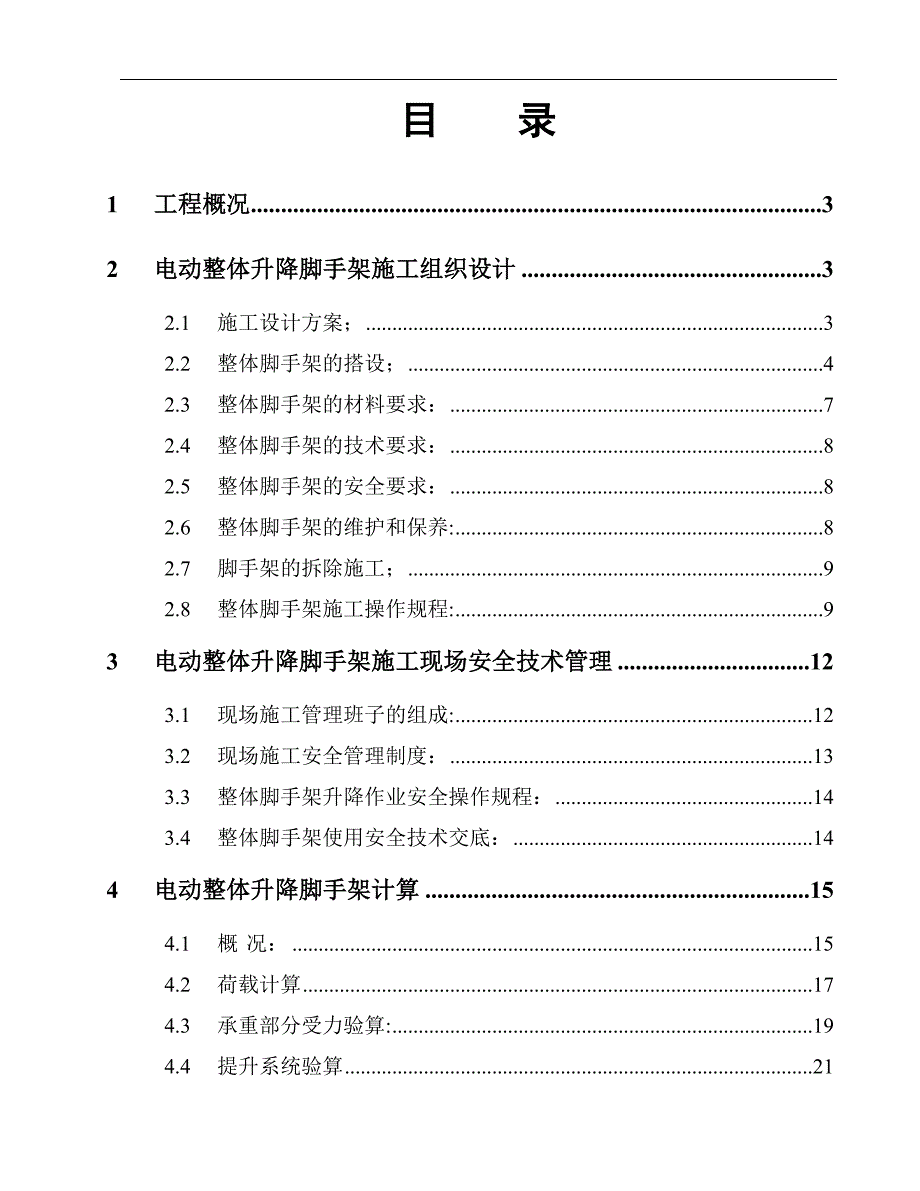

1、目 录1工程概况32电动整体升降脚手架施工组织设计32.1施工设计方案；32.2整体脚手架的搭设；42.3整体脚手架的材料要求：72.4整体脚手架的技术要求：82.5整体脚手架的安全要求：82.6整体脚手架的维护和保养:82.7脚手架的拆除施工；92.8整体脚手架施工操作规程:93电动整体升降脚手架施工现场安全技术管理123.1现场施工管理班子的组成:123.2现场施工安全管理制度：133.3整体脚手架升降作业安全操作规程：143.4整体脚手架使用安全技术交底：144电动整体升降脚手架计算154.1概 况：154.2荷载计算174.3承重部分受力验算:194.4提升系统验算214.5防倾覆装置

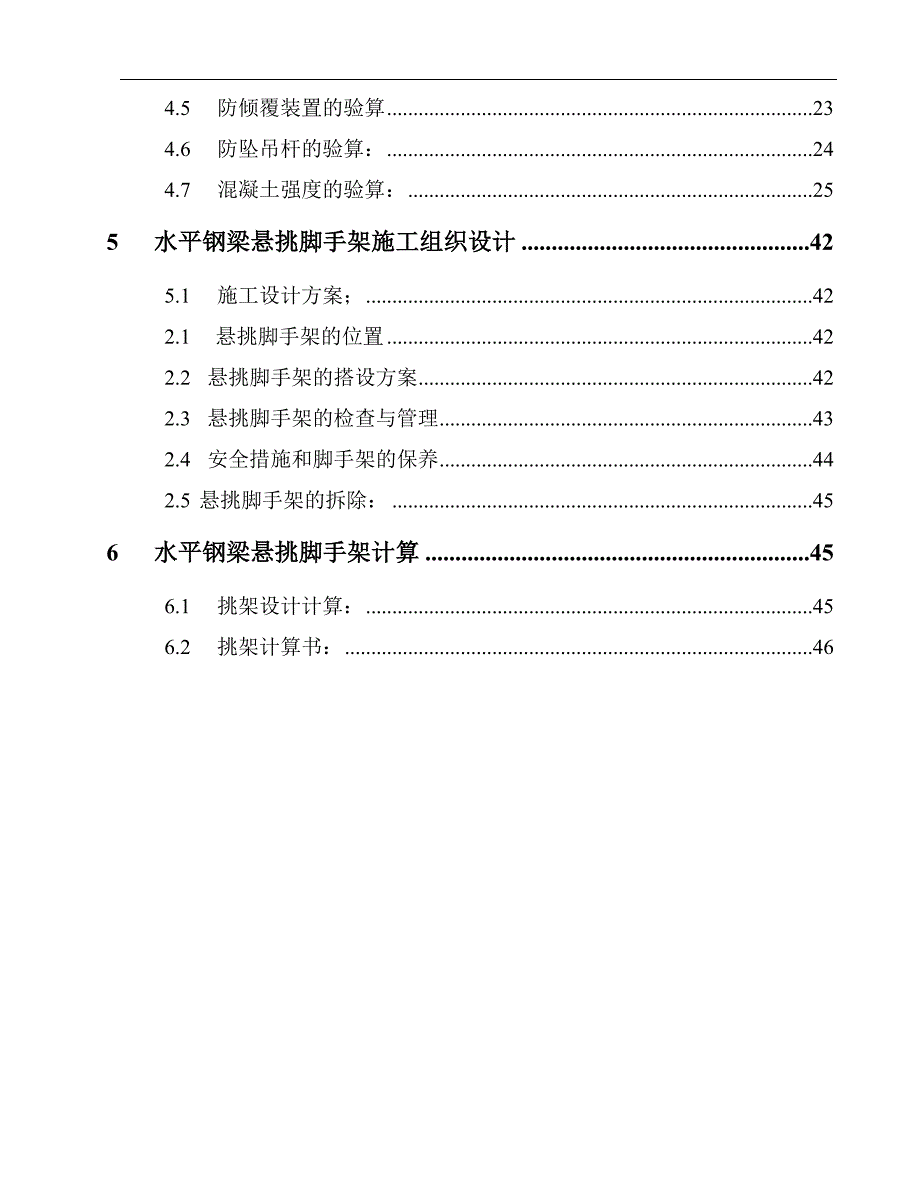

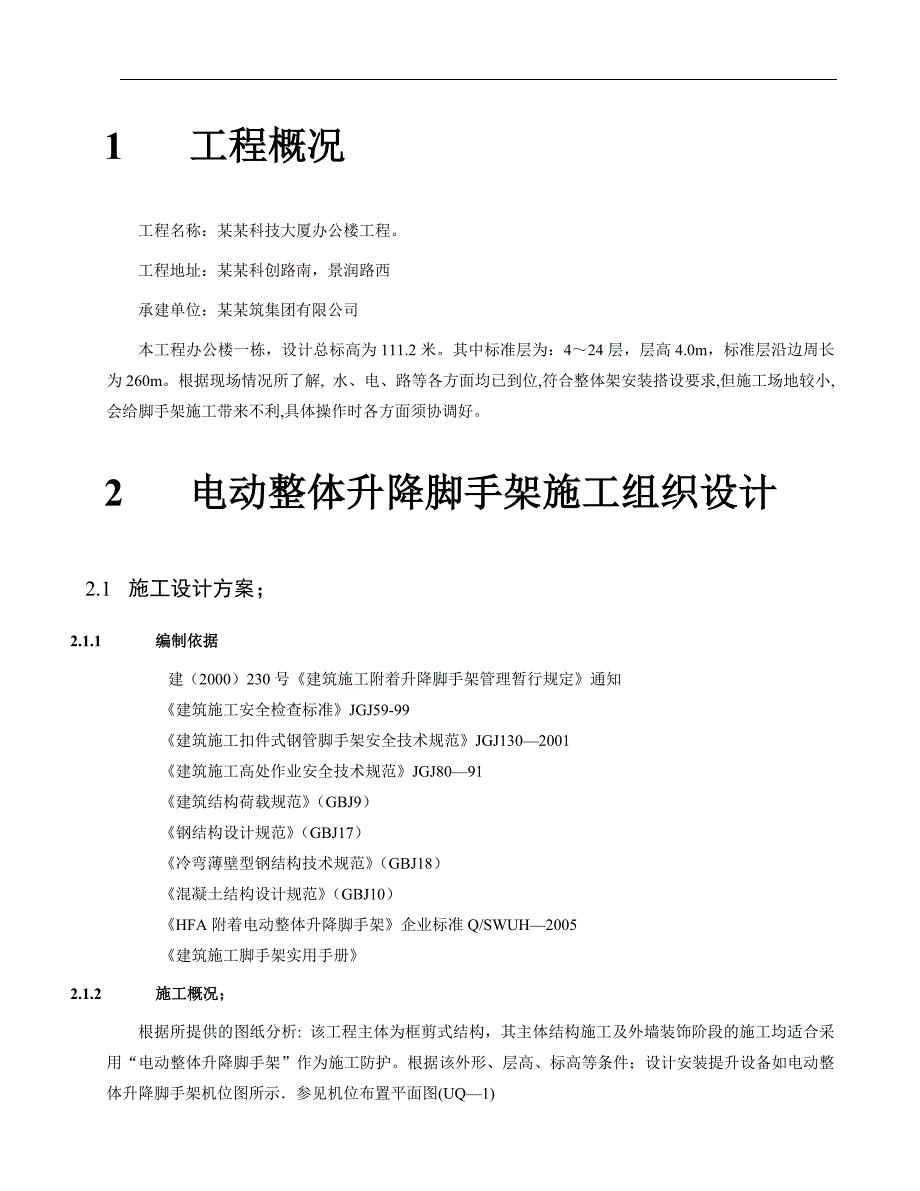

2、的验算234.6防坠吊杆的验算：244.7混凝土强度的验算：255水平钢梁悬挑脚手架施工组织设计425.1施工设计方案；422.1 悬挑脚手架的位置422.2 悬挑脚手架的搭设方案422.3 悬挑脚手架的检查与管理432.4 安全措施和脚手架的保养442.5 悬挑脚手架的拆除：456水平钢梁悬挑脚手架计算456.1挑架设计计算：456.2挑架计算书：461 工程概况工程名称：某某科技大厦办公楼工程。工程地址：某某科创路南，景润路西承建单位：某某筑集团有限公司本工程办公楼一栋，设计总标高为111.2米。其中标准层为：424层，层高4.0m，标准层沿边周长为260m。根据现场情况所了解, 水、电、
3、路等各方面均已到位,符合整体架安装搭设要求,但施工场地较小,会给脚手架施工带来不利,具体操作时各方面须协调好。2 电动整体升降脚手架施工组织设计2.1 施工设计方案；2.1.1 编制依据 建（2000）230号建筑施工附着升降脚手架管理暂行规定通知建筑施工安全检查标准JGJ59-99建筑施工扣件式钢管脚手架安全技术规范JGJ1302001建筑施工高处作业安全技术规范JGJ8091建筑结构荷载规范（GBJ9）钢结构设计规范（GBJ17）冷弯薄壁型钢结构技术规范（GBJ18）混凝土结构设计规范（GBJ10）HFA附着电动整体升降脚手架企业标准Q/SWUH2005建筑施工脚手架实用手册2.1.2 施
4、工概况；根据所提供的图纸分析: 该工程主体为框剪式结构，其主体结构施工及外墙装饰阶段的施工均适合采用“电动整体升降脚手架”作为施工防护。根据该外形、层高、标高等条件；设计安装提升设备如电动整体升降脚手架机位图所示参见机位布置平面图(UQ1)根据所提供的图纸分析:结构在轴线68的中庭部分需搭设悬挑脚手架，详见第5、第6部分内容。根据标准层层高4.00m，整体架搭设高度为17.10 m，9.5步架（搭设高度为17.10m），最大架体跨度6.40m，最大架体单元面积109.44，最大架体单元自重为36.05KN（恒载）。架体搭设总面积为：4446。参见机位布置平面图(UQ1)。电动升降整体脚手架防护
5、范围为；424层，整体架在4层基础上搭设。待整体架根据工程进度搭设至二个楼层高度后，安装好下拉杆，与主体结构附着。参见附图UQ7）（UQ11）。即可拆除下部落地脚手架。根据工程进度搭设至四个楼层高度后，即可根据施工进度进入提升作业阶段。在结构施工中，电梯始终在电动升降整体脚手架下部，当整体架提升至设计的最高处，还需架体停留一段时间，则将所预留机位（具体机位根据人货电梯的位置而定）架体拆除，留出空间给电梯施工，并安装好整体架断口。2.1.3 注意事项；为保证架体的稳定性，在结构每层楼面门洞处预埋临时拉结钢管，剪力墙处用穿墙螺杆固定钢管，用扣件与架体构成临时拉结。参见附图（UQ8）电动升降整体脚手
6、架的搭、拆阶段，塔吊、施工电梯等垂直运输设备应积极配合吊运材料, 确保施工进度。脚手架设计施工荷载为架体上部二层，3 kN/m2/层，禁止使用集中荷载和偏心荷载。在施工过程中，任何人都不得把外架作为装模的支撑。若确实影响施工需要拆除，必须通知甲、乙双方负责人，另找解决加固方法。电动升降脚手架只承受架体自重荷载，提升时所有建筑材料及各类杂物都要清理下架，以免发生意外，架体搭设完毕提升前，总包方应对有关工种进行技术交底，要求各种材料、设备等不得超出外墙边线250，以免影响架体提升作业。同时，在架体提升过程中以及提升架体到位后未固定好之前，除了外架班操作工人外，任何人不得在架体上滞留，更不得上架施工
7、。2.2 整体脚手架的搭设；电动升降整体脚手架是一项全新的施工工艺，适合高层建筑外墙使用，它是由钢管和扣件组成的外墙脚手架，其中包括提升机、承重托架、竖向主框架、竖向副框架、水平槽钢、防倾斜组件、提升梁、防坠梁、附墙拉杆、固定镙栓及与之配套的电器控制系统组成，主要用于高层工程主楼的结构施工与装修工程施工中外墙防护。仅需搭设相当于建筑物4层高度的外架，即可满足施工需要，具有操作方便、安全可靠、经济实用等优点。本脚手架施工系高空作业，使用操作必须严格按照本规程的要求及现行的施工规范进行。2.2.1 准备工作:技术员、施工人员必须熟悉本脚手架设计图，掌握技术要领，组织有关人员进行技术交底。确定整体升
8、降脚手架机位布置的具体位置，落实所依附的钢筋混凝土梁或框架柱的位置、轴号，按照实际需要决定采用一般或特殊加工的承重托架和承重支架规格；设计预留孔位置。按照设计备齐所需材料，在现场分类堆放，严格检查所备材料、配件是否符合质量标准后方可投入使用。2.2.2 承重托架的搭设：承重托架安放时。根据机位图以最大外墙沿线设置。本工程为框剪结构，结构外模施工主要采用小型钢模板拼制的大模或是木板拼制的大模，同时电动整体脚手架还要作为外墙装饰施工阶段的防护，所以，从安全防护和便于施工的角度综合考虑。机位（架体内侧）离墙距离设定在450mm。在标高 15.2 m处搭设井字架以安放承重托架，参见附图（UQ2）然后根
9、据工程进度竖立门式架，搭设桁架及上部架体。安装时承重托架必须用水平尺调平，然后用钢管进行固定。在现场施工时，可视其具体情况而采用具体方法处理。2.2.3 桁架的搭设： 桁架的立杆为竖向主框架及竖向副框架，竖向框架由483.5焊管与3孔定位法兰盘以及水平槽钢联接板焊接而成的门式框架。每步脚手高为1900，整个提升架搭设高度为17.1。大横杆用十字扣装于两框架内侧，小横杆用十字扣装于大横杆下方并扣在立杆上，其搭设步骤为：在承重托架基础上，安装竖向主框架，再装由6.3槽钢钻孔成型的桁架上、下槽钢及中间的付门式框架，再安装桁架两门式架间的斜撑管（斜撑管由483.5焊管与吊耳焊接成型）。桁架即成整体；参
10、见附图（UQ3）。在水平桁架的基础上，将一端焊接好法兰盘的脚手管用螺栓与水平桁架联接，然后按普通脚手架的要求搭设上部架体。2.2.4 整体脚手架上部架体的搭设；上部架体按普通架搭设规范要求施工，机位处的立杆采用竖向框架，剪刀撑下端联接处设置在桁架底部。具体搭设施工程序为： 竖向框架内立杆外立杆大横杆-小横杆搁栅防护栏杆斜拉杆连墙杆铺踩笆安全网。架体搭设过程中，大剪刀撑应随架体搭设高度同步搭设。2.2.5 防倾覆的安装：为确保架体的平稳升降,在提升脚手架上单独设置了防倾覆装置，防倾覆装置是由安装在架体上的导轨（10工字钢）及固定在结构上的导轮总成组成，架体在提升过程中，导轮镶嵌在工字钢凹槽所形成
11、的导轨中相对移动，保证了架体垂直方向的稳定性， 2.2.5.1 安装要求：将防倾10#工字钢垂直安装于整体架上，安装时应调整10#工字钢上、下两端与主体垂直线的距离，上、下端允许误差小于150mm，左、右端允许误差小于100mm。将防倾斜导轮组的后座与主体进行联接，安装好固定螺栓，然后将导轮组件套在导轨适当的部位，再根据现场具体情况，固定于主体结构上。与主体附着采用预留孔或预埋钢管等形式，参见附图（UQ5）,安装时注意控制两个导轮的水平度。2.2.5.2 水平安装位置：根据现场机位布置及主体结构的具体情况，选择安装位置（必须是竖向主框架的一侧）。安装时注意导轮组件上的导轮须与主框架上的导轨平行
12、。2.2.6 限载联动防坠器的安装:本工程采用JF5000型限载联动防坠装置是由桂林圣安建筑外架技术开发部研制，具有限载、联动、防坠三大功能的最新科研产品。该产品具有设计新颖、结构合理、安装方便、灵敏度高、实用性强等特点，是提升脚手架防止高空坠落事故的理想防坠装置。该产品经上海市建设工程施工现场机械检测中心进行现场检测，通过由上海市建委、科技委组织专家小组进行的技术鉴定。同时申请了国家专利，申请号为ZL97242734.1。2.2.6.1 使用原理：JF5000型限载、联动防坠器是以限载联动装置与锁紧装置为主要部件组成的限载联动防坠装置。本装置根据弹簧钢板弹性变形位移量与受力荷载呈对应关系，设
13、定限位开关的控制距离，直接将提升力的机械变化，通过限位开关转换成电信号，反馈至升降脚手架的集群控制电路中，进行报警、显示及停机等动作，达到自动控制目的。万一提升机械断链或脱钩而发生架体坠落时，利用弹簧钢板突然失载后所产生的反作用力，通过杠杆作用带动凸轮下压，在下坠的瞬间将架体防坠吊杆锁住，并同时自动关机，达到防止架体坠落、保证安全的目的。2.2.6.2 安装与调试:将装有防坠装置的提升梁平行吊装在各机位处，进行调平，上部通过上拉杆与建筑物连接，下部通过电动葫芦与承重托架连接。将防坠吊杆（28圆钢）上部穿过防坠装置的锁口，用钢丝绳或铁丝与脚手架连接，下部与承重托架联接，安装完毕，将上部钢丝绳或铁
14、丝调紧，紧度以手能转动为宜。松开联动开关的调节镙帽将上、下联动开关调节至中心位置。（注意：该处的调节要在架体升、降作业前预紧链后方可进行）。2.2.6.3 技术参数:本防坠装置的限载定额荷载5000Kg。控制最大载值（起始载值）小于35额定载值。防坠装置制动时间0.2秒。制动过程吊杆下滑位移量小于80mm。提升时从发出超载、失载、报警显示至自动停机，延时时间控制在小于3秒。2.2.7 周转料台的设置：如果总包方在施工中需要在提升脚手架的底部处安装周转料台。周转料台的固定钢丝绳需从提升架的第二步通过，为了不影响架体的升降作业，需在提升架的底部开出一个；根据料台宽度决定开口尺寸。开口方式参见附图（
15、UQ6）。整体提升架的结构形式是；整个架体的骨架是由底部水平桁架及竖向框架组成，为了架体的稳定性及施工安全，我们采取了以下措施：尽量减小放置料台处单元架体的跨度，减轻重量，增强该单元的稳定性, 料台、料台拉结钢索与架体相对距离最小为200mm，以保证安全。将该单元的桁架上移至架体的第三步，以保证提升架的整体性。该单元内的下部架体，通过斜撑管与竖向框架联接，防止该片架体下坠。2.2.8 升降机构与工程主体的附着： 提升机构由提升梁（8槽钢对焊而成）、拉杆（M27长螺栓另一端焊接吊耳）、穿墙螺栓（规格：M27）等组成，根据结构情况，各提升设备附着点均采用常规方式附墙，即预埋塑料套管穿墙螺栓附着（参见附图UQ11）。穿墙螺栓垂直方向距楼层板面下100150。2.2.9 整体脚手架与主体结构的防护：架体上部第三步、第五步采用空径为2525mm的白色安全网内档安全防护隔离。架体的下部与外面用采用密目绿色安全网（2000目/100
