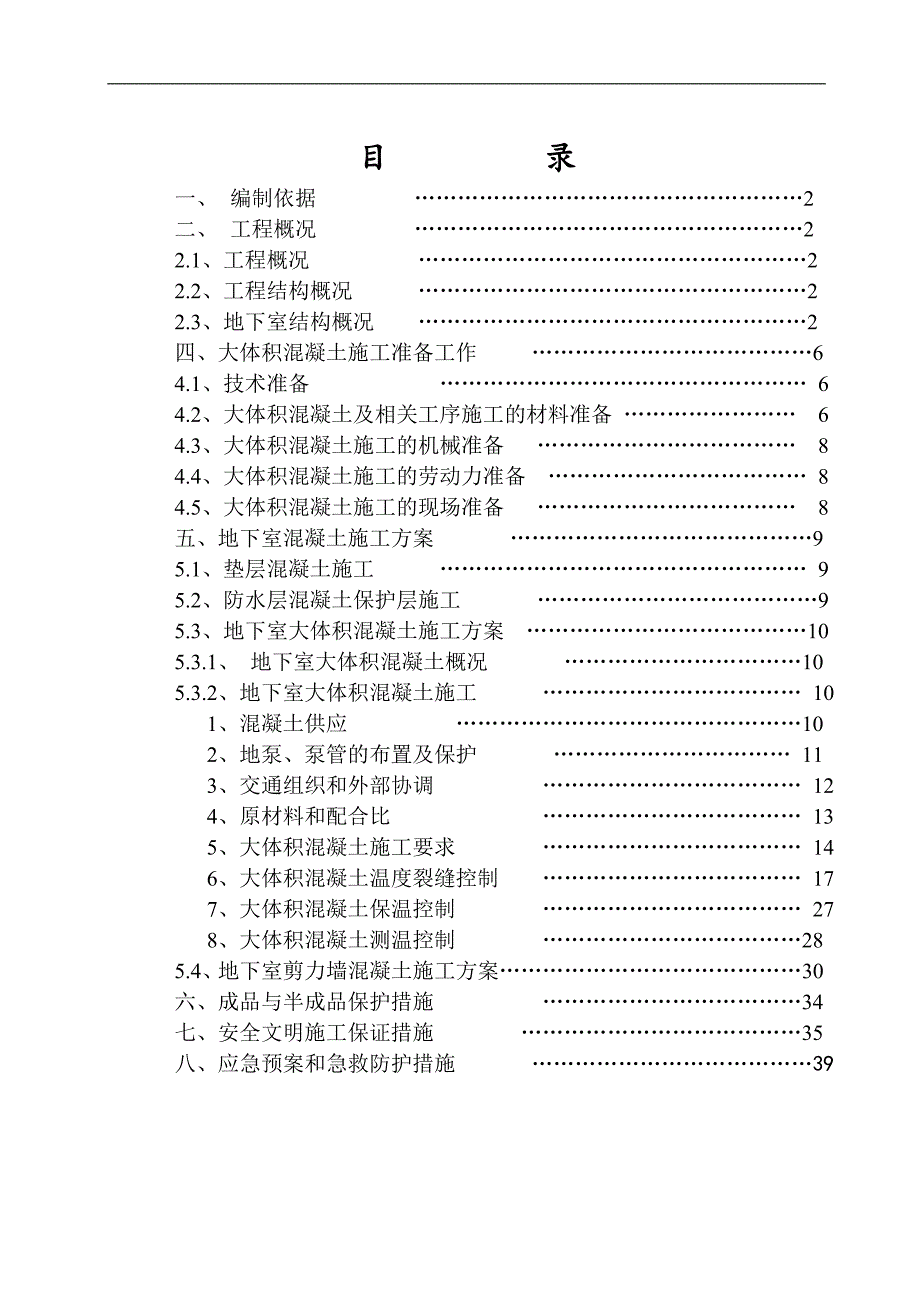

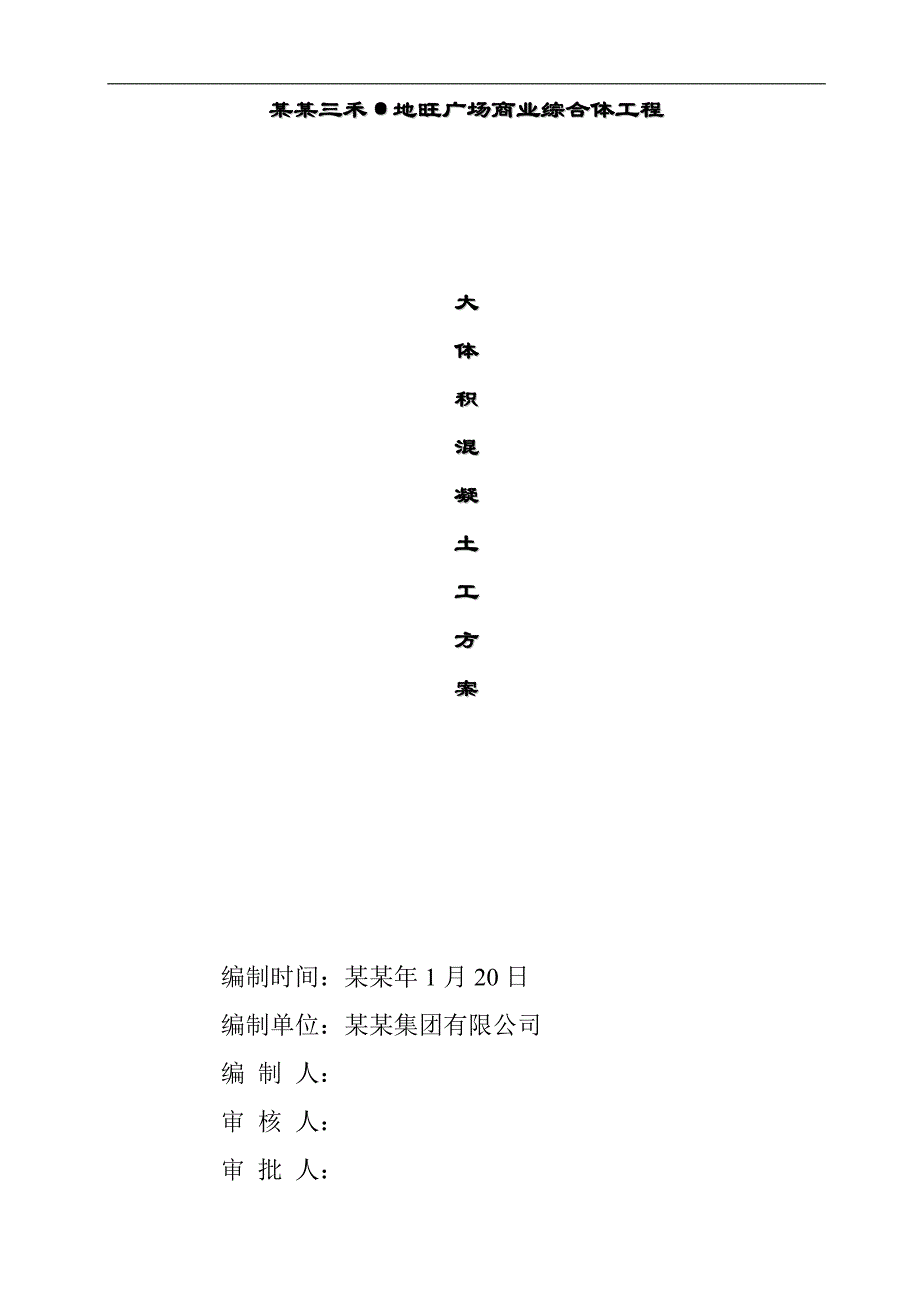

1、某某三禾地旺广场商业综合体工程大体积混凝土工方案编制时间：某某年1月20日编制单位：某某集团有限公司编 制 人：审 核 人：审 批 人： 目 录一、 编制依据 2二、 工程概况 22.1、工程概况 22.2、工程结构概况 22.3、地下室结构概况 2 四、大体积混凝土施工准备工作 64.1、技术准备 64.2、大体积混凝土及相关工序施工的材料准备 64.3、大体积混凝土施工的机械准备 84.4、大体积混凝土施工的劳动力准备 84.5、大体积混凝土施工的现场准备 8五、地下室混凝土施工方案 95.1、垫层混凝土施工 95.2、防水层混凝土保护层施工 95.3、地下室大体积混凝土施工方案 105.

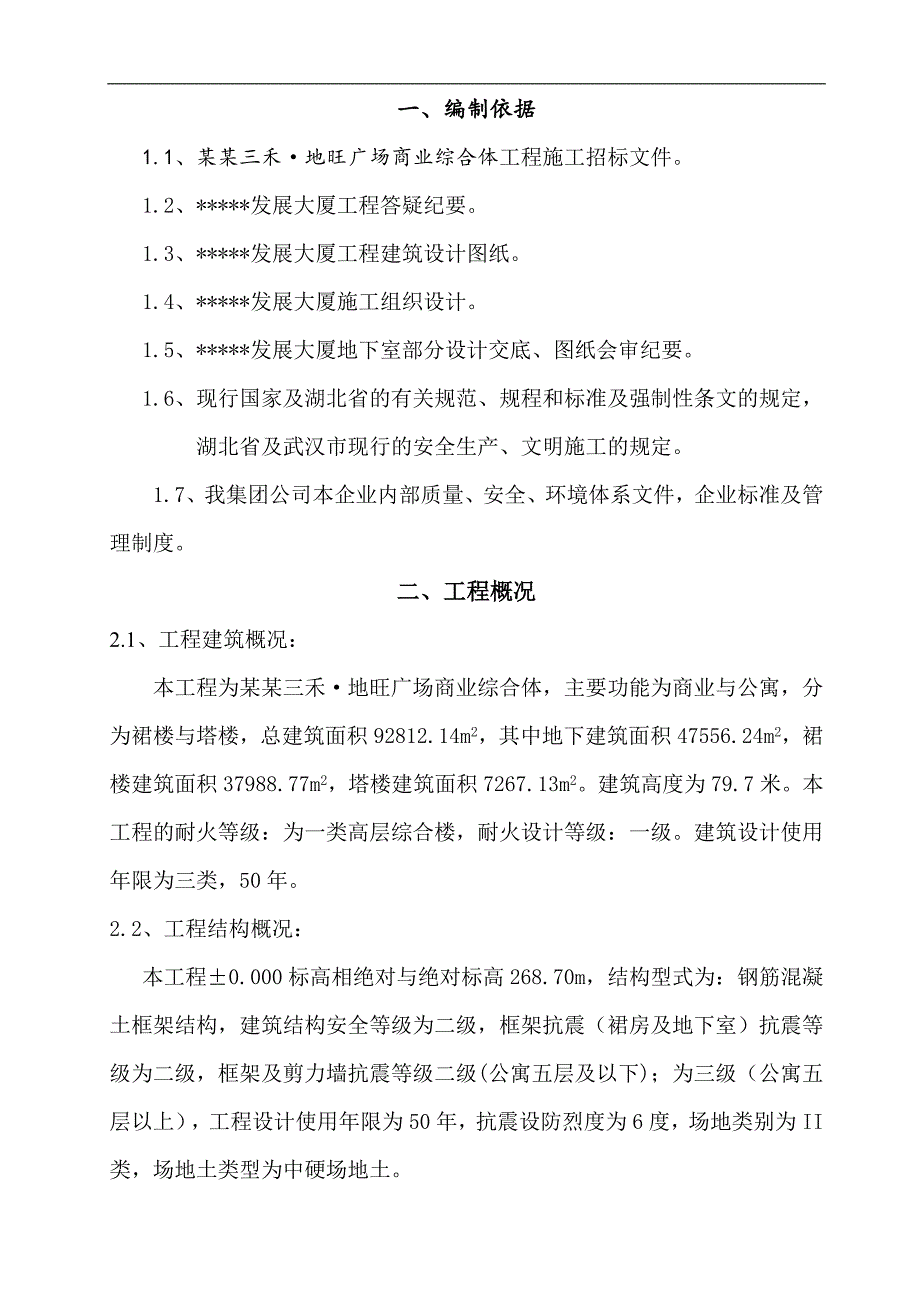

2、3.1、 地下室大体积混凝土概况 105.3.2、地下室大体积混凝土施工 10 1、混凝土供应 10 2、地泵、泵管的布置及保护 11 3、交通组织和外部协调 12 4、原材料和配合比 13 5、大体积混凝土施工要求 14 6、大体积混凝土温度裂缝控制 17 7、大体积混凝土保温控制 27 8、大体积混凝土测温控制 285.4、地下室剪力墙混凝土施工方案30六、成品与半成品保护措施 34七、安全文明施工保证措施 35八、应急预案和急救防护措施 39一、编制依据1.1、某某三禾地旺广场商业综合体工程施工招标文件。1.2、*发展大厦工程答疑纪要。1.3、*发展大厦工程建筑设计图纸。1.4、*发展大
3、厦施工组织设计。1.5、*发展大厦地下室部分设计交底、图纸会审纪要。1.6、现行国家及湖北省的有关规范、规程和标准及强制性条文的规定，湖北省及武汉市现行的安全生产、文明施工的规定。1.7、我集团公司本企业内部质量、安全、环境体系文件，企业标准及管理制度。二、工程概况2.1、工程建筑概况：本工程为某某三禾地旺广场商业综合体，主要功能为商业与公寓，分为裙楼与塔楼，总建筑面积92812.14m2，其中地下建筑面积47556.24m2，裙楼建筑面积37988.77m2，塔楼建筑面积7267.13m2。建筑高度为79.7米。本工程的耐火等级：为一类高层综合楼，耐火设计等级：一级。建筑设计使用年限为三类，
4、50年。2.2、工程结构概况： 本工程0.000标高相绝对与绝对标高268.70m，结构型式为：钢筋混凝土框架结构，建筑结构安全等级为二级，框架抗震（裙房及地下室）抗震等级为二级，框架及剪力墙抗震等级二级(公寓五层及以下)；为三级（公寓五层以上），工程设计使用年限为50年，抗震设防烈度为6度，场地类别为II类，场地土类型为中硬场地土。 三、大体积混凝土施工准备工作3.1、技术准备工作 1、对施工图纸认真仔细阅读及熟悉，参加图纸会审，从施工角度提出意见及建议。 2、根据设计图纸及有关施工规范，确定施工部署。选定商品混凝土供应商，并按设计混凝土强度、抗渗及温控要求，提出混凝土级配试配，进行混凝土配
5、合比优化，最后选定配合比。 3、认真进行技术及安全交底，根据批准的施工方案，交底到技术人员和班组长，并组织施工人员进行交底学习和班前教育。4、根据设计要求和施工方案，对所需主要材料，如混凝土、钢筋、直螺纹套筒、各种模板、螺杆等，核算所需数量，作出备料计划，对选用材料提前进行质量检验工作。 5、编制应急预案，对施工中可能出现的应急事件编制详细的预案及做相应的预案准备工作。3.2、大体积混凝土及相关工序施工的材料准备工作3.2.1、地下室底板部分混凝土材料计划地下室基础、底板混凝土工程量计划汇总表序号部位#区砼（m3）#区砼（m3）#区砼（m3）分类汇总1条基、承台、地梁C35347.11383.
6、88421.041152.032底板 C35469.35409.14363.031241.523筏板 C351685.01001685.014止水带剪力墙C40 210.63164.88273.92649.435汇总2712.1957.91057.994727.993.2.2、地下室底板部分钢材及直螺纹套筒计划地下室部分钢材计划汇总表序号部位钢筋计划（T）套筒计划（个）1三级螺纹32332三级螺纹28333三级螺纹251714三级螺纹22615三级螺纹16164二级螺纹25876二级螺纹22407二级螺纹20938二级螺纹1839二级螺纹16310二级螺纹146211二级螺纹1221312圆钢
7、1048圆钢81613汇总10273.2.3、地下室止水带材料计划地下室外围剪力墙止水钢板计划汇总表序号规格#区（m）#区（m）#区（m）分类汇总1高300，=2mm2汇总3.2.4、地下室穿墙螺杆计划地下室止水螺杆计划汇总表序号材料名称规格使用部位数量（根或个）1止水螺杆墙厚400WQ1，WQ22普通螺杆墙厚450Q13普通螺杆墙厚250Q24普通螺杆墙厚200Q356汇总3.2.5、地下室周转材料计划地下室周转材料计划汇总表序号材料名称规格数量1模板915mm*1830mm，=20mm12000张2木枋50*80mm400m33钢管48，=3.2mm800t4扣件50000个5加固槽钢14
8、#，L=1.5m1000根3.2.6、地下室底板混凝土养护材料计划地下室底板混凝土养护材料计划汇总表序号材料名称规格数量1塑料薄膜5000m22毛毡厚1cm10000m23塑料彩条布5000m24水管25200m3.3、大体积混凝土施工机械准备大体积混凝土施工机械准备计划序号机械数量备注1振动棒6台4台使用，2台备用2平板振动器3台2台使用，1台备用33m刮尺4根42m刮尺4根5拉毛器2套6移动动力开关箱4台7移动照明开关箱2台840KW发电机1台9混凝土地泵2台10混凝土运输车12台3.4、大体积混凝土施工劳动力准备大体积混凝土施工劳动力准备计划序号工 种人数（个）备注1混凝土工60每个地泵
9、一个班组，每班15人，4小时轮换2看护模板工8每班4人，8小时轮换3看护钢筋工8每班4人，8小时轮换4看护水电工4每班2人，8小时轮换5电 工4每班2人，8小时轮换6车辆指挥员4每班2人，8小时轮换7管理人员8每班4人，8小时轮换8卫生保洁员4每班2人，8小时轮换9后勤保障63.5、施工现场准备3.5.1、基坑排水 根据地质报告提供的地下水情况，本基坑不设井点降水系统，基坑排水采用明沟系统，排除雨水、施工用水及少量基坑渗漏水，在基坑四周设置排水沟及集水井，C15混凝土铺底，用砖砌墙后抹灰，在基坑四角设集水坑，安装 污水泵自动抽排系统，当积水积至设定积水限位时即自动抽排至基坑顶部排水沟，汇总到场
10、排水管道。3.5.2、施工放线测量在地下室外围（沿便轴线外扩5m）设平行控制网，控制网上轴线控制点采用原位埋桩和四周围墙上设置方向控制点相结合的方法。基坑开挖及底板施工时用经纬仪将轴线引入基坑，并设置好临时控制点，上下校对后再在垫层上放细部轴线及边线。高程控制用已设置的水准基点转入基坑，控制底板高程，测量的允许偏差应符合规范要求。四、地下室混凝土施工方案4.1、垫层混凝土施工垫层混凝土是底板施工的一个重要环节，必须严格按设计要求和规范进行。基坑土方开挖到近基底高程时，留200-300左右土层，以免扰动原状土，预留土层用人工修土，选择晴好天气，分片集中清槽，基坑修整后抓紧基槽验收工作，并随即浇灌
11、垫层混凝土。施工中应对基槽进行保护，并防止基底土反弹、基槽粘土遇水软化，当垫层混凝土浇筑前遇到下雨应尽可能用塑料布覆盖，作临时性保护，如果基底土层被雨水浸泡，则将浸泡软土挖除，用C15混凝土填充。4.2、防水层保护层细石混凝土施工 防水层分段施工，分段验收，应及时做防水层的混凝土保护层。基坑底部及底板垫层防水层面采用C15细石混凝土浇筑，浇筑厚度5cm，浇筑前用1：2水泥砂浆在基坑四角（距边线10cm）和中部设置水平厚度控制灰饼，浇筑时用刮尺整平，木搓板搓毛；基坑侧壁防水层施工前应提前1天用1：1水泥砂浆掺适量建筑胶水做刷浆拉毛处理，侧壁防水保护层用1：2水泥砂浆掺适量建筑胶水做抹灰处理，抹灰厚度不小于3cm，分遍成活，每遍厚度1cm，面层压光。保护层施工完毕后应根据天气情况及时养护。4.3地下室底板大体积混凝土施工方案4.3.1、地下室底板大体积混凝土概况 地下室基础底板由主楼筏板基础（DJB，长32.5m，宽30.4m，厚1.5m）、独立基础（J-1J-8，h=1200）及基础底板（h=400）组成，总面积为5072.9，基础混凝土强度等级为C35，抗渗等级S6，基础底板以下总混凝土量为4727.99m3
