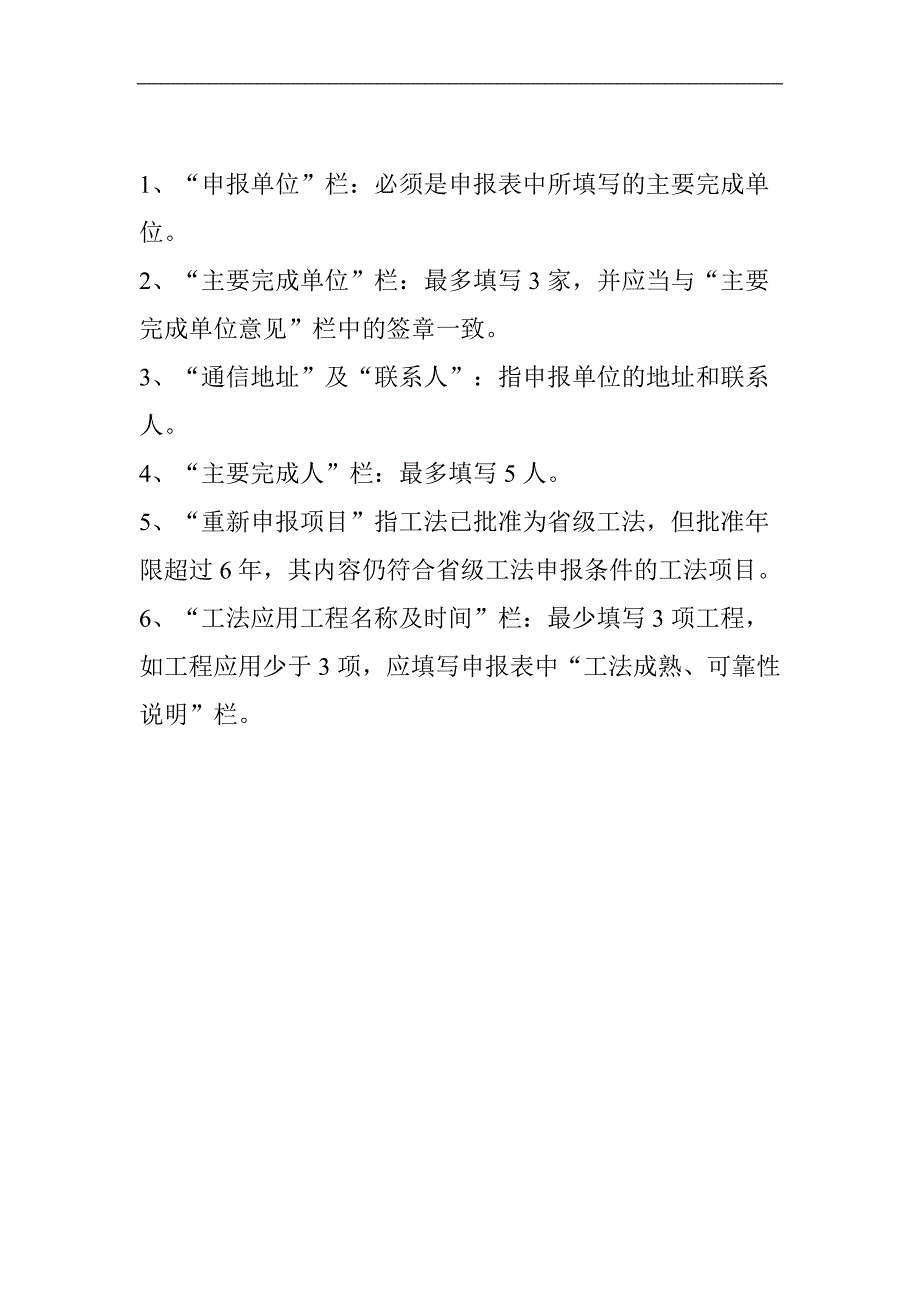

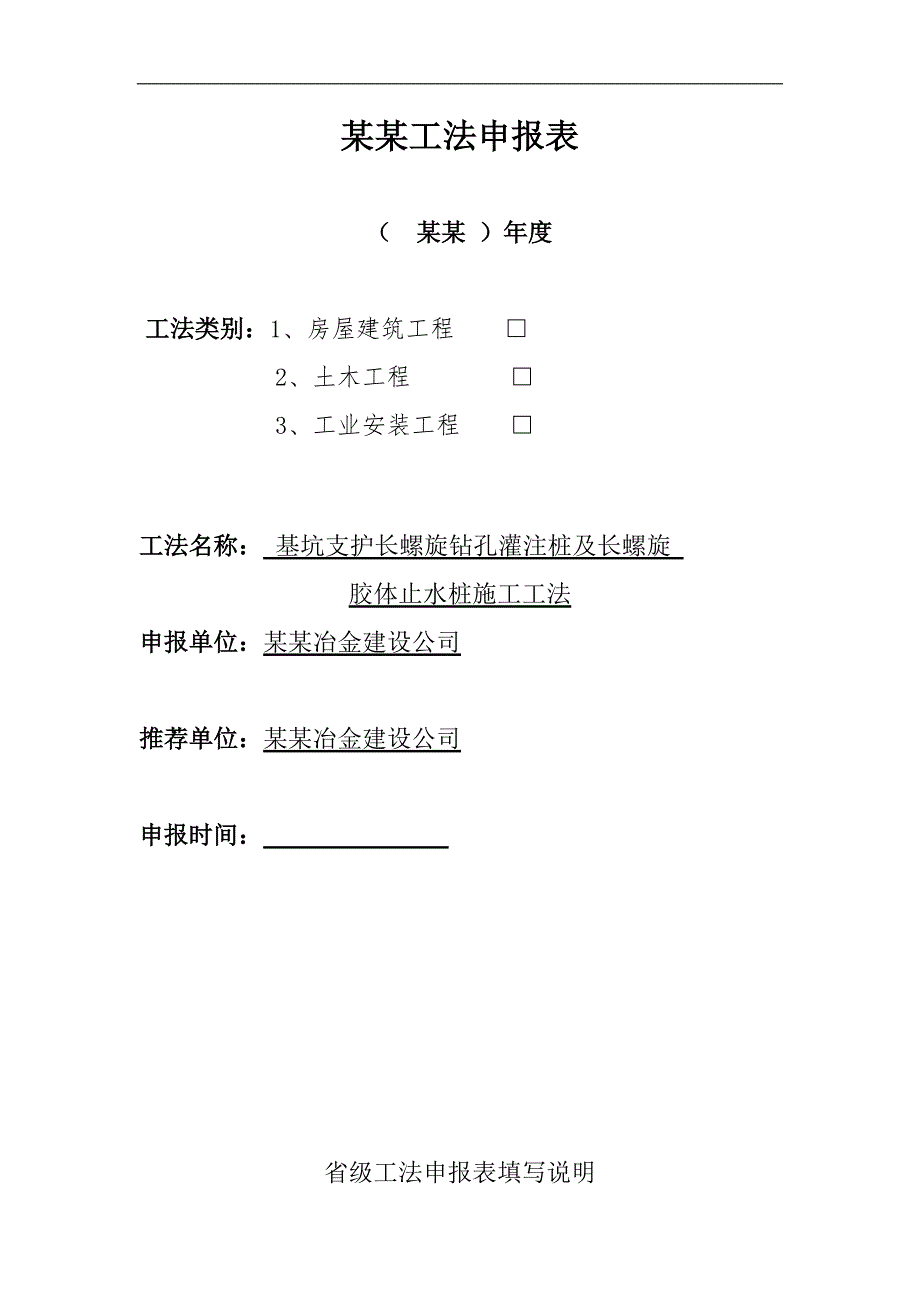

1、某某工法申报表（ 某某 ）年度工法类别：1、房屋建筑工程 2、土木工程 3、工业安装工程 工法名称： 基坑支护长螺旋钻孔灌注桩及长螺旋 胶体止水桩施工工法申报单位：某某冶金建设公司 推荐单位：某某冶金建设公司 申报时间： 省级工法申报表填写说明1、“申报单位”栏：必须是申报表中所填写的主要完成单位。2、“主要完成单位”栏：最多填写3家，并应当与“主要完成单位意见”栏中的签章一致。3、“通信地址”及“联系人”：指申报单位的地址和联系人。4、“主要完成人”栏：最多填写5人。5、“重新申报项目”指工法已批准为省级工法，但批准年限超过6年，其内容仍符合省级工法申报条件的工法项目。6、“工法应用工程名称

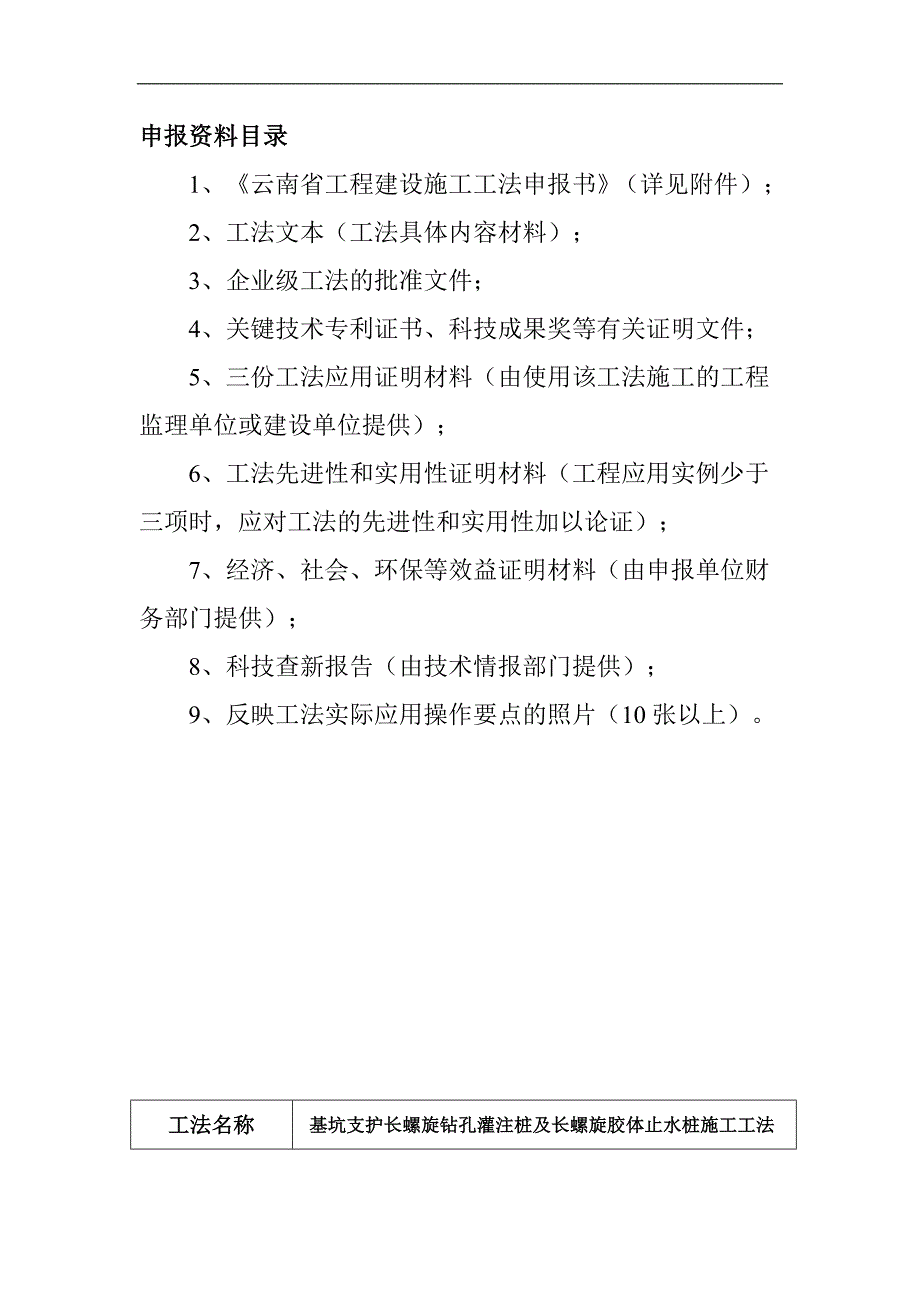

2、及时间”栏：最少填写3项工程，如工程应用少于3项，应填写申报表中“工法成熟、可靠性说明”栏。申报资料目录1、云南省工程建设施工工法申报书（详见附件）；2、工法文本（工法具体内容材料）； 3、企业级工法的批准文件； 4、关键技术专利证书、科技成果奖等有关证明文件； 5、三份工法应用证明材料（由使用该工法施工的工程监理单位或建设单位提供）； 6、工法先进性和实用性证明材料（工程应用实例少于三项时，应对工法的先进性和实用性加以论证）； 7、经济、社会、环保等效益证明材料（由申报单位财务部门提供）； 8、科技查新报告（由技术情报部门提供）； 9、反映工法实际应用操作要点的照片（10张以上）。工法名称基
3、坑支护长螺旋钻孔灌注桩及长螺旋胶体止水桩施工工法主要完成单位1、某某冶金建设公司2、3、通信地址昆号邮编联 系 人电话主要完成人姓名职务职称工作单位 工法应用的工程名称及时间1、昆明市滇池环湖东岸干渠截污工程云南城投段第一标段2、昆明市滇池环湖东岸干渠截污工程云南城投段第二标段3、工法关键技术名称、组织审定的单位和时间长螺旋钻孔灌注桩、长螺旋胶体止水桩工法关键技术获科技成果奖励的情况原工法名称、完成单位、省级工法批准文号及工法编号（重新申报项目填写此栏）工法内容简述：本工法采用无钢筋笼长螺旋胶体止水桩及600mm及800长螺旋钻孔灌注桩后压入钢筋笼（支护桩），两种灌注桩相间咬合进行基坑止水和基
4、坑支护。1、长螺旋胶体止水桩施工工序为：长螺旋成孔、泵压灌注胶体拌合料，二个主要工序。其施工工艺流程如下：移机至下个桩位提升钻杆至地面拌合料送至设计桩顶标高以上30cm边提升钻杆边泵压拌合料钻进至设计深度钻机就位桩位测放平整场地停止送料泵送桩拌合料按配合比制作桩体拌合料调试输送泵bengbeng钻泥清运2、基坑支护长螺旋钻孔灌注桩施工工序为：长螺旋成孔、泵压灌注砼、压入钢筋笼，三个主要工序。其施工工艺流程如下：钢筋笼制作振动压入钢筋笼钢 筋笼报验移机至下个桩位砼送至设计桩顶标高以上30cm边提升钻杆边泵压砼钻进至设计深度钻机就位桩位测 放平整场 地提升钻杆至地面钻泥清运停止送砼泵送砼检查砼坍落
5、度及配合比调试砼输送泵bengbeng关键技术及保密点（如有专利权，请注明专利号）：关键技术有：1、胶体桩施工配合比技术；2、桩长控制技术；3、桩体咬合技术等。保密技术：无技术水平及技术难度（与国内外同类技术水平比较）：本工法所采用的长螺旋胶体止水桩与长螺旋钻孔灌注支护桩应用于地下水较为丰富地区的深基坑支护，其支护的安全性及止水效果较为明显，成本较低。本工法的技术在国内深基坑支护施工中较为先进。技术主要难度在于桩体咬合技术：支护桩施工是在胶体止水桩初凝达到一定强度后施工，支护桩施工早了，将扰动破坏止水桩，使止水桩断裂，不能起止水作用；而施工晚了，则止水桩有了较高的强度，将使支护桩难以钻进，增加
6、施工难度，且也达不到很好的咬合效果，掌握好支护桩与止水桩施工时间间隔技术是达到较好止水效果的关键；两种桩性质不同，先施工胶体止水桩，后施工钻孔灌注支护桩，对桩的水平位移会产生较大的影响。支护桩及止水桩间的咬合较小，因此在施工过程中控制桩位的水平偏差和桩的垂直偏差，防止桩向基坑内、外侧偏移，保证桩与桩之间的咬合，是达到较好止水效果和支护强度的关键技术。工法成熟、可靠性说明（当工法工程应用少于3项时填写）：工法已成功应用于昆明市滇池环湖东岸干渠截污工程云南城投段第一标段及第二标段的深基坑（支护深度8至10m）支护工程中，其施工工艺及安全、质量控制措施较为成熟。其止水效果好，支护的可靠性也稳定。工法
7、应用情况及应用前景：工法已成功应用于昆明市滇池环湖东岸干渠截污工程云南城投段第一标段及第二标段的深基坑（支护深度8至10m）支护工程中。 随着社会经济发展，国家对基础设施及环境保护的投入将逐年加大，类似的深基坑支护工程也会增多，基坑支护长螺旋钻孔灌注桩及长螺旋胶体止水桩施工工法将会达到广泛采用。经济效益和社会效益（包括节能和环保效益）：本工法改变了支护桩与止水桩分两排施工的传统方法，减少了土地使用量，工程桩减少了一半，从而缩短了工期，使建设单位的建设项目能早日投入使用，为创经济效益和社会效益奠定了基础；工程桩减少了一半，基坑支护成本降低，为建设单位节省了工程成本。同时，又促成工程项目的节能减排
8、，低碳经济建设目标。主要完成单位意见 本工法通过在昆明市滇池环湖东岸干渠截污工程云南城投段第一标段及第二标段的深基坑（支护深度8至10m）支护工程中的应用，成功地解决了地下水较为丰富地区的深基坑支护难题，其施工工艺及安全、质量控制措施已较为成熟且其止水效果好，支护的可靠性也稳定，取得了较好的效果，同时为发后类似工程的施工提供了借鉴经验，同意上报。第一完成单位 签章 年 月 日 第二完成单位 签章年 月 日省专家评审委员会评审意见 主任委员： 年 月 日省建设行政主管部门批准意见 签 章 年 月 日 目 录1、前言2、工法特点3、适用范围4、工艺原理5、施工工艺流程及操作要点6、材料与设备7、质
9、量控制8、安全措施9、环保措施10、效益分析11、应用实例基坑支护长螺旋钻孔灌注桩及长螺旋胶体止水桩施工工法某某冶金建设公司1、前 言深基坑支护采用长螺旋钻孔灌注桩及长螺旋胶体止水桩相结合的施工方法是在基坑支护较深，地下水位高，地质条件差，地下土含水丰富，工作面狭小不能大面积放坡开挖，工期紧的情况下提出的。由于长螺旋钻孔灌注桩支护桩及长螺旋胶体止水桩是在一排内布设，这样对于对基坑支护的临时用地面积需求可以相对减少，由于支护桩与止水桩设于一排内，支护桩不仅起到支护作用还兼作止水桩的作用，这样即可节约基坑支护成本，还可提高工效，缩短期。该工法经过昆明市滇池环湖东岸干渠截污工程云南城投段第一标段及第
10、二标段两个工程的应用技术已较为成熟，其支护可靠，止水效果好。2、工法特点本工法采用无钢筋笼长螺旋胶体止水桩及长螺旋钻孔灌注桩后压入钢筋笼（支护桩），两种灌注桩相间咬合进行基坑止水和基坑支护。其特点是占地少，止水与支护相结合，降低了基坑支护工程成本，缩短工期，提高了工效，可加快工程进度。3、适用范围本工法适用于地质条件差，施工场地受限不能大面积采用放坡开挖的深基坑，且适合采用长螺旋钻孔管内泵压灌注混凝土或胶体材料的地区的房屋建筑、综合管沟、地下引水排水干渠等深基坑开挖的基坑支护工程。4、工艺原理本工法的工艺原理是：采用无钢筋笼长螺旋胶体止水桩及有钢筋笼长螺旋钻孔灌注混凝土支护桩（钢筋笼后压入），
11、两种灌注桩相间咬合进行基坑止水和基坑支护。干渠基坑支护平面图5、施工工艺流程及操作要点5.1施工工艺流程基坑支护工程为长螺旋钻孔灌注桩混凝土支护桩（钢筋笼后压入）及无钢筋笼长螺旋胶体止水桩，两种灌注桩相间咬合进行基坑支护和进行基坑止水。5.1.1长螺旋胶体止水桩施工工艺长螺旋胶体止水桩的施工工序为：长螺旋成孔、泵压灌注胶体拌合料，二个主要工序。根据工序要求，其施工工艺流程如下：移机至下个桩位提升钻杆至地面拌合料送至设计桩顶标高以上30cm边提升钻杆边泵压拌合料钻进至设计深度钻机就位桩位测 放平整场 地停止送料泵送桩拌合料按配合比制作桩体拌合料调试输送泵bengbeng钻泥清运图1：长螺旋胶体止
12、水桩施工工艺流程图5.1.2基坑支护长螺旋钻孔灌注桩施工工艺长螺旋钻孔灌注桩的施工工序为：长螺旋成孔、泵压灌注砼、压入钢筋笼，三个主要工序。根据工序要求，其施工工艺流程如下：振动压入钢筋笼钢 筋笼报验钢筋笼制作砼送至设计桩顶标高以上30cm边提升钻杆边泵压砼钻进至设计深度钻机就位桩位测 放平整场 地移机至下个桩位提升钻杆至地面停止送砼泵送砼检查砼坍落度及配合比钻泥清运调试砼输送泵bengbeng图2：长螺旋钻孔灌注桩施工工艺流程图5.2 操作要点：5.2.1施工参数及主要施工工序根据设计要求及场地的地质条件，长螺旋钻孔灌注桩（基坑止水桩），桩的施工参数如下：（1）、长螺旋胶体止水桩是柔性桩，长螺旋钻孔灌注桩是刚性桩。为达到两者的咬合，施工时先施工柔性的长螺旋胶体止水桩，待胶体止水桩凝固57天后，再施工长螺旋钻孔灌注支护桩。（2）、长螺旋钻孔灌注支护桩桩身砼的强度为C30，为确保钢筋笼的压入深度，采用细石商品砼进行施工。（3）、长螺旋胶体止水桩施工用的水泥为R42.5级普通硅酸盐水泥。（4）、长螺旋胶体止水桩的拌合料配合比为水泥红粘土水石早强剂（重量比）1.01.51.251.00.02（每盘体积0.5m3，重量配
