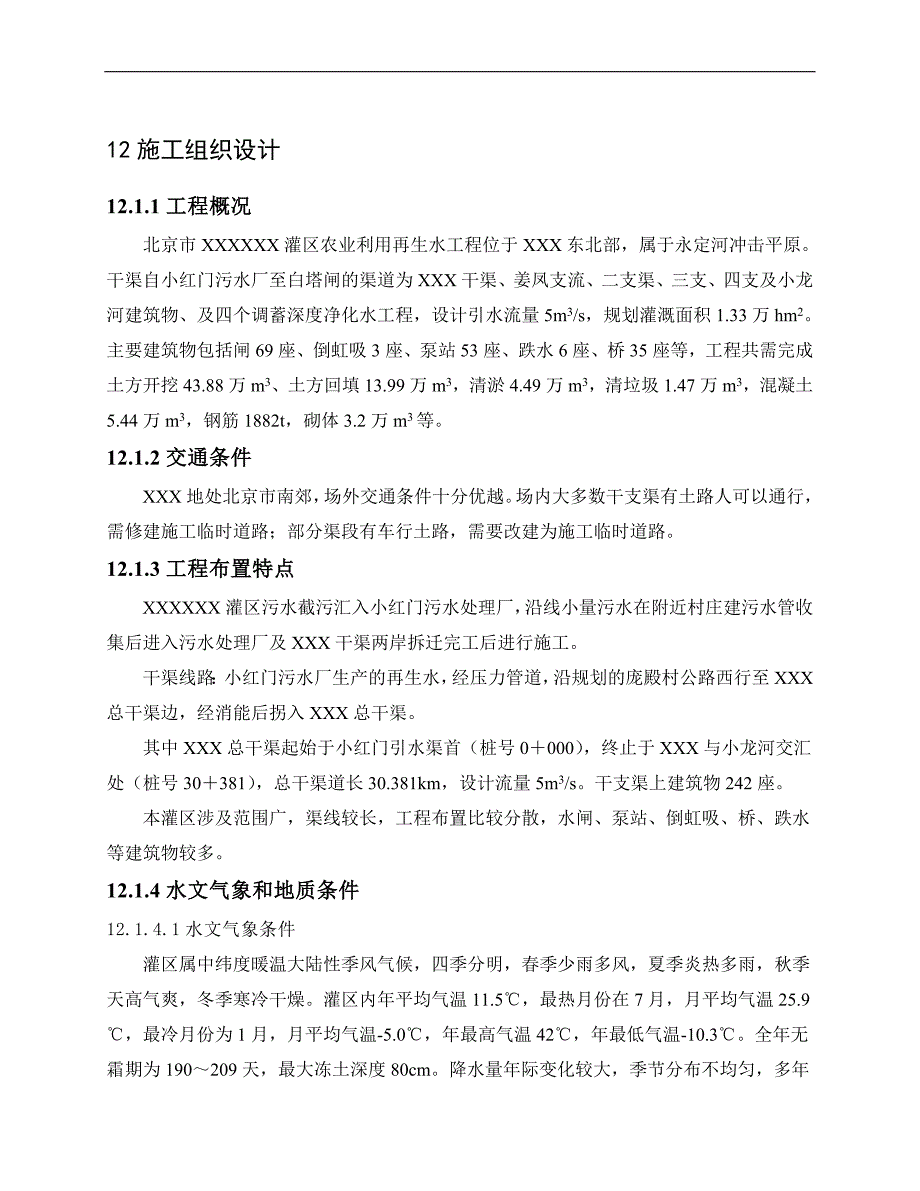

××灌区农业再生水利用工程施工组织设计方案1.doc_第1页
第1页 / 共11页

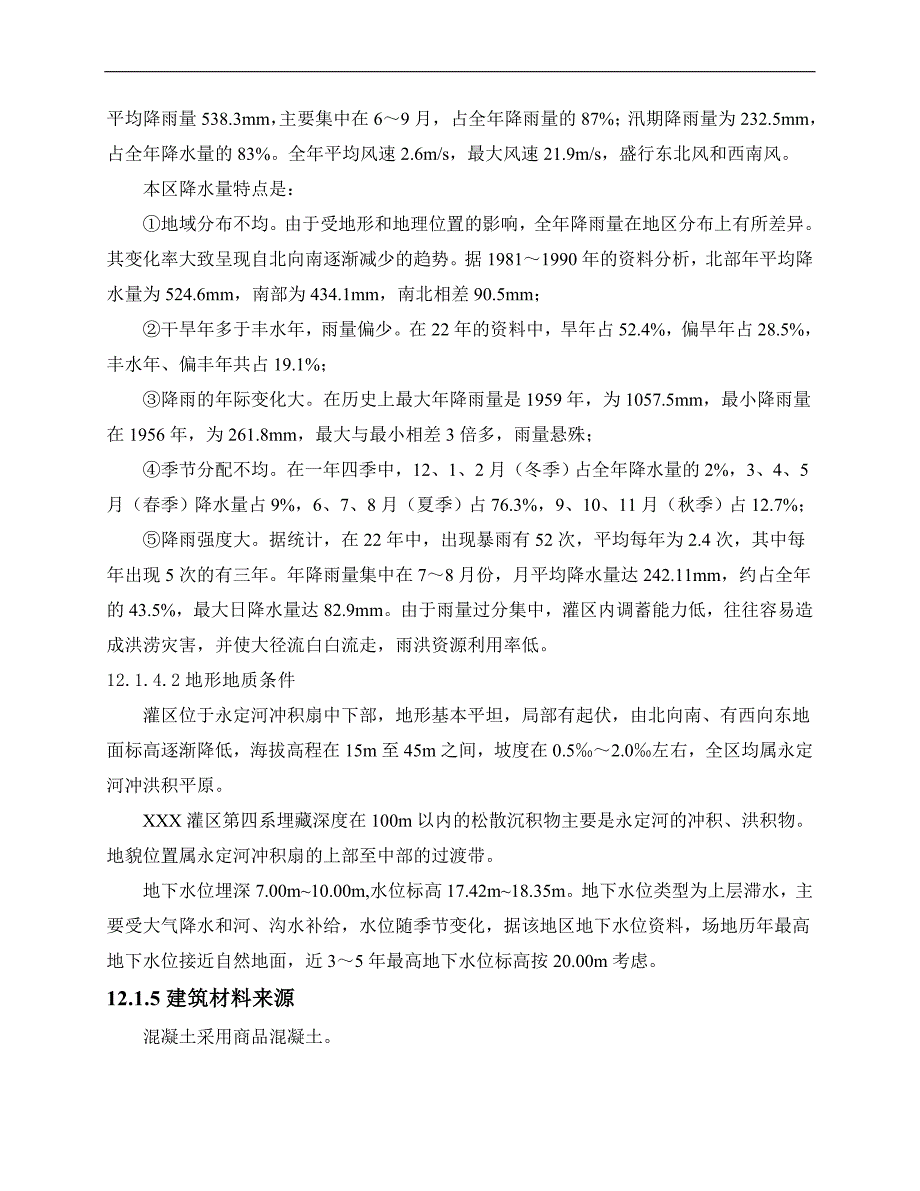

××灌区农业再生水利用工程施工组织设计方案1.doc_第2页
第2页 / 共11页

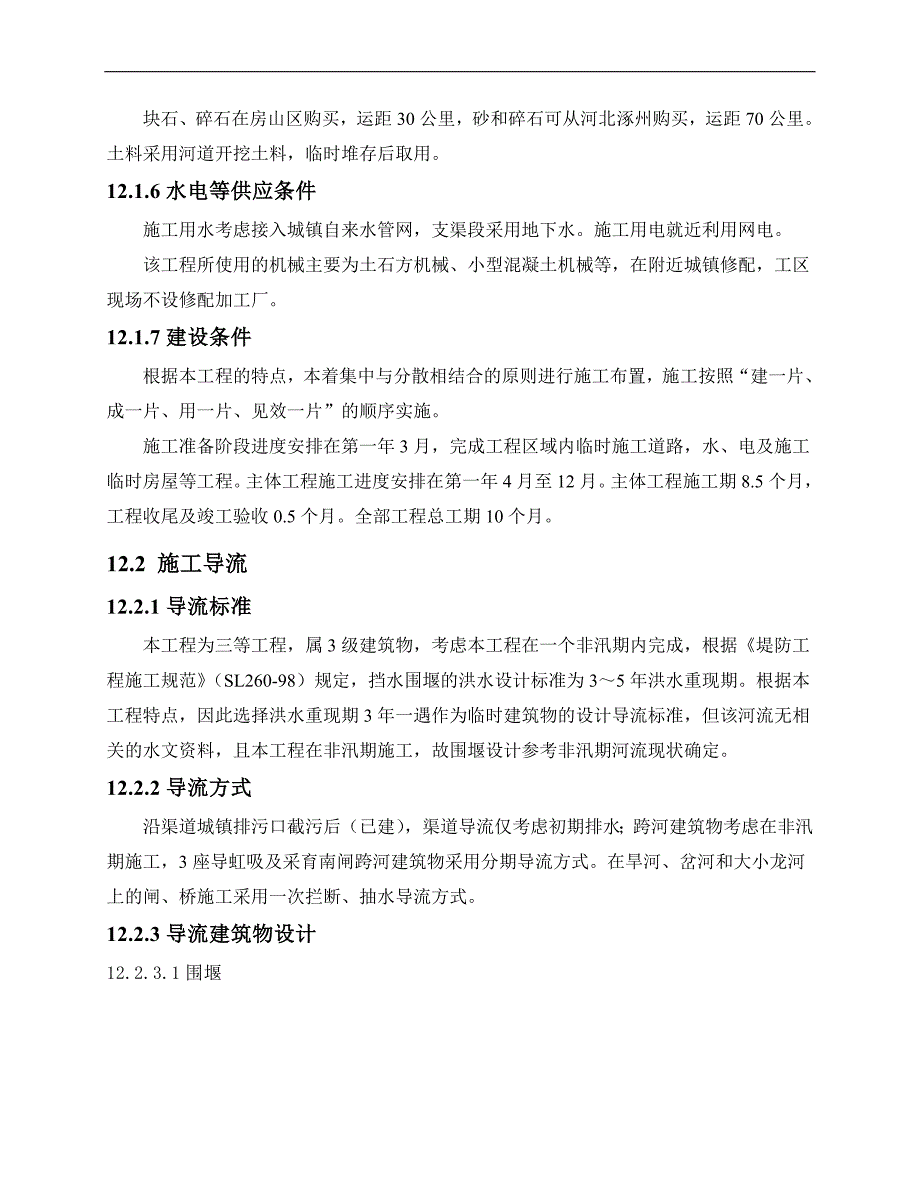

××灌区农业再生水利用工程施工组织设计方案1.doc_第3页
第3页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第4页
第4页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第5页
第5页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第6页
第6页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第7页
第7页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第8页
第8页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第9页
第9页 / 共11页
××灌区农业再生水利用工程施工组织设计方案1.doc_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《××灌区农业再生水利用工程施工组织设计方案1.doc》由会员分享,可在线阅读,更多相关《××灌区农业再生水利用工程施工组织设计方案1.doc(11页珍藏版)》请在第壹文秘上搜索。

1、12施工组织设计12.1.1工程概况北京市XXXXXX灌区农业利用再生水工程位于XXX东北部,属于永定河冲击平原。干渠自小红门污水厂至白塔闸的渠道为XXX干渠、姜凤支流、二支渠、三支、四支及小龙河建筑物、及四个调蓄深度净化水工程,设计引水流量5m3/s,规划灌溉面积1.33万hm2。主要建筑物包括闸69座、倒虹吸3座、泵站53座、跌水6座、桥35座等,工程共需完成土方开挖43.88万m3、土方回填13.99万m3,清淤4.49万m3,清垃圾1.47万m3,混凝土5.44万m3,钢筋1882t,砌体3.2万m3等。12.1.2交通条件XXX地处北京市南郊,场外交通条件十分优越。场内大多数干支渠有

2、土路人可以通行,需修建施工临时道路;部分渠段有车行土路,需要改建为施工临时道路。12.1.3工程布置特点XXXXXX灌区污水截污汇入小红门污水处理厂,沿线小量污水在附近村庄建污水管收集后进入污水处理厂及XXX干渠两岸拆迁完工后进行施工。干渠线路:小红门污水厂生产的再生水,经压力管道,沿规划的庞殿村公路西行至XXX总干渠边,经消能后拐入XXX总干渠。 其中XXX总干渠起始于小红门引水渠首(桩号0000),终止于XXX与小龙河交汇处(桩号30381),总干渠道长30.381km,设计流量5m3/s。干支渠上建筑物242座。本灌区涉及范围广,渠线较长,工程布置比较分散,水闸、泵站、倒虹吸、桥、跌水等

3、建筑物较多。12.1.4水文气象和地质条件12.1.4.1水文气象条件灌区属中纬度暖温大陆性季风气候,四季分明,春季少雨多风,夏季炎热多雨,秋季天高气爽,冬季寒冷干燥。灌区内年平均气温11.5,最热月份在7月,月平均气温25.9,最冷月份为1月,月平均气温-5.0,年最高气温42,年最低气温-10.3。全年无霜期为190209天,最大冻土深度80cm。降水量年际变化较大,季节分布不均匀,多年平均降雨量538.3mm,主要集中在69月,占全年降雨量的87%;汛期降雨量为232.5mm,占全年降水量的83%。全年平均风速2.6m/s,最大风速21.9m/s,盛行东北风和西南风。本区降水量特点是:地

4、域分布不均。由于受地形和地理位置的影响,全年降雨量在地区分布上有所差异。其变化率大致呈现自北向南逐渐减少的趋势。据19811990年的资料分析,北部年平均降水量为524.6mm,南部为434.1mm,南北相差90.5mm;干旱年多于丰水年,雨量偏少。在22年的资料中,旱年占52.4%,偏旱年占28.5%,丰水年、偏丰年共占19.1%;降雨的年际变化大。在历史上最大年降雨量是1959年,为1057.5mm,最小降雨量在1956年,为261.8mm,最大与最小相差3倍多,雨量悬殊;季节分配不均。在一年四季中,12、1、2月(冬季)占全年降水量的2%,3、4、5月(春季)降水量占9%,6、7、8月(

5、夏季)占76.3%,9、10、11月(秋季)占12.7%;降雨强度大。据统计,在22年中,出现暴雨有52次,平均每年为2.4次,其中每年出现5次的有三年。年降雨量集中在78月份,月平均降水量达242.11mm,约占全年的43.5%,最大日降水量达82.9mm。由于雨量过分集中,灌区内调蓄能力低,往往容易造成洪涝灾害,并使大径流白白流走,雨洪资源利用率低。12.1.4.2地形地质条件灌区位于永定河冲积扇中下部,地形基本平坦,局部有起伏,由北向南、有西向东地面标高逐渐降低,海拔高程在15m至45m之间,坡度在0.52.0左右,全区均属永定河冲洪积平原。XXX灌区第四系埋藏深度在100m以内的松散沉

6、积物主要是永定河的冲积、洪积物。地貌位置属永定河冲积扇的上部至中部的过渡带。地下水位埋深7.00m10.00m,水位标高17.42m18.35m。地下水位类型为上层滞水,主要受大气降水和河、沟水补给,水位随季节变化,据该地区地下水位资料,场地历年最高地下水位接近自然地面,近35年最高地下水位标高按20.00m考虑。12.1.5建筑材料来源混凝土采用商品混凝土。块石、碎石在房山区购买,运距30公里,砂和碎石可从河北涿州购买,运距70公里。土料采用河道开挖土料,临时堆存后取用。12.1.6水电等供应条件施工用水考虑接入城镇自来水管网,支渠段采用地下水。施工用电就近利用网电。该工程所使用的机械主要为

7、土石方机械、小型混凝土机械等,在附近城镇修配,工区现场不设修配加工厂。12.1.7建设条件根据本工程的特点,本着集中与分散相结合的原则进行施工布置,施工按照“建一片、成一片、用一片、见效一片”的顺序实施。施工准备阶段进度安排在第一年3月,完成工程区域内临时施工道路,水、电及施工临时房屋等工程。主体工程施工进度安排在第一年4月至12月。主体工程施工期8.5个月,工程收尾及竣工验收0.5个月。全部工程总工期10个月。12.2 施工导流12.2.1导流标准本工程为三等工程,属3级建筑物,考虑本工程在一个非汛期内完成,根据堤防工程施工规范(SL260-98)规定,挡水围堰的洪水设计标准为35年洪水重现

8、期。根据本工程特点,因此选择洪水重现期3年一遇作为临时建筑物的设计导流标准,但该河流无相关的水文资料,且本工程在非汛期施工,故围堰设计参考非汛期河流现状确定。12.2.2导流方式沿渠道城镇排污口截污后(已建),渠道导流仅考虑初期排水;跨河建筑物考虑在非汛期施工,3座导虹吸及采育南闸跨河建筑物采用分期导流方式。在旱河、岔河和大小龙河上的闸、桥施工采用一次拦断、抽水导流方式。12.2.3导流建筑物设计12.2.3.1围堰XXX干渠跨XXX河倒虹吸渠道治理工程围堰采用草土袋土质围堰,沿河道中央布置。一、二期围堰结构相同,围堰高1.5m,堰顶宽4m,围堰临水侧边坡1:0.5,背水侧边坡1:1.5。XX

9、X干渠跨新凤河倒虹吸渠道治理工程围堰采用草土袋土质围堰,沿河道中央布置。一、二期围堰结构相同,围堰高2.5m,堰顶宽4m,围堰临水侧边坡1:0.5,背水侧边坡1:1.5。二支渠跨凤河倒虹吸渠道治理工程围堰采用草土袋土质围堰,沿河道中央布置。一、二期围堰结构相同,围堰高2.0m,堰顶宽4m,围堰临水侧边坡1:0.5,背水侧边坡1:1.5。采育南闸施工围堰采用土质围堰。上游围堰高2.0m,堰顶宽4m,围堰临水侧边坡1:0.5,背水侧边坡1:1.5。旱河、岔河、大小龙河临河建筑物施工围堰采用土质围堰。采用一次拦断围堰,上游围堰高1.8m,堰顶宽4m,上游边坡1:2.0,下游边坡1:1.5;下游围堰高

10、1.8m,堰顶宽7m,围堰临水侧边坡1:2.0,背水侧边坡1:1.5。导流建筑物临建工程量见表12.2-1。12.2.3.2排水XXX干渠初期排水约26.4万m3,姜凤支渠初期排水16.2万m3。XXX河倒虹吸基坑初期排水约2000m3,新凤河倒虹吸孙村闸基坑初期排水约3000m3,凤河倒虹吸基坑初期排水约2000m3,采育南闸基坑初期排水约2000m3,旱河、岔河、大小龙河跨河建筑物基坑初期排水约5000m3。在每个需导流的建筑物基坑内布置200m3/h离心泵2台,抽排基坑内渗水及降雨水。由于地下水位很低,暂不考虑降水措施。12.3 主体工程施工12.3.1土石方施工12.3.1.1渠底清淤

11、工程渠道清淤:渠道截污后,淤泥大部分干燥,局部低洼地采用挖集水井抽排,或加土拌和挖运淤泥,运到安定镇垃圾填埋场,由垃圾填埋场专用车辆运输到指定地点,平均运距约25公里。表12.2-1 XXXXXX灌区工程导流临建工程量表序号项 目草土袋(m3)土工膜(m2)钢板桩(m2)土方填筑(m3)围堰拆除(m3)一XXX河倒虹吸1一期围堰752107358102二期围堰75210735810二新凤河倒虹吸1一期围堰156385138315392二期围堰15638513831539三凤河倒虹吸1一期围堰87.5310857.59452二期围堰87.5310857.5945四白塔闸1一期围堰14029077

12、29122二期围堰140290772912五采育南闸1一期围堰1402907729122二期围堰140290772912六北野场三支干1围堰2113.52113.5七北野场四支干1围堰827.5827.5八大、小龙河1围堰1286.51286.5九XXX干渠姜凤支渠1围堰700060001286.5合 计11979970600013266.514463.512.3.1.2 土方工程 挖方土渠采用反铲挖掘机开挖,人工修整边坡,自卸汽车运土,振动碾土方压实。开挖时严格执行施工技术规范的有关规定,严禁出现反坡,防止出现大量的超、欠挖,三角网基点和水准基点应妥善保护。一般挖方段弃土应顺着渠外边线5.0

13、m以外就近堆放,尽量少压农田;深挖方段弃土应外运,外运土方尽量用在填方渠道段,或就近利用填荒沟造地。 填方土渠尽量利用开挖土方,挖填结合,采用机动翻斗车运土,分层压实,压实度必须达到设计要求。回填之前必须清基。施工程序:清基挖土运土平土碾压。12.3.2混凝土施工混凝土采用商品混凝土。混凝土运输要防止离析、初凝,要求拌后两小时内入仓,若发生离析,应搅拌后再入仓。混凝土浇筑应在模板准确定位、预埋件放置和钢筋绑扎完成后,先清仓再浇筑。混凝土浇筑用插入式振捣器振捣,要保证密实均匀,不得有蜂窝麻面;要进行养护,不得受冻和干缩;拆模时间也应按施工规范有关规定,尤其是大体积或受弯件,不得提早拆模。最好应一

14、次浇完,若一次因某种原因浇不完,间隔时间超过23小时应按工作缝处理后再浇。混凝土养护直接影响混凝土浇筑及工程质量,需精心养护,一般浇完后1224小时(气温高时时间短)应覆盖洒水养护,根据气温高低一般需要养护715天。12.3.3砌石施工12.3.3.1石料应选质地新鲜,强度不低于30Mpa、吸水率小、耐风化的石材。块石形状应较方正,并具有三个面,长轴25cm-60cm,高宽各为20cm-40cm,每块重量大于30kg。12.3.3.2砌筑干砌块石采用平缝砌筑,竖向应错缝砌筑,相互挤实,再用片石填塞小缝使坚固结实。浆砌石,石料表面应洗净,对新老结合面应凿毛,砌前洒水湿润,以免影响砂浆强度,砌筑采用坐浆错缝挤实砌法,缝间砂浆应饱满,每三层找平一次。砌完一天后需用麻袋或草袋复盖,按规定洒水养护,养护时间不少于57天。在未达到要求之前,不得堆放重物和修凿石块,以免震动影响质量。12.3.4量水设施施工量水设施分布在主要的建筑物、各管理单位衔接处、渠道分合处等,量水设施主要有钢管、闸阀、弯头及镀锌管等设备。由于施工较简单,因此采取统一安装的办法,从上往下逐个进行,其施工开挖采用人工开挖,浆砌石及混凝土均采用人工拌和,人工砌筑。12.3.5机电及金属结构安装工程金属结构安装应参照水利水电工程钢闸门制造安
