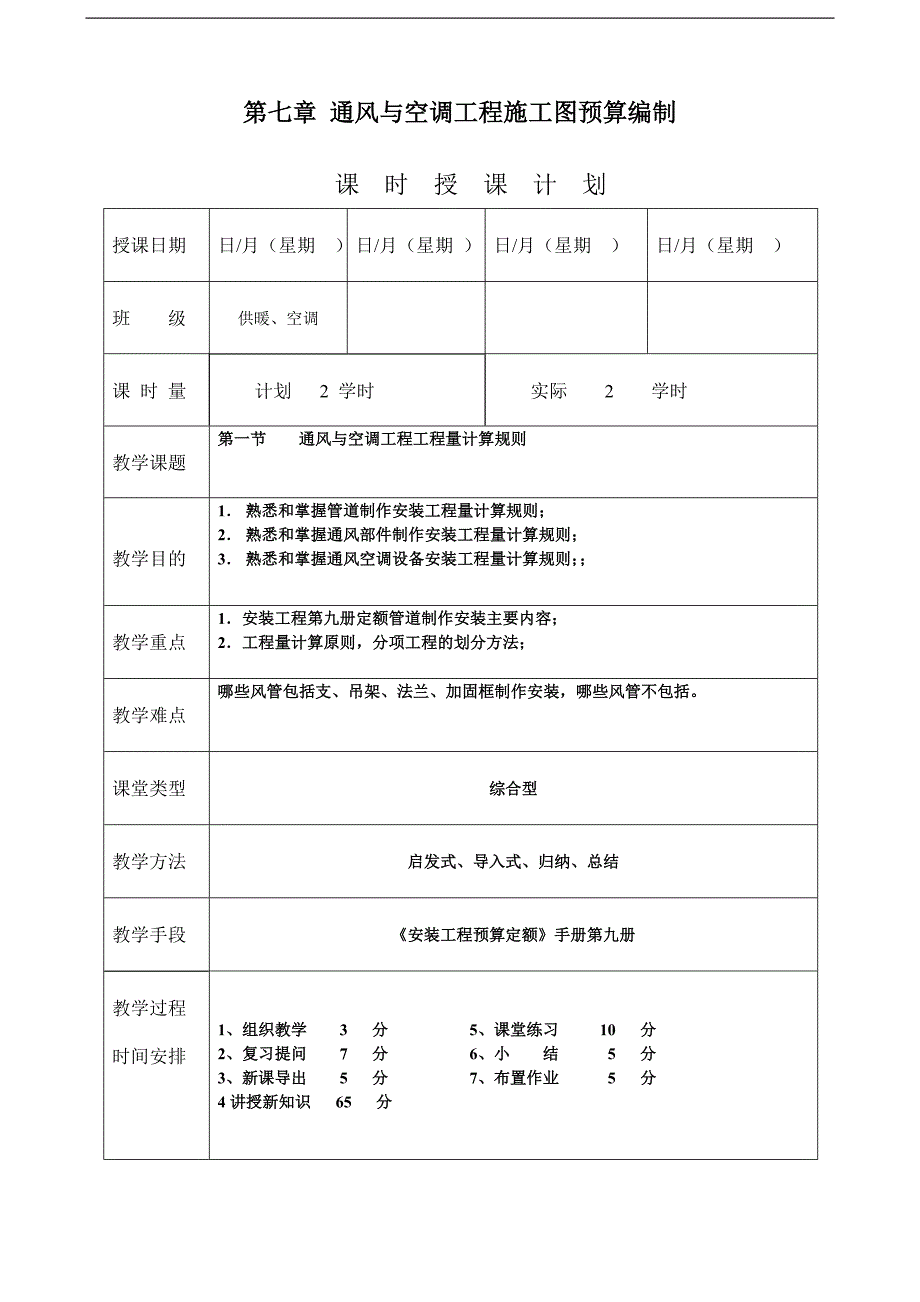

1、第七章 通风与空调工程施工图预算编制课 时 授 课 计 划授课日期日/月（星期 ）日/月（星期 ）日/月（星期 ）日/月（星期 ）班 级供暖、空调 课 时 量计划 2 学时实际 2 学时 教学课题第一节 通风与空调工程工程量计算规则 教学目的1 熟悉和掌握管道制作安装工程量计算规则；2 熟悉和掌握通风部件制作安装工程量计算规则；3 熟悉和掌握通风空调设备安装工程量计算规则；教学重点1安装工程第九册定额管道制作安装主要内容；2工程量计算原则，分项工程的划分方法；教学难点哪些风管包括支、吊架、法兰、加固框制作安装，哪些风管不包括。课堂类型综合型教学方法启发式、导入式、归纳、总结教学手段安装工程预算

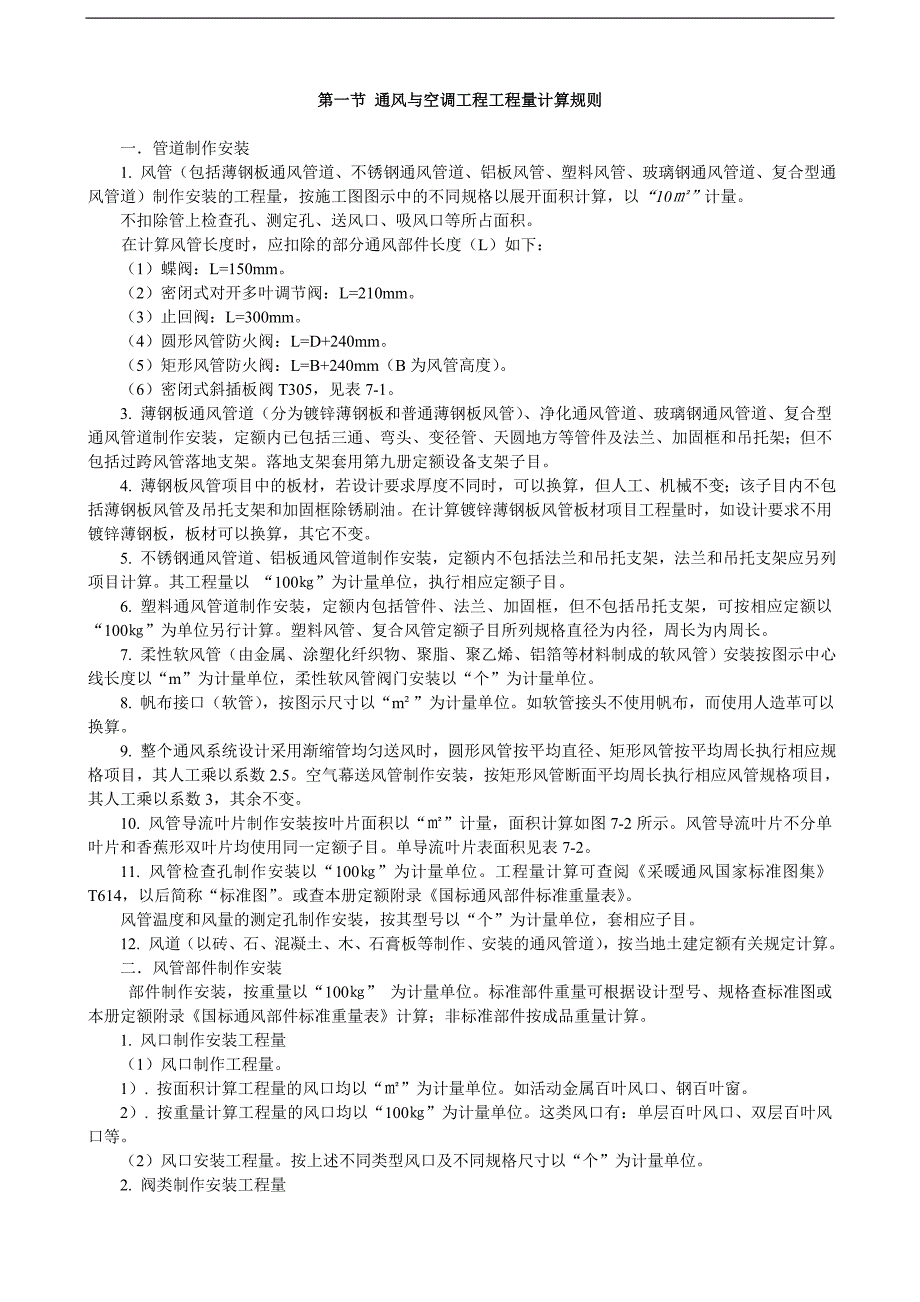

2、定额手册第九册教学过程时间安排1、组织教学 3 分 5、课堂练习 10 分2、复习提问 7 分 6、小 结 5 分3、新课导出 5 分 7、布置作业 5 分4讲授新知识 65 分第一节 通风与空调工程工程量计算规则一管道制作安装1. 风管（包括薄钢板通风管道、不锈钢通风管道、铝板风管、塑料风管、玻璃钢通风管道、复合型通风管道）制作安装的工程量，按施工图图示中的不同规格以展开面积计算，以“10”计量。不扣除管上检查孔、测定孔、送风口、吸风口等所占面积。在计算风管长度时，应扣除的部分通风部件长度（L）如下：（1）蝶阀：L=150mm。（2）密闭式对开多叶调节阀：L=210mm。（3）止回阀：L=3
3、00mm。（4）圆形风管防火阀：L=D+240mm。（5）矩形风管防火阀：L=B+240mm（B为风管高度）。（6）密闭式斜插板阀T305，见表7-1。3. 薄钢板通风管道（分为镀锌薄钢板和普通薄钢板风管）、净化通风管道、玻璃钢通风管道、复合型通风管道制作安装，定额内已包括三通、弯头、变径管、天圆地方等管件及法兰、加固框和吊托架；但不包括过跨风管落地支架。落地支架套用第九册定额设备支架子目。4. 薄钢板风管项目中的板材，若设计要求厚度不同时，可以换算，但人工、机械不变；该子目内不包括薄钢板风管及吊托支架和加固框除锈刷油。在计算镀锌薄钢板风管板材项目工程量时，如设计要求不用镀锌薄钢板，板材可以换
4、算，其它不变。5. 不锈钢通风管道、铝板通风管道制作安装，定额内不包括法兰和吊托支架，法兰和吊托支架应另列项目计算。其工程量以 “100”为计量单位，执行相应定额子目。6. 塑料通风管道制作安装，定额内包括管件、法兰、加固框，但不包括吊托支架，可按相应定额以“100”为单位另行计算。塑料风管、复合风管定额子目所列规格直径为内径，周长为内周长。7. 柔性软风管（由金属、涂塑化纤织物、聚脂、聚乙烯、铝箔等材料制成的软风管）安装按图示中心线长度以“m”为计量单位，柔性软风管阀门安装以“个”为计量单位。8. 帆布接口（软管），按图示尺寸以“m”为计量单位。如软管接头不使用帆布，而使用人造革可以换算。9
5、. 整个通风系统设计采用渐缩管均匀送风时，圆形风管按平均直径、矩形风管按平均周长执行相应规格项目，其人工乘以系数2.5。空气幕送风管制作安装，按矩形风管断面平均周长执行相应风管规格项目，其人工乘以系数3，其余不变。10. 风管导流叶片制作安装按叶片面积以“”计量，面积计算如图7-2所示。风管导流叶片不分单叶片和香蕉形双叶片均使用同一定额子目。单导流叶片表面积见表7-2。11. 风管检查孔制作安装以“100”为计量单位。工程量计算可查阅采暖通风国家标准图集T614，以后简称“标准图”。或查本册定额附录国标通风部件标准重量表。风管温度和风量的测定孔制作安装，按其型号以“个”为计量单位，套相应子目。

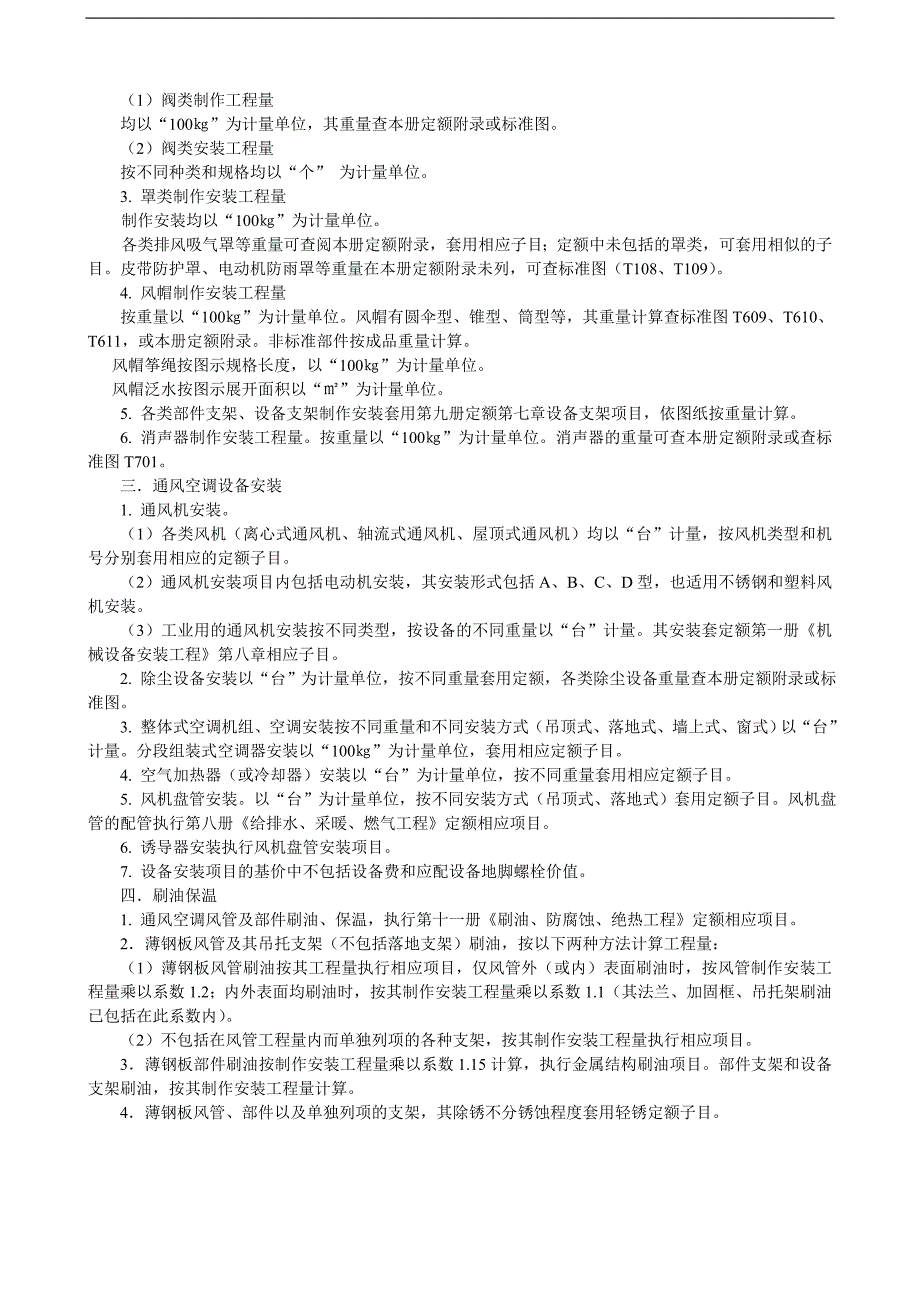

6、12. 风道（以砖、石、混凝土、木、石膏板等制作、安装的通风管道），按当地土建定额有关规定计算。二风管部件制作安装 部件制作安装，按重量以“100” 为计量单位。标准部件重量可根据设计型号、规格查标准图或本册定额附录国标通风部件标准重量表计算；非标准部件按成品重量计算。1. 风口制作安装工程量（1）风口制作工程量。1）. 按面积计算工程量的风口均以“”为计量单位。如活动金属百叶风口、钢百叶窗。2）. 按重量计算工程量的风口均以“100”为计量单位。这类风口有：单层百叶风口、双层百叶风口等。（2）风口安装工程量。按上述不同类型风口及不同规格尺寸以“个”为计量单位。2. 阀类制作安装工程量（1）阀
7、类制作工程量均以“100”为计量单位，其重量查本册定额附录或标准图。（2）阀类安装工程量按不同种类和规格均以“个” 为计量单位。3. 罩类制作安装工程量制作安装均以“100”为计量单位。各类排风吸气罩等重量可查阅本册定额附录，套用相应子目；定额中未包括的罩类，可套用相似的子目。皮带防护罩、电动机防雨罩等重量在本册定额附录未列，可查标准图（T108、T109）。4. 风帽制作安装工程量按重量以“100”为计量单位。风帽有圆伞型、锥型、筒型等，其重量计算查标准图T609、T610、T611，或本册定额附录。非标准部件按成品重量计算。 风帽筝绳按图示规格长度，以“100”为计量单位。 风帽泛水按图示
8、展开面积以“”为计量单位。5. 各类部件支架、设备支架制作安装套用第九册定额第七章设备支架项目，依图纸按重量计算。6. 消声器制作安装工程量。按重量以“100”为计量单位。消声器的重量可查本册定额附录或查标准图T701。三通风空调设备安装1. 通风机安装。（1）各类风机（离心式通风机、轴流式通风机、屋顶式通风机）均以“台”计量，按风机类型和机号分别套用相应的定额子目。（2）通风机安装项目内包括电动机安装，其安装形式包括A、B、C、D型，也适用不锈钢和塑料风机安装。（3）工业用的通风机安装按不同类型，按设备的不同重量以“台”计量。其安装套定额第一册机械设备安装工程第八章相应子目。2. 除尘设备安
9、装以“台”为计量单位，按不同重量套用定额，各类除尘设备重量查本册定额附录或标准图。3. 整体式空调机组、空调安装按不同重量和不同安装方式（吊顶式、落地式、墙上式、窗式）以“台”计量。分段组装式空调器安装以“100”为计量单位，套用相应定额子目。4. 空气加热器（或冷却器）安装以“台”为计量单位，按不同重量套用相应定额子目。5. 风机盘管安装。以“台”为计量单位，按不同安装方式（吊顶式、落地式）套用定额子目。风机盘管的配管执行第八册给排水、采暖、燃气工程定额相应项目。6. 诱导器安装执行风机盘管安装项目。7. 设备安装项目的基价中不包括设备费和应配设备地脚螺栓价值。四刷油保温1. 通风空调风管及
10、部件刷油、保温，执行第十一册刷油、防腐蚀、绝热工程定额相应项目。2薄钢板风管及其吊托支架（不包括落地支架）刷油，按以下两种方法计算工程量：（1）薄钢板风管刷油按其工程量执行相应项目，仅风管外（或内）表面刷油时，按风管制作安装工程量乘以系数1.2；内外表面均刷油时，按其制作安装工程量乘以系数1.1（其法兰、加固框、吊托架刷油已包括在此系数内）。（2）不包括在风管工程量内而单独列项的各种支架，按其制作安装工程量执行相应项目。3薄钢板部件刷油按制作安装工程量乘以系数1.15计算，执行金属结构刷油项目。部件支架和设备支架刷油，按其制作安装工程量计算。4薄钢板风管、部件以及单独列项的支架，其除锈不分锈蚀
11、程度套用轻锈定额子目。课 后 总 结课程小结本节注意对以下内容的总结： 1各项工程量计量单位；2各分项工程包含工作内容与不包含的工作内容；3不同定额、定额不同章、节执行界限的划分。复习巩固1。计算通风管道工程量时应考虑哪些因素？如何计算工程量？2计算薄钢板通风管道、净化通风管道、玻璃钢通风管道、不锈钢通风管道、塑料通风管道时计算规则有何不同？ 3通风部件制作安装工程量是以什么为计量单位？4计算风口制作安装工程量时，如何考虑？经验与体会内容多，要在理解的基础上加强记忆，在理解的基础上注重应用。需改进的地方 加强举例、加强现场教学。学生反馈意见内容太多，老师的分类和总结有助于对内容的掌握。听课教师
12、反馈意见1思路清晰，内容交代清楚，概念准确，分析透彻，重点难点突出；2充分利用教学课件，有助于理解； 3省、市地方文件的补充，增加了内容的实用性。课 时 授 课 计 划授课日期日/月星期 ）日/月星期 ）日/月（星期 ）日/月星期 ）班 级供暖、空调 课 时 量计划 2 学时实际 2 学时 教学课题第二节 施工图预算编制程序、方法 教学目的4 熟悉施工图纸和施工说明；5 熟悉和掌握本例题所用定额；6 理解工程量计算的顺序和要点；4掌握套定额确定各项费用的方法。教学重点1工程量计算原则，分项工程的划分方法；2套定额确定各项费用的方法；3计算按子目系数和综合系数计取的费用。教学难点计算按子目系数和
