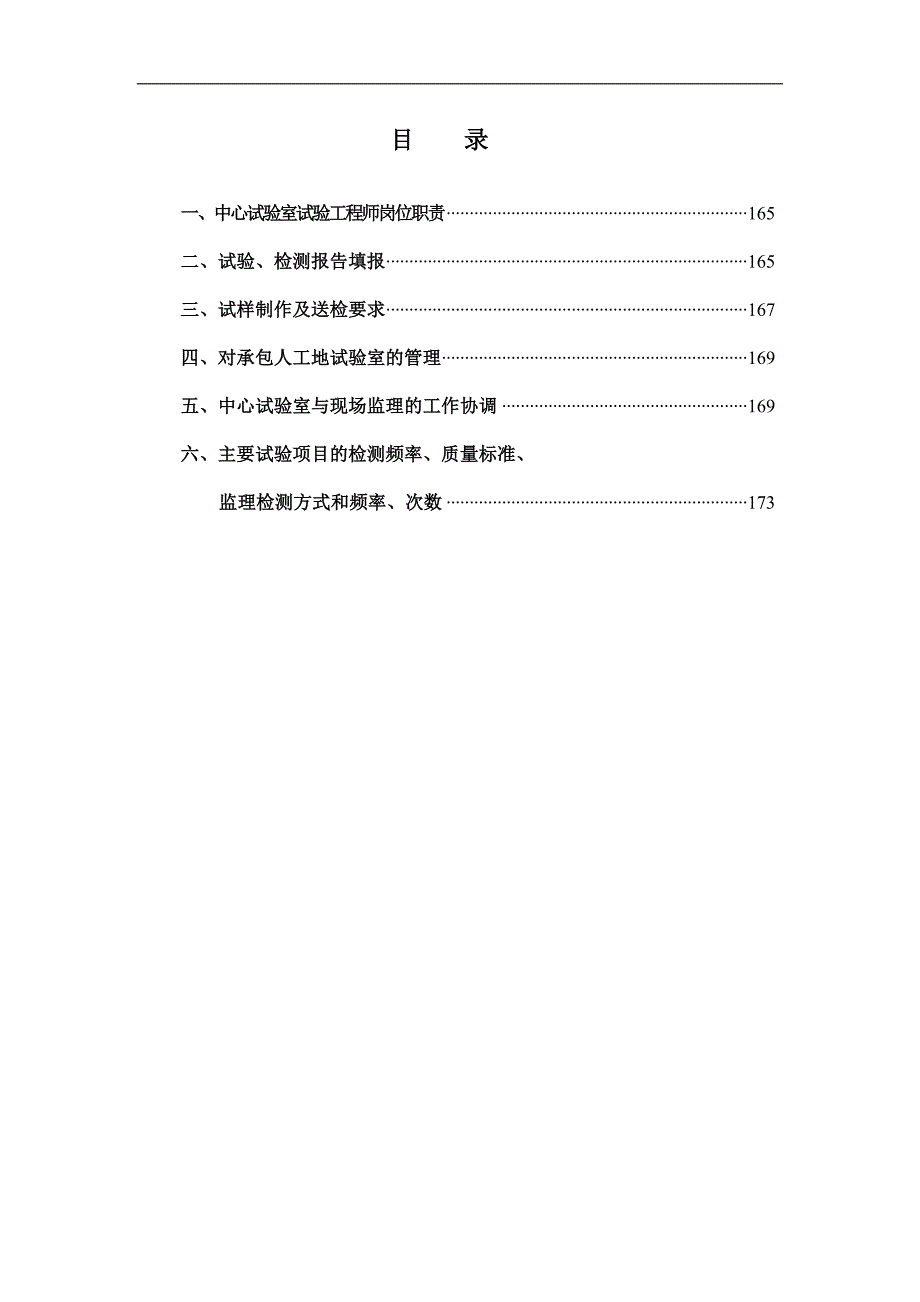

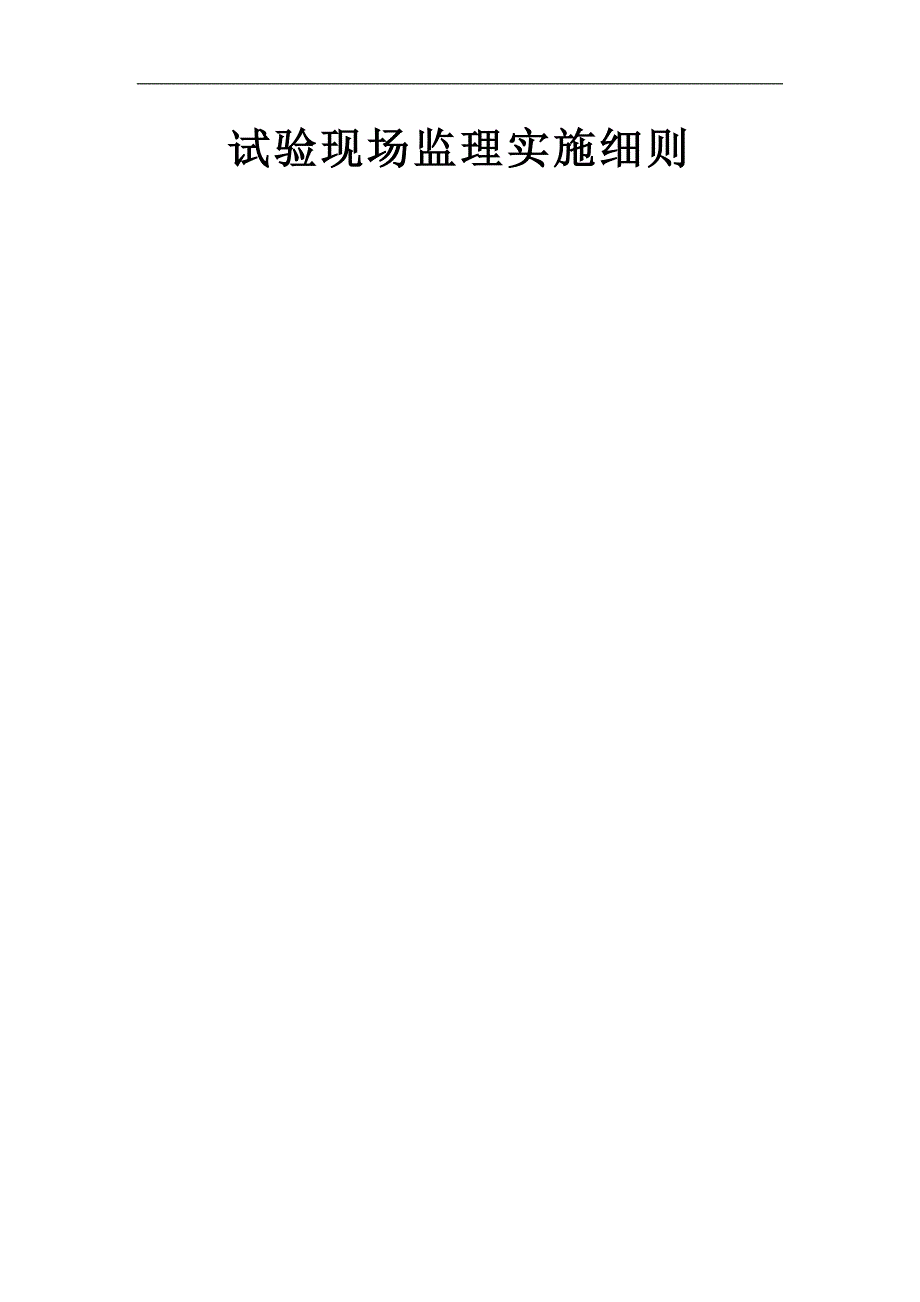

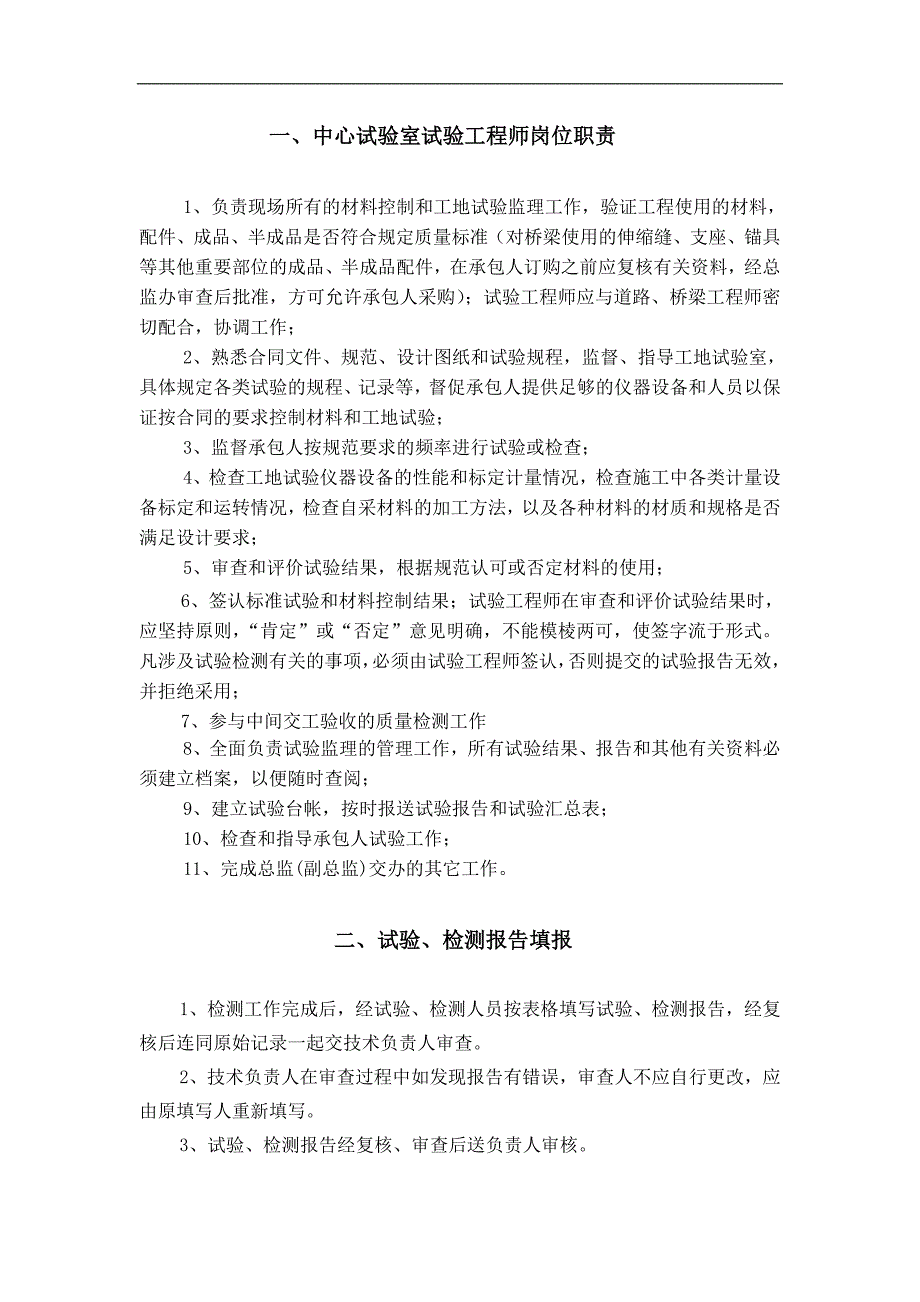

1、试验现场监理实施细则目 录一、中心试验室试验工程师岗位职责165二、试验、检测报告填报165三、试样制作及送检要求167四、对承包人工地试验室的管理169五、中心试验室与现场监理的工作协调169六、主要试验项目的检测频率、质量标准、监理检测方式和频率、次数173一、中心试验室试验工程师岗位职责1、负责现场所有的材料控制和工地试验监理工作，验证工程使用的材料，配件、成品、半成品是否符合规定质量标准（对桥梁使用的伸缩缝、支座、锚具等其他重要部位的成品、半成品配件，在承包人订购之前应复核有关资料，经总监办审查后批准，方可允许承包人采购）；试验工程师应与道路、桥梁工程师密切配合，协调工作；2、熟悉合同
2、文件、规范、设计图纸和试验规程，监督、指导工地试验室，具体规定各类试验的规程、记录等，督促承包人提供足够的仪器设备和人员以保证按合同的要求控制材料和工地试验；3、监督承包人按规范要求的频率进行试验或检查；4、检查工地试验仪器设备的性能和标定计量情况，检查施工中各类计量设备标定和运转情况，检查自采材料的加工方法，以及各种材料的材质和规格是否满足设计要求；5、审查和评价试验结果，根据规范认可或否定材料的使用；6、签认标准试验和材料控制结果；试验工程师在审查和评价试验结果时，应坚持原则，“肯定”或“否定”意见明确，不能模棱两可，使签字流于形式。凡涉及试验检测有关的事项，必须由试验工程师签认，否则提交
3、的试验报告无效，并拒绝采用；7、参与中间交工验收的质量检测工作8、全面负责试验监理的管理工作，所有试验结果、报告和其他有关资料必须建立档案，以便随时查阅；9、建立试验台帐，按时报送试验报告和试验汇总表；10、检查和指导承包人试验工作；11、完成总监(副总监)交办的其它工作。二、试验、检测报告填报1、检测工作完成后，经试验、检测人员按表格填写试验、检测报告，经复核后连同原始记录一起交技术负责人审查。2、技术负责人在审查过程中如发现报告有错误，审查人不应自行更改，应由原填写人重新填写。3、试验、检测报告经复核、审查后送负责人审核。4、试验、检测报告发送后，试验工程师同时留一份存档备查。5、试验、检
4、测报告需加盖试验室的公章后才能生效（加盖监理抽检章的只作为监理资料）。6、发送的试验、检测报告发现有错误时，应对报告错误处进行更正，更正的检测报告应重新发送代替错误的检测报告，注明所代替的检测报告的编号，收回原报告并办理登记手续。7、建立试验、检测台帐，即分不同标段对试验、检测结果进行登记，以方便查找、统计。8、试验检测报告单上应有报告编号（与原始记录编号一致）。为统一格式对格式规定如下：监理试验报告编号：J01（监+标段号）+项目代号+年份（取二位）+报告序号（取三位）；施工单位试验报告编号： S0X（施+标段号）+项目代号+年份（取二位）+报告序号（取四位）。报告编号规定表（监理）（以20
5、04年第1号为例）：项目名称编号项目名称编号土颗粒分析J01Aa04-0001砼配比计算J01Ea04-0001土液塑限J01Ab04-0001砼配比强度J01Eb04-0001土击实J01Ac04-0001砼强度J01Ec04-0001土CBRJ01Ad04-0001砼回弹强度J01Ed04-0001土膨胀量J01Ae04-0001砂浆配比J01Ee04-0001钢筋原材J01Ba04-0001砂浆强度J01Fa04-0001钢筋焊接J01Bb04-0001砂浆回弹强度J01Fb04-0001水泥物理J01Ca04-0001路基压实度J01Ga04-0001砂筛分J01Da04-0001路基
6、平整度J01Gb04-0001砂比重J01Db04-0001路基弯沉J01Ha04-0001砂含泥量J01Dc04-0001碎石筛分J01Ia04-0001碎石筛分J01Ea04-0001砂浆回弹强度J01Ib04-0001碎石比重J01Eb04-0001路基压实度J01Oa04-0001碎石压碎值J01Ec04-0001路基平整度J01Pa04-0001碎石针片状J01Ed04-0001路基弯沉J01Ra04-0001碎石含泥量J01Ee04-0001三、试样制作及送检要求 为规范试样制作及送检，方便检查评定，参照质监站的有关要求，对试样制作及送检提出如下要求：（一）、材料（钢筋、水泥、砂、
7、碎石、沥青等）的取样：自检由承包人取样，现场监理旁站；抽检由现场监理或中心试验室派员取样送样，承包人派人协助。5%的送检（CMA）由现场监理和承包人一同取样、送样。（二）、各种配合比、土工试验及其他标准试验：先由承包人和监理共同取样，承包人自检的由现场监理旁站（省厅质检站批准工地试验室试验的项目）或送认可有资质的试验单位（省厅质检站无批准工地试验室试验的项目）进行设计试验后，把试验结果和与之相同的原材料一同送来中心试验室作平行试验，经批复后进行施工。（三）、砼及砂浆试件：自检由承包人取样，现场监理旁站；抽检由现场监理或中心试验室派员取样，承包人派人协助成型。在砼或砂浆终凝之前于试件表面划写上标
8、段、强度、制作日期、部位，属监理抽检的还要写上“监”字作为确认凭迹。拆模后试件在工地试验室进行养护，28天时自检或送检。（四）、对于承包人工地试验室和总监办中心试验室无法试验（即省厅质检站无批准试验）的项目，由承包人和现场监理共同取样并送认可有资质的试验单位进行试验。自检、抽检“二合为一”，送样单位名称同时写上监理和承包人单位名称，试验报告各执一份。（五）、抽检试样送检时，现场监理应填写送样单一式二份并在送样单上签名。送样单联同试样一同送来中心试验室，由中心试验室试验员校对签名接受。送样单一份由中心试验室保存，另一份退还驻地监理留底。（六）、对于委托有资质（CMA）的试验检测单位进行试验的，现
9、场监理和承包人共同送样后，不再旁站试验过程。施工单位应收取检测单位资质证书复印件加盖公章，交中心试验室备案。（七）、自检、抽检试验结果反映施工质量情况，其结果的可靠性直接与试样的抽取、制作有关。承包人、现场监理和参与取样的有关人员应对试样来源的真实性负责。附“送样试验单”。 送 样 试 验 单标段：送样人：电话：送样日期： 年 月 日序号样品名称使用（取样）部位制作日期试验项目监理签名接受人：接受日期： 年 月 日四、对承包人工地试验室的管理（一）、审查承包人试验人员资质，检查工地试验室的仪器设备等应按规定定期进行检查和标定。在接到资质申报材料后对其审查、签字、盖章，中心试验室存档一份，其余由
10、承包人送省厅质检站申报。（二）、监督检查和指导承包人工地试验室按规定的试验规程、试验频率、试验方法进行各种试验。（三）、承包人工地试验室应建立健全各项试验台帐，以便查找、统计。（四）、承包人应每月如实填写“200年月施工单位自检、送检汇总表”，及“ 年 月原材料进场及完成填土平方数量表”经驻地监理复核后，于每月21号前送到中心试验室。（五）、所有试验资料责任人一栏必须签名齐全，不能代签。字迹应整洁、不得涂改。正式记录表（即报告表）应一式二份，工地试验室应保留完整一份（送检的试验报告可复印），一份交项目部作为验收、计量等的附表。（六）、工地试验室自检试验项目是指经省厅质检站批准的项目，对非经批准
11、的试验项目应送经认可有资质的试验单位进行检验。（七）、承包人现场自检试验（如压实度、强度、平整度等）必须在现场如实进行，并经现场监理工程师签字认可，不准弄虚作假。（八）承包人对任何与本工程有关的各种取样、送样、试验，应和中心试验室或驻地监理联系，共同参与进行。否则，对自行取样、送样、试验的任何资料将作无效处理。（九）、凡不符合以上规定的试验资料，驻地监理工程师将不给予签认。附：施工单位自检、送检汇总表五、中心试验室与现场监理的工作协调现场监理工作内容：（一）、同施工单位一起取样，自检时（施工单位经省厅质检站批准的试验项目）旁站，或一同送有CMA资质试验单位（施工单位未经省厅质检站批准的试验项目
12、）试验，结果出来后取相同材料联同报告单送中心试验室做平行对比试验：1、砼、砂浆配合比设计。2、土工：C、路基基底：基底原状土击实A、新土场：（试验项目：颗粒分析、液塑限、击实、CBR）；B、旧土场：（土样变化大、93区、94区、96区施工前做，试验项目同上条，同时取样送中心试验室）。（二）、同施工单位一起取样并送认可有资质试验单位试验：（即施工单位经省厅质检站批准的试验项目5%送检，未经省厅质检站批准的试验项目100%送检），并收取试验报告交中心试验室：A、钢筋原材及焊接连接、砼、砂浆抗压强度；B、水泥、砂、碎石物理性能；C、特殊原材料：钢铰线、锚具、夹片、PE料、支座、砂袋、型料排水板，土工
13、格栅等。（三）、施工单位经省厅质检站批准的试验项目，即可在工地试验室完成100%自检的试验项目：同施工单位一同取样及试验旁站并在报告表上签名，监理工程师做好质检台帐：A、砼、砂浆抗压强度、水泥、砂及碎石物理性能；B、钢筋原材、焊接、连接；C、路基压实度（灌砂法）。（四）、配合试验工程师进行监理抽检20%：取样、制试件（砼、砂浆）、送中心试验室（施工单位协助、现场监理填送样单和送样）：A、砼及砂浆抗压强度、钢筋原材及焊接、连接、水泥、砂、碎石；B、路基压实度：现场监理抽查的，在原始记录及报告（应打印）单上“试验人”处签名，后送中心试验室复核签名、盖章见“灌砂法压实度检测记录（报告）表”（五）、其
14、它现场检测（如钻桩、模板、钢筋、结构物尺寸等现场偏差检测）。（六）、其它A、凡送中心试验室的试样，现场监理要填好送样单。B、承包人工地试验室未经省厅质检站批准的试验项目，现场监理同施工单位一起取样、送样到认可有资质试验单位试验。C、每月对施工单位填写的“200年月施工单位自检、送检汇总表”及“ 年 月原材料进场及完成填土平方数量表”进行复核，于每月21号前送到中心试验室。中心试验室工作内容：（一）、平行试验：砼、砂浆、稳定层、沥青砼等配合比；土工试验；标准砂及灌砂筒标定。（二）、20%抽检：1、砼及砂浆抗压强度、钢筋原材及焊接、连接、水泥、砂、碎石。2、路基压实度：93、94、96区顶层由中心试验室抽检，其它各层由中心试验室和现场监理共同完成。3、路基填前原地面压实度：原土击实确定干密度由中心试验室派人同施工单位一起取样并在承包人工地试验室试验并给予确认。 六、主要试验项目的检测频
