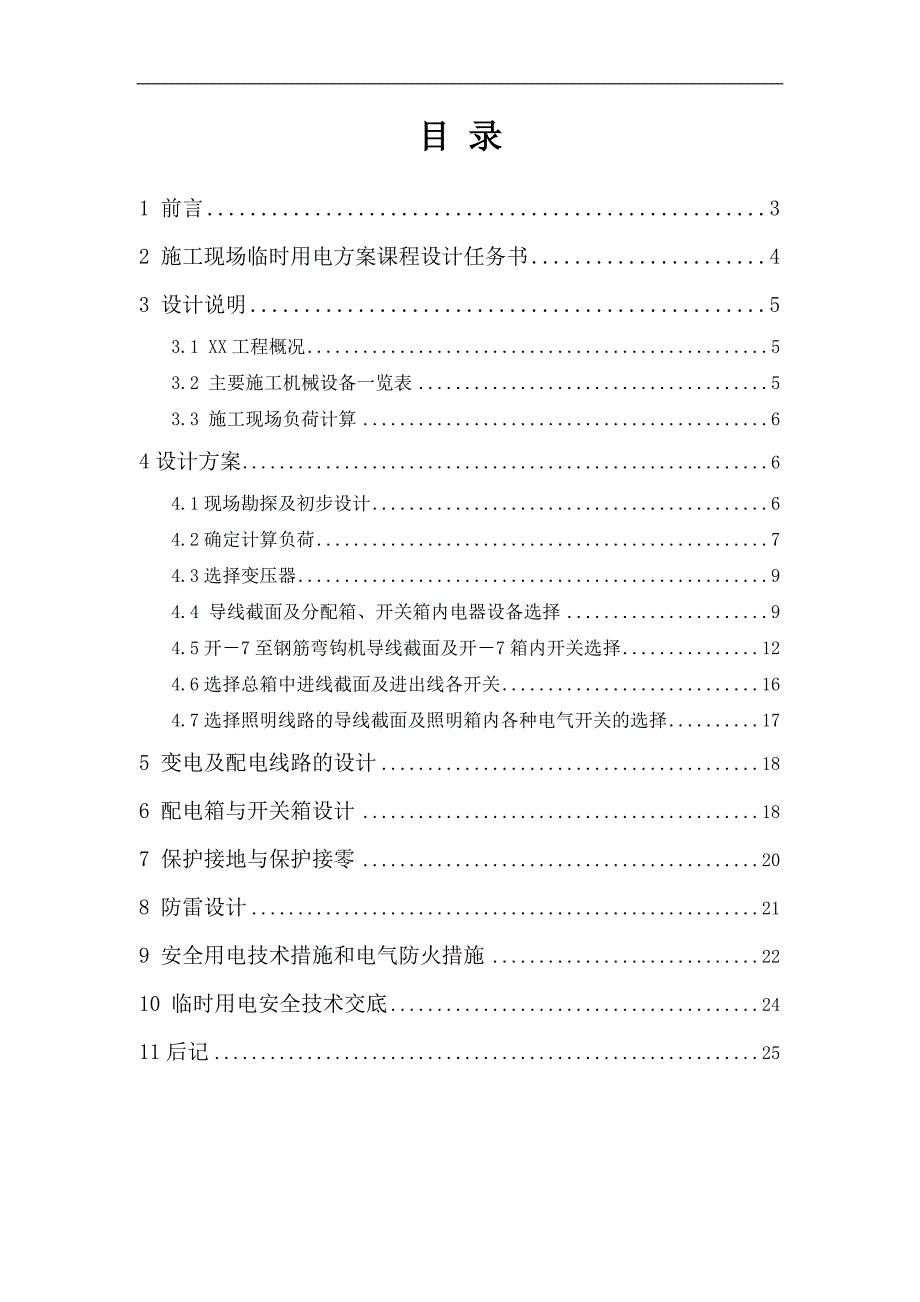

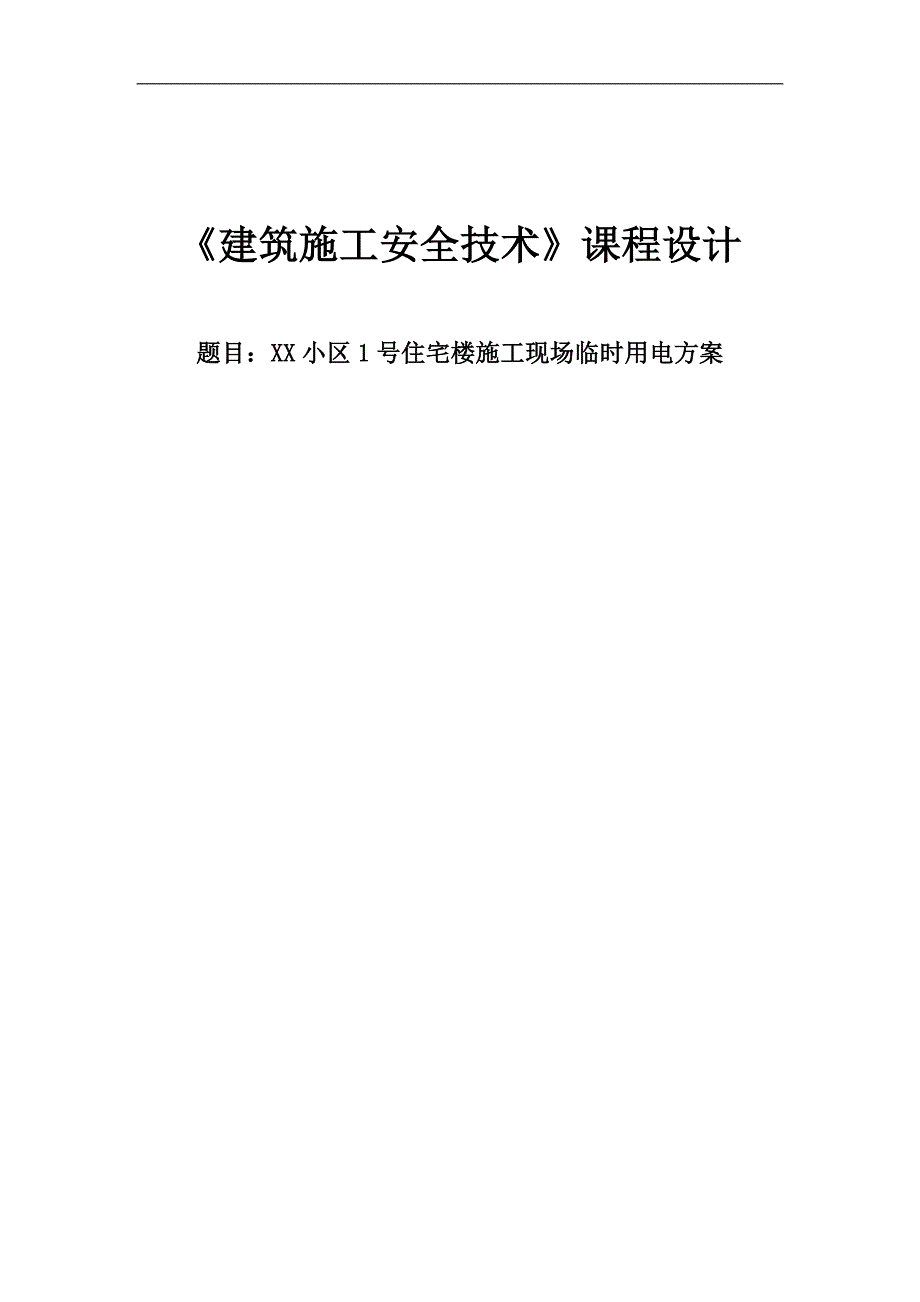

1、建筑施工安全技术课程设计题目：XX小区1号住宅楼施工现场临时用电方案目 录1 前言32 施工现场临时用电方案课程设计任务书43 设计说明53.1 XX工程概况53.2 主要施工机械设备一览表53.3 施工现场负荷计算64设计方案64.1现场勘探及初步设计64.2确定计算负荷74.3选择变压器94.4 导线截面及分配箱、开关箱内电器设备选择94.5开7至钢筋弯钩机导线截面及开7箱内开关选择124.6选择总箱中进线截面及进出线各开关164.7选择照明线路的导线截面及照明箱内各种电气开关的选择175 变电及配电线路的设计186 配电箱与开关箱设计187 保护接地与保护接零208 防雷设计219 安全
2、用电技术措施和电气防火措施2210 临时用电安全技术交底2411后记251 前言在建筑施工技术安全管理中，用电安全是非常重要的，也是施工人员最容易忽视的环节，一旦发生触电，瞬间给受害者致命的伤害。因此，预防临时用电的危险，这就要求设计方案时通过科学的分析与计算，可以在源头上避免一些事故的发生，这也是符合本质安全的原理的，保证生产顺利进行。在建筑施工安全技术设计中包含临时用电的基本理论和主要的设计方法，主要重点包括建筑施工现场的常用用电设施；施工现场临时用电的基本知识；临时用电的负荷计算；变压器的选择和配电线路的设计；配电箱与开关箱设计；接地与接地装置；电气施工图；常用的安全用电措施等几大方面，
3、这些方面构成了一个完整的框架。由于作者水平有限，设计中难免存在缺点，恳请大家批评指正。2 施工现场临时用电方案课程设计任务书一、施工现场临时用电方案课程设计的目的使学生更好地熟悉和掌握专业主干课建筑施工安全技术中有临时用电的基本理论和主要的设计方法，重点在于：1、 熟悉建筑施工现场的常用用电设施； 2、 熟悉施工现场临时用电的基本知识；3、 掌握临时用电的负荷计算；4、 掌握变压器的选择和配电线路的设计；5、 掌握配电箱与开关箱设计；6、 熟悉接地与接地装置；7、 熟悉电气施工图；8、 掌握常用的安全用电措施。二、课程设计的主要内容1、参观建筑工地（1天）；2、查找与收集设计资料（2天）；3、
4、选择合适的设计方法（1天）；4、进行初步的设计计算（2天）；5、报告的编制与修改（4天）。三、课程设计要求1、完成时间：2周；2、要求每个学生完成课程设计书一份，约5000字。要求学生对所设计的内容必须概念准确，参数选择合理，符合设计手册与设计规范及相关参考书籍的要求，计算正确，计算书书写工整、清晰，文笔流畅。设计合理，文字线条优美，图表清晰，符合规范；3、独立完成。四、主要参考书1、建筑施工安全技术，中国建筑工业出版社，2004年；2、建筑安全技术与管理，机械工业出版社，2007年；3、施工现场临时用电安全技术规范（JGJ46-2005）。3 设计说明3.1 XX工程概况该工程为住宅楼，平面
5、布置为线条形，每单元长为2784m，宽为123m，共四单元。建筑高度为1858m，层数为6十1F(顶层复式)，一层为车库，层高为28m，该建筑线条明凇，造型大方，适应现代化都市建设。该工程为独立及条形基础，结构为砖混结构，设计使用年限为50年，耐火等级为二级，负2m以下为混凝土强度等级为C25，其余均为C20。该工程位于衡阳立新开发区，处于船山路和外环路的交汇口，交通便利，西临平湖公园，南望南华大学，地理位置优越。3.2 主要施工机械设备一览表根据目前施工任务，现场的各项用电设备如下：表3-1 施工机械设备表序号设备名称型号额定功率（kW）需要数量（台）用途合计功率1物料提升机SSD60/60
6、5.51垂直运输5.5kW2砼搅拌机JI-3507.51砼搅拌7.5kW3交流电焊机BX3-30023.4kVA1钢筋焊接23.4kW4钢筋切断机DJ505.51钢筋切断5.5kW5钢筋调直机GJS45.51钢筋调直5.5kW6钢筋弯曲机GJ7-402.211钢筋弯曲2.21kW7钢筋对焊机UN1-7580kVA1钢筋焊接20kW8插入式振动器HZ6-501.52砼振动器3kW9木工平刨机WJ-531木作施工3kW10木工园锯机WY-541木作施工4kW11木工压刨机W-541木作施工4kW12平板振动器JZ2-202.21楼面板砼振捣2.2kW13灰浆搅拌机HJ-3253.01灰浆搅拌3.0
7、kW3.3 施工现场负荷计算1、根据负荷表，计算用电设计总需要量P=K1P1/cos+K2P2+(P3+P4)（P1=43.4kW，P2=42.4kW）=1.05，K1=0.6，K2=0.6，K3=1.0，cos=0.75，照明用电P3+P4=10kW。则施工用电总量为P=1.05-0.543.4/0.75+0.642.4+10=73.688kW2、施工现场内暂设电源干线断面选择（1）进场表前用线I=KP/31/2U线cos=(0.779.31000)/(31/23800.75)=112A查表选用25mm2BLV铜芯料线明设于绝缘支柱上（2）表后动力用电主干线方法同上得I=71A，查表选用16
8、mm2BLV型铜芯塑料线明设于绝缘支柱上（3）表后照明电线：I=（0.7101000）/（31/22200.75）=24.5A查表选用2.5mm2BX型铜芯橡皮线明设于绝缘支柱上。4设计方案4.1现场勘探及初步设计1、本工程所在地为新建设区，施工现场范围内无上、下水管道，无各种埋地线路，甲方已向供电部门报批容量允许使用。施工现场无一、二级负荷。为了减少投资费用且施工现场用电量不大，以减少维修费用。现场设一供电箱（由供电局施工），内有计量设备 。本设计只负责总箱以下的线路及电气开关的选择。2、根据施工现场用电设备的布置情况，在场内道路的两侧设置两排电杆，杆距为30 m。分2个干线LFG1、LFG
9、2架空引至分配电箱，再由分配电箱引至各用电设备的开关箱。杆上设马路弯灯做道路照明。3、根据施工现场临时用电安全技术规范规定，本供电系统采用TN-S（三相五线制）供电。4.2确定计算负荷采用需要系数法进行负荷计算，用电设备的需要系数Kx，cos，tg见表4-1。表4-1 用电设备的系数表用电设备组名称KxCostg混凝土搅拌机及砂浆搅拌机10台以下10台以上0.70.60.680.651.081.17破碎机、筛洗石机、空气压缩机、输送机10台以下10台以上0.70.650.70.651.021.17提升机、起重机、掘土机10台以下10台以上0.30.20.70.651.021.17电焊机10台以
10、下10台以上0.450.350.450.41.982.291、搅拌机查表Kx=0.7, cos=0.68,tan=1.08Pjs1=KxPe1=0.77.52=10.5kWQjs1= Pjs1tan=10.51.08=11.34kvar；2、物料提升机组查表Kx=0.3, cos=0.7,tan=1.02（1）先将Jc=40%统一换算到Jc=25%的额定量Pe2=2PcJc1/2=221.220.41/2=20kW；（2）计算负荷Pjs2=KxPe2=0.354=16.2kWQjs2= Pjs2tan=16.21.02=16.5kvar；3、卷扬机组查表Kx=0.3, cos=0.7,tan=
11、1.02Pjs3=KxPe3=0.3112=6.6kWQjs3= Pjs3tan=6.61.02=6.732kvar4、电焊机组查表Kx=0.45, cos=1.98；（1）先将Jc=50%统一换算到Jc=100%的额定量Pe4=(Jc/Je) 1/2P=(0.5) 1/232=15.6kW；（2）计算负荷Pjs4=KxPe4=0.4515.6=7.02kWQjs4=Pjs4tan=7.021.98=13.8kvar；5、钢筋机械组查表Kx=0.7, cos=0.7,tan=1.02；Pjs5=KxPe5=0.711.3=7.91kW；Qjs5=Pjs5tan=7.911.02=8kvar；6
12、、木工机械组查表Kx=0.7,tan=0.88；Pjs6=KxPe6=0.7（64）=7kW；Qjs6=Pjs6tan=70.88=6.16kvar；7、振捣棒组查表Kx=0.7, cos=0.7,tan=1.02；Pjs7=KxPe7=0.71.16=4.62kW；Qjs7=Pjs7tan=4.621.02=4.71kvar；8、总的计算负荷计算，干线同期系数取Kx=0.9总的有功功率：PjsKx（Pjs1Pjs2+Pjsn）=0.9(10.5+16.2+6.6+7.02+7.91+7+8.96+4.62+10)=61.93kW；总的无功功率：Qjs= Kx（Qjs1+Qjs2+Qjsn）0
13、.9（11.34+16.54+6.732+13.8+8+6.16+6.72+4.71）66.6 kvar；总的视在功率：S=(P2+Q2)1/2=(61.932+66.62)1/2 =90.94kVA；总的计算电流计算：I=S/(Ue ) =90.94/(0.38)=138.2A。4.3选择变压器根据计算的总的视在功率查有关资料选择SL7型三相电力变压器，其规格为SL7125/10它的视在功率为125kVA90.94kVA能够满足使用要求，其高压侧为10KV铜施工现场外的高压架空线路的电压级别一致。4.4 导线截面及分配箱、开关箱内电器设备选择在选择前应对照平面图和系统图先算用电设备至开关箱计
14、算，再算开关箱至分配电箱计算，选择导线及开关设备。分配箱至开关箱至用电设备的导线敷设采用铜芯橡皮绝缘导线穿铜管暗设在地面内，由于这部分距离比较短，因此不考虑电压降，只按导线安全载流量选择导线截面。1、开6至搅拌机导线截面及开关箱内电气设备选择（1）计算电流查表Kx=1, cos=0.68Ijs=Kx=16.7A；（2)选择导线截面，查表得BX-325+12.5G20埋地敷设。选择开6内开关为HK-60/3.3RC1A-60A其熔断电流为Ird=1.5Ijs=1.516.7=30A.漏电保护器为DZ15L-60/3。2、提升机开关箱开3、开4至提升机的导线截面及箱内电气设备选择（1）计算电流查表Kx=1, cos=0.7,tan=1.02
