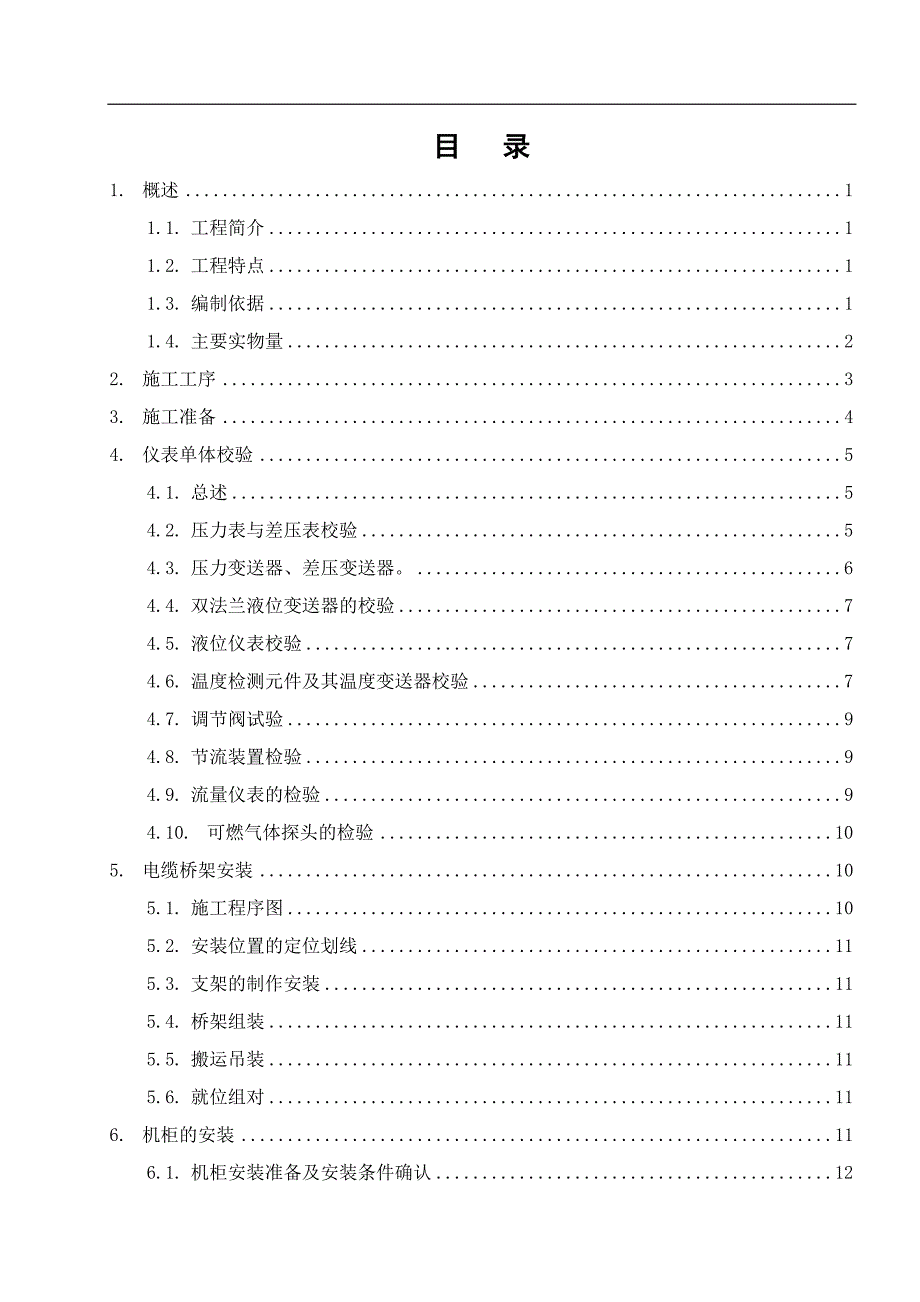

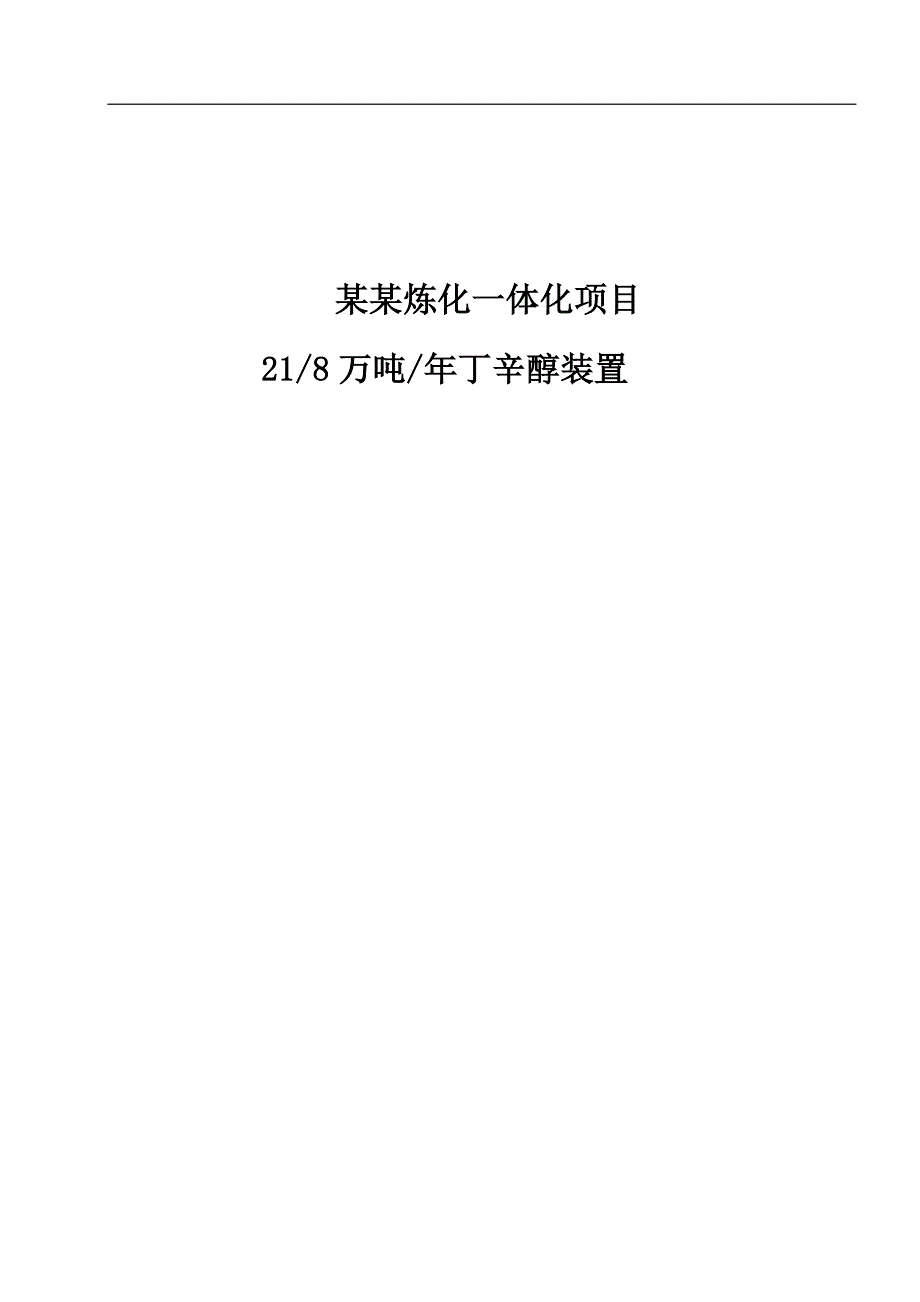

1、 某某炼化一体化项目 21/8万吨/年丁辛醇装置 目 录1.概述11.1.工程简介11.2.工程特点11.3.编制依据11.4.主要实物量22.施工工序33.施工准备44.仪表单体校验54.1.总述54.2.压力表与差压表校验54.3.压力变送器、差压变送器。64.4.双法兰液位变送器的校验74.5.液位仪表校验74.6.温度检测元件及其温度变送器校验74.7.调节阀试验94.8.节流装置检验94.9.流量仪表的检验94.10.可燃气体探头的检验105.电缆桥架安装105.1.施工程序图105.2.安装位置的定位划线115.3.支架的制作安装115.4.桥架组装115.5.搬运吊装115.6.

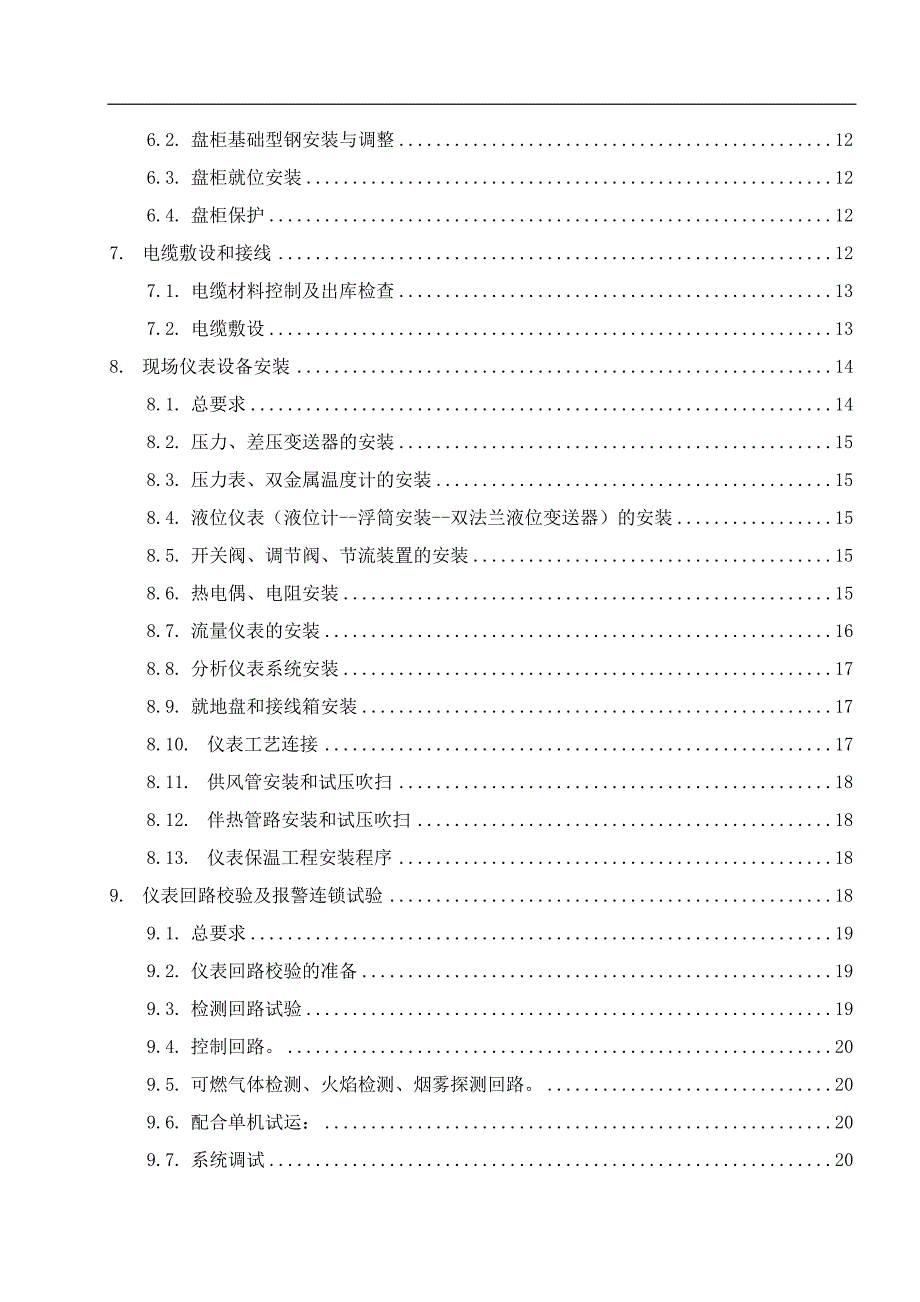

2、就位组对116.机柜的安装116.1.机柜安装准备及安装条件确认126.2.盘柜基础型钢安装与调整126.3.盘柜就位安装126.4.盘柜保护127.电缆敷设和接线127.1.电缆材料控制及出库检查137.2.电缆敷设138.现场仪表设备安装148.1.总要求148.2.压力、差压变送器的安装158.3.压力表、双金属温度计的安装158.4.液位仪表（液位计-浮筒安装-双法兰液位变送器）的安装158.5.开关阀、调节阀、节流装置的安装158.6.热电偶、电阻安装158.7.流量仪表的安装168.8.分析仪表系统安装178.9.就地盘和接线箱安装178.10.仪表工艺连接178.11.供风管安装
3、和试压吹扫188.12.伴热管路安装和试压吹扫188.13.仪表保温工程安装程序189.仪表回路校验及报警连锁试验189.1.总要求199.2.仪表回路校验的准备199.3.检测回路试验199.4.控制回路。209.5.可燃气体检测、火焰检测、烟雾探测回路。209.6.配合单机试运：209.7.系统调试209.8.安全联锁系统调试10.HSE和质量管理2110.1.建立安全保证体系2210.2.现场施工安全措施2210.3.质量检验计划 2210.4.质量保证措施2211.应急预案2411.1.应急组织机构及紧急集合点2411.2.应急联系电话2411.3.应急事件报告（响应）程序2411.4
4、.应急处理预案25附件一 工作安全性分析（JSA）报告附件二 自控仪表施工质量计划附件三 自控仪表施工进度计划附件四 自控仪表施工人力资源使用计划表附件五 自控仪表施工校验设备一览表附件六 自控仪表施工主要施工机具和手段用料附件七 仪表垫片统计表1. 概述1.1. 简介四川石化21/8万吨/年丁辛醇装置隶属于生产六部管理。根据业主的框架协议，装置的控制系统采用中央控制室与现场机柜室分离设置方式。现场机柜室设置在本装置界区内，与中央控制室光纤通讯。我公司的施工范围包括现场机柜间和装置区。本装置内DCS系统采用横河CS3000系统，SIS采用TRICON三重化工系统，气体检测器信号进入DCS系统，
5、使用独立的卡件。本装置压缩机由西门子公司提供控制系统，控制柜放置在现场机柜间，现场有就地操作盘。成套设备低压火炬、真空单元、膜回收单元等由厂家负责现场仪表、接线箱及之间的接线并提供DCS组态资料。储罐渗漏检测系统由泰科热控负责供货并指导施工。21/8万吨/年丁辛醇装置具有易燃易爆的特点，现场仪表所处区域爆炸危险等级为级。施工时应按照相关施工规范进行施工。现场仪表施工计划于2011年4月15日开始，2011年12月30日结束。1.2. 工程特点四川石化21/8万吨/年丁辛醇装置的现场仪表设备类型多、数量大，控制电缆及电缆槽盒敷设安装工作量大，仪表引压管、仪表风管等敷设安装技术要求高、难度大。仪表
6、专业施工与土建、设备、钢结构、工艺管道、机泵等专业的界面多、施工交叉多；仪表专业施工进度所受影响的因素多，不仅包括土建、设备、钢结构、工艺管道、机泵专业的施工进度的影响，还受到材料设备的到货情况的影响，造成仪表施工工期紧、时间短和任务重的施工的特点。因此，除加强本身施工管理，集中人力进行前期突击施工外，还必须在四川石化的统一指挥下与各施工单位、各施工专业以及监理等建立制度化的联系机制，确立统一的施工接点目标，使之相互密切配合，使工程能按时、按质、按量完成。1.3. 编制依据 工业自动化仪表工程施工及验收规范GB50093-2002 石油化工仪表工程施工技术规程SH/T3521-2007 石油天
7、然气建设工程施工质量验收规范 自动化仪表工程SY4205-2007 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96 XXXX设计单位提供的施工图纸、随机资料及有关技术资料 工业金属管道工程施工及验收规范（GB50235-97） 石油化工有毒、可燃介质管道工程施工及验收规范（SH3501） 四川石化在工程建设管理平台上颁布的仪表设备供货、检验、施工、调试等方面的制度和规定。经四川石化批准的21/8万吨/年丁辛醇装置仪表安装施工方案是仪表施工依据之一，是仪表工程的指导性文件。1.4. 主要实物量序号实物量名称规格描述单位数量备注1调节阀台207开关阀台362流量仪表各
8、种流量仪表及变送器台154 3温度仪表热电偶、双金属温度计等台4544压力仪表压力表及变送器台3975分析小屋个16分析仪表可燃/有毒气体检测仪表、烟气、在线流程、在线蒸汽压分析仪台27液位仪表浮筒、浮球、导波雷达、玻璃板液位计及变送器台2178仪表压力管线不锈钢管米42509仪表伴热管线不锈钢管米56010仪表电缆保护管镀锌钢管米750011仪表气源管线不锈钢管、镀锌碳钢管米60012仪表接线箱不含随机自带接线箱个9813仪表槽盒主槽盒及分支小槽盒米1400014仪表盘柜、操作台各系统柜、控制柜面3015仪表阀门仪表引压、伴热、仪表风等用阀门个98516仪表电缆主电缆及分支电缆公里1392.
9、 施工工序施工准备管道组成件出库检验取源部件安装 型钢除锈、防腐盘柜基础制作安装除锈、防腐仪表单体调校和试验支架制作安装控制室交接支架预制安装电缆槽盒安装仪表盘、柜出库检查保护（温）箱安装现场仪表安装接线箱（盒）安装仪表盘、柜安装仪表引压管安装分支槽盒及保护管安装仪表盘、柜间电缆敷设气源管线安装仪表伴热管安装信号管安装仪表电缆安装吹扫、试压、气密导通、绝缘试验二次防腐隔热保温综合控制系统试验回路调试及系统联锁配合单机试车、装置试运行竣工验收3. 施工准备3.1. 人力资源准备见附件四。3.2. 施工图纸会审已经完毕，寰球设计院已经落实了图纸会审中的各项问题。图纸会审记录已经由成都丁辛醇项目部资
10、料室妥善保管。3.3. 仪表设备及安装辅材准备（设备、配件及材料出库并开箱外观检查）3.3.1. 在业主、监理、物资供应部门、施工单位专业工程师在场情况下进行开箱检查，检查后应签署检查记录。3.3.2. 设备开箱时，使用适当的工具，按层次、顺序打开包装。开箱时对以下项目进行外观检查： 包装是否破损，有无积水，开箱后内包装是否完好，防潮、防水、防震等措施是否失效等；3.3.3. 实物铭牌的型号、规格、材质、测量范围、刻度盘等应符合设计及技术协议要求； 无变型、损伤、油漆脱落、零件丢失等缺陷； 端子、接头、固定件等应完整，附件齐全，合格证及检定证书齐备； 装箱清单以及数量与设计要求一致。3.3.4
11、. 设备材料出入库：设备和材料经过上述程序后，利用吊车、卡车运到施工单位库房，进行入库存放，对于设备则有仪表检验人员进行性能测试，材料员做好设备、材料进出库记录，并且仪表设备的存放要注意防腐蚀和防潮。3.4 施工进度计划准备见附件三3.5 施工机具的准备见附件五，附件六3.6文明施工的准备 现场施工作业场地面积狭小，作业空间紧凑，根据此种实际情况，计划设置休息室1个用于作业班组休息，工机具房1个用于存放仪表施工用机具。仪表设备存放在丁辛醇预制场，仪表调试间设在四川石化基地高密度聚乙烯施工现场。现场预制场地由铁丝网彩钢板围好。无齿锯、台钻等主要施工机具摆放在院内。施工材料要分门别类整齐摆放在院内
12、。布置好仪表用临时电源、生活用水等设施。施工废料区设置在装置区预制场，积攒一段时间后由项目部统一处理。装置区内安放一个电焊机铁皮房，内部安装电源箱，安放电焊机等施工机具。3.7 HSE施工安全方案及应急预案的准备，质量检验计划见附件一，附件二3.8 文档管理的准备由项目部统一管理，仪表作业队负责提供项目过程资料。4. 仪表单体校验及校准4.1. 总述4.1.1所有的仪表在安装之前，应进行单体校验及检定/校准，仪表的检定/校验按四川石化有限责任公司计量器具分级管理规定执行。4.1.2 用于公司贸易结算、安全防护、环境监测并列入中华人民共和国强制检定的工作计器具目录的仪表。在安装前3至4个月，由施
13、工单位送经公司审核认定的计量检定机构（如成都监督检定测试院）进行检定。生产厂家派技术人员到计量检定机构配合检定。未经计量检定或经检定不合格的不得安装（本装置无强检仪表）。4.1.3 除上述以外的仪表可由有资质的机构进行校验，不能开展校验项目的仪表，可依托其它有资质的机构进行校验，但须向业主提供相关的资质等资料。4.1.4 开展校验或检定/校准的机构应向业主提供如下资料：4.1.4.1 检定/校准机构资质（授权范围、检定/校准项目表、执行相应的计量技术法规）。4.1.4.2 检定/校准人员资质（相关检定/校准项目的计量检定员证）。4.1.4.3 校验或检定/校准设备一览表和检定/校准合格证。4.1.4.4 相关的校验或检定/校准实验室环境条件等描述。4.1.5 对没有检定/校准机构的仪表，应由生产厂家配合制定相关的比对或校验规程，由公司批准实施。4.1.6 校验记录要求数据准确，字迹清晰；出具的合格证、表格清单作为附件，均要符合现场校验计划和施工要求，校验记录、检定合格证上均应注明检定日期并有校验人签字。4.1.7 经校验合格的仪表粘贴合格证。不合格（品）应填写不合格报告，并及时报告业主相关管理部门，采取补订货措施。现场变送器和智能变送器未经业主确认许可，禁止调整。4.1.8 设计文件规定或关键部位（安全联锁）的一次元件（仪表），如安全联锁的温度测量元件和变送器需要进行热电
