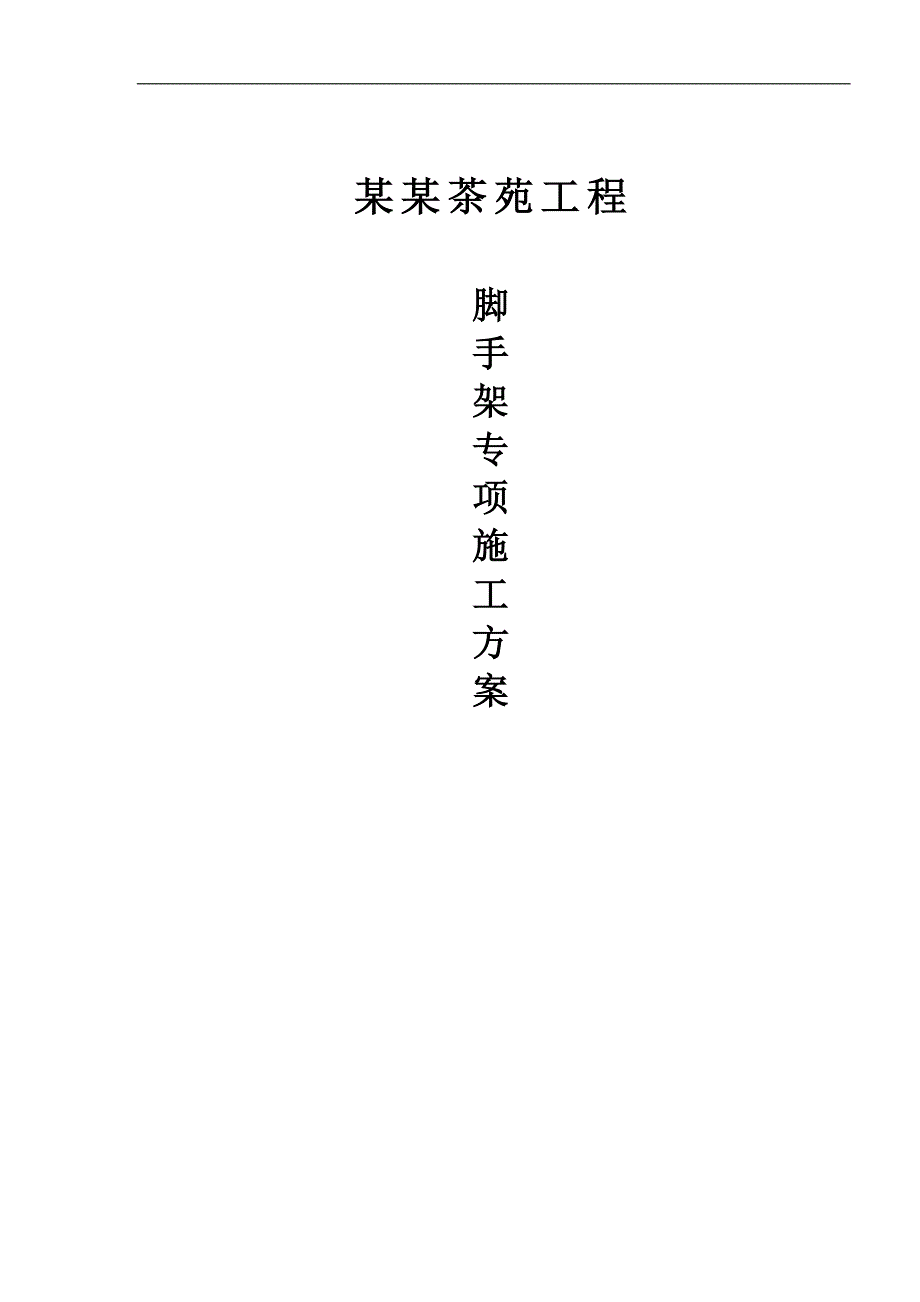

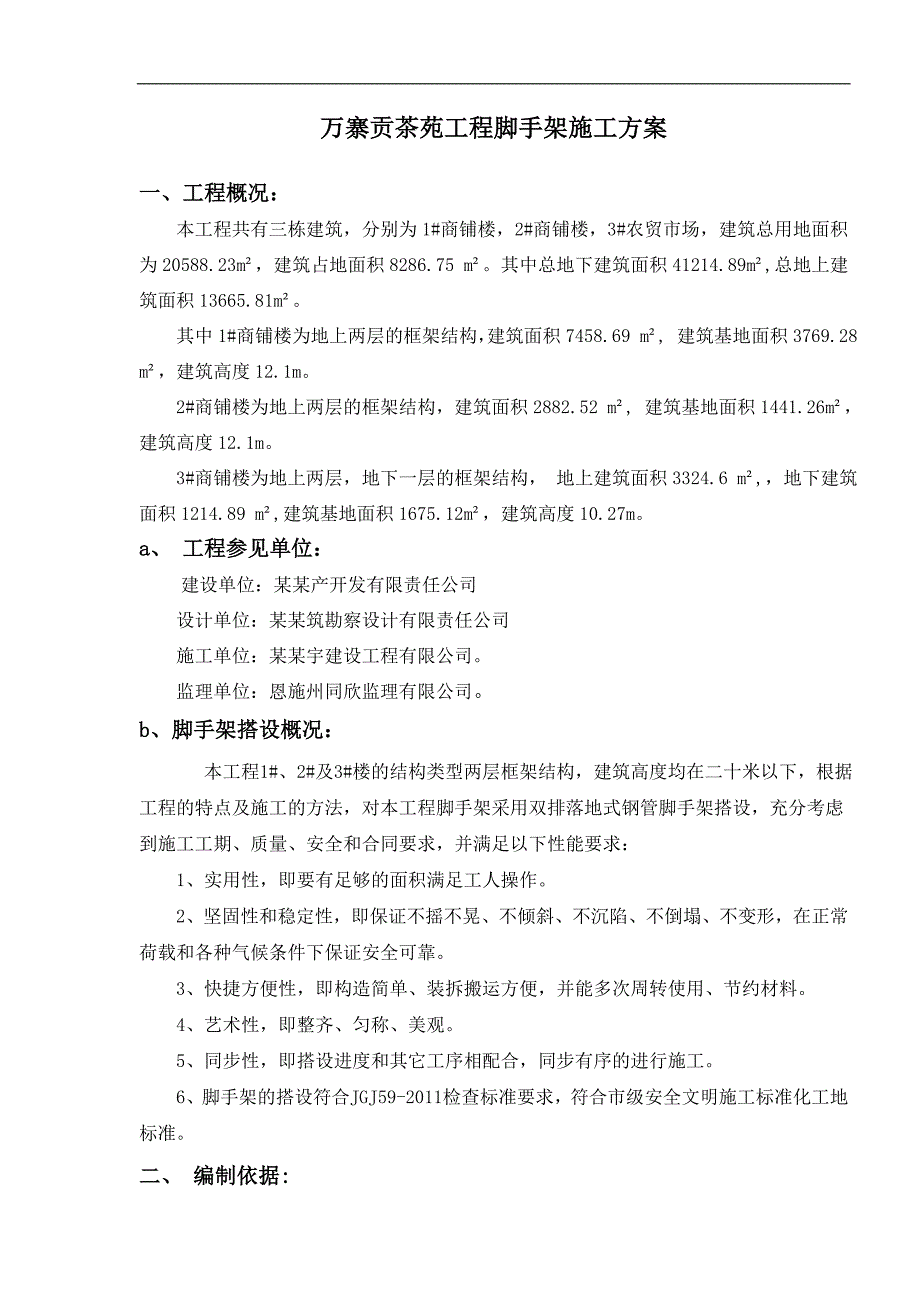

1、某某茶苑工程脚手架专项施工方案万寨贡茶苑工程脚手架施工方案一、工程概况：本工程共有三栋建筑，分别为1#商铺楼，2#商铺楼，3#农贸市场，建筑总用地面积为20588.23m，建筑占地面积8286.75 m。其中总地下建筑面积41214.89m,总地上建筑面积13665.81m。其中1#商铺楼为地上两层的框架结构，建筑面积7458.69 m, 建筑基地面积3769.28 m，建筑高度12.1m。2#商铺楼为地上两层的框架结构，建筑面积2882.52 m, 建筑基地面积1441.26m，建筑高度12.1m。3#商铺楼为地上两层，地下一层的框架结构， 地上建筑面积3324.6 m,，地下建筑面积121
2、4.89 m,建筑基地面积1675.12m，建筑高度10.27m。a、 工程参见单位： 建设单位：某某产开发有限责任公司设计单位：某某筑勘察设计有限责任公司施工单位：某某宇建设工程有限公司。监理单位：恩施州同欣监理有限公司。b、脚手架搭设概况： 本工程1#、2#及3#楼的结构类型两层框架结构，建筑高度均在二十米以下，根据工程的特点及施工的方法，对本工程脚手架采用双排落地式钢管脚手架搭设，充分考虑到施工工期、质量、安全和合同要求，并满足以下性能要求：1、实用性，即要有足够的面积满足工人操作。2、坚固性和稳定性，即保证不摇不晃、不倾斜、不沉陷、不倒塌、不变形，在正常荷载和各种气候条件下保证安全可靠

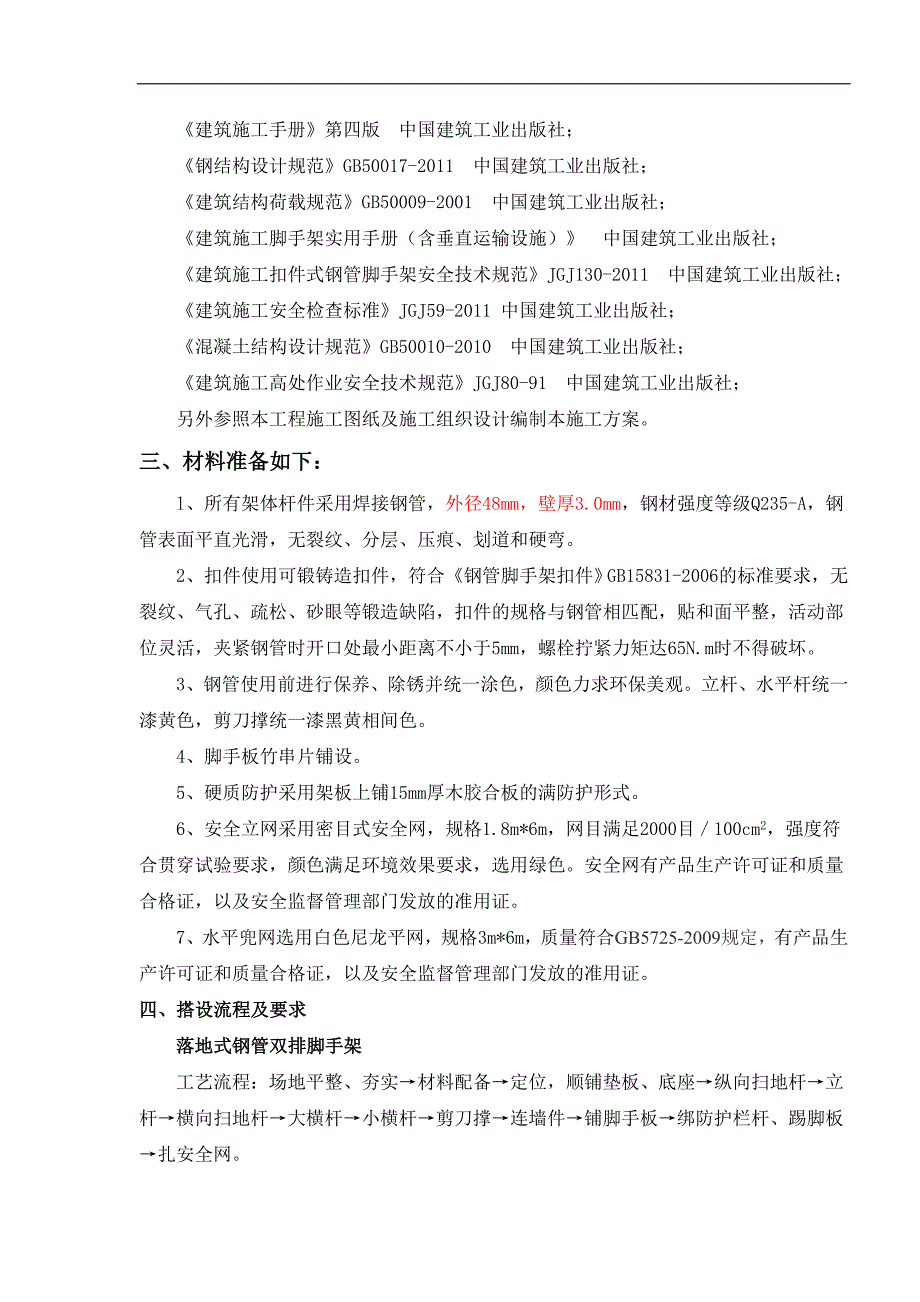

3、。3、快捷方便性，即构造简单、装拆搬运方便，并能多次周转使用、节约材料。4、艺术性，即整齐、匀称、美观。5、同步性，即搭设进度和其它工序相配合，同步有序的进行施工。6、脚手架的搭设符合JGJ59-2011检查标准要求，符合市级安全文明施工标准化工地标准。二、 编制依据:建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2011 中国建筑工业出版社；建筑结构荷载规范GB50009-2001 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施） 中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑工业出版社；建筑施工安全检查标准JG
4、J59-2011 中国建筑工业出版社；混凝土结构设计规范GB50010-2010 中国建筑工业出版社；建筑施工高处作业安全技术规范JGJ80-91 中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。三、材料准备如下：l、所有架体杆件采用焊接钢管，外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面平直光滑，无裂纹、分层、压痕、划道和硬弯。2、扣件使用可锻铸造扣件，符合钢管脚手架扣件GB15831-2006的标准要求，无裂纹、气孔、疏松、砂眼等锻造缺陷，扣件的规格与钢管相匹配，贴和面平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm，螺栓拧紧力矩达65N.
5、m时不得破坏。3、钢管使用前进行保养、除锈并统一涂色，颜色力求环保美观。立杆、水平杆统一漆黄色，剪刀撑统一漆黑黄相间色。4、脚手板竹串片铺设。5、硬质防护采用架板上铺15mm厚木胶合板的满防护形式。6、安全立网采用密目式安全网，规格1.8m*6m，网目满足2000目100cm2，强度符合贯穿试验要求，颜色满足环境效果要求，选用绿色。安全网有产品生产许可证和质量合格证，以及安全监督管理部门发放的准用证。7、水平兜网选用白色尼龙平网，规格3m*6m，质量符合GB5725-2009规定，有产品生产许可证和质量合格证，以及安全监督管理部门发放的准用证。四、搭设流程及要求落地式钢管双排脚手架工艺流程：场
6、地平整、夯实材料配备定位，顺铺垫板、底座纵向扫地杆立杆横向扫地杆大横杆小横杆剪刀撑连墙件铺脚手板绑防护栏杆、踢脚板扎安全网。定距定位：根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用大钢尺排尺，分出立杆位置，并用白灰点出立杆标记；垫板、底座应准确地放在定位线上，垫板铺放平整，不得悬空。在搭设首层脚手架过程中，每架格内设一道斜支撑，拐角处双向支设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。落地式钢管双排脚手架构造如下：1、主杆基础本工程落地式钢管双排脚手架搭设于基础大放脚或砼楼面上，地基承载能力能够满足外脚手架的搭
7、设要求，故立杆基础不做处理，采用结构层上铺设垫板和底座的处理方式。2、立杆间距(1)、脚手架立杆纵距La=1.5m，立杆横距Lb=0.9m，里立杆距建筑物外轮廓线0.15m，外立杆每步架中部设置一道护身栏杆。(2)、脚手架底部立杆采用4m、6m钢管参差布置，使对接接头交错布置，高度方向相互错开，相邻接头不在同步内，以保证脚手架的整体性。(3)、立杆下设置垫板、底座，并设置纵横方向扫地杆，连接于立杆上，离底座200mm。(4)、立杆的垂直度偏差控制在架高的1300内，且不大于50mm。(5)、立杆构造如下图：3、大横杆、小横杆设置(1)、大横杆在脚手架高度方向的步距h=1.8m，以便立网挂设，大
8、横杆置于立杆里面，每侧外伸长度为150mm，外排大横杆间距为0.9m，即增加一道护身栏杆。(2)、立杆与大横杆交点处设置小横杆，两端固定在立杆上，以形成空间结构整体受力。(3)、大小横杆接头构造如下图：4、剪刀撑脚手架外侧立面设置连续剪刀撑，由底至顶连续设置。剪刀撑斜杆采用搭接接长，搭接长度1m，采用3个旋转扣件固定。剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不大于150mm。5、水平防护要求 (1)、主体施工时，施工作业层满挂水平兜网，采用尼龙绳固定于横杆上。(2)、外墙装饰施工时，施工作业层满铺脚手板，满铺到位，不出现探头板，不留空位，不能
9、满铺处采用双层水平兜网防护。6、立面防护要求(1)、脚手架外侧使用主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)、选用18#铅丝张挂密目式安全网，要求严密、平整、无破损。(3)、从第二步架起，脚手架外侧设0.9m高的防护栏杆。(4)、硬质防护层和装饰施工层设置300mm高踢脚板，防止坠物伤人。(5)、脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设0.9m高的防护栏杆。7、连墙件(1)、脚手架与建筑物按楼层设置刚性连墙件，横向间距不大于4.5m。(2)、连墙件采用埋件连固式，构造如后附图。(3)、拉结点应保证牢固，防止其移动变形，且尽量设置在外立杆大
10、小横杆接点处。(4)、外墙装饰阶段的拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠、有效的临时拉结点，以确保外架安全可靠。(5)、最末一道连墙件离架顶距离不得超过3.6m，否则必须于顶部增设一道连墙件，且横向间距不大于4.5m。(6)、连墙件构造示意图：五、脚手架搭设安全技术措施1、技术保障措施：(1)、架子搭设完毕，用合格密目安全网围护于架子的外围。(2)、钢管与扣件进场前应经过检查挑选，所用扣件在使用前需清理打油一次，扣件必须紧固，不得松动，每个螺栓的预紧力在40Nm60Nm之间。(3)、架子每搭设两步架高度后由架工班组长组织搭设人员进行自检；经项目经理组织技术安全
11、人员验收合格并悬挂合格标志后方可投入使用。(4)、该脚手架仅作为安全防护屏障及装修操作平台，不得将模板支架、泵送混凝土输送管道等固定在脚手架上，更严禁悬挂起重设备。(5)、脚手架的安全性是由架子的整体性和结构完整性来保证的，未经允许严禁破坏架子结构或擅自拆除构件，在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。2、质量保障措施(1)、操作人员作业前必须进行岗位技术培训与安全教育。(2)、在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。(3)、脚手架必须严格依据本施工方案进行搭设；搭设时，技术人员在现场监督搭设情况，保证搭设质量达到本方案要求。(4)
12、、脚手架每搭设两步架高，应依据本方案进行验收，发现不符合要求处，必须限时或立即整改。3、搭设安全技术措施(1)、脚手架的基础必须满足承载力要求，做到不积水、不沉陷。(2)、搭设过程中划出安全警戒区域，禁止非作业人员进入。现场做到统一指挥，动作协调，严禁在无人指挥的状态下作业。(3)、开始搭设立杆时，应每隔6跨设置一根抛杆，直到连墙件安装平稳后，方可根据情况拆除。(4)、脚手架及时与结构拉结或采用临时支撑，以保证搭设过程安全。未搭设完的脚手架在每日收工前，要采取保证架子稳定的措施。(5)、脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。(6)、在搭设过程中，应由安全员、架工班
13、长进行检查、验收及签证。达到设计、施工要求后挂合格牌。(7)、外脚手架的卸荷构造严格按设计搭设，严禁私自拆改。未经同意，不得任意拆除脚手架部件。(8)、严格控制施工荷载，脚手架上不得集中堆放材料，施工荷载不得大于3KN/。(9)、装修施工时，同时作业层不超过两层，并设置可靠的防护栏杆。(10)、定期检查脚手架，发现问题和隐患应及时维修加固，以达到安全稳定，确保施工安全。4、其它安全措施(1)、操作人员必须持有登高作业操作证，并接受三级教育，考试合格后方可上岗。(2)、架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，
14、未佩戴安全防护用品不得上架子作业。(3)、在架子上施工的各工种作业人员,应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。(4)、雨、雪、雾及六级以上大风等天气，严禁进行脚手架搭设、拆除工作。(5)、安全员应对脚手架进行经常检查，搭设人员应对脚手架进行经常维护，在下列情况下，必须对脚手架进行检查：a、在六级以上大风和大雨后；b、停用超过二个月，复工前。(6)、检查保修项目：a、各主节点处各杆件的安装、连墙件等构造是否符合本方案的要求；b、扣件螺丝是否松动；c、安全防护措施是否符合要求。(7)、在脚手架上进行电、气焊作业时，必须有防火措施和专人看护,安全员巡视检查。(8)、
15、外脚手架不得搭设在外架空线路的非安全距离内，并做好可靠的安全接地处理。(9)、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。(10)、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。(11)、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。(12)、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。六、脚手架的检查与验收1、脚手架搭设完毕或分段搭设完毕，按规定对脚手架工程的质量进行检查，经检查合格后并悬挂合格标志后方可交付使用。2、本工程脚手架搭设高度均在20m以下，由项目经理组织技术安全人员进行检查验收。3、验收时必须具备下列文件：(1)、脚手架构配件的出厂合格证或质量分类合格标志。(2)、脚手架工程的施工记录及质量检查记录。(3)、脚手架搭设过程中出现的重要问题及处理记录。(4)、脚手架工程的施工验收报告。
