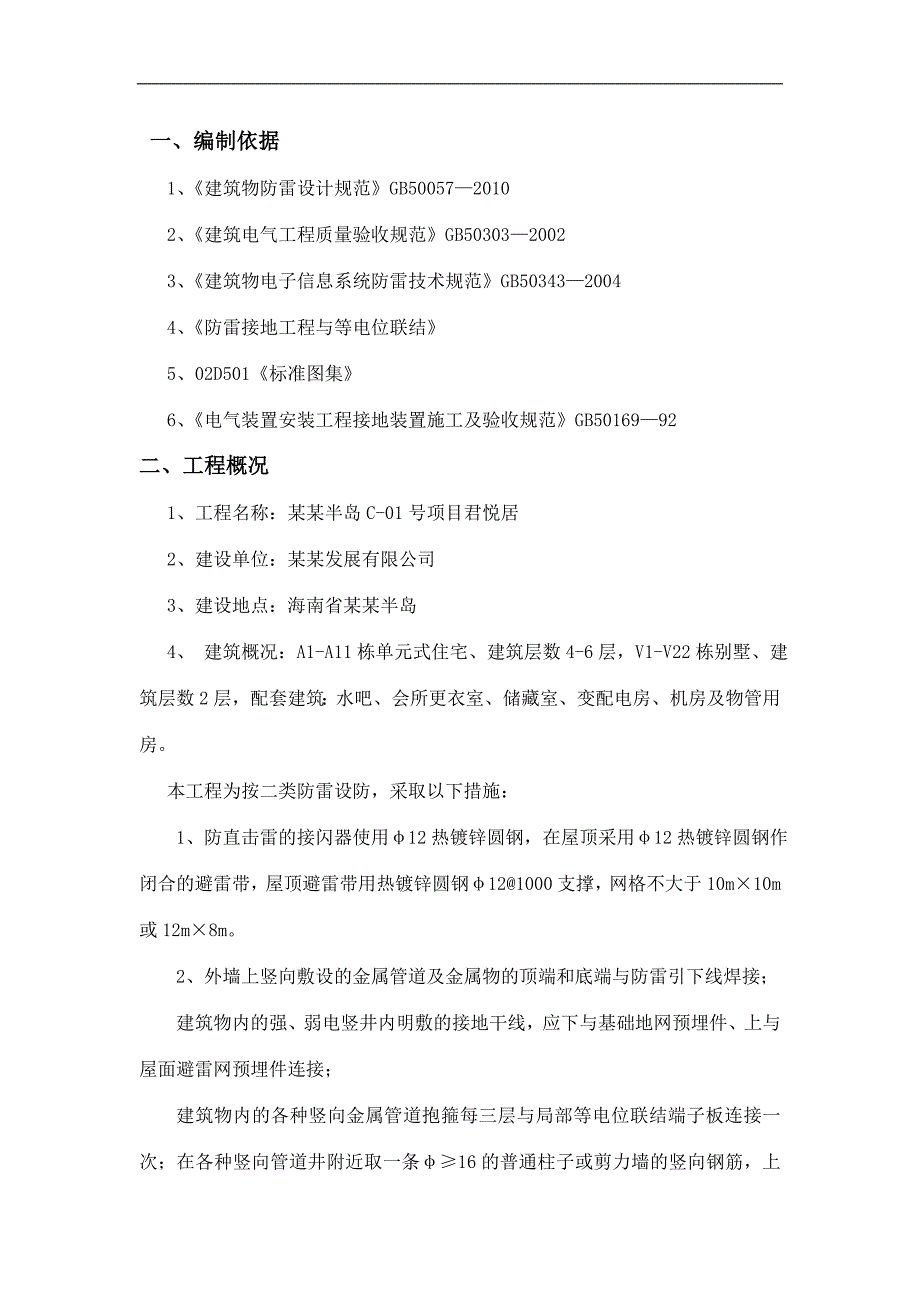

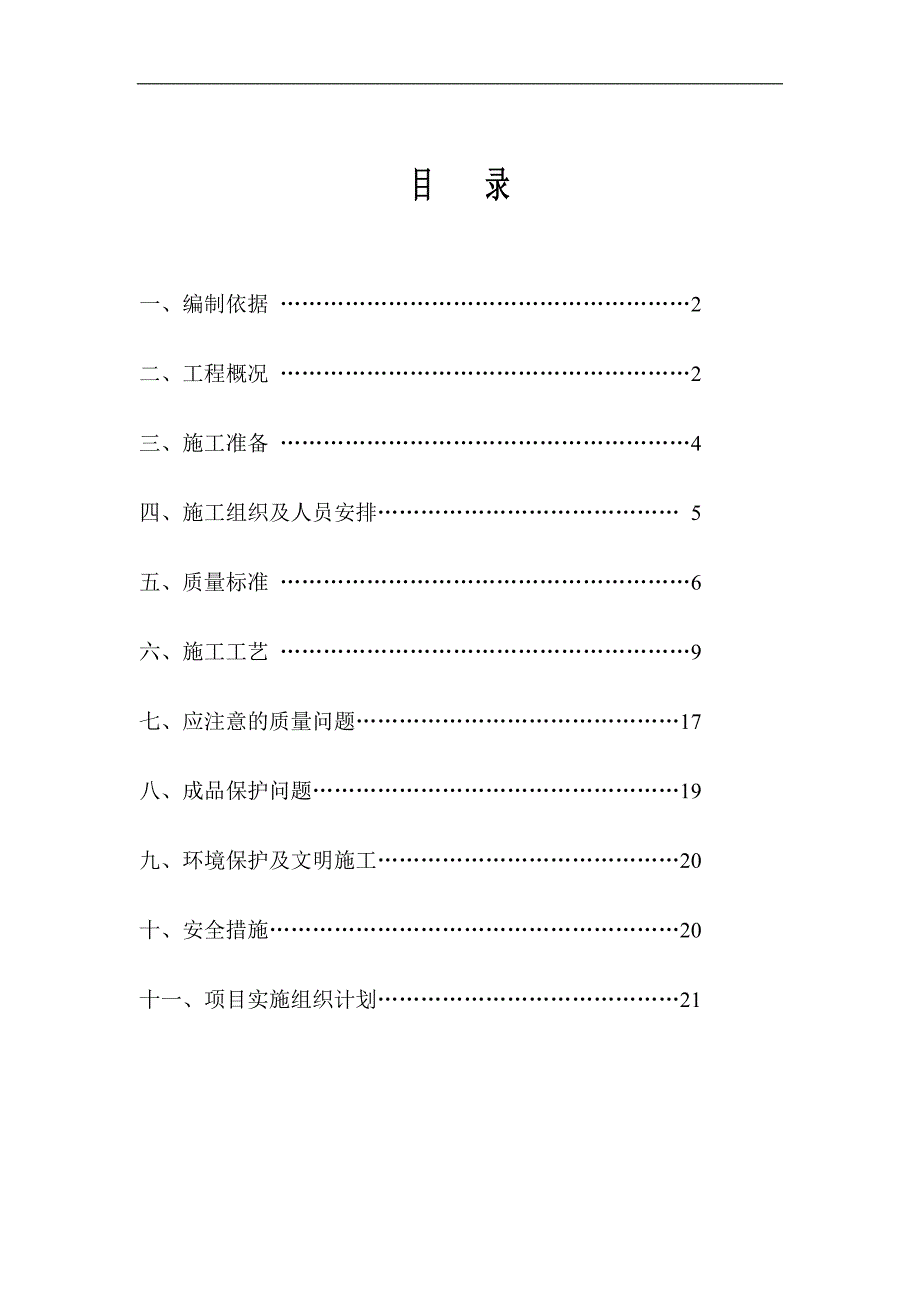

1、目 录一、编制依据 2二、工程概况 2三、施工准备 4四、施工组织及人员安排 5五、质量标准 6六、施工工艺 9七、应注意的质量问题17八、成品保护问题19九、环境保护及文明施工20十、安全措施20十一、项目实施组织计划21一、编制依据1、建筑物防雷设计规范GB500572010 2、建筑电气工程质量验收规范GB5030320023、建筑物电子信息系统防雷技术规范GB5034320044、防雷接地工程与等电位联结5、02D501标准图集6、电气装置安装工程接地装置施工及验收规范GB5016992二、工程概况1、工程名称：某某半岛C-01号项目君悦居2、建设单位：某某发展有限公司3、建设地点：海
2、南省某某半岛 4、 建筑概况：A1-A11栋单元式住宅、建筑层数4-6层，V1-V22栋别墅、建筑层数2层，配套建筑：水吧、会所更衣室、储藏室、变配电房、机房及物管用房。 本工程为按二类防雷设防，采取以下措施： 1、防直击雷的接闪器使用12热镀锌圆钢，在屋顶采用12热镀锌圆钢作闭合的避雷带，屋顶避雷带用热镀锌圆钢121000支撑，网格不大于10m10m或12m8m。2、外墙上竖向敷设的金属管道及金属物的顶端和底端与防雷引下线焊接；建筑物内的强、弱电竖井内明敷的接地干线，应下与基础地网预埋件、上与屋面避雷网预埋件连接；建筑物内的各种竖向金属管道抱箍每三层与局部等电位联结端子板连接一次；在各种竖向

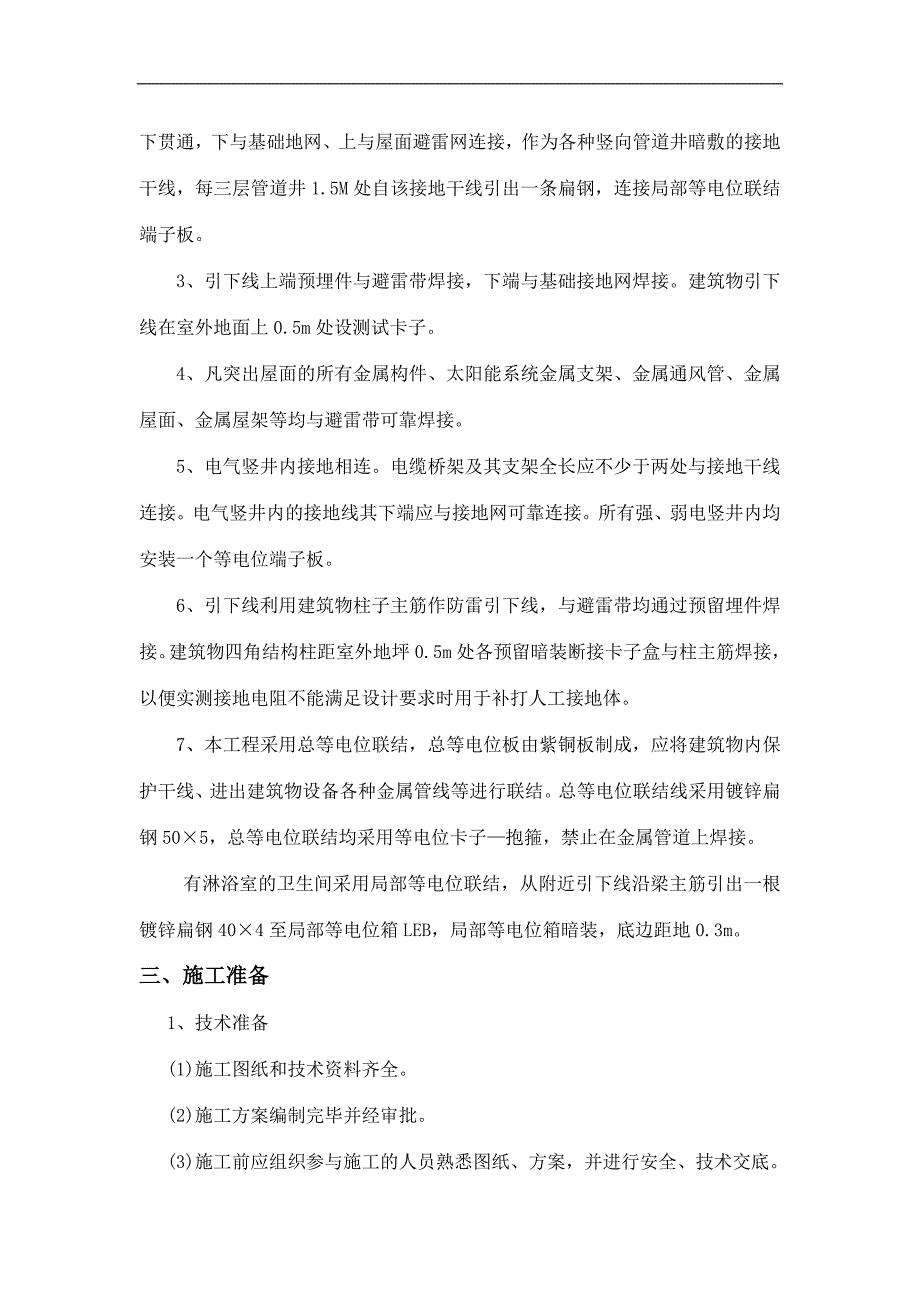

3、管道井附近取一条16的普通柱子或剪力墙的竖向钢筋，上下贯通，下与基础地网、上与屋面避雷网连接，作为各种竖向管道井暗敷的接地干线，每三层管道井1.5M处自该接地干线引出一条扁钢，连接局部等电位联结端子板。 3、引下线上端预埋件与避雷带焊接，下端与基础接地网焊接。建筑物引下线在室外地面上0.5m处设测试卡子。 4、凡突出屋面的所有金属构件、太阳能系统金属支架、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。5、电气竖井内接地相连。电缆桥架及其支架全长应不少于两处与接地干线连接。电气竖井内的接地线其下端应与接地网可靠连接。所有强、弱电竖井内均安装一个等电位端子板。6、引下线利用建筑物柱子主筋作防
4、雷引下线，与避雷带均通过预留埋件焊接。建筑物四角结构柱距室外地坪0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻不能满足设计要求时用于补打人工接地体。7、本工程采用总等电位联结，总等电位板由紫铜板制成，应将建筑物内保护干线、进出建筑物设备各种金属管线等进行联结。总等电位联结线采用镀锌扁钢505，总等电位联结均采用等电位卡子抱箍，禁止在金属管道上焊接。有淋浴室的卫生间采用局部等电位联结，从附近引下线沿梁主筋引出一根镀锌扁钢404至局部等电位箱LEB，局部等电位箱暗装，底边距地0.3m。三、施工准备1、技术准备(1)施工图纸和技术资料齐全。(2)施工方案编制完毕并经审批。(3)施工前应
5、组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。2、材料(1)接地装置主材：扁钢、角钢、圆钢等，规格型号符合设计要求，产品有材质证明及产品出厂合格证。(2)辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。(3)电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。3、机具设备及劳动力准备(1)手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。(2)电动工具：电锤、冲击锤、电焊机、角磨机等。(3)测试工具：小线、线坠、卷尺、粉线袋、水平尺等。(4)其他工具：大绳、倒链、紧线器等。(5)劳动力：根据现场实际情况灵活安排，保证工期。4、作业条件(1)接地装置防雷引下线及均压环安
6、装作业条件敷设接地极及干线的沟槽开挖完毕。随土建基础地板及结构钢筋施工过程中。(2)室内接地干线作业条件支架安装完毕。保护管已预埋。土建初装修已完毕(3)屋顶避雷带、避雷网安装作业条件避雷带、避雷网支架已经做完。防雷引下线施工完毕。具备调直场地和垂直运输条件。需要脚手架处脚手架已搭设完毕。四、施工组织及人员安排（一）项目组织机构项 目 经 理：曲力总工：韩羽专业技术负责人：蔡融质检员：马春锁安全员：赵立华（二）机构职责项目经理负责整个项目的日常管理与资源调配，推进项目的进行，解决各种紧急事件，公司决定抽调最精干、具有丰富工程经验的、组织实施过类似系统工程的高级工程管理人员担任，采用项目经理负责
7、制，有绝对权利可以调配本工程现场人力、物力、财力、合伙施工队和优先使用公司其他工程范畴的资源，保证工程保质保量按时完成。技术小组负责方案和施工图纸的深化设计，组织工程验收和质保，完成技术文档。施工管理小组在项目经理的领导下，以优质、高速、安全、文明为主轴，组织施工队伍精心施工，大力推广先进施工技术，全面实行质量管理，严格施工工艺和规范，落实设计文件和施工图纸变更后的施工实施情况，配合甲方对施工质量的抽查，创建全优工程。材料管理小组掌握施工进度，及时供应工程材料，并作好材料质量与检查工作；作好材料进、出库的管理工作，编制材料和库存数量等管理。（四）工程实施过程中紧急事件处理措施 在工程安装期间，
8、我司将委派现场项目经理、现场技术人员常驻工地，进行安装与工程管理工作，工地各方如有问题，可向他们提出，现场主管人员会根据实际情况，按照公司项目管理程序中快速反应机制规定尽快予以解决，在一小时内以书面形式答复处理情况，如发生某些紧急工地问题或我司现场管理人员处理不当，可按上述公布电话向我司指挥部投诉，紧急事件和投诉联络人会第一时间通知指挥部主管人员，要求协助，尽快不迟于八小时予以处理。在售后服务期间，当我司紧急事件和投诉联络人收到报告后，会第一时间通知指挥部主管人员，委派相关工程师尽快赶到现场，协助操作人员解决有关问题，务求所有问题在最短的时间内得到解答。我司对紧急事故的正常反应时间为四小时。五
9、、质量标准1、主控项目(1)人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。(2)测试接地装置的接地阻值必须符合设计要求。(3)当防雷接地系统阻值达不到设计要求时需做人工接地，人工接地装置的接地干线埋设，经人行通道处埋地深度不小于1m，且应采取均压措施或其上方铺设卵石或沥青地面。(4)暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直，无急弯。与支架焊接处，油漆防腐且无遗漏。(5)变压器、高低压开关室内的接地线应有不少于2处与接地装置引出干线连接。(6)当利用金属构件、金属管道做接地线时，应在构件或管道上与接地干线间焊接金属跨接线。(7)建筑物顶部
10、的避雷带等必须与顶部外露的其他金属物体连成电气通路，且与避雷引下线连接可靠。2、一般项目(1)避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松动零件齐全，焊接部分补刷的防腐油漆完整。(2)避雷带应正平顺直，固定点支持件间距均匀，固定可靠，每个支持件应能承受大于49N(5KG)的垂直拉力，当设计无要求时支持件间距符合相关规范的要求。(3)当设计无要求时，接地装置埋设深度不应小于0.5米。圆钢、角钢及钢管接地极应垂直埋入深度不小于2.5米，间距不应小于5米。接地体(线)的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净
11、后，刷沥青漆做防腐处理，接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：A、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊，当扁钢宽度不同时，搭接长度以宽的为准。B、圆钢与圆钢搭接：圆钢与扁钢搭接为圆钢直径的6倍，双面施焊，若直径不同时，以大直径为准。C、扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴34钢管表面，上下两侧施焊。D、除埋设在混凝土中的焊接接头外其余均应有防腐措施。(4)根据设计要求选择材料，其各种材料最少允许规格尺寸符合表1的规定：种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径(mm)681012扁钢截面(mm2)60100100100厚度(mm)3
12、446角钢厚度(mm)钢管管壁厚度(mm)22.52.52.543.564.5 (5)接地线穿越墙壁、楼板和地坪处应加钢套管或其他坚固的保护套管，钢套管应与接地线做电气连通。(6)变配电室内明敷设接地干线安装应符合下列规定：A、便于检查、敷设质量不妨碍设备的拆卸与检查。B、当沿建筑物墙壁水平敷设时，距地面高度250300mm与建筑物墙壁间的间隙1015mm。 C、当接地线跨接建筑物变形缝时设补偿装置。 D、变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接地柱或接地螺栓。 E、接地线表面沿长度方向，每段为15100mm分别涂以黄色和绿色相间的条纹。 F、当电缆穿过零序电流互感器时
13、，电缆头的接地线应通过零序电流互感器后接地；有电缆头零序电流互感器的一段电缆金属护层和接地线应对地绝缘。 G、配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链外的接地连接，应采用编织铜线，变配电室的避雷器应用最短的接地线与接地干线连接。 H、避雷带支架应做不小于5KG的拉力实验。 I、环行接地装置埋设位置距建筑不宜小于1.5m，除环行接地装置外，接地体埋设位置应在距建筑物3m以外，当接地体装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设5090mm厚度沥青层，其宽度应超过接地装置2m，当接地遇有白灰焦渣层而无法避开时，应换土或用水泥砂浆进行保护。六、施工工
14、艺(一)、工艺流程接地装置安装接地千线安装引下线暗敷设避雷网安装避雷针避雷带、均压环安装(二)、操作方法l、接地装置安装工艺 (1)人工接地体(极)安装 接地体的加工：根据设计要求的数量、材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下，应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不小于40mm40mm4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.81m、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。安装接地体(极)：沟挖好后，应立即安装接地体和敷设接地扁钢，防止倒塌。先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶接地体，一人用大锤敲打接地体顶部。为了防止将接地钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地体可采用短角钢(约100mm)焊在接地角钢一端。使用手锤敲打接地体时要平稳，锤击接地体正中，
