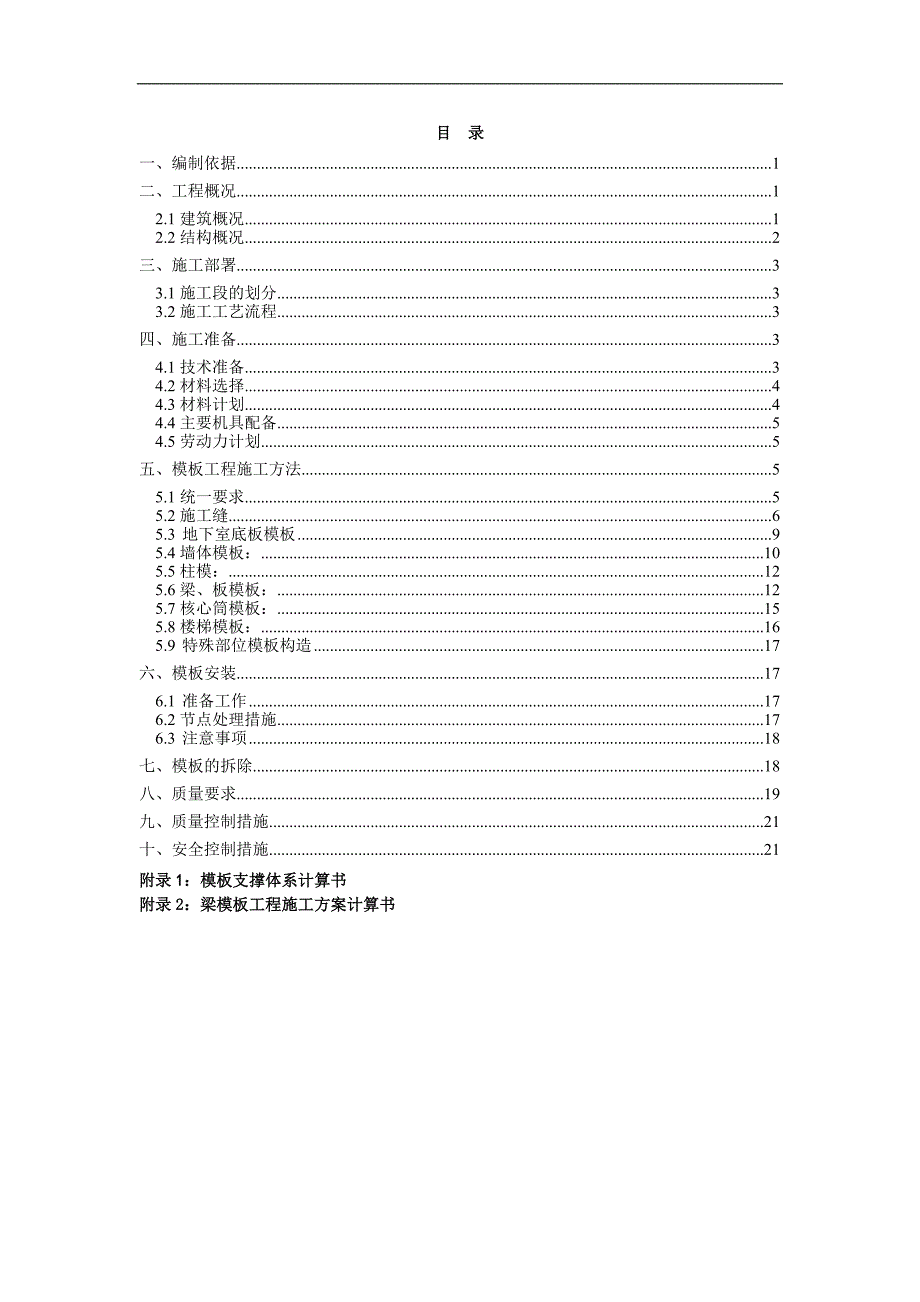

1、目 录一、编制依据1二、工程概况12.1建筑概况12.2结构概况2三、施工部署33.1施工段的划分33.2施工工艺流程3四、施工准备34.1技术准备34.2材料选择44.3材料计划44.4主要机具配备54.5劳动力计划5五、模板工程施工方法55.1统一要求55.2施工缝65.3 地下室底板模板95.4墙体模板：105.5柱模：125.6梁、板模板：125.7核心筒模板：155.8楼梯模板：165.9 特殊部位模板构造17六、模板安装176.1 准备工作176.2节点处理措施176.3 注意事项18七、模板的拆除18八、质量要求19九、质量控制措施21十、安全控制措施21附录1：模板支撑体系计算

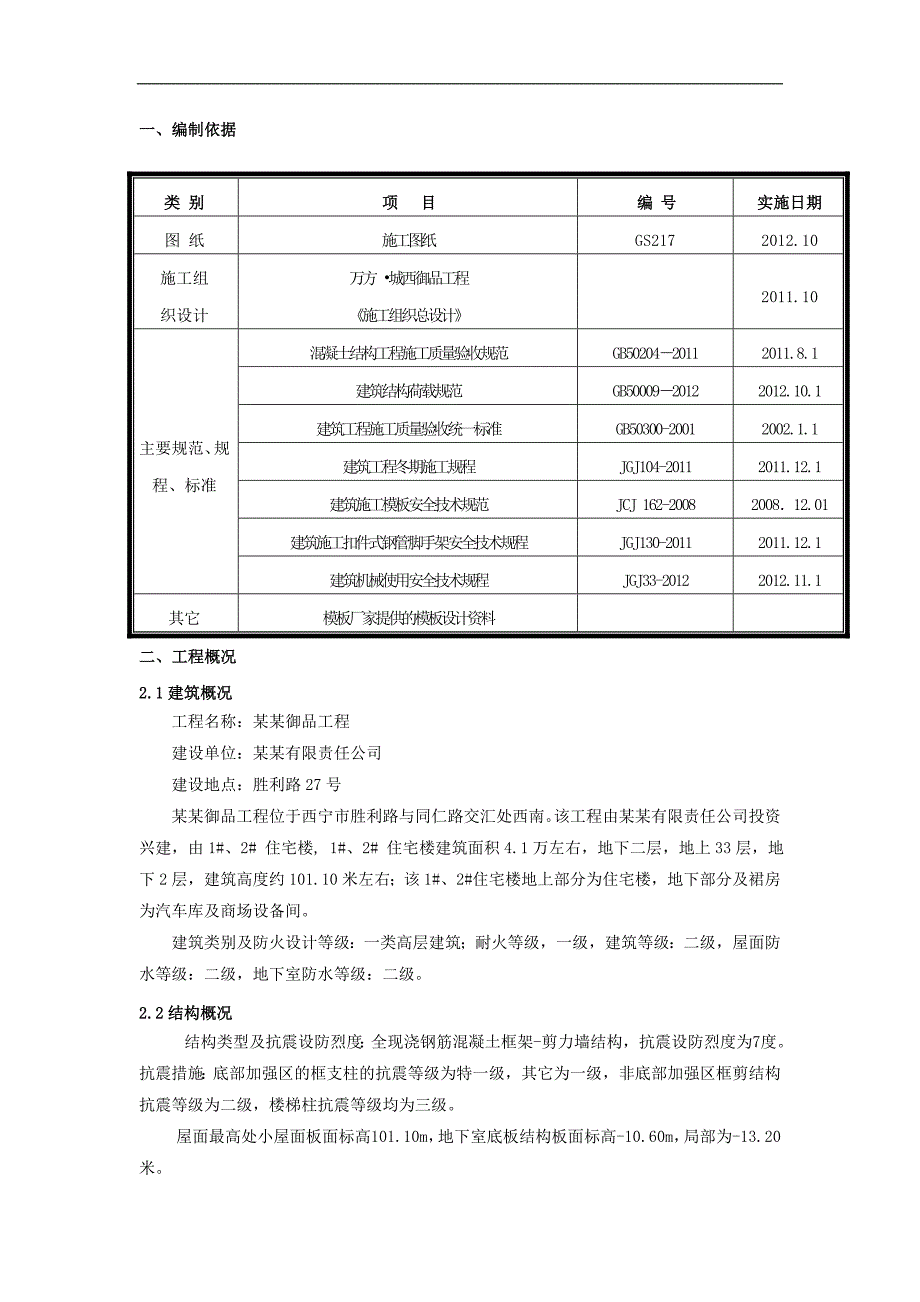

2、书附录2：梁模板工程施工方案计算书一、编制依据类 别项 目编 号实施日期图 纸施工图纸GS2172012.10施工组织设计万方 城西御品工程施工组织总设计2011.10主要规范、规程、标准混凝土结构工程施工质量验收规范GB5020420112011.8.1建筑结构荷载规范GB5000920122012.10.1建筑工程施工质量验收统一标准GB50300-20012002.1.1建筑工程冬期施工规程JGJ104-20112011.12.1建筑施工模板安全技术规范JCJ 162-2008200812.01建筑施工扣件式钢管脚手架安全技术规程JGJ130-20112011.12.1建筑机械使用安全技
3、术规程JGJ33-20122012.11.1其它模板厂家提供的模板设计资料二、工程概况2.1建筑概况工程名称：某某御品工程 建设单位：某某有限责任公司 建设地点：胜利路27号 某某御品工程位于西宁市胜利路与同仁路交汇处西南。该工程由某某有限责任公司投资兴建，由1#、2# 住宅楼, 1#、2# 住宅楼建筑面积4.1万左右，地下二层，地上33层，地下2层，建筑高度约101.10米左右；该1#、2#住宅楼地上部分为住宅楼，地下部分及裙房为汽车库及商场设备间。 建筑类别及防火设计等级：一类高层建筑；耐火等级，一级，建筑等级：二级，屋面防水等级：二级，地下室防水等级：二级。2.2结构概况 结构类型及抗震
4、设防烈度：全现浇钢筋混凝土框架-剪力墙结构，抗震设防烈度为7度。 抗震措施：底部加强区的框支柱的抗震等级为特一级，其它为一级，非底部加强区框剪结构抗震等级为二级，楼梯柱抗震等级均为三级。 屋面最高处小屋面板面标高101.10m，地下室底板结构板面标高-10.60m，局部为-13.20米。 基础形式为板式筏板基础和独立基础及条形基础。 结构设计使用年限为50年。 建筑物主要结构构件尺寸一览表部位结构尺寸层高地下-2层：4.5m、4.85m、4.55、4.00m；-1层：4.40m、4.10m、4.65m、5.70m、5.15m、5.65m、4.80m地上1层：5.70m、5.75m 、4.35m
5、、6.25m； 2层：4.80m；3层3.90m、7.50m（架空层）；45、825层3.90m；67层：3.60m；大屋面：6.10m地下主要结构尺寸底板厚度抗水板：350；筏板：20000、350；电梯井：2000、集水井800。顶板厚度120、180、250mm； 墙体厚度600、500、450、300框梁宽度：600、800、900、1000、1450、高度：800、1000、1450、1800、2450、2800、3200、框柱700700 、10501300、12001200、11001100、16001000、42001400、上部主要结构尺寸顶板150；墙体厚度200、300、
6、400框梁宽度：200、800、16000高度： 800、1000、1200、2500框柱三、施工部署3.1施工段的划分按照图纸以1#、2#楼中间后浇带（包括地下裙楼）分为2个流水施工段（A1、A2区）3.2施工工艺流程混凝土工程施工过程控制尤为重要，保证有序地进行施工，其施工流程如下。四、施工准备4.1技术准备（1）组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。（2）编制模板施工方案，对施工队组进行技术交底。（3）对施工人员进行安全和技术培训，加强队组的技术素质。4.2材料选择4.2.1 设计要求在
7、模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。4.2.2 模板材料（1）底板模板：电梯井坑、沉台和集水坑采用240 砖模；其他位置100垫层加100保温板加100保护层（2）地下室外墙、内墙剪力墙、柱子及主楼部分的楼板底模采用183091516mm的木工板。（3）模板背楞采用5080mm的木方。（4）支模架均采用483.5mm钢管搭设扣件式钢管脚手架。4.3材料计划(1) 梁、板模板配置：按主楼模板需求配置三层楼模板（三套）进行模板周转;（2）筒体模板配置一套（按一层计）；（3）框架柱模板配置一套（按一层计）；（4）其他材料计划详见下表：序号材料名称规格单位
8、数量备注木方50mm80mmM3按主楼配备三层木方需求量4m 长钢管483.5 根按主楼配备三层钢管需求量12m 483.5 根34m 483.5 根56m 扣件十字只按主楼配备三层扣件需求量套接只转向只脱模剂T 施工过程中计划需求量水性剂钢板网m23 型卡只高强螺杆12根止水螺杆12 根螺帽12 只铁钉4.4主要机具配备序号机械名称型号数量单机功率1 平刨机 MB503 1 台 4KW 2 圆盘锯MJ104A1 台 3KW 3 砂轮机立式 2 台2.2KW4 电焊机 BX1-630 3 台 32KVA 5 台钻 MODEL Z40250MODEL Z401602 台3KW4.5劳动力计划序号
9、工 种人数（人）备 注1支模架子工102支模工503配合工10合计70现场配备2个焊工，每个焊工配备2个辅助工人。焊工必须持有效操作证上岗，辅助人员必须经过相应的培训后方可上岗。技术工种进场后，必须对其进行考核分级，对考核不合格者必须退回。考核合格后，继续进行场内深化学习，学习后方可上岗。五、模板工程施工方法5.1统一要求5.1.1 模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。5.1.2 模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa
10、），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于墙模板的安装和校正。当墙混凝土浇筑完毕，模板拆除以后，开始引测楼层1000mm 标高控制线，并根据该1000mm 线将板底的控制线直接引测到墙上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道墙轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。5.1.3 模板的支设模板支设前用将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。5.2施工缝地下室
11、及裙楼按后浇带划分施工流水段，施工缝就留在后浇带。根据设计要求，地下室外墙水平施工缝留设在底板以上500mm 处，500mm 的墙体与地下室底板同时浇筑；一期与二期地下室连通，在一期与二期地下室交接处设临时性C15混合砂浆和砖砌墙，待二期施工时将此墙拆除。5.2.1底板后浇带基础底板后浇带模板采用双层钢丝网。利用12钢筋加固，间距300mm。在绑扎完筏板底部钢筋之后，将12钢筋（钢高度为1/3底板厚）点焊在阀板底部钢筋，然后将双层钢丝网绑扎在钢筋上固定，然后焊接止水钢板。待绑扎完阀板上部钢筋后，将上部12钢筋点焊连接在止水钢板上，施工缝上腰部设置两根12贯通筋，然后布置双层钢丝网。底板后浇带构
12、造及施工缝模板如下图所示。5.2.2地下室外墙后浇带地下室外墙水平施工缝留设在底板以上500mm 处，500mm 的墙体与地下室底板同时浇筑，在板以上500mm 处设3mm厚的止水钢板。基础外侧墙后浇带模板采用双层钢丝网。利用14钢筋加固，间距300mm。在墙身钢筋绑扎完成之后，将两根14短钢筋（长度分别为1/3、2/3墙厚）在后浇带施工缝位置与竖向钢筋绑扎固定，与3mm厚止水钢板点焊固定，竖向设两根12通长与水平短钢筋绑扎固定，然后将双层钢丝网绑扎在钢筋上固定。考虑地下室外墙的SBC-120卷材防水层和防水保护层施工完成后，进行土方回填，地下室外侧墙浇带位置采用M5水泥砂浆砌砖胎膜，待达到设
13、计要求后再浇筑后浇带，外墙内模采用单面支模方法，面板采用18mm厚木模板模，8050mm木方次龙骨竖向间距250mm，48双钢管主龙骨横向设置，间距600mm，主龙骨利用原有外墙支模时预留14止水对拉螺杆固定。地下室外侧墙浇带及施工缝模板如下图所示。5.2.3一、二期交接处施工缝一期与二期交接处采用双层钢丝网拦施工缝，设油毡隔离层，在一期与二期地下室交接处设临时性C15混凝土墙体，待二期施工时将此墙拆除。5.2.4 梁、板后浇带梁、板后浇带处采用双层钢丝网及14钢筋拦设施工缝，梁、板后浇带选用15mm厚木胶合板，与两侧顶板模板独立设置，5080木楞做次楞，中心间距为300。下设12201500
14、的横向钢管做主楞，不与两侧顶板模板的主楞连接，后浇带两侧设立杆，横向间距为1020mm，纵向间距同两侧模板支撑体系，步距1500mm，按规范搭设扫地杆。具体搭设方法如下图示。具体如下图所示。5.2.5 后浇带的保护1、由于后浇带搁置时间较长，为了控制其锈蚀程度，故采用在钢筋上刷水泥浆保护，在底板后浇带两侧砌筑两皮砖，上盖模板和彩条布，砖外侧抹防水砂浆，防止施工垃圾及雨水和施工用水进入后浇带，也便于施工人员通行。2、后浇带浇筑砼前要进行保护，防止污水、杂物等进入。5.3 地下室底板模板5.3.1 砖模底板四周采用砖模，在底板垫层上砌上来。底板防水卷材贴好后，卷到砖模上，翻到外面。砖模采用MU10砖砌筑，砂浆采用M5水泥砂浆。内侧面用1:2.5 水泥砂浆抹平。砖模厚度240mm。5.3.2 导墙模板导墙与筏板一起浇筑高
