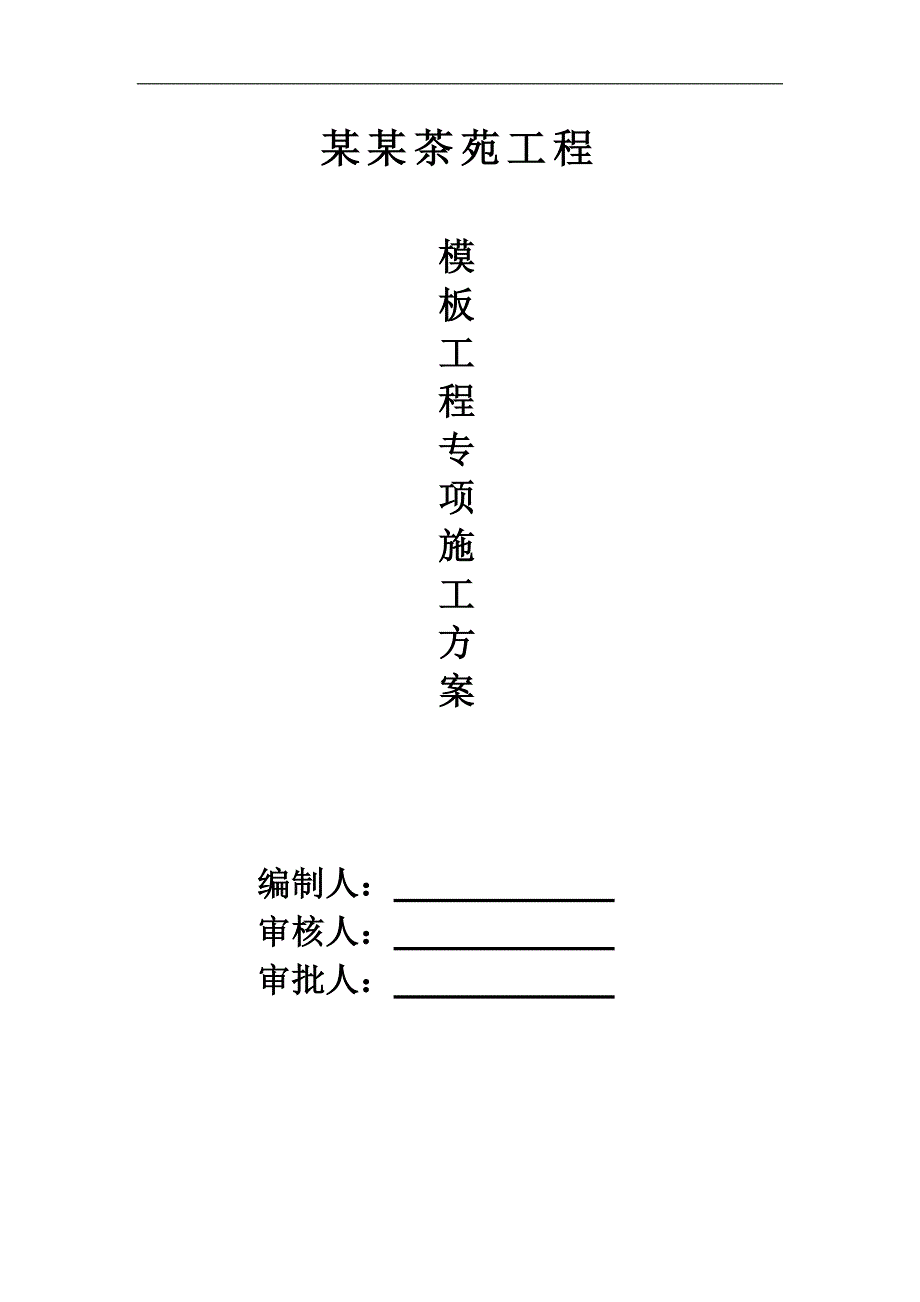

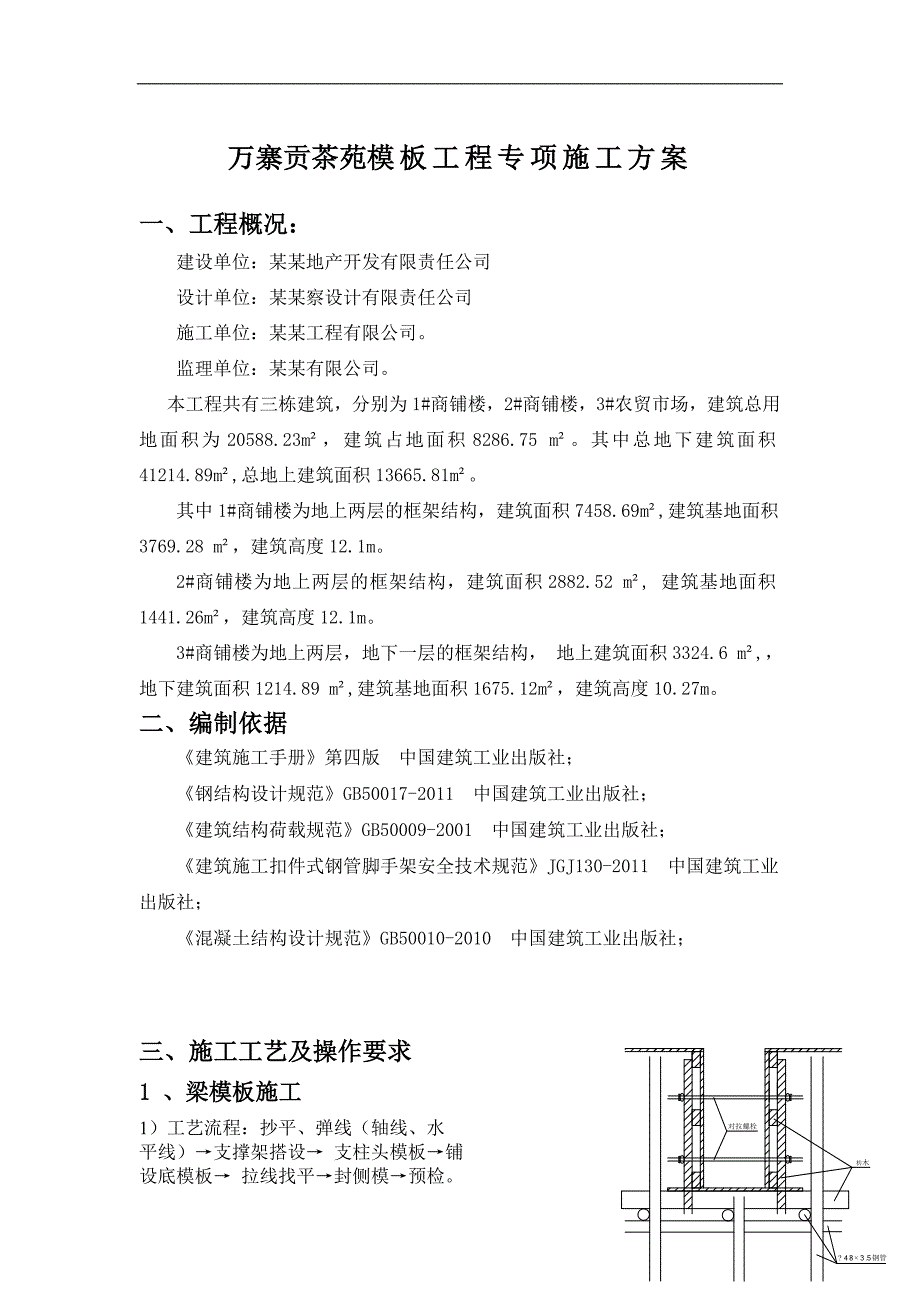

1、某某茶苑工程模板工程专项施工方案编制人： 审核人： 审批人： 万寨贡茶苑模板工程专项施工方案一、工程概况：建设单位：某某地产开发有限责任公司设计单位：某某察设计有限责任公司施工单位：某某工程有限公司。监理单位：某某有限公司。本工程共有三栋建筑，分别为1#商铺楼，2#商铺楼，3#农贸市场，建筑总用地面积为20588.23m，建筑占地面积8286.75 m。其中总地下建筑面积41214.89m,总地上建筑面积13665.81m。其中1#商铺楼为地上两层的框架结构，建筑面积7458.69 m, 建筑基地面积3769.28 m，建筑高度12.1m。2#商铺楼为地上两层的框架结构，建筑面积2882.52
2、 m, 建筑基地面积1441.26m，建筑高度12.1m。3#商铺楼为地上两层，地下一层的框架结构， 地上建筑面积3324.6 m,，地下建筑面积1214.89 m,建筑基地面积1675.12m，建筑高度10.27m。二、编制依据建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2011 中国建筑工业出版社；建筑结构荷载规范GB50009-2001 中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑工业出版社；混凝土结构设计规范GB50010-2010 中国建筑工业出版社；三、施工工艺及操作要求1 、梁模板施工1）工艺流程：抄平、弹线（

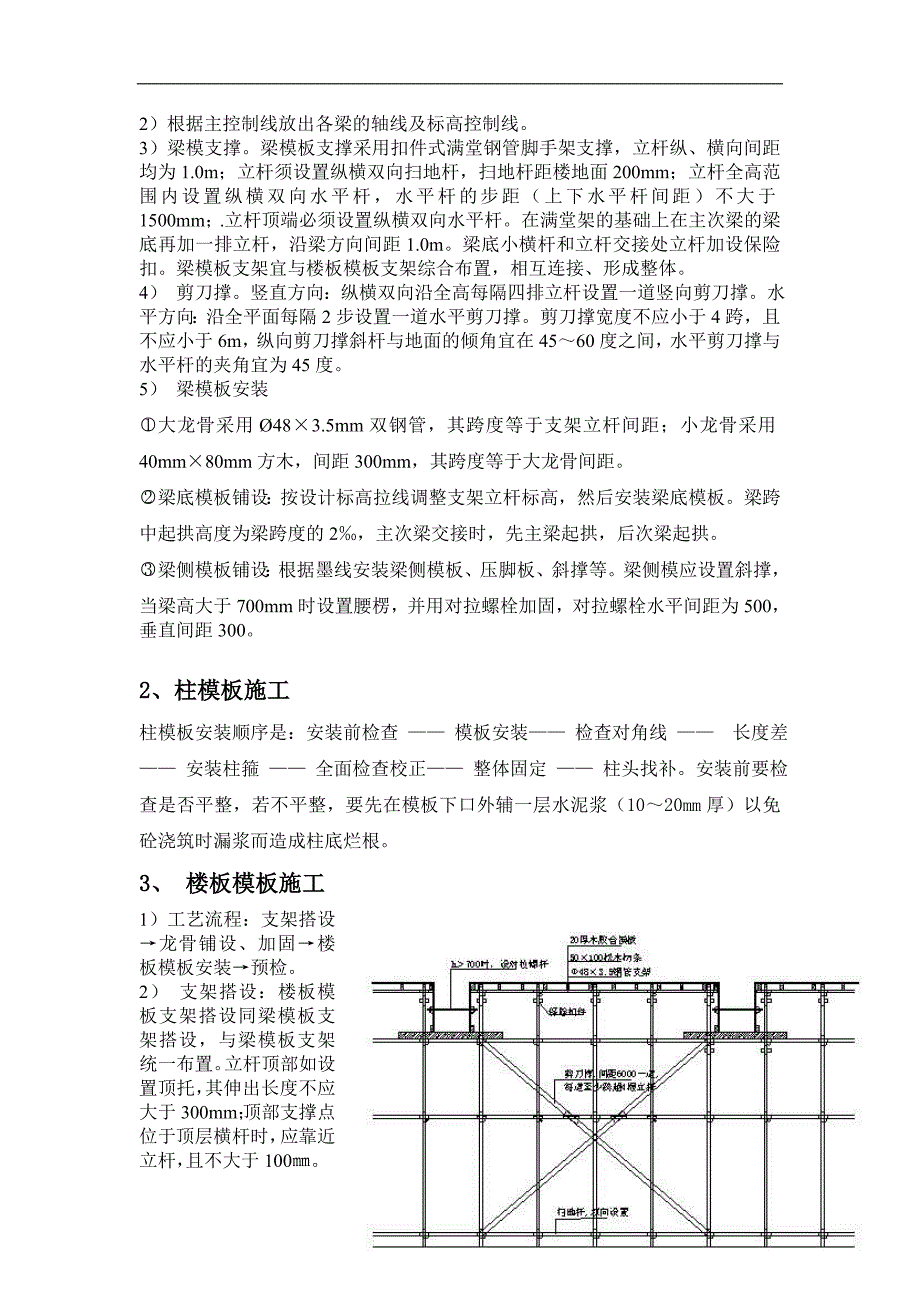

3、轴线、水平线）支撑架搭设 支柱头模板铺设底模板 拉线找平封侧模预检。2）根据主控制线放出各梁的轴线及标高控制线。3）梁模支撑。梁模板支撑采用扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为1.0m；立杆须设置纵横双向扫地杆，扫地杆距楼地面200mm；立杆全高范围内设置纵横双向水平杆，水平杆的步距（上下水平杆间距）不大于1500mm；.立杆顶端必须设置纵横双向水平杆。在满堂架的基础上在主次梁的梁底再加一排立杆，沿梁方向间距1.0m。梁底小横杆和立杆交接处立杆加设保险扣。梁模板支架宜与楼板模板支架综合布置，相互连接、形成整体。4） 剪刀撑。竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑。水平
4、方向：沿全平面每隔2步设置一道水平剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m，纵向剪刀撑斜杆与地面的倾角宜在4560度之间，水平剪刀撑与水平杆的夹角宜为45度。5） 梁模板安装大龙骨采用483.5mm双钢管，其跨度等于支架立杆间距；小龙骨采用40mm80mm方木，间距300mm，其跨度等于大龙骨间距。梁底模板铺设：按设计标高拉线调整支架立杆标高，然后安装梁底模板。梁跨中起拱高度为梁跨度的2，主次梁交接时，先主梁起拱，后次梁起拱。梁侧模板铺设：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模应设置斜撑，当梁高大于700mm时设置腰楞，并用对拉螺栓加固，对拉螺栓水平间距为500，垂直间距300。2
5、、柱模板施工柱模板安装顺序是：安装前检查 模板安装 检查对角线 长度差 安装柱箍 全面检查校正 整体固定 柱头找补。安装前要检查是否平整，若不平整，要先在模板下口外辅一层水泥浆（1020mm厚）以免砼浇筑时漏浆而造成柱底烂根。3、 楼板模板施工1）工艺流程：支架搭设龙骨铺设、加固楼板模板安装预检。2） 支架搭设：楼板模板支架搭设同梁模板支架搭设，与梁模板支架统一布置。立杆顶部如设置顶托，其伸出长度不应大于300mm；顶部支撑点位于顶层横杆时，应靠近立杆，且不大于100。3）模板安装：采用木胶合板作楼板模板，一般采用整张铺设、局部小块拼补的方法，模板接缝应设置在龙骨上。大龙骨采用483.5mm双
6、钢管，其跨度等于支架立杆间距；小龙骨采用40mm80mm方木，间距300mm，其跨度等于大龙骨间距。挂通线将大龙骨找平。根据标高确定大龙骨顶面标高，然后架设小龙骨，铺设模板。4）楼面模板铺完后，应认真检查支架是否牢固。模板梁面、板面清扫干净。4、墙体模板施工1、墙模安装顺序是：支模前的检查 支侧模钢筋绑扎 安装对拉螺栓，支另一侧模 校正模板位置 紧固对拉止水螺栓支撑固定 全面检查。2、墙体模板支设前须对墙内杂物进行清理，弹出墙的边线和模板就为线，外墙大角应标出轴线，并做好砂浆找平层或通过在模板下口粘贴海绵条以防止漏浆。3、 墙体模板安装前先放置好门窗模板及预埋件，并按照墙体厚度焊好限位钢筋，地
7、下室外墙限位钢筋内外禁止联通。但应注意不能烧断墙体主筋。4、 模板安装从外模中间开始，以确保建筑物的外形尺寸和垂直度的准确性；立好一侧模板后即可穿入焊接好止水的对拉螺栓，再立另一侧模板就位调整，对准穿墙螺栓孔眼进行固定。当全部螺栓穿过通并固定后，通过斜撑校正好模板的垂直度和板面平整度并控制好标高后，再一起进行均匀、适度的紧固。外模安装好后再进行内模的安装。5、 模板安装前须均匀涂刷脱模剂；支模时须对模板拼缝进行处理，在面板拼缝处用双面胶带粘贴；在墙的拐角处（阳角）也应注意两块板的搭接严密；阴角模立好后，要将墙体模板的横背楞（48钢管）延伸到阴角模，并穿好对拉螺栓使其与对应的阴角模或墙体模板固定
8、，以确保角度的方正和不跑模。四、 模板的支设安装模板的支设方法基本上有两种，即单块就位组拼和预组拼，其中预组拼又可分为分片组拼和整体组拼两种。采用预组拼方法，可以加快施工速度，提高模板的安装质量，但必须具备相适应的吊装设备和有较大的拼装场地。 1、模板的支设安装，应遵循以下规定：1）板设计循序安装，以保证模板系统的整体稳定；2）必须装插牢固。支柱和斜撑下的支承面应平整垫实，要有足够的受压面积。支承件应着力于外钢楞；3）洞必须位置准确，安设牢固；4）板必须支撑牢固，防止变形，侧模斜撑的底部应加设垫木；a) 墙和柱子模板底面应找平，下端应与事先做好的定位基准靠紧垫平，在墙、柱子上继续安装模板时，模
9、板应有可能的支承点，其平直度应进行校正；b) 预组装墙模板吊装就位后，下端应垫平，紧靠定位基准；两侧模板均应利用斜撑调整和固定其垂直度；c) 支柱所设的水平撑与剪刀撑，应按构造与整体稳定性布置；d) 多层支设的支柱，上下应设置在同一竖向中心线上。5）安装时，应符合下列要求：e) 同一条拼缝上的U形卡，不宜向同一竖向卡紧；f) 墙模板的对拉螺栓孔应平直相对，穿插螺栓不得斜拉硬顶。钻孔严禁采用电、气焊灼孔；g) 钢楞宜采用整根杆件，接头应错开设置，搭接长度不应少于200mm。6）安装时，应切实做好安全工作，应符合以下安全要求：h) 模板上架设的电线和使用的电动工具，应采用36V的低压电源或采取其他
10、有效的安全措施；i) 登高作业时，各种配件应放在工具箱或工具袋中，严禁放在模板或脚手架上；各种工具应系挂在操作人员身上或放在工具袋内，不得掉落；j) 高层建筑施工时，应有防雷措施；k) 装拆模板时，上下应有人接应，随拆随运转，并应把活动部件固定牢靠，严禁堆放在脚手板上和抛掷；l) 装拆模板时，必须采用稳固的登高工具，高度超过3.5m时，必须搭设脚手架。装拆施工时，除操作人员外，下面不得站人。高处作业时，操作人员应挂上安全带；m) 安装墙，柱模板时，应随时支撑固定，防止倾覆；n) 预拼装模板的安装，应边就位、边校正、边安设连接件，并加设临时支撑稳固；o) 预拼装模板垂直吊运时，应采取两个以上的吊
11、点；水平吊运应采取四个吊点。吊点应做受力计算，合理布置；p) 预拼装模板应整体拆除。拆除时，先挂好吊索，然后拆除支撑及拼接两片模板的配件，待模板离开结构表面后在起吊；q) 拆除承重模板时，必要时应先设立临时支撑，防止突然整块坍落。 五、模板的拆除1、 拆模程序：先支的后拆，后支的先拆先拆非承重部位，后拆承重部位先拆除柱模板，再拆楼板底模、梁侧模板最后拆梁底模板。2、柱、梁、板模板的拆除必须待混凝土达到设计或规范要求的脱模强度。柱模板应在混凝土强度能保证其表面及棱角不因拆模而受损坏时，方可拆除；板与梁底模板应在梁板砼强度达到设计强度的100%，并有同条件养护拆模试压报告，经监理审批签发拆模通知书
12、后方可拆除。3、模板拆除的顺序和方法。应按照配板设计的规定进行，遵循先支后拆，先非承重部位后承重部位，自上而下的原则。拆模时严禁用大锤和撬棍硬砸硬撬。4、拆模时，操作人员应站在安全处，以免发生安全事故。待该片（段）模板全部拆除后，将模板、配板、支架等清理干净，并按文明施工要求运出堆放整齐。5、 拆下的模板、配件等，严禁抛扔，要有人接应传递。按指定地点堆放，并做到及时清理，维修和涂刷好隔离剂，以备待用。六、 质量保证措施及施工注意事项1、 施工前由木工翻样绘制模板图和节点图，经施工负责人复核后方可施工，安装完毕，经有关人员组织验收合格后，方能进行钢筋安装等下道工序的施工作业2、 现浇结构模板安装
13、允许偏差：序号项 目允许偏差(mm)1轴线位移52底模上表面标高53截面内部尺寸柱、梁4，-54层高垂直度大于5m85相邻两板表面高底差26表面平整度5注；检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。3、 确保每个扣件和钢管的质量满足要求，每个扣件的拧紧力矩都要控制在4065Nm，钢管不能选用已经长期使用发生变形的。4、模板施工前，对班组进行书面技术交底，拆模要有项目施工员签发拆模通书。5、浇筑混凝土时，木工要有专人看模。6、认真执行三检制度，未经验收合格不允许进入下一道工序。7、严格控制楼层荷载，施工用料要分散堆放。8、 在封模以前要检查预埋件是否放置，位置是否准确。七、文明施
14、工及环保措施一、文明施工1、 模板拆除后的材料应按编号分类堆放。2、 模板每次使用后清理板面，涂刷脱模剂，涂刷隔离剂时要防止撒漏，以免污染环境。3、 模板安装时，应注意控制噪声污染。4、模板加工过程中使用电锯、电刨等，应注意控制噪音，夜间施工应遵守当地规定，防止噪声扰民。5、加工和拆除木模板产生的锯末、碎木要严格按照固体废弃物处理程序处理，避免污染环境。6、每次下班时保证工完场清。二、成品保护1、模板涂刷隔离剂时，不得影响结构性能或妨碍装饰工程施工。2、拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。3、坚持每次使用后清理板面，涂刷脱模剂。4、按楼板部位层层复安，减少损耗。5、材料应
15、按编号分类堆放。6、可调底座、顶托应采取防止砂浆、水泥浆等污物填塞螺纹的措施。7、 使用后拆卸下来的门架及其构件，将有损伤的门架及构件挑出，重新维修，严重损坏件的要剔除更换。8、门架支顶可调底座及可调托座螺纹上的锈斑及混凝土浆等要清除干净，用后上油保养。9、搬运时，门架及剪刀撑等不能随意投掷。八、施工安全措施1、 进入施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。2、 经医生检查认为不适宜高空作业的人员，不得进行高空作业。3、 工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。4、 安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。5、高空，复杂结构模板的安装与拆除，事
