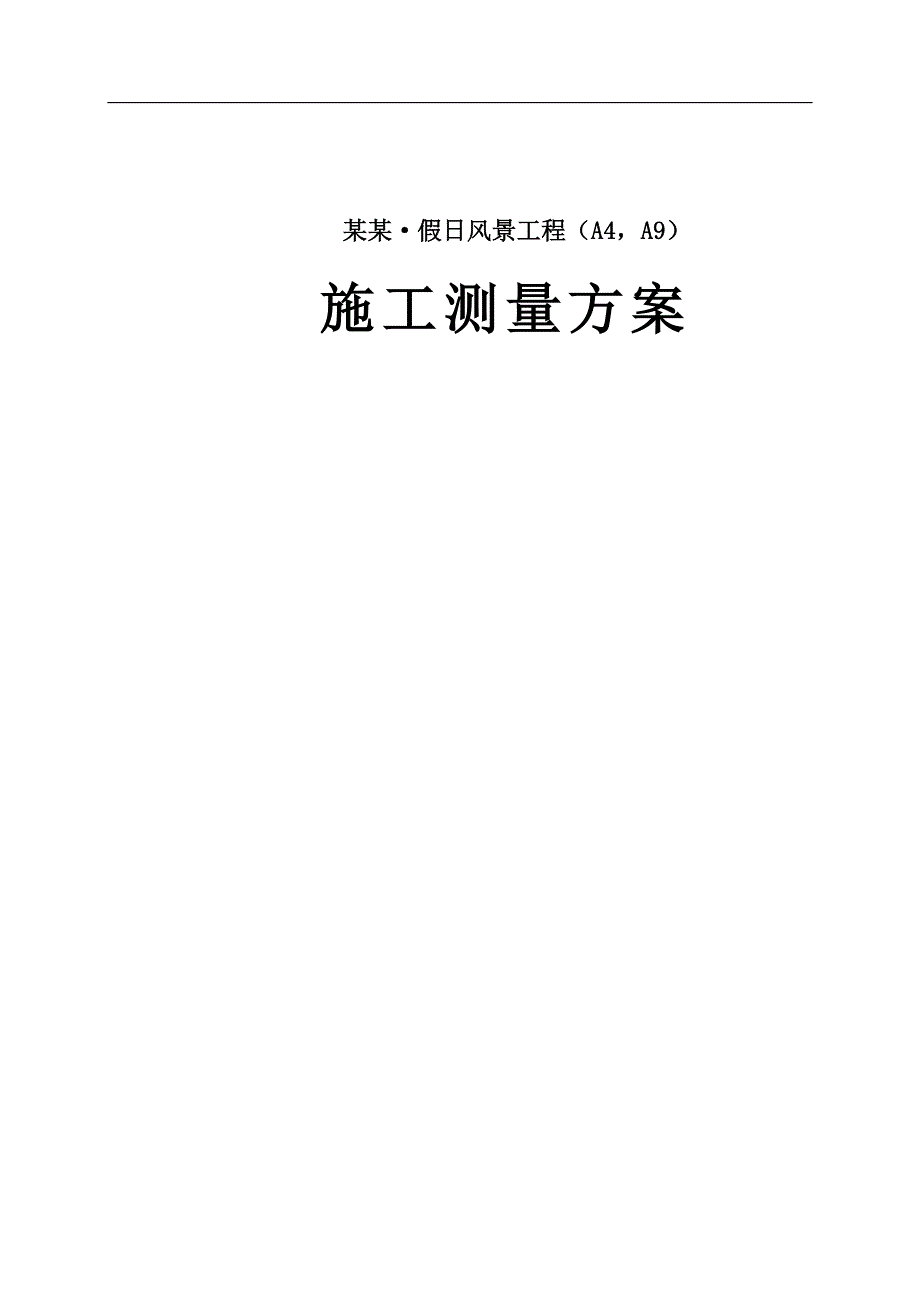

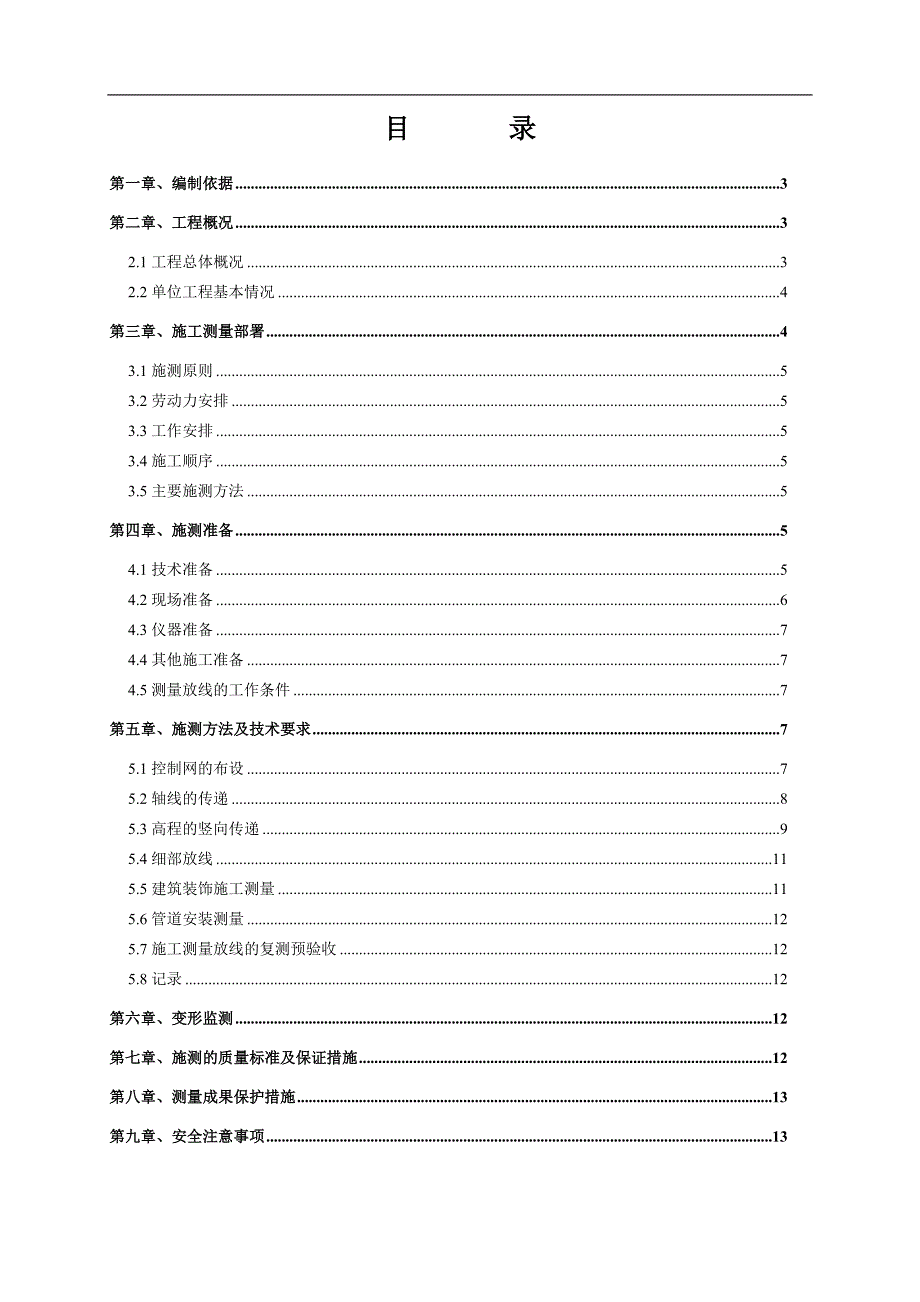

1、某某假日风景工程(A4,A9) 施工测量方案 目 录第一章、编制依据3第二章、工程概况32.1工程总体概况32.2单位工程基本情况4第三章、施工测量部署43.1施测原则53.2劳动力安排53.3工作安排53.4施工顺序53.5主要施测方法5第四章、施测准备54.1技术准备54.2现场准备64.3仪器准备74.4其他施工准备74.5测量放线的工作条件7第五章、施测方法及技术要求75.1控制网的布设75.2轴线的传递85.3高程的竖向传递95.4细部放线115.5建筑装饰施工测量115.6管道安装测量125.7施工测量放线的复测预验收125.8记录12第六章、变形监测12第七章、施测的质量标准及保

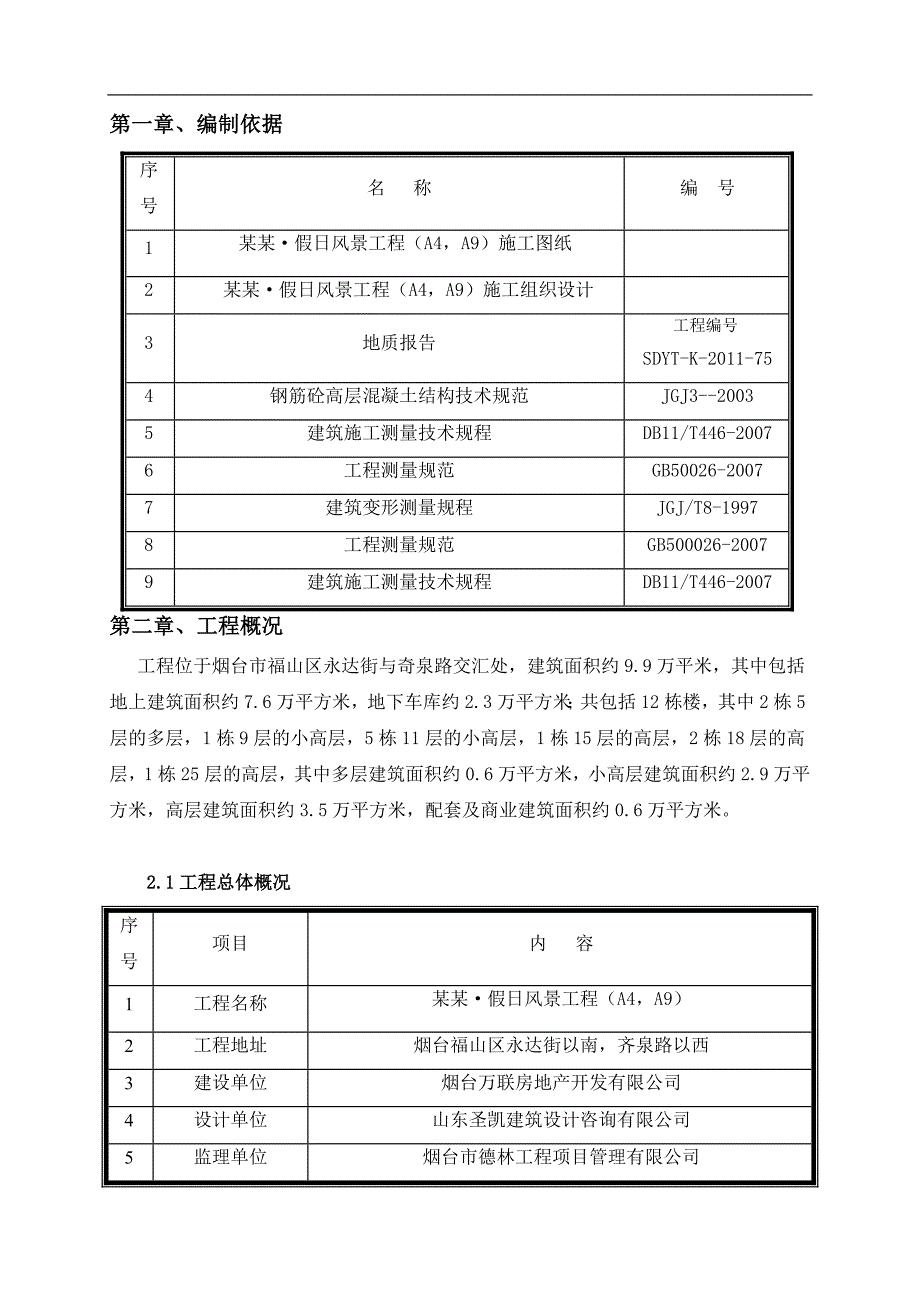

2、证措施12第八章、测量成果保护措施13第九章、安全注意事项13第一章、编制依据序号名 称编 号1某某假日风景工程(A4,A9)施工图纸2 某某假日风景工程(A4,A9)施工组织设计3地质报告工程编号SDYT-K-2011-754钢筋砼高层混凝土结构技术规范JGJ3-20035建筑施工测量技术规程DB11/T446-20076工程测量规范GB50026-20077建筑变形测量规程JGJ/T8-19978工程测量规范GB500026-20079建筑施工测量技术规程DB11/T446-2007第二章、工程概况工程位于烟台市福山区永达街与奇泉路交汇处,建筑面积约9.9万平米,其中包括地上建筑面积约7.

3、6万平方米,地下车库约2.3万平方米;共包括12栋楼,其中2栋5层的多层,1栋9层的小高层,5栋11层的小高层,1栋15层的高层,2栋18层的高层,1栋25层的高层,其中多层建筑面积约0.6万平方米,小高层建筑面积约2.9万平方米,高层建筑面积约3.5万平方米,配套及商业建筑面积约0.6万平方米。2.1工程总体概况序号项目内 容1工程名称某某假日风景工程(A4,A9)2工程地址烟台福山区永达街以南,齐泉路以西3建设单位烟台万联房地产开发有限公司4设计单位山东圣凯建筑设计咨询有限公司5监理单位烟台市德林工程项目管理有限公司6质量监督单位烟台福山区质量监督站7施工总承包单位烟台某某集团有限责任公司

4、8资金来源私募10合同工期48#、56#:2011.6.25-2012.8.25;24#、25#、35-38#、59#:2010.6.25-2012.9.9;47#、57#:2011.6.25-2012.9.22;59#:2011.622-2012.11.1711合同质量目标合格,市优质奖,确保省级安全文明工地。2.2单位工程基本情况序号项目内容1建筑功能民用住宅2建筑面积总建筑面积:99000地上部分建筑面积:76000地下车库建筑面积:约230003建筑层数2栋5层的多层,1栋9层的小高层,5栋11层的小高层,1栋15层的高层,2栋18层的高层,1栋25层的高层。4建筑层高地下:地上:5基

5、础底绝对标高A4区24#、37#楼为15.000米,25#、35#、36#、38#楼为14.500米,车库基础底最高为15.800米。A9区57#、58#、59#楼为17.500米,47#楼为16.500米,48#、56#楼及车库基础底最高为18.800米。6建筑平面横轴编号115纵轴编号AE横轴间距A4:101050mm;纵轴间距A4:117000mm; A9:125530mmA9:118700mm第三章、施工测量部署3.1施测原则 严格执行测量规范;遵守先整体后局部的工作程序,先确定平面控制网,后以控制网为依据,进行各局部轴线的定位放线。必须严格审核测量原始数据的准确性,坚持测量放线与计算

6、工作同步校核的工作方法。测量工作执行自检、互检合格后再报检的工作制度。 测量方法要简捷,仪器使用要熟练,在满足工程需要的前提下,力争做到省工省时省费用。明确为工程服务,按图施工,质量第一的宗旨。紧密配合施工,发扬团结协作、实事求是、认真负责的工作作风。3.2劳动力安排现场配备放线员3名,配合人员6名,验线员3名。3.3工作安排本工程的控制测量由项目部负责;细部施测工作由劳务分包方承担,项目部指派6名专业技术人员和配合劳务技术人员进行日常管理工作;测量检验由项目部技术部门及专业测量人员共同负责; 3.4施工顺序平面控制网测设高程控制网测设工程细部测设施工过程测量和控制检验测量(验线)。3.5主要

7、施测方法施工平面控制网测设拟采用全站仪坐标测量;基础及地下楼层放线主要采取经纬仪方向线法进行测量放线;0.000以上轴线传递拟采用激光铅直内控法。高程控制拟采用S3水准仪;高程传递拟S3水准仪50米大尺进行传递。 第四章、施测准备4.1技术准备4.1.1对进场的测量仪器设备进行计量检定,工程开工确保器具在受控状态下使用,并定期对仪器进行校验。4.1.2熟悉图纸、了解建筑定位及楼层放线的相关要求,校核图纸中相关数据,掌握测量放线所需要的几何尺寸及相关数据。在测量施工开始前,组织有关人员进行详细的设计图纸审核。总平面图的审核:建设用地红线桩点(界址点)坐标与角度、距离是否对应;建筑物定位依据及定位

8、条件是否明确,合理;建筑物的几何关系;首层室内地坪设计高程、室外设计高程及有关坡度是否合理、对应。建筑施工图的校核:建筑物各轴线的间距等几何关系;建筑物的平、立、剖面及节点大样图的轴线尺寸;各层标高(相对高程)与总平面图中相关部分是否对应。结构施工图的校核:核对轴线尺寸、层高、结构尺寸(如墙厚、柱断面、梁断面及跨度、楼板厚度等);对照建筑图,核对两者相关部位的轴线、尺寸、标高是否对应。安装施工图的校核:对照建筑、结构施工图,核对有关的轴线、尺寸及标高是否对应;核对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致。4.1.3向监理提供所用测量仪器的计量检定证书。4.1.4由技术负责人对

9、测量放线工进行技术交底。4.2现场准备4.2.1交桩进场后,会同监理单位与业主单位办理红线桩、控制桩的交接手续和测量资料交接工作。建设单位已给定红线及红线桩点为测量施工时主要使用的控制桩点。建设单位提供一个水准控制点,两个坐标控制点。4.2.2原始测量资料校核对甲方所提供的普通测量成果上高程控制点、坐标控制点进行复测检查,校测合格后,方可作为本工程的高程、平面基准点。为保证建筑物定位依据点的准确可靠,坐标控制点使用前应进行外业校测,建设单位给定的坐标控制点数量两个。校测桩点的允许误差,按地方规范要求执行,点位相对误差5cm。经校核,如果红线桩点误差超过允许误差时,应及时分析出时那个或那几个红线

10、桩点或数据存在问题。将分析结果及时通知工程监理人员或建设单位驻现场代表人员,由其决定是否剔除误差较大的数据还是由城市规划部门重新进行补测。建设单位提供的水准点是确定建筑物高程的基本依据,建设单位提供一个水准点。使用前用复核法进行校测,其允许闭和差为 mm(n为测站数)。经校核若高程误差超出允许误差,应及时分析出是那些高程控制点误差较小,能够作为高程控制的起始点,将分析结果及时通知工程监理人员或建设单位驻现场代表人员,由其决定是否采用误差最小的点作为最后的高程控制桩点,或由城市规划部门重新进行补测,提高高程控制的起始精度。起始数据校核完毕后,应及时将校核结果通知工程监理人员或建设单位驻现场代表人

11、员,并与建设方办理红线桩、水准点及相关测量原始资料的交接手续。对移交后的桩点进行妥善保护,防止桩点受到扰动破坏。4.3仪器准备名 称精 度数 量用 途全站仪2mm+2ppm21台控制网主轴线等重要部位测设、校核;测量基准的传递与复验;局部主轴线测设、坐标放样、测距,施工控制测量。S2经纬仪22台施测面的角度测量、次要轴线的竖向传递,变形观测,钢结构安装。水准仪S33台常规水准测量激光铅直仪102台控制轴线的竖向传递钢卷尺50m4把量距对讲机BFDX(北峰)10台通信联络(项目部人员用)计算机6台内业计算与管理、测量数据库。凡进入施工现场使用的所有测量仪器均应按规定进行计量检定。全站仪、经纬仪、

12、光学水准仪及50m大尺需经有资质计量检定部门进行检定,检定周期一年;对于测力计、盒尺、水平尺等普通计量器具应按照公司的相关规定进行自检;对于在检定期内的经纬仪、水准仪每三个月进行一次自检。保证所有测量器具均在有效检测期内使用。4.4其他施工准备准备各种测量用记录、表格。所用表格采用技术资料管理规程的表格。准备好各种测量用辅助材料(如:木桩、小线、红蓝铅笔等)4.5测量放线的工作条件在测量区域内要保证通视条件和量距条件以及牢固的操作平台。第五章、施测方法及技术要求5.1控制网的布设5.1.1平面控制网的布设从便于施测的角度出发,以建设单位给定的坐标控制桩作为首级控制网,首级控制网作为建筑物整体控

13、制的依据;以首级控制网为基础,按照本工程特点:A4区纵向以1轴向东平移0.7米,15轴向西平移2米,横向以B轴向北平移2米,c轴向南平移1米,形成的网格作为A4区第二级平面控制网。(见控制网附图);A9区纵向取通轴1轴,横向取57#楼的A轴,形成的网格作为47#、57#、58#楼的第二级平面控制网。纵向取通轴32轴,横向取56#楼的E轴,形成的网格作为48#、56#、59#楼的第二级平面控制网。两者形成整体上对A9区的控制网(见控制网附图),第二级平面控制网为与建筑物矩形主轴线平行的矩形控制网,是细部测量的控制依据。第二级平面控制网的桩点采用全站仪坐标测量的方法进行布置。第二级平面控制网的布置

14、应处在施工影响区外,并订桩作为标记。第二级平面控制网的精度要求:测角精度量距精度第二级控制网101/150005.1.2高程控制网布设依据建设单位提供的一个高程控制点作为本工程的首级高程控制网,在首级高程控制网的基础上,布设二级高程控制网。二级控制网由两个高程控制点构成。两高程控制点直线间距不大于100m,0.000以上施工开始后要保证每个楼号外墙至少有一个二级控制网,且在施工过程中不受施工影响。二级高程控制网采用S3水准仪符合路线测量方式进行测设。 二级控制网测设精度测量精度备注第二级高程控制网n为测站数5.1.3控制桩点的设定与保护凡需要在施工阶段予以保留的控制桩、水准点,桩的形式均 为截面50mm以上木桩顶订钢钉。桩的埋深不小于800mm,桩周设C20cm的砼予以保护,桩头高出砼面的高度不大于5cm。控制桩四周设钢管围栏,并设有醒目的标识,桩点附近不得堆压材料,防止控制桩被碾轧扰动。各相应控制点间要保留畅捷的测量通道,确保视线的畅通。5.2轴线的传递5.2.1 0.00以下施测时,采用经纬仪方向线法、正倒镜挑直线方法,将控制轴线投设到待测层,进行闭合调整后,方可进行细部测量。5.2.2 0.00以
