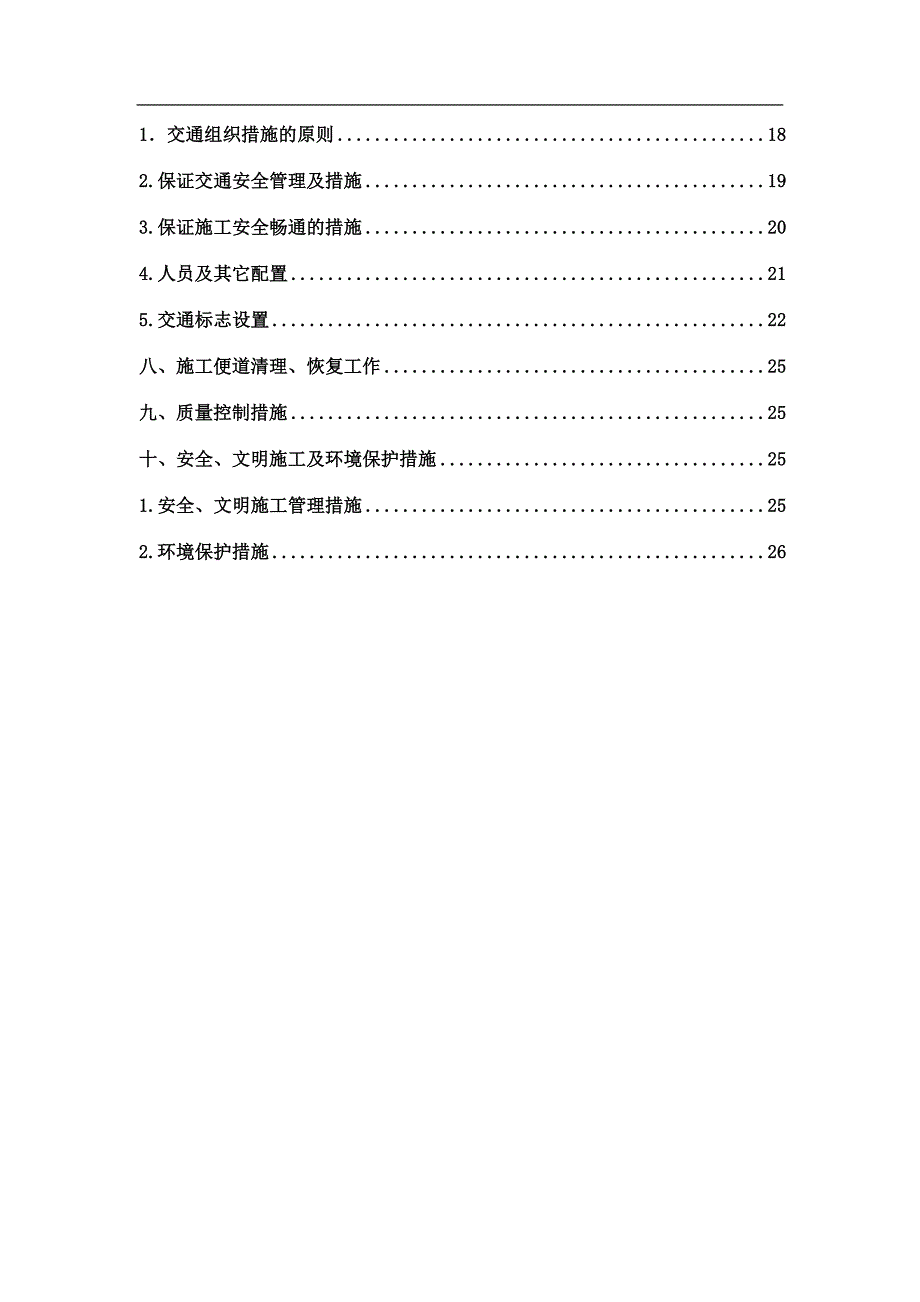

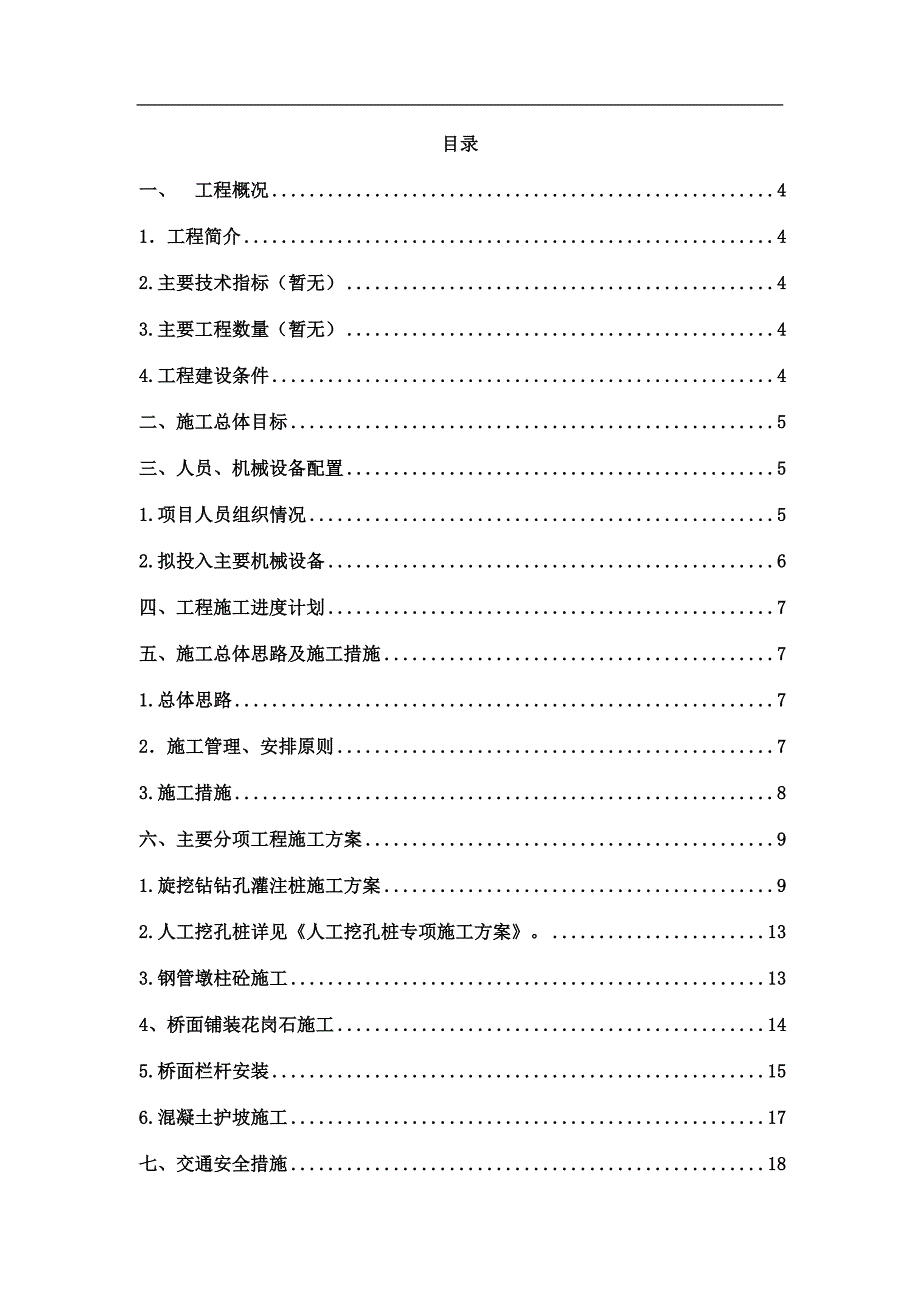

1、某某市三环路人行天桥工程施工组织设计目录一、 工程概况41工程简介42.主要技术指标（暂无）43.主要工程数量（暂无）44.工程建设条件4二、施工总体目标5三、人员、机械设备配置51.项目人员组织情况52.拟投入主要机械设备6四、工程施工进度计划7五、施工总体思路及施工措施71.总体思路72施工管理、安排原则73.施工措施8六、主要分项工程施工方案91.旋挖钻钻孔灌注桩施工方案92.人工挖孔桩详见人工挖孔桩专项施工方案。133.钢管墩柱砼施工134、桥面铺装花岗石施工145.桥面栏杆安装156.混凝土护坡施工17七、交通安全措施181交通组织措施的原则182.保证交通安全管理及措施193.保证
2、施工安全畅通的措施204.人员及其它配置215.交通标志设置22八、施工便道清理、恢复工作25九、质量控制措施25十、安全、文明施工及环境保护措施251.安全、文明施工管理措施252.环境保护措施26某某三环路人行天桥施工方案一、 工程概况1工程简介本工程主要为在现有三环线上新建三座人行天桥，天桥结构组成为：钻孔灌注桩基（人工挖孔）+钢管砼柱+钢箱梁+桥面、栏杆扶手。1.1光华大道人行天桥 本座人行天桥主桥长90.2m，主桥桥墩3根，两侧桥墩4根；城外侧引桥坡道长92.6m、梯道长16.3m，桥墩4根；城内侧引桥坡道长89.22m、梯道长16.3m，桥墩4根。本桥共15根墩柱。本桥桩基共202
3、.5m，其中100共162m/12根，120共40.5m/3根。1.2琉璃人行天桥（城东客运站处） 本座人行天桥主桥长92.2m，主桥桥墩3根，两侧桥墩4根；本桥城内外侧引桥坡道长均为93.6m、梯道长16.3m，桥墩各6根；全桥墩柱共18根。本桥桩基共 207m，其中100共168m/14根，120共39m/3根。1.3惠王陵西路人行天桥本座人行天桥主桥长105.3m，主桥桥墩3根，两侧桥墩4根；城外侧引桥坡道长105m、梯道长16.3m，桥墩5根；城内侧引桥坡道长90.8m、梯道长25m；全桥共17根墩柱。2.主要技术指标（暂无）3.主要工程数量（暂无）4.工程建设条件4.1交通条件在三环
4、路上修建该三座天桥，交通发达，各种材料、机械设备均可直接运至施工现场。由于某某三环路是某某市区的重要通道，交通流和人流量极大，其交通管制和安全防护是三座人行天桥施工难点。4.2施工用电、用水项目电源采取自行发电解决，水源采取现场安设大体积水箱水车运水的方式解决。二、施工总体目标1.安全目标以零施工安全、交通安全事故为管控目标。2.质量目标严格按照合同条款要求及现行规范标准组织施工，力争工程一次验收合格率达到100%。3.工期目标合理安排工序，科学组织施工。按业主要求工期提前完工。按2014年8月31日为完工截止日期控制。4.环境保护目标无污染环境事故及扰民情况发生。保护施工路段里外侧、中央分隔
5、带的绿色植被,三环路沥青路面。三、人员、机械设备配置1.项目人员组织情况1.1管理人员项目经理1人，经营经理1人，技术负责人1人，安全经理1人，现场施工负责人3人，质检员1人，资料员1人，安全员3人，财务1人；共13人。1.2劳动力组织拟进场劳动力组织表序号工种名称单位进场人数备 注1钢筋工人152电焊工人103模板工人104架子工人105专业挖孔人员人86混凝土工人107砖 工人108电 工人39安全保卫人1210普工人30各工种施工人员根据工程进度需求增补，以满足施工进度要求为目的。项目现场管理应特别注意避免人员待工和不足现象出现。2.拟投入主要机械设备拟投入主要机械设备序号名称型号数量备
6、注1旋挖钻机玉柴28012挖掘机25013土方运输车10m334吊车25t1暂定5发电机80kw36洒水车10t27装载机5018压路机20t19钢筋弯曲机310钢筋调直机311钢筋切断机312电焊机613抽水泵50m扬程514全站仪拓普康115水准仪3四、工程施工进度计划计划开工日期2014年7月7日，计划完工日期8月31日，比业主要求工期提前15日完工。施工进度计划详见某某三环路人行天桥施工进体计划表。五、施工总体思路及施工措施1.总体思路根据市政工程施工特点、现场实际情况及业主的工期要求，考虑到地下桩基工程施工的不确定性因素、三环线施工作业受制约因素较多及桩基工程施工复杂的自有特点，将旋
7、挖钻桩基础施工作为本工程的关键控制点。桩基施工的总体计划为：1.1 3座天桥共49根基桩计划在30天内完成。人工挖孔桩采取开辟多个作业点全方位作业方案进行，旋挖桩采取不间断施工作业方案。1.2桥梁旋挖桩基施工顺序为:光华大道人行天桥琉璃人行天桥惠王陵人行天桥。1.3桥梁人工挖孔桩基施工组织为:a、光华大道人行天桥外侧：第一次开孔：WT-1、Z1；第二次开孔：WT-1、Z1；b、惠王陵人行天桥：第一次开孔：内侧主桩Z1；外侧主桩Z1、梯道桩WT-1，坡道桩WP-1、WP-2 、WP-3；第二次开孔：内侧主桩Z2；外侧主桩Z2、坡道桩WP-41.4、由于工期紧、任务重。每座桥的桩基、墩柱、桥台施工
8、应采按每座桥的每侧为独立控制主体，目的为钢箱梁安装和桥面系、栏杆施工留足时间。2施工管理、安排原则在施工期间，为争取进度，将开辟多个工作面，采取连续施工的方式，运用立体交叉平行流水作业法组织施工。对施工中的工、料、机统一调配，充分考虑各种因素对工程进度的影响，提前制定预防措施，全力保证各项工程按施工进度计划实施。3.施工措施3.1根据旋挖钻机的整机较重、其稳定性要求较高、施工场地应平顺密实才能确保钻机施工过程中的安全性与准确性的要求。施工场地须采用砂砾石填筑，填筑时须按路基土方施工的分层填筑分层压实要求进行，并按分层压实度不低于90%控制；施工场地的填筑宽度以保证旋挖钻机能正常施工作业为前提。
9、3.2由于旋挖钻机整机重量大，在沥青路面上停放和行走都会破坏沥青路面，为了确保不破坏沥青路面和减少钻机转运次数，旋挖钻机在施工单座桥梁桩基时按以下施工措施进行：钻机进场先内侧桩基施工拆卸钻机转运至1#桩施工拆卸钻机转运至路中2#桩施工拆卸钻机转运至路中3#桩施工拆卸钻机转运至外侧桩基拆卸钻机转运至下座桥。3.3钻机拆装、转运过程中需安排专人指挥交通维护施工安全和交通安全，避免出现安全事故。3.4由于三座天桥内外侧引道位置都有电力沟，在施工中为了保证施工安全和车辆等进入现场，施工前需要对电力沟进行保护处理。电力沟采用砂子回填后上覆盖2cm后钢板。天桥施工完毕后，人工清理砂子并拆除钢板。3.5旋挖
10、钻机施工中需使用泥浆护壁，为了保证泥浆不四处溢流污染环境，需用普通砖砌筑泥浆池集中管制泥浆（尤其是路中桩基施工时特别注意），并用泥浆运输车及时外运泥浆至指定地点倾倒。3.6钢箱梁安装时，为了保证三环路车流行车畅通、安全，必须配备足够的人员按要求实行交通安全管制、疏导车流，保证施工和交通安全。同时，按照一级公路维修作业控制区布置标准进行布置。施工作业区的警告、提醒、引导用临时交通标志均参照“规程”要求标准设置。3.7开工前，安排专人对施工区域内的管线、雨污水井、强电井等进行细致的排查。3.8由于工人、机械、设备等不能横跨三环路。每座天桥施工工点多，其施工机械、设备（灌注桩基的钢导管、料斗、电焊机
11、、切割机、发电机、振捣器、模板、水车等）按规定的路线进行转场。详见光华大道、琉璃、惠王陵人行天桥施工交通示意图。3.9沥青路面保护及安全维护措施为保证沥青路面不受损坏、大型机械进场时 必须在沥青路面上铺垫麻袋或胶皮，坚决杜绝所有钢、铁质履带的机械直接停放在沥青路面上或在上直接行走。上然后再铺垫钢板绝对不能直接停放在沥青路面上。在大型机械进出场、各施工作业点来回转场、装拆等作业时，必须安排专人进行现场安全维护或封闭交通，保证施工及交通安全。3.10我部进场后，立即进行现场放样和原地物地貌测量，具体为：A、根据每座桥人行天桥设计数据进行桥位放样，以确定桥区在现场的布置情况。B、详细测设现场地物如：
12、雨污水井、电力浅沟、电力隧道、电杆、渡槽等的位置和空物如高压线位置及净空高度等。并与桥桩位及桥平面投影设计位置比较确定设计的可实施性，并及时上报项目部。C、详细测设现场地形地貌和原地面高程，以制定实施性的施工方案。详见后附图桥区地物图六、主要分项工程施工方案1.旋挖钻钻孔灌注桩施工方案1.1旋挖钻孔的工作原理旋挖钻孔首先转动底门镶嵌斗齿的钻斗切削岩土，并将岩土装入钻斗内，然后由利用钻机卷扬机以及伸缩钻杆提出卸土，如此循环往复，不断削土、取土、卸土，直至钻至设计深度为止。对粘结性较好的岩土层，可采用干式钻进工艺，不需泥浆护壁。而对于松散易坍塌土层，或有地下水存在导致孔壁不稳定时，必须泥浆护壁钻进
13、工艺。1.2旋挖钻孔的特点a.成孔速度快、效率高，可有效保证施工进度。施工时提钻以及换钻的时间短，平均钻进速度可达到58mh。b.孔壁不产生泥皮。在成孔过程中孔壁受到钻斗的刮擦，在钻孔壁上形成明显的螺旋线，这加大了桩基成型后的摩擦力。c.钻机安装拆卸简单。钻机能自身行走，移位就位都较快，在施工场地能快捷到达指定地点。d.机械化程度高。钻机设备性能较好，电脑能精确定位钻孔坐标及显示钻孔垂直度和钻孔深度，成孔质量高。e.对施工现场污染小。旋挖钻既可干式钻进作业，亦可在水中钻孔，孔内沉渣较少，施工现场整洁，噪声低，并对施工环境的适应能力强。1.3施工准备旋挖钻机的整机较重，其稳定性要求较高，钻机移位
14、前应平整钻机施工平台，施工场地应平顺密实，确保钻机施工过程中的安全性与准确性。旋挖钻机由于成孔速度快，为防止停机待料，要做好施工计划，从技术、设备、材料供应给予保障。1.4桩位放样用通过复测校准后的导线点对各桩位进行定位放样。测设的主要内容包括：各桩位的中心桩位、围绕中心桩的十字护桩，同时测设出该位置的地面标高。桩位放样时，十字护桩距中心桩的距离不得小于2m，并且应埋设稳固。1.5钻机就位旋挖钻机缓慢移至钻孔平台上，调整钻机，使桩孔处于钻机的工作范围之内。同时对钻机四周有效范围进行清理，保证钻孔过程中卸渣合理、操作灵便并无碰挂现象。钻机对中前，复核十字护桩中心挂线，满足规范要求后，启动电脑自动复位装置，并对钻机进行调整，使钻杆、钻头的中心与桩位中心点对准，并用垂线复核。1.6埋设护筒钢护筒壁厚不小于10mm，长度不小于2m，内径比设计桩径大约20cm。护筒安放时采用护筒驱动器进行驱动加压下放到位，护筒安装到位后，护筒顶面应高出施工地面或平台0.
