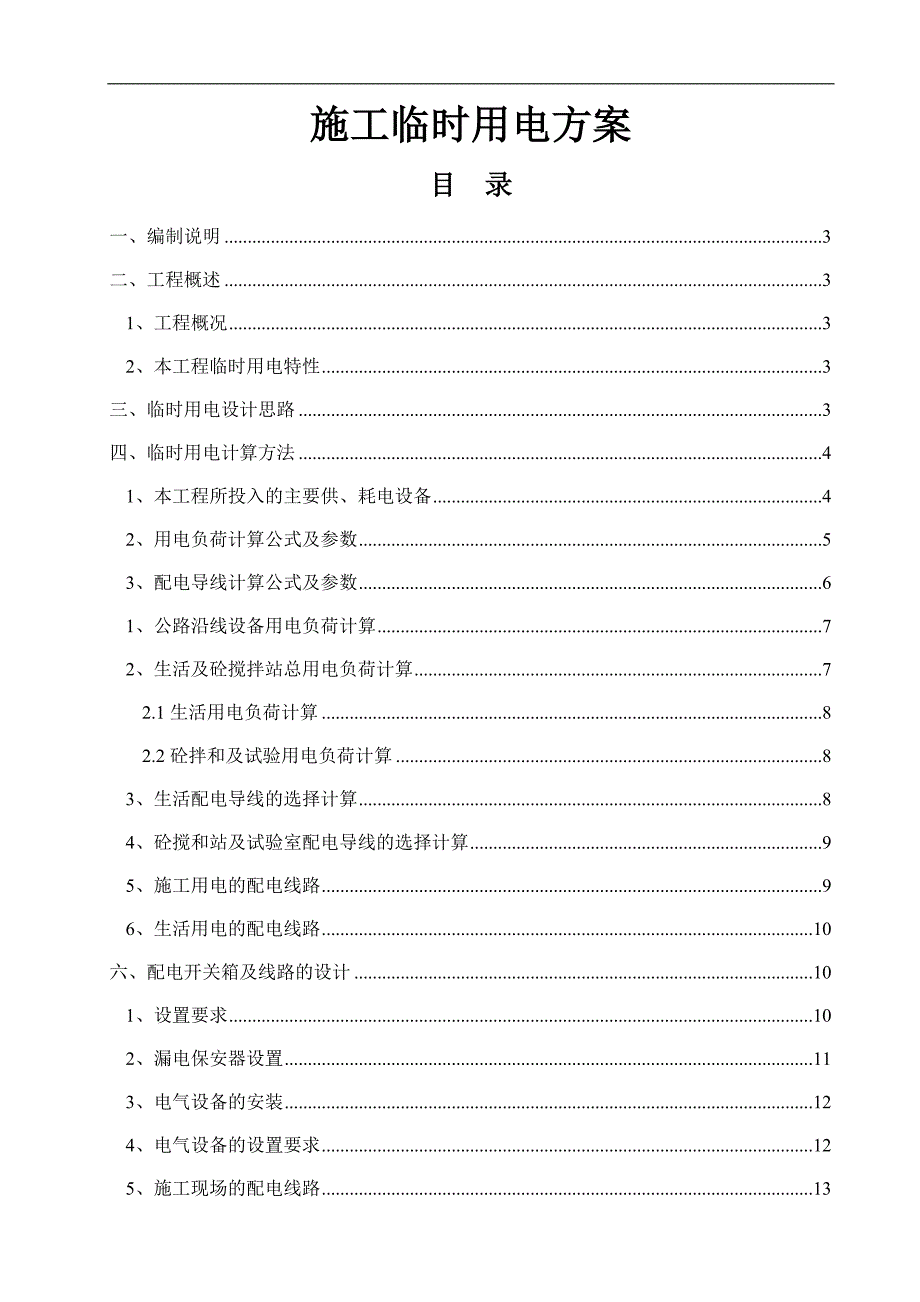

1、施工临时用电方案目 录一、编制说明3二、工程概述31、工程概况32、本工程临时用电特性3三、临时用电设计思路3四、临时用电计算方法41、本工程所投入的主要供、耗电设备42、用电负荷计算公式及参数53、配电导线计算公式及参数61、公路沿线设备用电负荷计算72、生活及砼搅拌站总用电负荷计算72.1生活用电负荷计算82.2砼拌和及试验用电负荷计算83、生活配电导线的选择计算84、砼搅和站及试验室配电导线的选择计算95、施工用电的配电线路96、生活用电的配电线路10六、配电开关箱及线路的设计101、设置要求102、漏电保安器设置113、电气设备的安装124、电气设备的设置要求125、施工现场的配电线路

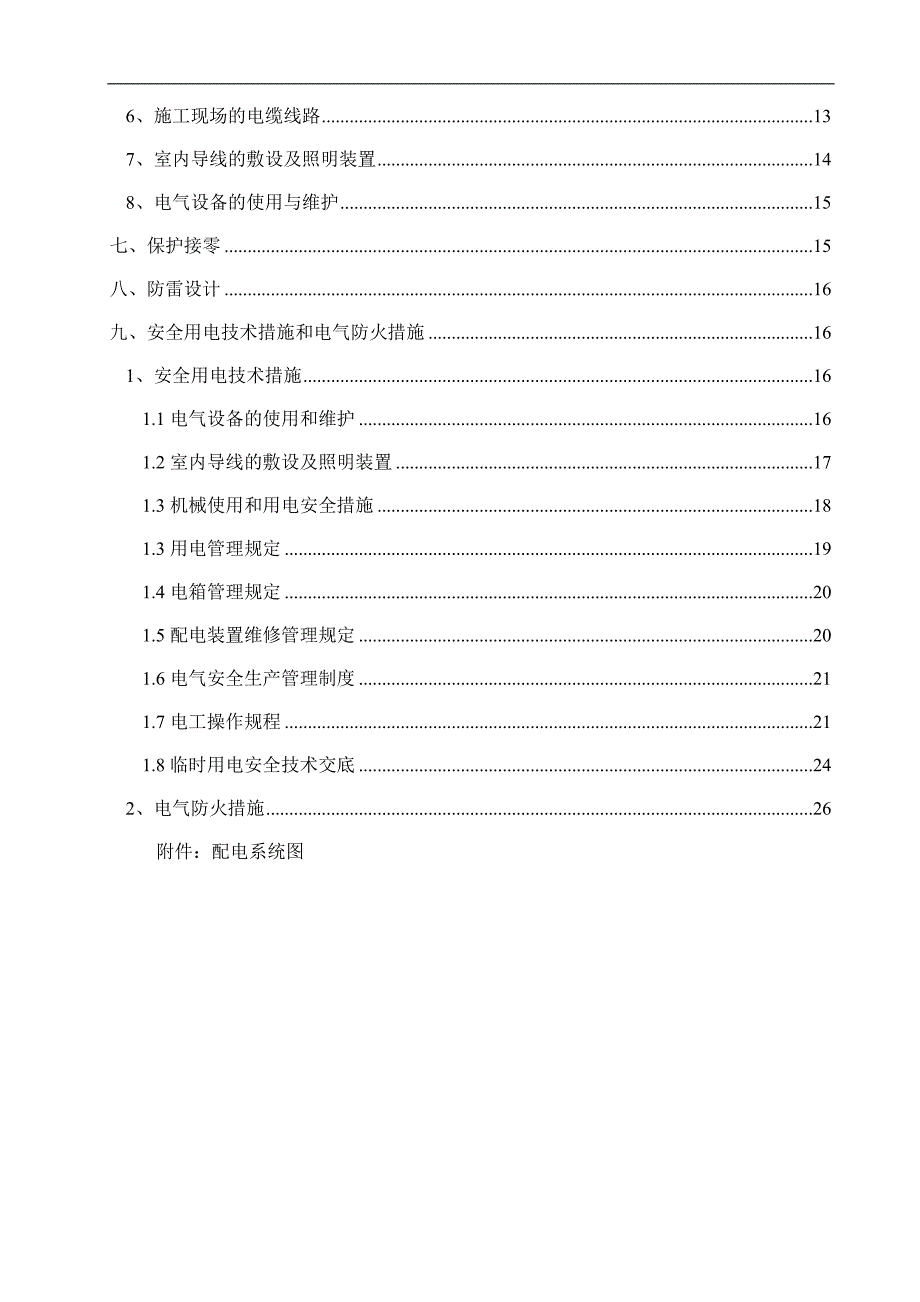

2、136、施工现场的电缆线路137、室内导线的敷设及照明装置148、电气设备的使用与维护15七、保护接零15八、防雷设计16九、安全用电技术措施和电气防火措施161、安全用电技术措施161.1电气设备的使用和维护161.2室内导线的敷设及照明装置171.3机械使用和用电安全措施181.3用电管理规定191.4电箱管理规定201.5配电装置维修管理规定201.6电气安全生产管理制度211.7电工操作规程211.8临时用电安全技术交底242、电气防火措施26附件：配电系统图一、编制说明本工程施工现场施工临时用电方案根据JGJ462005施工现场临时用电安全技术规范和国家和行业颁布的有关现行施工规范和
3、标准、省、市有关建筑工程施工现场安全、文明施工管理办法，为保障施工现场临时用电有一个可遵循的科学依据，方便临时用电的技术管理，保障其使用的安全和可靠性，合理利用能源，从而达到节约用电的目的，制定如下方案。二、工程概述1、工程概况本标段工程起讫桩号为KXXXKXXX，路线长度：XXXKM。路线等级为三级公路标准，设计荷载为公路 II级。公路沿线主要施工用电作业面为：XXX座圆管涵施工、KXXX石拱涵施工、挡土墙及排水M7.5浆砌片石施工、路面混凝土施工、混凝土生产系统，以及办公、生活用电。2、本工程临时用电特性本标段主要用电为工程施工用电和项目部办公、生活用电两方面：由于本工程为道路施工，工作面
4、较长、施工机械流动性较大，且地形复杂，供电线路架设难度大等特点，因此道路沿线施工采用自备柴油发电机供电。但是因为自备供电系统稳定性较差，需要配置备用供电系统，并且耗油量大，所以成本相应较高。办公和生活、KXXX混凝土搅拌站以及各种试验设备用电，则采用本地供电网供电。供电网系统供电稳定，且成本较小，为本工程混凝土的供应提供了极大的保障。三、临时用电设计思路为满足项目部办公、生活用电、试验室用电以及工程施工混凝土的用电负荷，我标段与本地电力公司签定了临时用电协议，按照施工用电规范，申请就近对KXXXX处（10KV高压输电线路）XXX变电站进行扩容改造，由于原来的30KVA变压器不能满足用电要求（我
5、标项目部经常因电力不足而断电），而且原低压供设施及线路老化存在极大的安全隐患，我标段根据施工临时用电负荷将变压器更换为300KVA，并对原供电设施及线路进行更换重新架设，以确保砼试验室、搅拌站和办公、生活供电安全、隐定。根据公路沿线临时施工用电特性，以及现场施工设备用电负荷，我标段投入一台30KW和两台10KW发电机，以确保工程沿线各作业面施工设备正常运行。四、临时用电计算方法1、本工程所投入的主要供、耗电设备（见表1）表1投入的主要供、耗电设备表编号设备名称数量功率备注本地电网供电系统1变压器300KVA生活及砼拌和、试验设备（电网供电）1混凝土搅拌机1台套45KW主电机、水泵、料输送系统2
6、钢筋弯曲机1台3KW3钢筋切断机1台3KW4钢筋调直机1台3KW5切割机1台2.2KW6圆盘锯2台5.6KW单台2.8KW7压力试验机X1台1KW8压力试验机X1台1KW9震击式标准振筛机1台0.8KW10电焊机2台60KVA单台30KVA11生活用电40KW12室外照明20KW合计124.6KW自备供电系统设备1发电机1台30KW可带负荷50KVA2发电机3台20KW单台10KW，可带负荷12.5KVA合 计50KW公路沿线施工设备（柴油发电机供电）1JZC350拌和机1台5.5KW2沙浆搅拌机5台25.5KW单台5.5KW3电焊机2台60KVA单台30KVA4插入式振捣器4台6KW单台1.
7、5KW5平板振捣器2台3KW单台1.5KW6潜水泵3台7.7KW4KW、1.5KW、2.2KW7其它用电10KW包括电动工具、施工照明、小型用电设备合计机械设备总功率57.7KW2、用电负荷计算公式及参数P=1.051.10（K1P1/Cos+K2P2+ K3P3+ K4P4）其中：P供电设备总需要容量（KVA）；P1电动机额定功率（合计功率）（KW）；P2电焊机额定功率（KW）；P3室内照明容量（生活用电）（KW）；P4室外照明容量（其它用电）（KW）；Cos电动机平均功率因数（最高为0.750.78，一般为0.650.75）；K1、K2、K3、K4需要系数，如表2：表2：用电名称数量需要系
8、数备注K数值电动机310台K10.7如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算1130台0.630台以上0.5加工厂动力设备0.5电焊机310台K20.610台以上0.5生活用电K30.8其它用电K41.03、配电导线计算公式及参数按电流来计算选择电缆（三相五线制线路）I线=P*103 / 31/2*(U线*cos)其中：I线电流值P总功率U线电压（380V或220V）cos功率因素，临时网线取0.85查表表3可得， 当I线A时总线路采用以下截面的铝芯线。表3：常用配电导线持续允许电流表(A)导线标称截面(mm2)TJ型(
9、铜线)裸线橡皮或塑料绝缘线单芯500铝芯橡皮线铝芯塑料线2.5-35324-45426-585510-8575161301051101052518013514513835220170180170502702152302157034026528526595415325345325120485375400375150570440470430185645500540490 五、临时用电计算1、公路沿线设备用电负荷计算（自备发电）P=1.1(K1P1/cos+K2P2+ K3P3+ K4P4) =1.1(0.647.7/0.75+0.660+0.80+1.010)=1.1(38.16+54+0+10)
10、=112.376KVA注：P1电动机额定功率（合计功率）（kW）；P2电焊机额定容量（KVA）；P3室内照明容量（生活用电）（KW）；P4室外照明容量（其它用电）（KW）；cos电动机的平均功率因数K1、K2、K3、K4需要系数公路沿线总用电功率57.7KW/h，通过计算所得用电负荷为112.376KVA，因各作业面根据施工工序的进程投入机械设备，并不是同时使用，因此我标段自备的三台柴油发电机满足施工用电需求。2、生活及砼搅拌站总用电负荷计算P=1.1(K1P1/cos+K2P2+ K3P3+ K4P4) =1.1(0.764.6/0.75+0.660+0.840+1.020)=1.1(60.
11、29+36+32+20)=163.119KVA我标段生活及砼搅拌站、试验室用电总功率124.6KW/h，通过计算所得用电负荷为163.119KVA，我标段安装的变压器容量为300KVA，足以满足生活及砼施工、试验用电需求，并根据今后工程施工需要，增加机械设备。2.1生活用电负荷计算P=1.1(K1P1/cos+K2P2+ K3P3+ K4P4) =1.1(0.70/0.75+0.60+0.840+1.010)=1.1(0+0+32+10)=46.2KVA2.2砼拌和及试验用电负荷计算P=1.1(K1P1/cos+K2P2+ K3P3+ K4P4) =1.1(0.764.6/0.75+0.630
12、+0.80+1.010)=1.1(60.29+36+0+10)=116.919KVA3、生活配电导线的选择计算将按允许电流来进行选择（三相五线制线路）I线=P *103/ 31/2*(U线*cos)=46.2*103 / 31/2*(380*0.75) =46200/493.63 =93.59 A注：I线电流值K、P同上式U线电压cos功率因素，临时网线取0.75查表3可得，I线93.59 A总线路采用截面为16mm2的塑料铝芯线。但我标项目部根据今后工程施工及安全需要，将会增加施工人员及施工、生活用电设备，因此我标项目部驻地用电做了保守配置，采用35mm2的塑料铝芯线，三相五线制导线引入的T
13、N-S系统，总配箱处设总接地装置，三级配电，两级保护。4、砼搅和站及试验室配电导线的选择计算将按允许电流来进行选择（三相五线制线路）I线=P*103 / 31/2*(U线*cos)=116.919*103 / 31/2*(380*0.75) =116919/493.63 =236.86 A注：I线电流值K、P同上式U线电压cos功率因素，临时网线取0.75查表3可得，I线236.86 A总线路采用截面为50mm2的塑料铝芯线。根据计算得出可配电线路的配置：采用三相五线制导线引入的TN-S系统，总配箱处设总接地装置，三级配电，两级保护。5、施工用电的配电线路1）本工程选择TN-S供电系统。 它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。2）采用30
