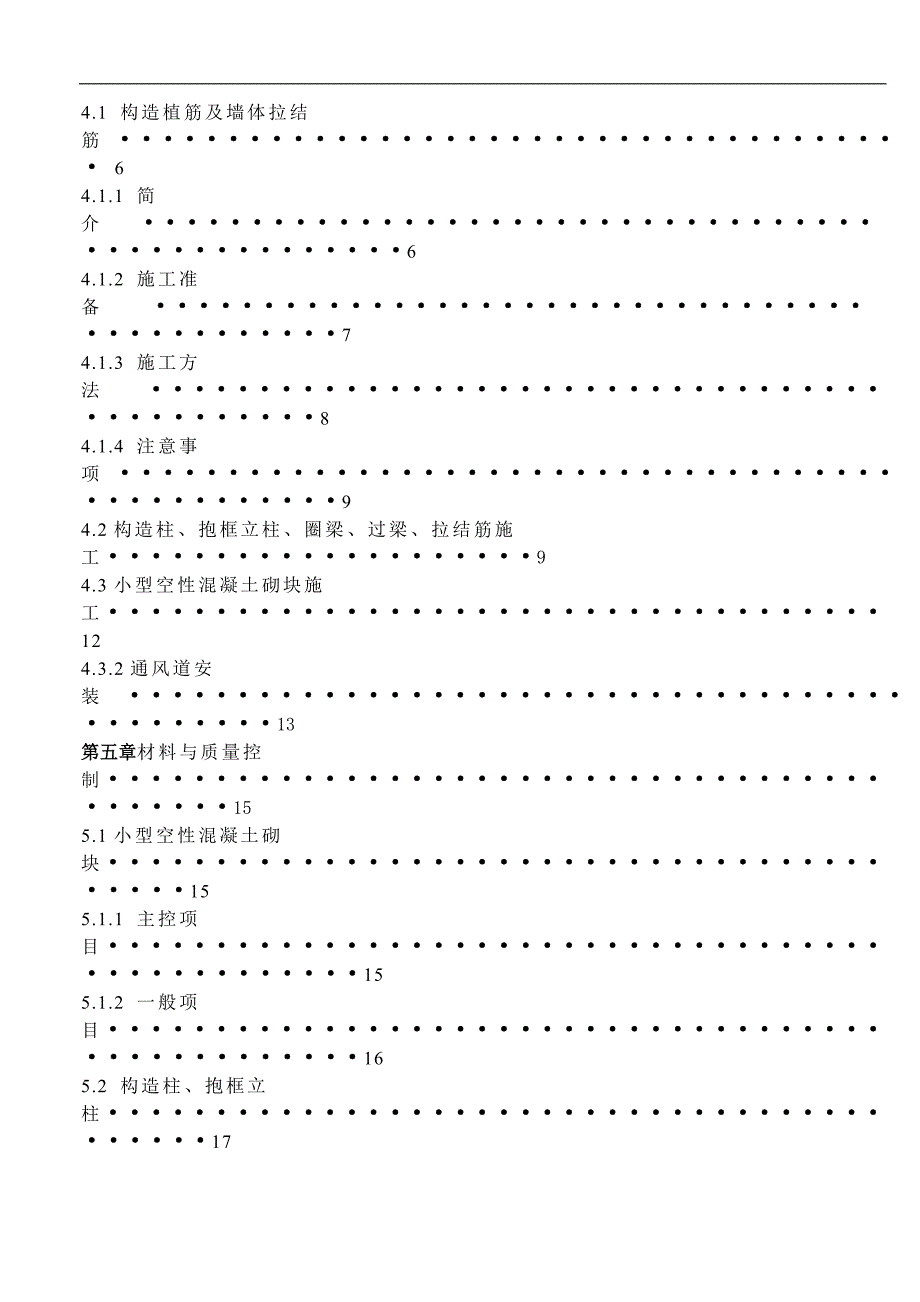

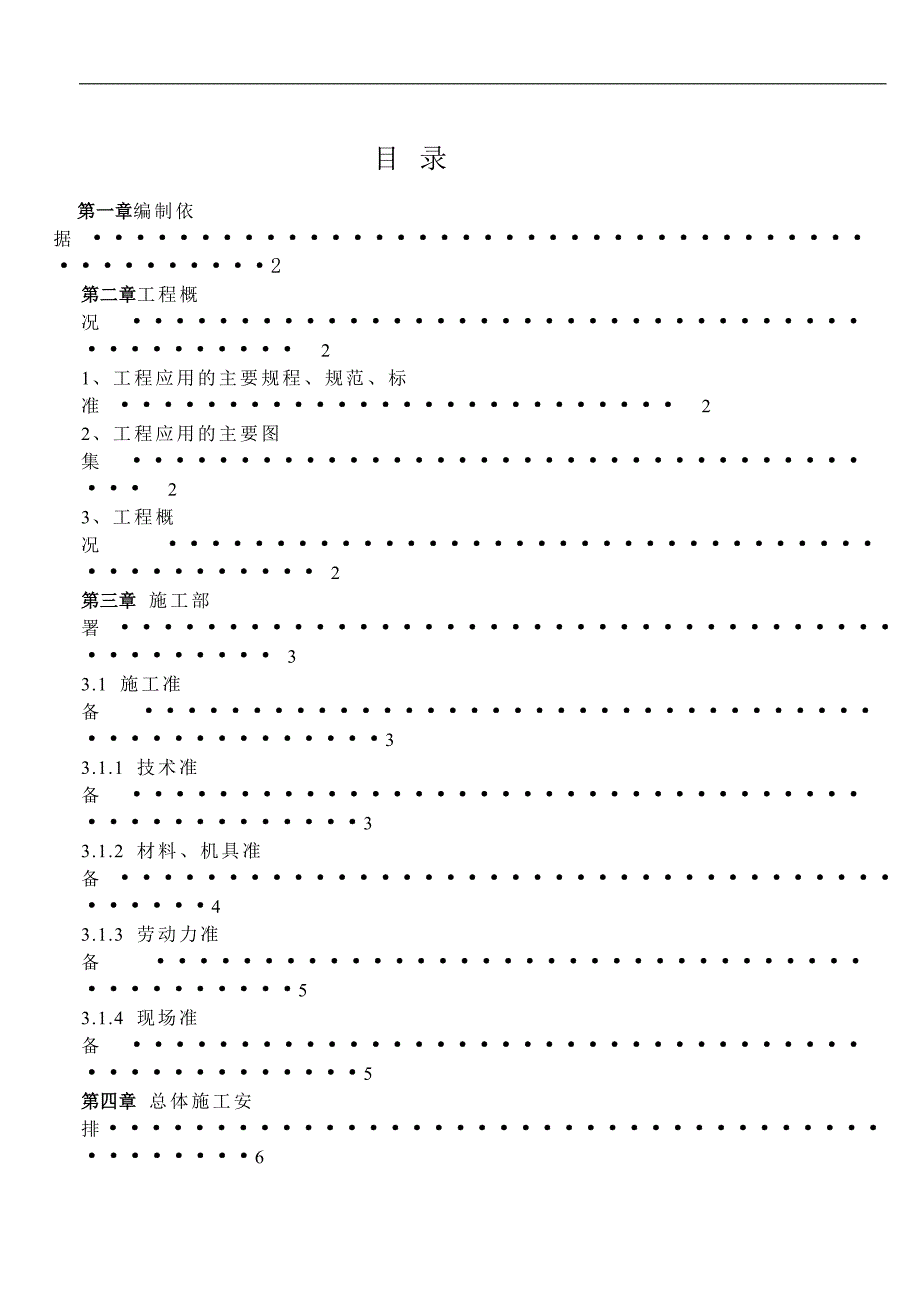

1、目 录 第一章编制依据 2第二章工程概况 21、工程应用的主要规程、规范、标准 22、工程应用的主要图集 2 3、工程概况 2第三章 施工部署 3 3.1 施工准备 33.1.1 技术准备 3 3.1.2 材料、机具准备 4 3.1.3 劳动力准备 5 3.1.4 现场准备 5第四章 总体施工安排64.1 构造植筋及墙体拉结筋 6 4.1.1 简介 6 4.1.2 施工准备 7 4.1.3 施工方法 8 4.1.4 注意事项 94.2构造柱、抱框立柱、圈梁、过梁、拉结筋施工94.3小型空性混凝土砌块施工 124.3.2通风道安装 13第五章材料与质量控制155.1小型空性混凝土砌块15 5.1

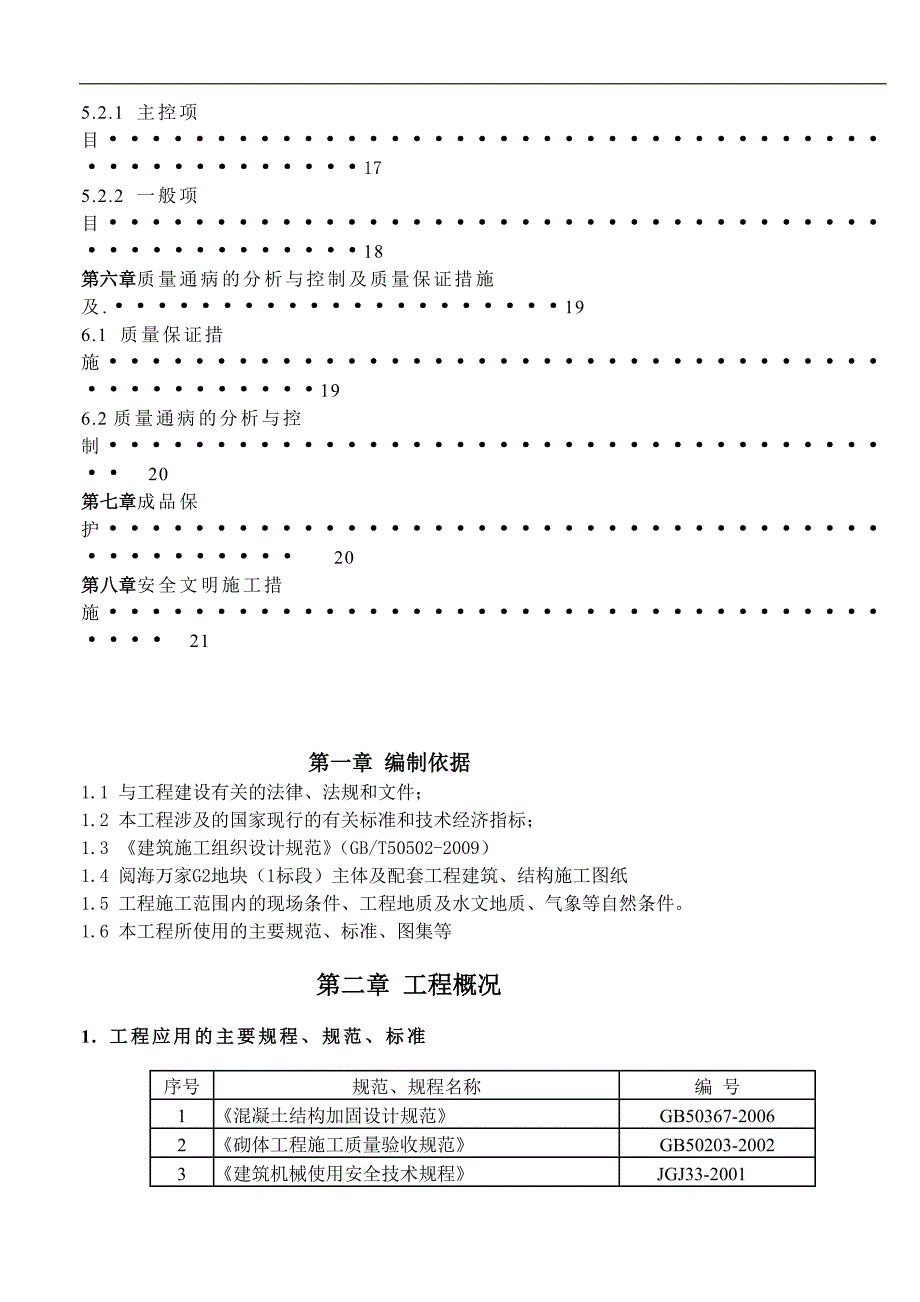

2、.1 主控项目15 5.1.2 一般项目16 5.2 构造柱、抱框立柱175.2.1 主控项目17 5.2.2 一般项目18第六章质量通病的分析与控制及质量保证措施及.196.1 质量保证措施19 6.2质量通病的分析与控制 20 第七章成品保护 20 第八章安全文明施工措施 21 第一章 编制依据1.1 与工程建设有关的法律、法规和文件；1.2 本工程涉及的国家现行的有关标准和技术经济指标；1.3 建筑施工组织设计规范（GB/T50502-2009）1.4 阅海万家G2地块（1标段）主体及配套工程建筑、结构施工图纸1.5 工程施工范围内的现场条件、工程地质及水文地质、气象等自然条件。1.6
3、本工程所使用的主要规范、标准、图集等第二章 工程概况1. 工程应用的主要规程、规范、标准 序号 规范、规程名称 编 号 1 混凝土结构加固设计规范 GB50367-2006 2 砌体工程施工质量验收规范 GB50203-2002 3 建筑机械使用安全技术规程 JGJ33-2001 4 施工现场临时用电安全技术规范 JGJ46-2005 5 混凝土结构工程施工质量验收规程 DBJ/01-82-20056 建筑安装分项工程施工工艺规程DBJ/T01-26-20037 建筑工程施工质量验收统一标准GB5030020018 砌体填充墙结构构造 06SG614-192. 工程应用的主要图集 序号 类别
4、图 集 名 称 编 号 1 国家 建筑物抗震构造详图 03G329-22 国家钢筋混凝土过梁 03G322-143 3、 工程概况：序号项 目具 体 概 况1工程名称2建设单位3设计单位4勘察单位5监理单位6施工单位7监督机构8工程性质住宅楼9建设规模总建筑面积约12634.78万平方米10建筑高度（层数）主楼共7个楼座，21#、22#、23#、24#楼4幢楼均为地上30层，地下2层，建筑高度约88.35米；9#、14#楼2幢均为27层， 地下2层，建筑高度约为79.65米；15#楼为地上25层，地下2层，建筑高度约为73.85米11质量标准合格12地理位置“阅海万家三期G2地块”在建工程位于
5、银川市金凤区，本项目东侧为唐徕渠，北侧为大连路。3.2设计简介：1、本工程高层地基处理采用CFG桩复合地基基础，基础垫层底面、桩顶间设300mm砂石褥垫层，钢筋混凝土平板式筏板基础。垫层平面范围为基础边缘向外不下于0.3M。分层碾压振密，压实系数不小于0.97。2、车库基础形式为钢筋混凝土筏板基础，钢筋混凝土框架结构，混凝土强度等级为C35，抗渗等级p6。3、层高：9#、14#、楼层高为2.900米，建筑高度为79.65米（北侧女儿墙高度）；15#楼层高为2.900米，建筑高度73.85米（北侧女儿墙高度）；21#、22#、23#、24#楼层高为2.900米，建筑高度88.35米（北侧女儿墙高
6、度）。 4.设计特点 按设计蓝图的结构以及工程部签发的工程构造柱平面布置图，其特点是：结构及施工工艺复杂，插筋部位较多（包括墙体拉结筋）。第三章 施工部署 3.1 施工准备工序流程拉墙筋、构造柱植筋轴线、水平线复核；机具、材料安置检验合格、 检查合格格、验收砌体砌筑安装预埋构造柱浇筑门上圈梁砼浇筑、门过梁预制与安装卫生间上翻砼3.1.1 技术准备 1） 施工前应对图纸认真审核，了解各部位的材料选择、做法和技术要求。 2） 基础、主体结构验收合格后方可进行砌体工程施工。 3） 做好书面的技术（安全）交底，施工前由施工员进行现场交底。 4） 砌体材料的复试和砂浆配合比确定的准备工作。 5） 试验用
7、具的准备。 6） 绘制砌块排列图： 按砌块排列图在墙体线范围内分块定尺、划线，排列齐快的方法和要求如下： （1） 砌块在砌筑前，应根据工程设计施工图，结合砌块的品种规格绘制砌体砌块的排列图，二次结构应预先设计好地导墙、配筋带（或圈梁）、接顶方法等，经审核无误，按图排列砌块砌筑施工。- （2） 砌块排列应从基础面开始，排列时尽可能采用主规格的砌块,砌体中主规格的砌块应占总量的75%85%。 （3） 外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它的构造措施。 （4） 配制异形尺寸砌块。7）按照主体放线十字控制线，上下进行十字控制线复核，墙上抄的建筑1000
8、mm标高控制线，控制线复核正确无误后进行施工； 8）水电、土建交圈审图：为避免专业之间不交圈出现的工程返工，装修前，由公司总工主持，公司及项目各专业人员参加，进行专业交圈审图，如有不交圈现象，在装修前提前解决.3.1.2 材料、机具准备 1） 材料准备： （1） 砌块： 小型空性混凝土砌块：砌块的主要规格尺寸（公称尺寸） 200厚墙：加气砼砌块采用390190190； 100厚墙：加气砼砌块采用390190100；内外墙采用小型空性混凝土砌块砌筑，190*95*53标准机混凝土砖打底三皮，顶部斜砌砖顶梁.。 施工时所用砌块的产品龄期不应小于28d。严禁使用断裂砌块。 （2） 砌筑砂浆：室内外砌
9、筑砂浆强度为M5混合砂浆； （3） 水泥： A、采用32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥。 B、水泥进场使用前，应分批对其强度、凝结时间、安定性进行复试。 C、当在使用中对水泥的质量有怀疑或水泥出厂超时三个月时，应复查试验，并按其结果使用。 D、不同品种的水泥不得混合使用。 （4） 砂：采用中砂，砂含泥量不超过5%，不得含有草根等杂物，使用前用5mm孔径的筛子过筛。 （5） 钢筋：级别及直径按设计蓝图和总工室签发的构造柱布置平面图要求施工。（6） 混凝土：构造柱、圈梁、抱框柱、过梁用商品混凝土，强度等级为C25。 （7） 其他材料：预埋件、刷防腐剂的木砖等。 （8） 根据施工期间的工程量
10、、施工进度，确定材料的数量及进场时间，有专人负责，确保材料按时进场，并妥善保管。 （9） 材料进场后堆放整齐，上部覆盖严密，下部垫起架空，防止日晒雨淋。 2） 施工机具准备： 施工机具：施工电梯、泵送砂浆机、砂浆搅拌机、二级配电箱、三级配电箱、钢筋调直机、钢筋弯曲机、钢筋切断机、钢筋剪刀、翻斗车、手推车、磅秤、手锯、托线板、线坠、钢卷尺、灰槽、小水桶、笤帚、水管、大灯、2m靠尺等。3.1.3劳动力准备 本工程砌体分项工程安排二个劳务班组进行施工。21#、22#楼砌体工程为一个劳务队负责施工；23#、24#、15#楼砌体工程为一个劳务队负责施工；劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在100人左右，并根据实际施工进度及时调整以满足施工需要。 劳动力计划见表3.3-1： 表3.3-1 劳动力计划表 序号 工种 人数 1 瓦工 302 钢筋工 6 3 木工 124 混凝土工 85 力工
