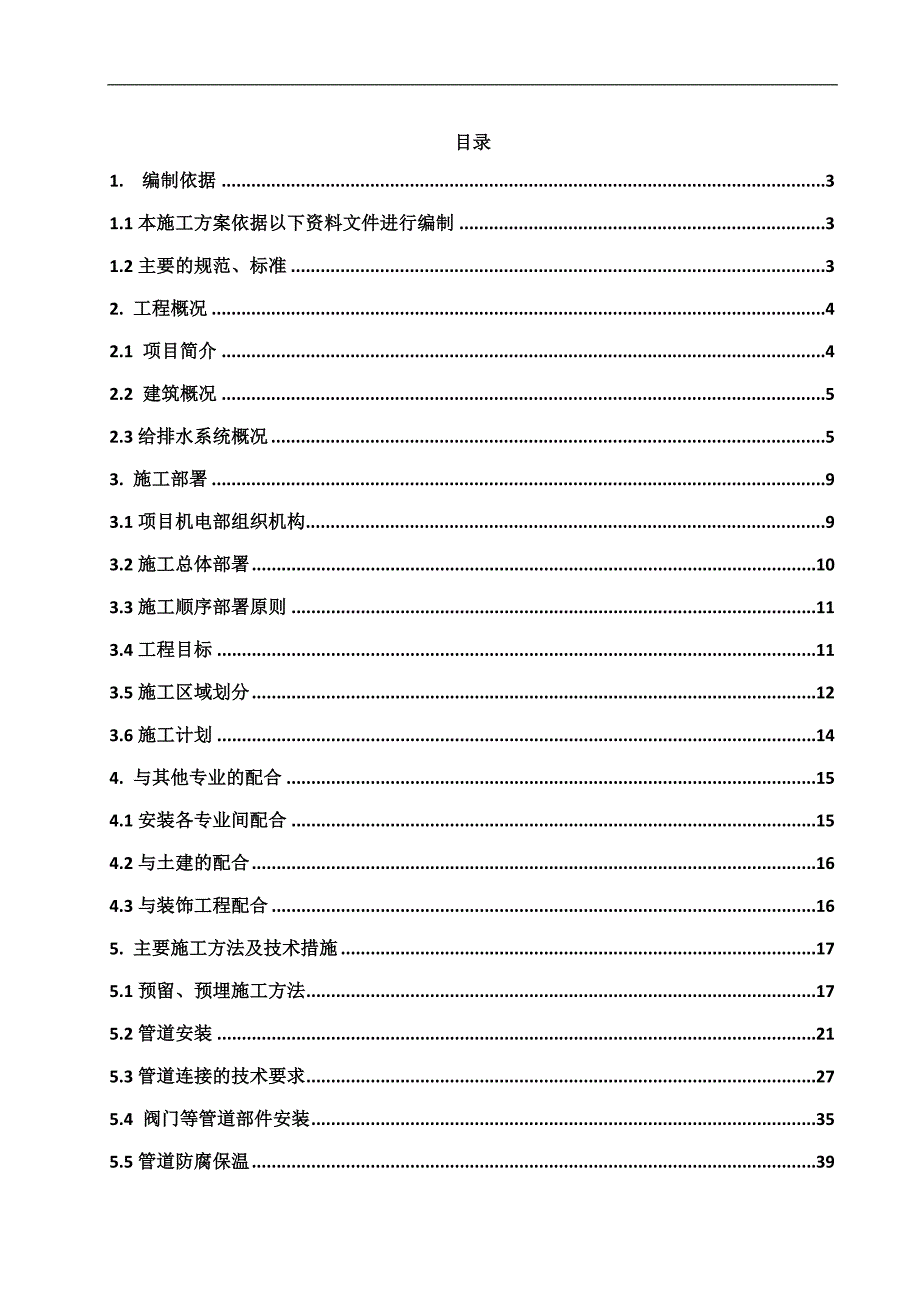

1、目录1.编制依据31.1本施工方案依据以下资料文件进行编制31.2主要的规范、标准32. 工程概况42.1 项目简介42.2 建筑概况52.3给排水系统概况53. 施工部署93.1项目机电部组织机构93.2施工总体部署103.3施工顺序部署原则113.4工程目标113.5施工区域划分123.6施工计划144. 与其他专业的配合154.1安装各专业间配合154.2与土建的配合164.3与装饰工程配合165. 主要施工方法及技术措施175.1预留、预埋施工方法175.2管道安装215.3管道连接的技术要求275.4 阀门等管道部件安装355.5管道防腐保温395.6器具、设备安装415.7给排水系

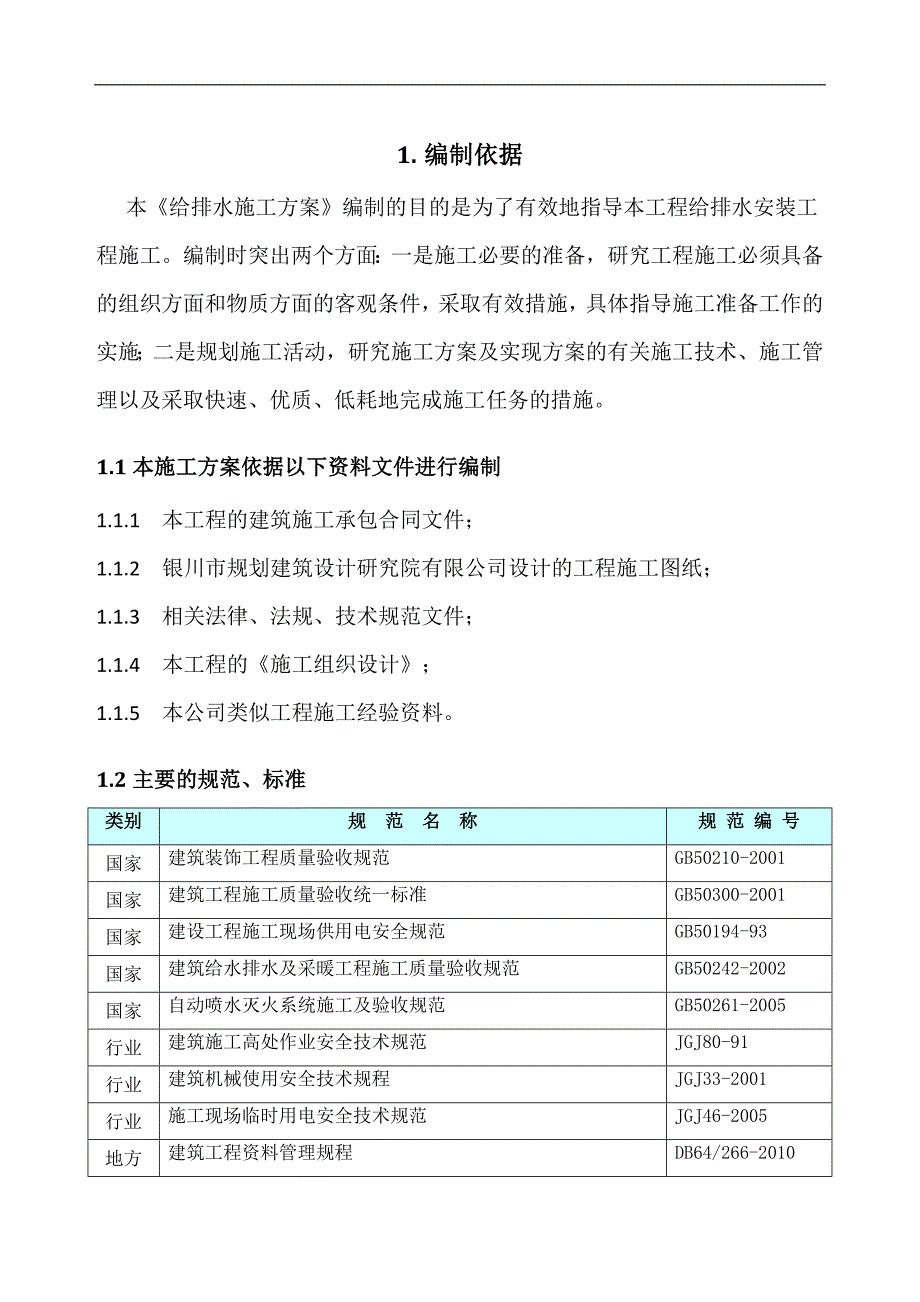

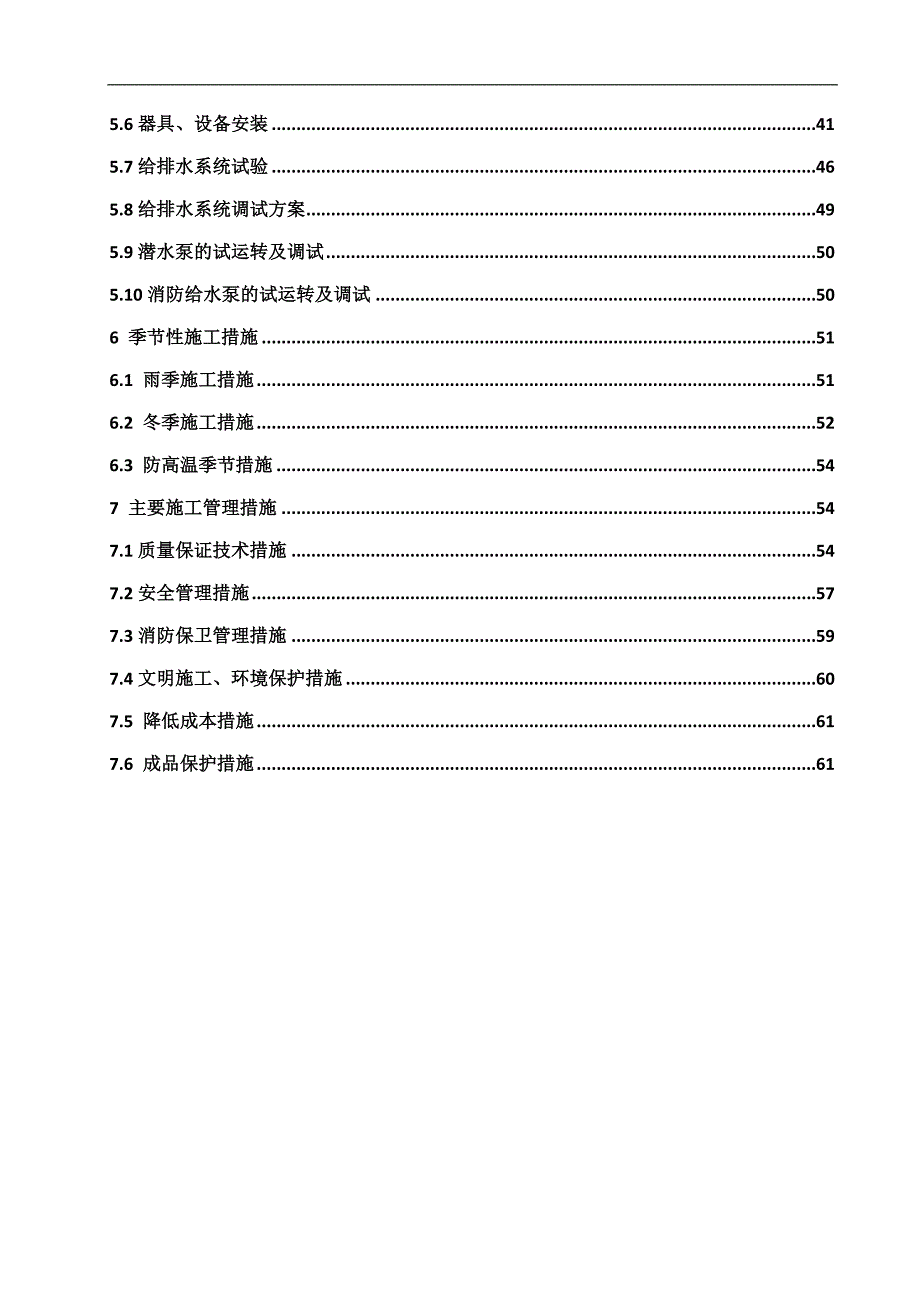

2、统试验465.8给排水系统调试方案495.9潜水泵的试运转及调试505.10消防给水泵的试运转及调试506 季节性施工措施516.1 雨季施工措施516.2 冬季施工措施526.3 防高温季节措施547 主要施工管理措施547.1质量保证技术措施547.2安全管理措施577.3消防保卫管理措施597.4文明施工、环境保护措施607.5 降低成本措施617.6 成品保护措施611. 编制依据 本给排水施工方案编制的目的是为了有效地指导本工程给排水安装工程施工。编制时突出两个方面：一是施工必要的准备，研究工程施工必须具备的组织方面和物质方面的客观条件，采取有效措施，具体指导施工准备工作的实施；二是
3、规划施工活动，研究施工方案及实现方案的有关施工技术、施工管理以及采取快速、优质、低耗地完成施工任务的措施。1.1本施工方案依据以下资料文件进行编制1.1.1 本工程的建筑施工承包合同文件；1.1.2 银川市规划建筑设计研究院有限公司设计的工程施工图纸；1.1.3 相关法律、法规、技术规范文件；1.1.4 本工程的施工组织设计；1.1.5 本公司类似工程施工经验资料。1.2主要的规范、标准类别规 范 名 称规 范 编 号国家建筑装饰工程质量验收规范GB50210-2001国家建筑工程施工质量验收统一标准GB50300-2001国家建设工程施工现场供用电安全规范GB50194-93国家建筑给水排水
4、及采暖工程施工质量验收规范GB50242-2002国家自动喷水灭火系统施工及验收规范GB50261-2005行业建筑施工高处作业安全技术规范JGJ80-91行业建筑机械使用安全技术规程JGJ33-2001行业施工现场临时用电安全技术规范JGJ46-2005地方建筑工程资料管理规程DB64/266-2010地方DB64/521-2008国标室内管道支架及吊架安装03S402国标防水套管安装02S404国标管道和设备保温施工03S401国标普通单栓消火栓箱施工04S202国标水泵接合器施工99S203国标自动喷水灭火设施施工04S206国标潜污泵施工01S305地方卫生设备安装宁02S1地方给水工
5、程宁02S2地方排水工程宁02S2地方专用给水工程宁02S4地方热水工程宁02S5地方消防工程宁02S6 2. 工程概况2.1 项目简介工程名称：某某某某湖小镇东区项目建设单位：某某天源达房地产开发有限公司设计单位：银川市规划建筑设计研究院有限公司勘察单位：某某建筑设计研究院有限公司监理单位：某某明康工程咨询有限公司银川分公司施工单位：某某建筑一局集团第六建筑有限公司合同性质：总承包合同工期：质量标准：达到国家质量验收规范合格标准2.2 建筑概况 本工程为某某湖小镇东区工程，位于某某回族自治区银川市兴庆区大连路与虹桥南路交叉口东南角，包括十二栋30层住宅楼、四栋35层的多层综合楼及商业楼，一栋
6、二层会所，总建筑面积为30.88万平米，其中地上建筑面积25.95万平米，地下建筑面积4.93万平米。其中30层住宅楼为剪力墙结构，筏式基础，建筑高度为96m；2.3给排水系统概况2.3.1给排水系统序号项目系统概述1水源由现场南侧引一根市政管网接入引入管，管径De200，供生活用水和消防用水，供水压力约0.12Mpa。2生活给水系统根据甲方意见，全部生活用水均加压供给；本车库水泵间内的生活加压泵及生活水箱供给整个小区的生活用水；生活给水加压系统竖向分为三个区，生活水箱分两个设置，变频加压水泵各区分别设置；低区为一层至十层，设计供水压力为0.5Mpa，中层为十一层至二十层，设计供水压力为0.8
7、Mpa，高区为二十一层至三十层，设计供水压力为1.15MPa；地下室供水均为低压供水管道供给。3热水系统住宅户内预埋热水管，厨房和卫生间预留热水器接口，和热水器连接处设400mm长不锈钢金属过渡管。4排水系统地下车库内设置排水暗沟和集水坑，集水坑内污水由潜水泵提升至室外检查井内，压力排水管道穿越地下车库顶板出室外。各楼座污、废水采用合流制，地上各层污废水重力自流排至室外污水管；一层单排；采用HTPP特殊单立管排水系统，立管上设旋流器及专用配件；地下室污废水采用潜污泵提升至室外污水管，污水经化粪池处理后，排入市政排水管。5雨水系统屋面雨水采用87型雨水斗，屋面雨水排水系统设计重现期10年，采用雨
8、水斗排水；总排水能力不小于50年重现期的雨水量，采用雨水斗和女儿墙溢流孔排水。屋面雨水均采用重力流，局部内排；屋面雨水经雨水斗和雨水管排至室外散水，室外地面雨水由雨水口收集，经室外排水管排至市政排水管。6消火栓系统地下车库设置13个防火分区，防火分区以防火墙及防火卷帘分隔，耐火极限3h；车库室内消火栓用水量10L/S，火灾延续时间为2h，设计压力0.5MPa，由临时高压（低区）供水系统供给。高位消防水箱安装在小区5#楼屋顶上，高度为94.50m，有效容积18m3；本车库内的消防水泵间设置两台消防泵及消防水池，水池总容积367m3；消火栓系统分为高、低区，高区（十一层至三十层）设计压力1.45M
9、Pa，低区（地下室至十层）设计压力0.5MPa。本工程室内消火栓用水量为30L/s，室外消防水量为20L/s，火灾延续时间两小时，由区域消防泵房供水；区域消防共用系统情况：设计消防给水压力1.45MPa，消防水箱（18m）和消防增压稳压装置位于北侧5#住宅30层屋顶，消防水泵和消防水池设置在南侧地下车库消防泵房内。高、低区水平干管与竖向立管分别构成环状，地下一层、九层、十层、三十层分别设有高低区消防环管。为保证消火栓给水系统静水压力不超过0.5MPa，地下室至七层，十一层至十八层采用减压稳压消火栓。消火栓给水泵两台，互为备用。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动
10、该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。室外设地下式消防水泵结合器四套，高、低区各两套。7移动式灭火器配置单体按中危险级考虑，灭火器类型MF/ABC3,，2A/瓶；每处设两瓶手提式磷酸铵盐干粉灭火器；置于组合式消火栓箱内或专用灭火器箱内,灭火器箱不得上锁。8自动喷水灭火系统地下车库地上覆土1.7米，室内设计温度5C；设计采用湿式喷淋灭火系统，系统按中危险级级设计，喷水强度8L/minm2，设计作用面积160 m2，设计火灾延续1h，设计流量40L/s；喷淋用水由本车库区域性水泵房内的喷淋水泵、消防水池及5#楼顶的高位消防水箱、稳压设备提供。每个防火分区设减压孔板、信号阀、水流指
11、示器。最不利点设末端试水装置或试水阀。地下车库及住宅地下一、二层和商业共设置19个湿式报警阀组，报警阀组集中设置在4个报警阀间内；室外设地下式消防水泵接合器三套，采用直立型68C玻璃球喷头，K=80，P=0.05Mpa。各单体楼地下一、二层设计湿式喷淋灭火系统。按中危险级级设计，喷水强度:6L/min.平方米，设计作用面积为160m，设计火灾延续设计1h。喷淋泵设计压力为0.7MPa，设计流量40L/s；喷淋泵设置在消防水泵房内，一用一备，型号为150LG-B150-20x4。2.3.2管材的选用及安装方式序号系统类别管材连接方式1给水管道生活给水干管PSP钢塑复合管热熔连接户内给水管PPR热
12、熔连接生活热水管PSP钢塑复合管热熔连接户内热水管PPR热熔连接2排水管道污水管及通气管HTPP排水管电熔连接冷凝水管HTPP排水管电熔连接雨水管HTPP排水管电熔连接喷淋系统末端排水管、高位消防水箱泄水管、溢流管焊接钢管焊接电梯井排水管地下室壁挂炉间排水管镀锌钢管焊接集水坑压力排水管镀锌钢管焊接3消防给水管管径DN100内外壁热浸镀锌钢管沟槽件连接管径DN100内外壁热浸镀锌钢管丝扣连接4喷淋水管管径DN100内外壁热浸镀锌钢管沟槽件连接管径DN100内外壁热浸镀锌钢管丝扣连接2.3.3施工特点及难点施工特点、难点解决措施1、本工程地下车库大型管道排布密集，地上主要管道均集中在管井内，如何保
13、证在满足使用功能的前提下尽量提高吊顶标高，保证空间最大化是本工程的一个重点。1、配置经验丰富的深化设计小组2、完善各类图纸、密切与各方的协作3、对各专业的深化设计的管理及设备参数的复核2、本工程为机电设施配套齐全的住宅和商网建筑，功能齐全、系统多样、立体交叉作业多、相应的专业很多，施工中相应的协调管理的难度非常大。在施工中我们将设置专人负责与各方的沟通，并及时传达各项相关信息。积极配合各相关单位的工作。努力搞好与业主、设计、土建及机电专业之间的配合工作。3、本工程主要大型设备机房均集中在地下室和地下车库，大型设备吊装也是本工程主要解决的技术难点。我们在组织好物资供应的同时，依据工程具体情况，结
14、合以往的工程经验和先进设备，精心编制本工程的设备及大型材料的吊装运输方案。4、为验证设备性能并使系统保持最佳的工作状态，需进行机电系统调试。本工程大型设备多，系统多样，机电系统调试技术要求高，调试工作量大。本工程机电系统各专业联动调试组织实施难度大。提前收集设备参数，仔细研究设计图纸和设备性能，制定完善的调试方案。配置先进的调试仪器仪表，采用先进的调试方法。设备生产厂家参与调试，并现场指导。与设计人员一道对实测数据进行分析对比，确定最佳的设备运行参数，达到节能环保的目的。5、楼内住宅，预埋管道和预留孔洞多。垂直交叉作业、高空作业和临边作业多。工程施工机械多，机械及电气伤害危险因素高。现场人员经由安全通道出入，封闭危险区域。针对设备材料吊装、管井施工等重大危险源，制定专项安全措施方案。制定施工机械安全操作规程，对操作人员进行培训，严格持证上岗制度。3. 施工部署机电经理3.1项目机电部组织机构机电部经理机电商务机电资料机电物资电气工长电气工长电气工长水暖工长水暖工长水电施工队伍3水
