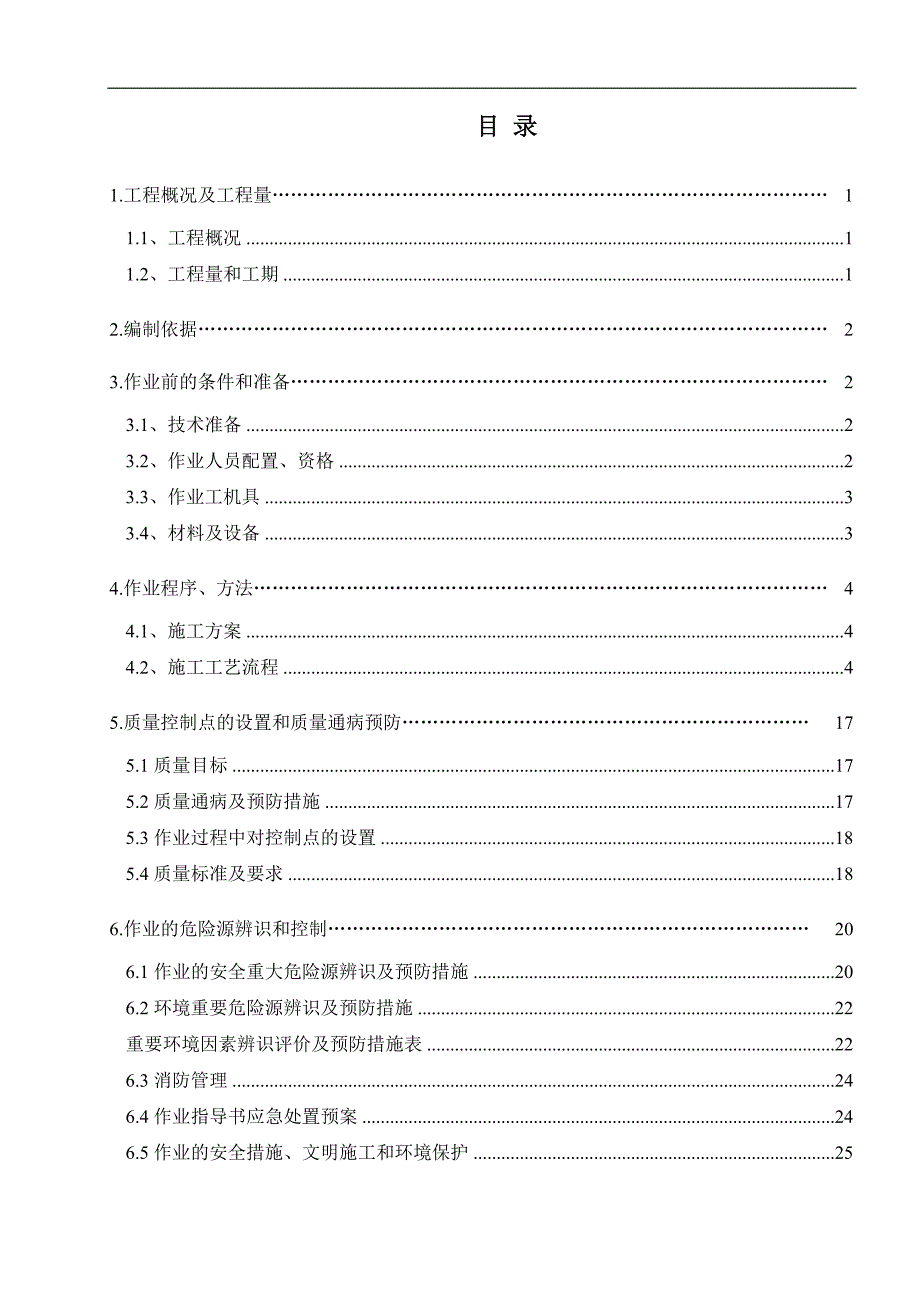

1、目 录1.工程概况及工程量11.1、工程概况11.2、工程量和工期12.编制依据23.作业前的条件和准备23.1、技术准备23.2、作业人员配置、资格23.3、作业工机具33.4、材料及设备34.作业程序、方法44.1、施工方案44.2、施工工艺流程45.质量控制点的设置和质量通病预防175.1质量目标175.2质量通病及预防措施175.3作业过程中对控制点的设置185.4质量标准及要求186.作业的危险源辨识和控制206.1作业的安全重大危险源辨识及预防措施206.2环境重要危险源辨识及预防措施22重要环境因素辨识评价及预防措施表226.3消防管理246.4作业指导书应急处置预案246.5作

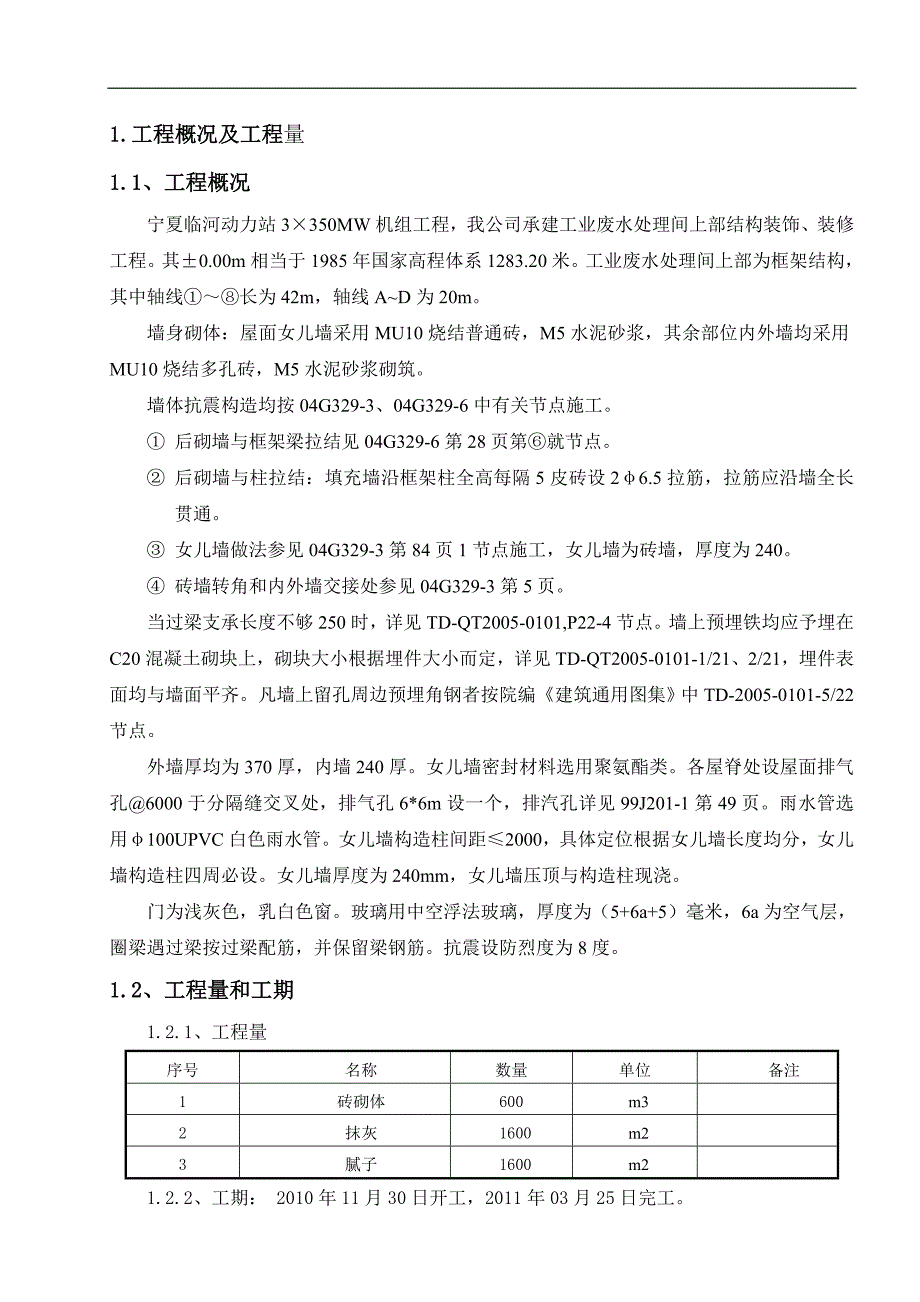

2、业的安全措施、文明施工和环境保护251.工程概况及工程量1.1、工程概况宁夏临河动力站3350MW机组工程，我公司承建工业废水处理间上部结构装饰、装修工程。其0.00m相当于1985年国家高程体系1283.20米。工业废水处理间上部为框架结构，其中轴线长为42m，轴线AD为20m。墙身砌体：屋面女儿墙采用MU10烧结普通砖，M5水泥砂浆，其余部位内外墙均采用MU10烧结多孔砖，M5水泥砂浆砌筑。墙体抗震构造均按04G329-3、04G329-6中有关节点施工。 后砌墙与框架梁拉结见04G329-6第28页第就节点。 后砌墙与柱拉结：填充墙沿框架柱全高每隔5皮砖设26.5拉筋，拉筋应沿墙全长贯通
3、。 女儿墙做法参见04G329-3第84页1节点施工，女儿墙为砖墙，厚度为240。 砖墙转角和内外墙交接处参见04G329-3第5页。当过梁支承长度不够250时，详见TD-QT2005-0101,P22-4节点。墙上预埋铁均应予埋在C20混凝土砌块上，砌块大小根据埋件大小而定，详见TD-QT2005-0101-1/21、2/21，埋件表面均与墙面平齐。凡墙上留孔周边预埋角钢者按院编建筑通用图集中TD-2005-0101-5/22节点。外墙厚均为370厚，内墙240厚。女儿墙密封材料选用聚氨酯类。各屋脊处设屋面排气孔6000于分隔缝交叉处，排气孔6*6m设一个，排汽孔详见99J201-1第49页

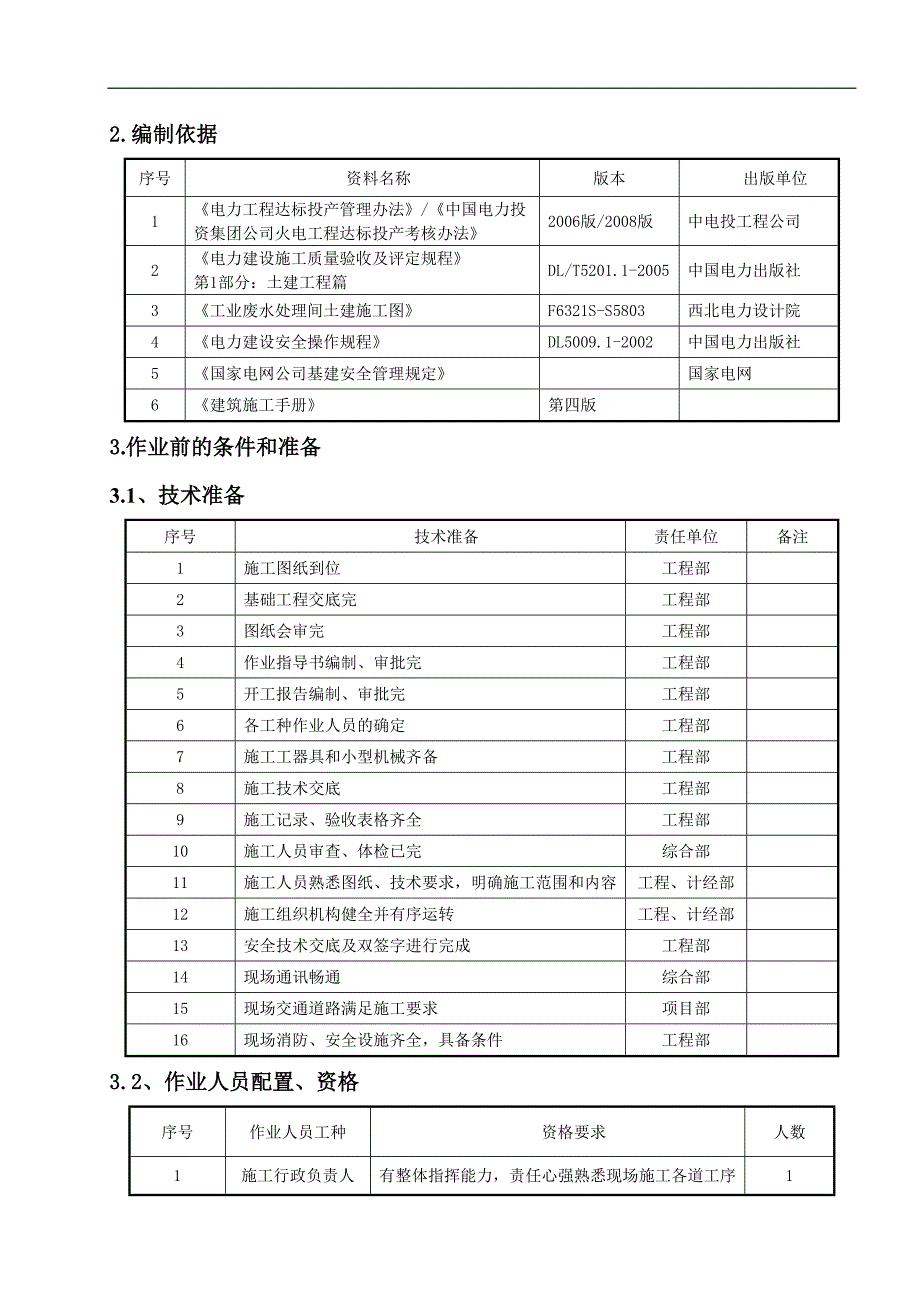

4、。雨水管选用100UPVC白色雨水管。女儿墙构造柱间距2000，具体定位根据女儿墙长度均分，女儿墙构造柱四周必设。女儿墙厚度为240mm，女儿墙压顶与构造柱现浇。门为浅灰色，乳白色窗。玻璃用中空浮法玻璃，厚度为（5+6a+5）毫米，6a为空气层，圈梁遇过梁按过梁配筋，并保留梁钢筋。抗震设防烈度为8度。1.2、工程量和工期1.2.1、工程量序号名称数量单位备注1砖砌体600 m32抹灰1600 m23腻子1600 m21.2.2、工期： 2010年11月30日开工，2011年03月25日完工。2.编制依据 序号资料名称版本出版单位1电力工程达标投产管理办法/中国电力投资集团公司火电工程达标投产考
5、核办法2006版/2008版中电投工程公司2电力建设施工质量验收及评定规程第1部分：土建工程篇DL/T5201.1-2005中国电力出版社3工业废水处理间土建施工图F6321S-S5803西北电力设计院4电力建设安全操作规程DL5009.1-2002中国电力出版社5国家电网公司基建安全管理规定国家电网6建筑施工手册第四版3.作业前的条件和准备3.1、技术准备序号技术准备责任单位备注1施工图纸到位工程部2基础工程交底完工程部3图纸会审完工程部4作业指导书编制、审批完工程部5开工报告编制、审批完工程部6各工种作业人员的确定工程部7施工工器具和小型机械齐备工程部8施工技术交底工程部9施工记录、验收表
6、格齐全工程部10施工人员审查、体检已完综合部11施工人员熟悉图纸、技术要求，明确施工范围和内容工程、计经部12施工组织机构健全并有序运转工程、计经部13安全技术交底及双签字进行完成工程部14现场通讯畅通综合部15现场交通道路满足施工要求项目部16现场消防、安全设施齐全，具备条件工程部3.2、作业人员配置、资格序号作业人员工种资格要求人数1施工行政负责人有整体指挥能力，责任心强熟悉现场施工各道工序12技术负责人具有丰富的现场工作经验，能熟练掌握电力建设安全工作规程13施工管理员了解各工种施工方法，具有一定的协调能力24安监员必须具备五年以上施工现场经历，具有较高的管理素质，工作认真，忠于职守15
7、质检员掌握施工规范,有质检证，熟悉图纸16材料员熟悉市场运作规律以及内部材料管理17技术员有现场施工经验熟悉图纸28资料员熟悉资料管理程序19电工有证、掌握本工种操作技能熟练110力工身体健康，年轻力壮1011瓦工本工种操作技能熟练2015架子工有证、本工种操作技能熟练516抹灰工有证、本工种操作技能熟练103.3、作业工机具序号名称规格精度等级数量备注1经纬仪J2-2 21台校验合格，且在有效期内2水平仪S33mm1台校验合格，且在有效期内3钢卷尺50mmm1把校验合格，且在有效期内4盒尺5mmm2把校验合格，且在有效期内5线坠0.5kg2个6砂浆试模707070 3套3.4、材料及设备3.
8、4.1根据设计图纸要求，提前准备材料并做好材料的采购工作。3.4.2砂、石、水泥、砖等材料进场应有出厂合格证及试验报告，并应堆放至相应场地。3.4.3在施工区域内设置三级配电箱及相应的照明灯具和电源电缆，以备晚上施工照明。3.4.4 准备固定下部结构模板的脚手管、扣件、管卡等。3.4.5 准备好施工人员施工时所必须使用的劳保用品，如绝缘手套、绝缘鞋等。3.5安全器具序号名 称规 格单位数量备注1安全围栏1.2米高m1502安全警示牌张103安全帽顶564绝缘手套双105绝缘鞋双104.作业程序、方法4.1、施工方案工业废水处理间上部结构框架施工完整体砌筑抹灰，装饰装修。4.2、施工工艺流程圈梁
9、钢筋绑扎模板支设混凝土浇筑砌体工程门窗抹灰腻子涂料4.3、施工方法及要求4.3.1测量放线直接用厂区内F04号控制点定位，测量放线精度控制在2mm以内。测量放线需经四级验收合格后再进行下道工序施工。4.3.2脚手架工程1.工业废水处理间四周搭设双排施工用脚手架，钢管483.5，铸铁扣件。2.构架材料的技术要求脚手架杆配件必须进行严格的检查，禁止使用规格和质量不合格杆配件。2.1钢管：钢管采用483.5的焊接钢管，材质Q235A。钢管表面应平直光滑，不应有裂纹、压痕、划道和硬弯，涂防锈漆，进行防锈处理。允许偏差： 钢管两端切斜偏差 1.7mm 内外表面锈蚀深度 0.5mm 杆件钢管端部弯曲（L1
10、.5m）5mm 立杆钢管弯曲（3L4m）12 （4L6.5m）202.2扣件：扣件采用可锻铸铁扣件，扣件不得有裂纹，扣件与钢管的贴和面必须严格整形，保证与钢管扣紧时接触良好；扣件活动部位应能灵活转动，当扣件夹紧钢管时，开口处最小距离应不小于5mm；扣件表面进行防锈处理；螺栓不得有滑丝。2.3脚手板：脚手板的厚度为50mm，宽度250mm，长度4m，不得有开裂、腐朽。3.构架形式、外侧搭设双排脚手架，立杆横纵均为间距1.2m，横杆步距为1.2m。4.技术要求 4.1脚手架地基整平、夯实后，采用经防腐处理的脚手板（250400050）支垫。4.2相邻立杆的接头位置应错开布置在不同的步距内，与相近大
11、横杆的距离不大于步距的三分之一。立杆与横杆必须用直角扣件扣紧，不得隔步设置或遗漏。立杆的垂直偏差不大于75mm。 4.3上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。同排横杆的水平偏差不大于脚手架总长度的1/250，且不大于50mm。搭接杆件接头长度不小于0.8m；杆件的端头伸出长度不小于100mm。 4.4脚手架外侧满设剪刀撑，脚手架内部每隔6m设一道斜撑，剪刀的斜杆与水平面的交角宜在4560之间，水平投影宽度应不小于2跨或4米和不大于4跨或8m。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或横杆扣紧外，在其中间应增加2-4个接点。 4.5在脚手架立杆底
12、端之上100mm处一律遍设纵向和横向扫地杆，并与立杆连接牢固。4.6脚手板必须满铺，严禁花铺，并应铺平铺稳，绑扎牢固，避免单板、浮板、探头板。4.7安全围护设施，作业层外侧边缘必须设置拦护高度1.2m的栏杆，对头搭接处应设双排小横杆，双排小横杆的间距不得大于20cm。5.搭设作业顺序及规定5.1搭设场地平整、夯实。5.2按施工措施放线、铺垫木，标定立杆位置。5.3应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后设第一步纵向横向平杆，随之校正立杆垂直以后固定，按此要求继续往上搭设。5.4剪刀撑、斜杆随搭升的架子一起及时设置。5.5脚手架搭设完成后要经脚手架专业及安监部门对脚手架检查验收
13、合格后，方可使用。6.使用规定6.1作业层架面上实用施工荷载（人员、材料）不得超过270kg/m2。6.2作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。6.3人在架上作业时，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。6.4施工人员上下脚手架必须走设安全防护的出入通道，严禁攀援脚手架上下。6.5工人在上架作业之前，应先检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。6.6脚手架在遭受大风、大雨雪后必须检查，检查合格后方可继续使用。7.脚手架拆除7.1拆除顺序拆除脚手架时，要遵循先搭后拆，后
