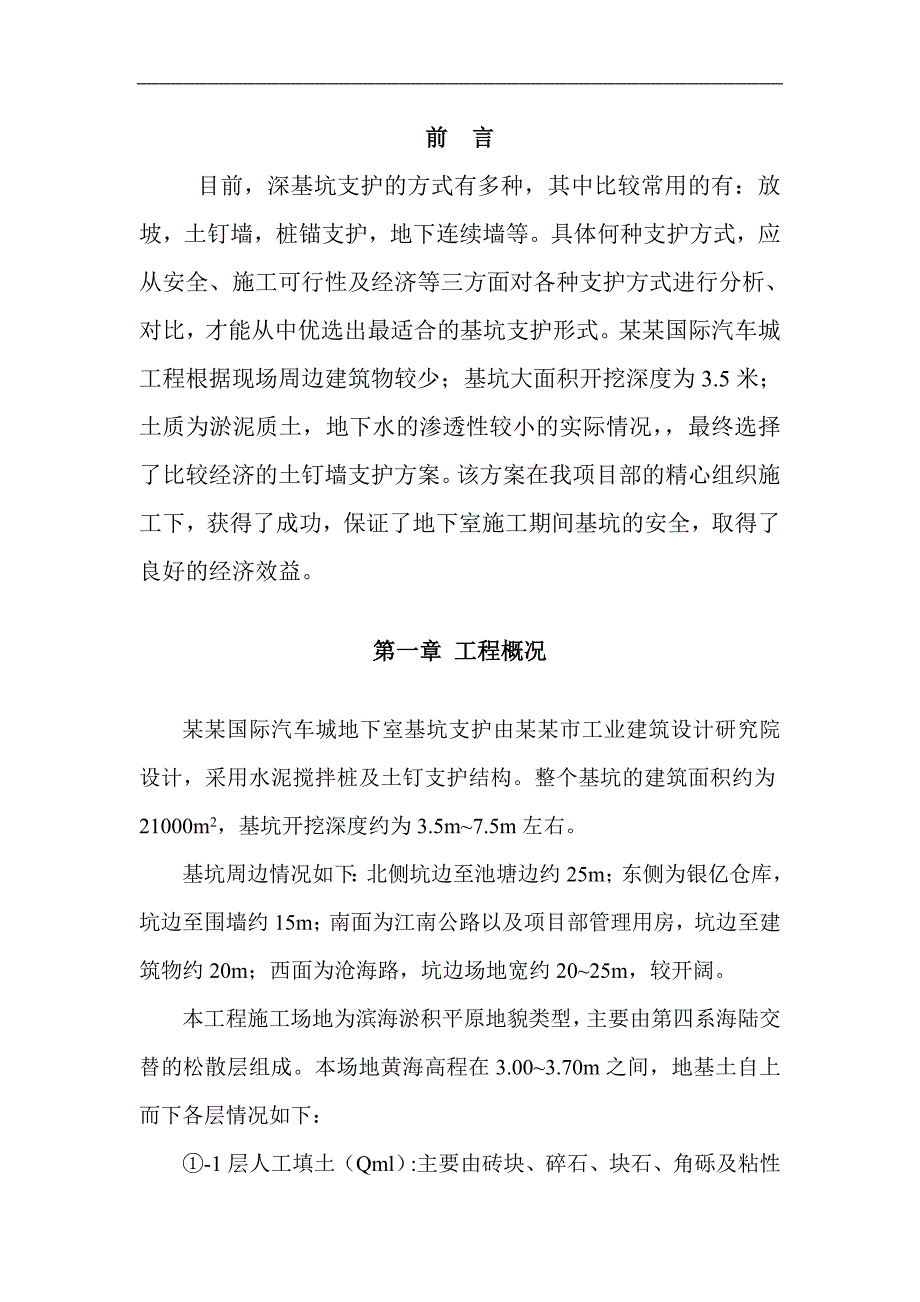

1、蒃螇肆前 言目前，深基坑支护的方式有多种，其中比较常用的有：放坡，土钉墙，桩锚支护，地下连续墙等。具体何种支护方式，应从安全、施工可行性及经济等三方面对各种支护方式进行分析、对比，才能从中优选出最适合的基坑支护形式。某某国际汽车城工程根据现场周边建筑物较少；基坑大面积开挖深度为3.5米；土质为淤泥质土，地下水的渗透性较小的实际情况，最终选择了比较经济的土钉墙支护方案。该方案在我项目部的精心组织施工下，获得了成功，保证了地下室施工期间基坑的安全，取得了良好的经济效益。 第一章 工程概况某某国际汽车城地下室基坑支护由某某市工业建筑设计研究院设计，采用水泥搅拌桩及土钉支护结构。整个基坑的建筑面积约为

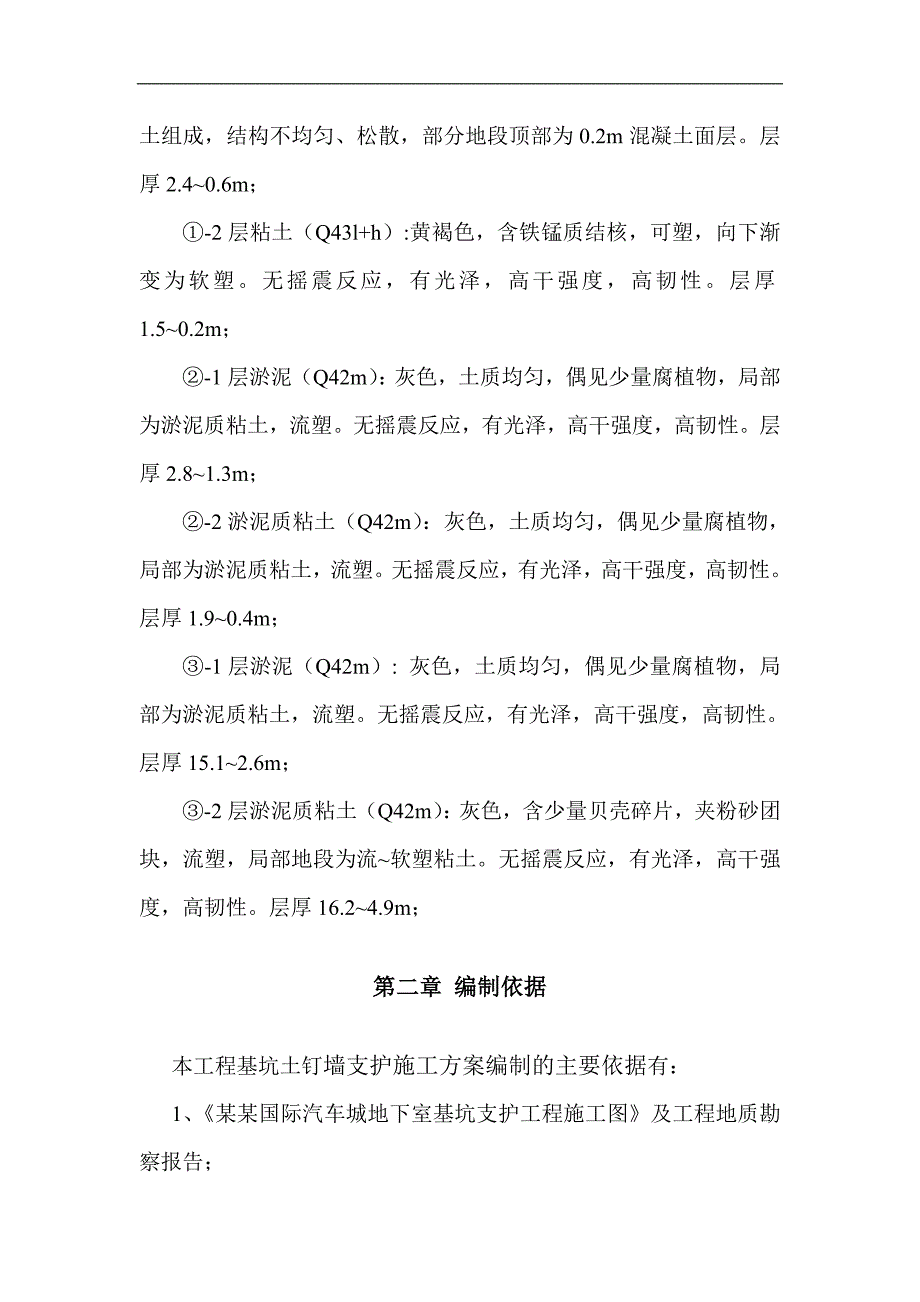

2、21000m2，基坑开挖深度约为3.5m7.5m左右。基坑周边情况如下：北侧坑边至池塘边约25m；东侧为银亿仓库，坑边至围墙约15m；南面为江南公路以及项目部管理用房，坑边至建筑物约20m；西面为沧海路，坑边场地宽约2025m，较开阔。本工程施工场地为滨海淤积平原地貌类型，主要由第四系海陆交替的松散层组成。本场地黄海高程在3.003.70m之间，地基土自上而下各层情况如下：-1层人工填土（Qml）:主要由砖块、碎石、块石、角砾及粘性土组成，结构不均匀、松散，部分地段顶部为0.2m混凝土面层。层厚2.40.6m；-2层粘土（Q43l+h）:黄褐色，含铁锰质结核，可塑，向下渐变为软塑。无摇震反应，
3、有光泽，高干强度，高韧性。层厚1.50.2m；-1层淤泥（Q42m）：灰色，土质均匀，偶见少量腐植物，局部为淤泥质粘土，流塑。无摇震反应，有光泽，高干强度，高韧性。层厚2.81.3m；-2淤泥质粘土（Q42m）：灰色，土质均匀，偶见少量腐植物，局部为淤泥质粘土，流塑。无摇震反应，有光泽，高干强度，高韧性。层厚1.90.4m；-1层淤泥（Q42m）: 灰色，土质均匀，偶见少量腐植物，局部为淤泥质粘土，流塑。无摇震反应，有光泽，高干强度，高韧性。层厚15.12.6m；-2层淤泥质粘土（Q42m）：灰色，含少量贝壳碎片，夹粉砂团块，流塑，局部地段为流软塑粘土。无摇震反应，有光泽，高干强度，高韧性。层

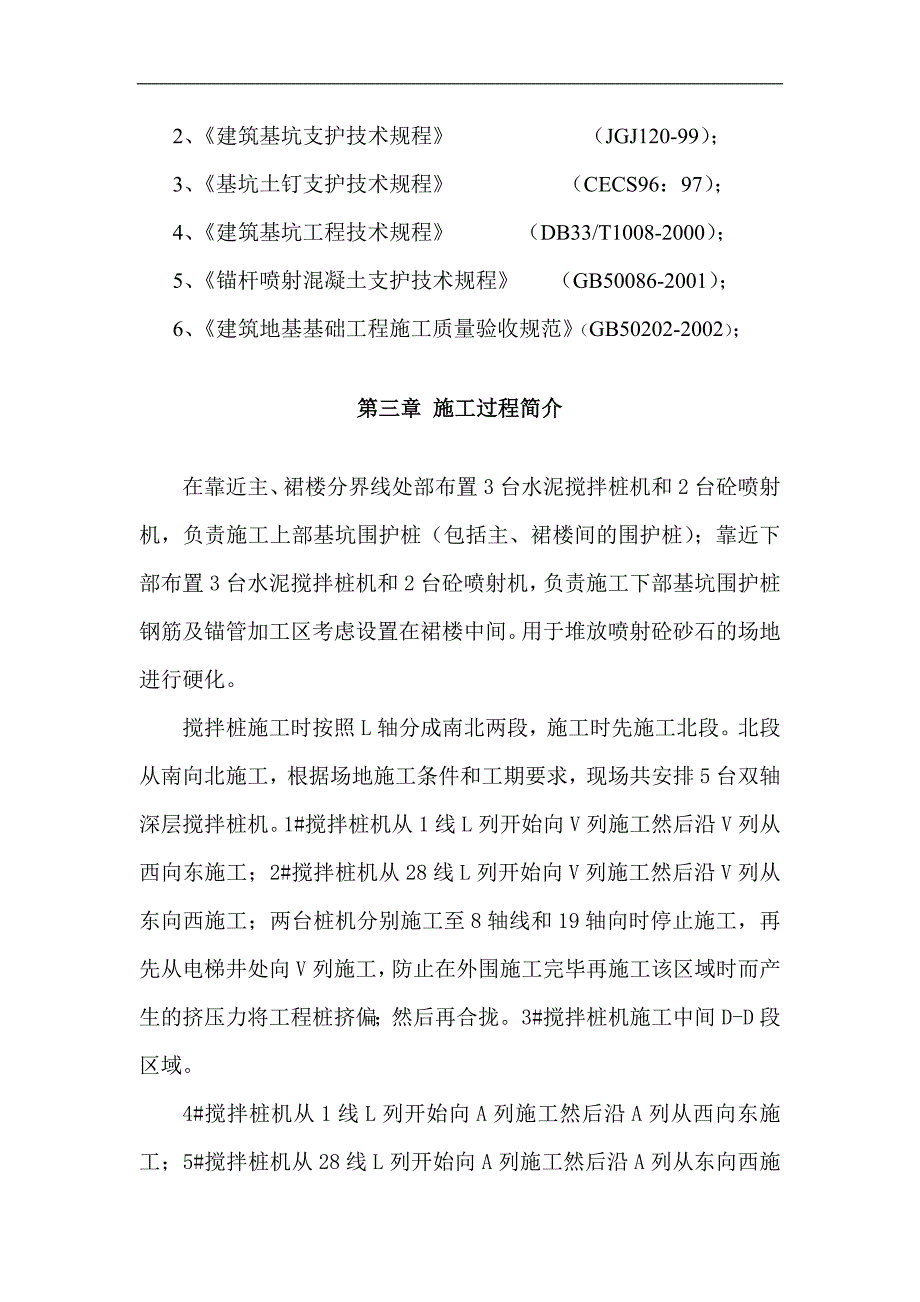

4、厚16.24.9m；第二章 编制依据本工程基坑土钉墙支护施工方案编制的主要依据有：1、某某国际汽车城地下室基坑支护工程施工图及工程地质勘察报告；2、建筑基坑支护技术规程 （JGJ120-99）；3、基坑土钉支护技术规程 （CECS96：97）；4、建筑基坑工程技术规程 （DB33/T1008-2000）；5、锚杆喷射混凝土支护技术规程 （GB50086-2001）；6、建筑地基基础工程施工质量验收规范（GB50202-2002）；第三章 施工过程简介在靠近主、裙楼分界线处部布置3台水泥搅拌桩机和2台砼喷射机，负责施工上部基坑围护桩（包括主、裙楼间的围护桩）；靠近下部布置3台水泥搅拌桩机和2台砼
5、喷射机，负责施工下部基坑围护桩钢筋及锚管加工区考虑设置在裙楼中间。用于堆放喷射砼砂石的场地进行硬化。搅拌桩施工时按照L轴分成南北两段，施工时先施工北段。北段从南向北施工，根据场地施工条件和工期要求，现场共安排5台双轴深层搅拌桩机。1#搅拌桩机从1线L列开始向V列施工然后沿V列从西向东施工；2#搅拌桩机从28线L列开始向V列施工然后沿V列从东向西施工；两台桩机分别施工至8轴线和19轴向时停止施工，再先从电梯井处向V列施工，防止在外围施工完毕再施工该区域时而产生的挤压力将工程桩挤偏；然后再合拢。3#搅拌桩机施工中间D-D段区域。4#搅拌桩机从1线L列开始向A列施工然后沿A列从西向东施工；5#搅拌桩
6、机从28线L列开始向A列施工然后沿A列从东向西施工；在施工接头施工缝处采取在外侧增补一排桩宽度为1米（即两根桩）的措施，防止渗水。为便于土方总体开挖时自卸汽车进入场地运土，主楼及裙楼应沿其开挖方向采用塘渣各铺设了一条6米宽、0.35m厚的道路。本工程由于基坑开挖面积大，在土方开挖时采取了分片进行验槽措施，并及时回填碎石垫层和浇筑砼垫层，从而加强了对基坑的保护。总体施工程序如下：施工测量放线搅拌桩施工第一步挖土：大面积卸土1.25m（或1.65m）铺钢筋网护坡、设排水沟第二步挖土：分段分层开挖、施工土钉墙底板垫层部位人工修土及时施工垫层砖胎模、局部回填施工基础承台、地梁及底板 主要施工机械设备有
7、空压机、压浆泵、岩石电钻、搅拌桩机、电焊机、反铲挖掘机及钢筋加工机械等。第四章 主要施工方法简介第一节 水泥搅拌桩施工4.1.1 施工工艺流程水泥搅拌桩成桩工艺流程图如下：施工准备定位放线挖土（沟）至地表下1米喷浆下搅至设计桩底标高停浆上搅至高于桩顶标高500mm制 浆重复喷浆下搅至设计要求深度停浆上搅至地面桩机移位4.1.2 施水泥搅拌桩施工1、 700桩采用双轴水泥搅拌，利用水泥作为固化剂，通过SJC-2型深层搅拌机在地基不同深度处将软土和固化剂就地搅拌成由水泥土构成的桩体。采用四搅两喷全长均匀喷浆，工艺流程如下：桩机就位，钻杆对准桩位，采用线锤或经纬仪校正，垂直度偏差小于1%，桩位水平偏
8、差50mm；制备固化剂浆液在集料筒中搅拌均匀，水灰比0.40.6，搅拌时间每盘不小于5分钟，倒入盖有筛网的集料斗中，再次搅动，启动灰浆泵，输浆至喷头喷出；喷浆搅拌下沉：启动搅拌机，放松起吊钢丝绳，使搅拌机沿导向滑道喷搅下沉至设计深度；下沉速度以钻头每转一圈下沉量不大于1.5cm且下沉速度不宜大于1m/min为准搅拌提升：关闭送浆泵，按额定提升速度边搅拌边提升至桩顶停浆面（高于设计桩面标高50cm）；提升速度以钻头每转一圈提升量不大于1.5cm且提升速度不宜大于1m/min为准重复搅拌下沉：第二次启动送浆泵，边喷边搅下沉至设计全长复喷的要求，然后停喷边提升边搅拌至停浆面；由于搅拌桩设计桩顶标高距
9、自然地面较深，严格控制上部空搅部分，施工时控制好桩顶标高（在高于设计桩顶标高500mm时开始喷浆），第一次空搅部分要喷浆，否则喷口要堵塞而影响正常施工；因业主工期较紧，水泥搅拌桩施工结束后马上要进行基坑土体开挖，为改善水泥土加固体的性能和提高早期强度，根据设计要求宜掺外加剂，掺入按水泥用量0.05%的三乙醇胺和0.2%的木质素磺酸钙；、搅拌桩组与组之间搭接宽度为200cm，如遇外界因素影响，不能连续施工间断时间超过12小时的，应在桩位搭接处外补两根（宽1米）搅拌桩；4.1.3质量保证措施为了确保本工程地基加固的施工质量，根据我单位长期施工积累的经验。结合本工程的特点，采取以下措施：1）为了确保
10、桩位准确，轴线测量定位后应做轴线引出桩，引出桩离轴线不宜小于5m，桩位埋设误差不小于2cm；2）按设计要求选用普硅32.5级水泥，水泥进场应有质保书，并随时送试验室进行复检，待复检合格后方可投入使用；3）严格控制水灰比在0.5左右，不宜过湿或过干。严格控制用水量，水用量具计量，不得用目测法估算用水量；4）为防止喷嘴堵浆，拌浆机拌出的浆液待丝网过滤后倒入集料斗再进送浆泵；5）控制沉喷及搅拌提升速度每分钟不大于1m，控制浆压力0.5Mpa0.8MPa，保证压力正常，喷浆均匀，浆量又恰好符合设计要求。控制垂直度偏差不大于1%；6）制备好的浆液不得离析，停置时间不得过长，超过3小时的浆液不得使用；7）
11、为了确保0.5Mpa压力充分送浆至喷嘴，输浆管的长度不得大于80m；8）现场指挥与后场送泵工密切配合，信号明确，做到先喷浆后搅拌下沉，搅拌下沉过程中做到输浆连续，严禁中途停浆。现场记录员应及时做好每根桩的施工质量记录；9）若遇中途停电或喷嘴堵浆，应立即停喷，待排除故障后，按规定进行重喷（提升钻杆至故障点大于1m开始）若故障时间较长，采取清洗管道，重新沉喷；10）质量检测： 施工中严格把好质量关，由质量员负责对每根桩进行质量检查，发现问题及时采取相应措施； 检查水泥质量和用量是否满足设计要求，水灰比是否符合设计规定要求； 检查提升速度是否符合规范要求； 检查地面高程与桩顶标高的高度； 检查桩的位
12、置、搭接长度、数量等是否符合设计及规范要求； 成桩后抽查68组取芯样检验（取芯在2、3层中进行），无侧限强度达到0.8Mpa时方可开挖； 成桩28天后抽查水泥土强度试验；第二节 土钉墙施工4.2.1 施工排水1）坑外：根据施工现场场地情况，场地地下水主要为埋藏较浅的孔隙水，潜水水位埋深为0.801.30m，分布于表层填土及其浅部粘性土中，其中表层回填土透水性较好，易形成地下水流入基坑的通道；而坑内积水浸泡土体会降低土体强度，应及时采取基坑内水外排方案。在基坑开挖前在坡顶距坑边约1m处应沿四周预先设置排水沟和集水井排除地表潜水及自然降水；2）坑内：坑内排水在分层开挖到设计底标高前，可局部深挖约0
