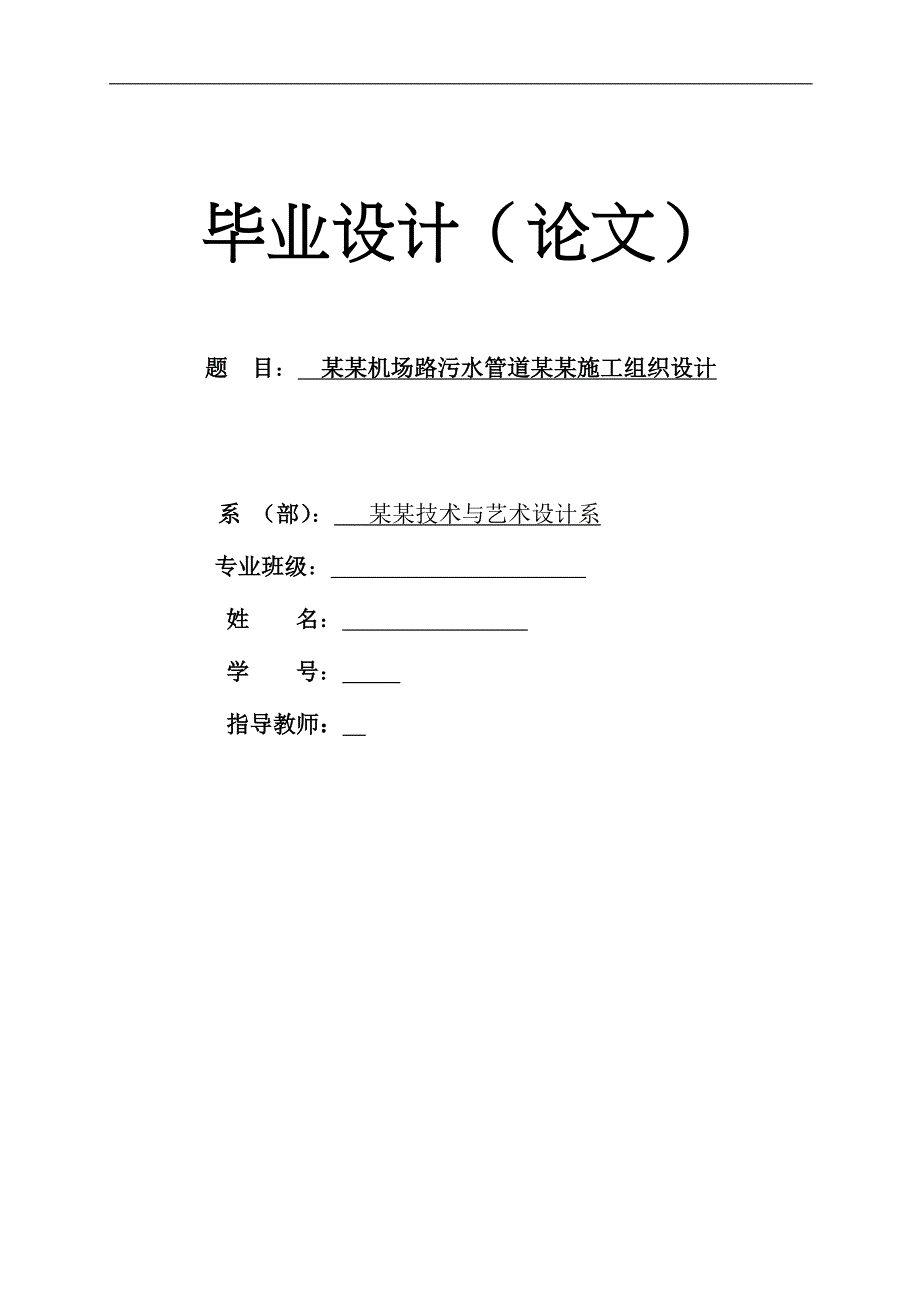

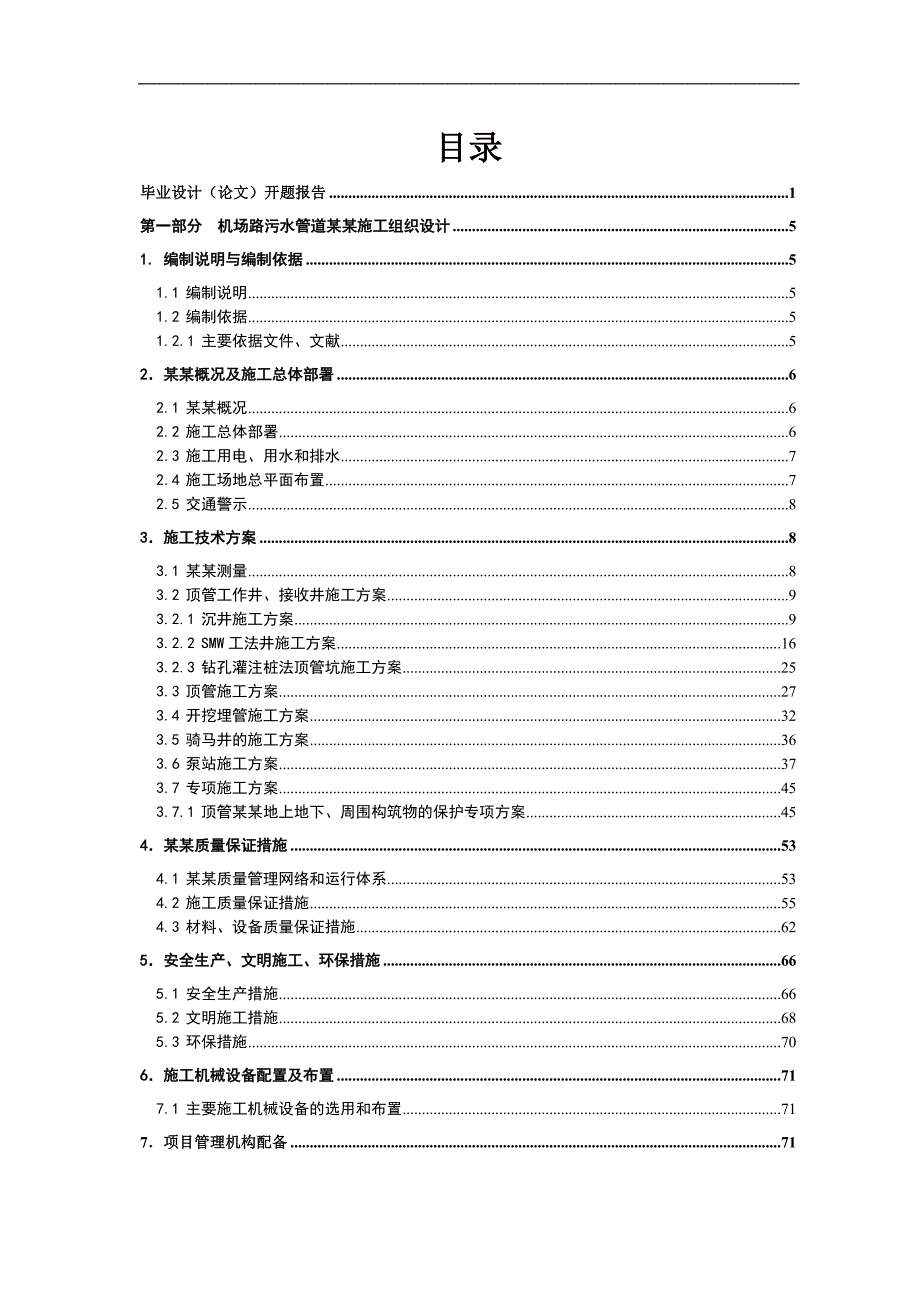

1、毕业设计（论文）题目： 某某机场路污水管道某某施工组织设计系 （部）： 某某技术与艺术设计系专业班级： 姓 名： 学 号： 指导教师： 目录 毕业设计（论文）开题报告1第一部分 机场路污水管道某某施工组织设计51. 编制说明与编制依据51.1 编制说明51.2 编制依据51.2.1 主要依据文件、文献52某某概况及施工总体部署62.1 某某概况62.2 施工总体部署62.3 施工用电、用水和排水72.4 施工场地总平面布置72.5 交通警示83施工技术方案83.1 某某测量83.2 顶管工作井、接收井施工方案93.2.1 沉井施工方案93.2.2 SMW工法井施工方案163.2.3 钻孔灌注桩

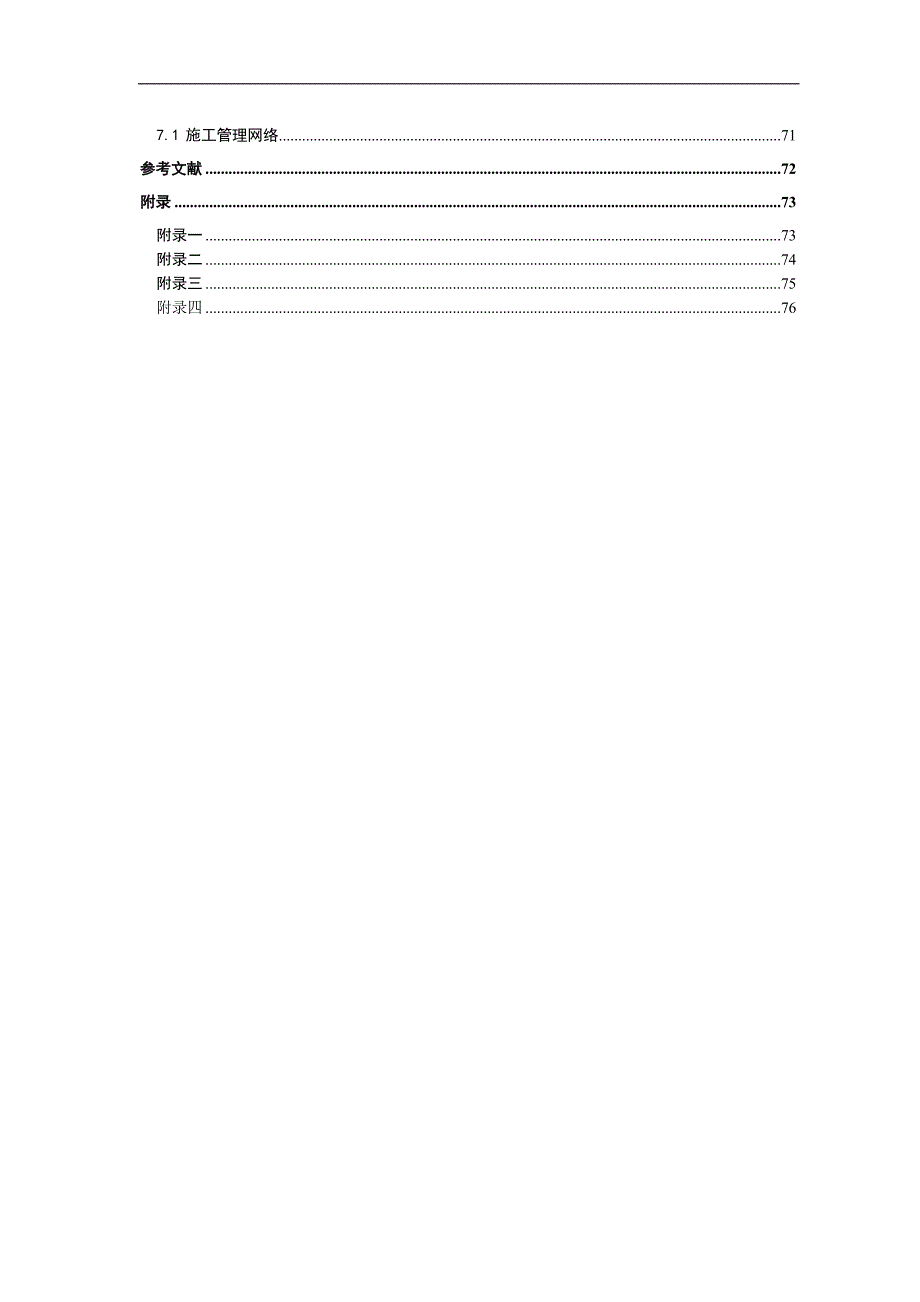

2、法顶管坑施工方案253.3 顶管施工方案273.4 开挖埋管施工方案323.5 骑马井的施工方案363.6 泵站施工方案373.7 专项施工方案453.7.1 顶管某某地上地下、周围构筑物的保护专项方案454某某质量保证措施534.1 某某质量管理网络和运行体系534.2 施工质量保证措施554.3 材料、设备质量保证措施625安全生产、文明施工、环保措施665.1 安全生产措施665.2 文明施工措施685.3 环保措施706施工机械设备配置及布置717.1 主要施工机械设备的选用和布置717项目管理机构配备717.1 施工管理网络71参考文献72附录73附录一73附录二74附录三75附录四
3、76第一部分 机场路污水管道某某施工组织设计1. 编制说明与编制依据1.1 编制说明本施工组织设计的主要内容有：施工总体部署、包括主体结构各主要分部分项某某的施工技术方案和施工方法、施工总进度计划及保证措施、投入施工的主要机械设备、材料、劳动力配置情况、保证施工质量的措施和质量检测方法、混凝土试块制作计划、隐蔽验收计划安全文明施工管理措施施工组织管理体系。1.2 编制依据1、本某某适用的各种标准图集。2、招标文件及招标图纸中的施工内容所涉及到的相应的技术规范和标准。3、中华人民共和国某某建设标准强制性条文。4、某某市某某建设标准强制性条文。5、某某设计中明确要采用的国家、部颁及某某市有关施工技
4、术规范、某某验收标准及有关规定。6、本公司ISO9001:2000质量管理体系要求的各项规定。1.2.1 主要依据文件、文献机场路污水管道某某施工图纸1、GB50202-2002建筑地基与基础某某质量验收规范2、GB50204-92砼结构某某施工及验收规范3、JTJ18-96钢筋焊接及验收规程4、PSAR-D-01-92某某市排水管道通用图集5、DBJ0822096市政排水管道某某施工及验收规程6、GB5026897给排水管道某某施工及验收规范7、DBJT08-100-2005分离式窨井盖座8、DG/TJ08-308-2002埋地塑料排水管道某某技术规程9、JTGF40-2004公路沥青路面施
5、工技术规范10、GB5768-1999道路交通标志和标线11、DGJ-118-2005城市道路某某施工质量验收规范2某某概况及施工总体部署2.1 某某概况本某某为机场路（环城北路规划二路）污水管道新建某某，全场约为12km,某某主要为机场路污水管道某某及鄞西12污水泵站某某。其主要某某量如下：序号项目名称单位某某量1顶管米115582开挖管米9543沉井座344SMW工法井座215钻孔灌注桩井座376骑马井座127检查井座208泵站座2表 2-12.2 施工总体部署2.2.1 工区划分本某某战线长、交通制约等特点，分6个作业工区。2.2.2 施工队编制及分工本某某主要任务是顶管坑制作、沉井、顶
6、管及泵站建设，分工清晰。为保证某某在工期内有序进行，拟按专业和泵站划分为6个作业队表2-21SMW工法井队SMW工法井、坑内排管、管道井和骑马井制作，场地恢复2钻孔桩顶管坑钻孔桩顶管坑、坑内排管、管道井和骑马井制作，场地恢复3开挖埋管队开挖埋管，场地恢复4沉井队沉井、流槽、骑马井制作，场地恢复5顶管队管道顶进、闭水试验6泵站综合队泵站沉井、泵房、附属房、道路、绿化建设，设备安装2.2.3 解决交通，全线开工利用场外现有道路，多点进入，最大限度全面开工、接近施工作业场地，场内、外用5米宽的临时施工便道连接；2.2.4 机械化施工为确保某某进度和质量，发挥装备优势，合理配备和组合机械设备：（1）土
7、方开挖及回填，采用履带式挖掘机施工（特殊地段除外）；（2）顶管采用泥水平衡机械顶管机施工，电脑全程监视遥控；（3）混凝土采用汽车泵送至各工作面；（4）在条件许可下，沉井下沉起始中用长臂挖机替代水下冲泥；2.2.5 材料采购结构混凝土采购商品混凝土；其他材料按相关规定采购；2.2.6 预制构件现场预制和养护，特殊情况分区域集中预制。2.3 施工用电、用水和排水协调施工所属地关系，利用当地的水、电资源。特殊情况备用发电机。2.3.1 施工电量考虑到输电线路长，宜根据实际情况设立若干座变压器。为确保安全用电，设立若干总配电箱，电缆高架。适当时候可添置发电机。2.3.2 施工用水在河流就近取水，或用自
8、来水公司提供水头，自行连接到各工作场地上。2.3.4 施工排水在临时设施和施工场地四周设置排水沟，施工泥浆水需设置沉淀池，经沉淀后，将清水排入雨排水管道。泥浆用罐车运到指定排放点。2.4 施工场地总平面布置经过现场地形地貌勘测，结合本某某线状战线的特点，对施工临时设施，临时施工便道，配电房，泥浆池和交通警示的合理布局是本某某的首要问题（详见施工总平面布置图）2.4.1 生活区生活区包括 宿舍、食堂浴室厕所等，按文明标化工地标准建造。2.4.2 办公区在生活区边上设办公区。供召开会议及其他的办公生活设施，另配部分值班住宿房间。我方为监理某某师和业主提供3间现场办公室，全部安装分体式空调。现场会议
9、室安装一台柜式空调，墙壁上张贴施工总平面布置图，施工总体进度计划表、项目组织机构、安全保证机构、质量保证机构等框图。2.4.3 生产区各工区分别设置一个生产区，位于各自的生活区边上。生产区包括拌和场、预制场、钢筋加工场、模板加工场、设备加工维修和仓库。2.5 交通警示临时施工便道与公共道路交叉口设置交通警示，沉井在道路上的设置封闭围护，路口设防护栏等设施并派专人协调指挥交通。3施工技术方案3.1 某某测量3.1.1 平面控制网组成根据整个现场的地形和建筑物的布置情况，及甲方提供的坐标点，采用激光测距仪布设若干个级平面复合导线控制点和甲方提供的级平面控制点组成一个测量网络。3.1.2 平面复合导
10、线控制点的保护将这些级和级平面控制点全部用混凝土加以保护，其中根据现场实际情况，挑选若干个平面控制点做永久性保护。3.1.3 控制网测设步骤（1）复核业主提供的高等级控制点；（2）根据业主提供的高等级控制点和施测方案进行控制点初定位；（3）根据初定点进行造标埋石；（4）已埋好的控制桩上进行粗定位；（5）测各控制点并与设计坐标作比较；（6）改正到设计坐标位置；（7）在施工过程中定期复测作控制点调整。3.2 顶管工作井、接收井施工方案3.2.1 沉井施工方案3.2.1.1 沉井施工基本顺序 测量放样基坑处理 垫层施工立内模和支架钢筋绑扎立外模和支架浇捣混凝土养护拆模砖砌预留孔井点安装敲垫层挖土下沉
11、观察封底砖砌挡土墙顶管流槽混凝土防腐盖板安装井筒制作回填土 3.2.1.2 沉井制作基础处理地基在沉井制作过程中不致发生不均匀沉降，通过用砂垫层和强度等级为C10的混凝土垫层来加固地基，使地基应具有足够的承载力，以免沉井在制作过程中发生不均匀沉陷。其数量确定如下：砂垫层厚度hs计算公式： 混凝土垫层厚度h的计算公式：PG0/（1+2hstg）+hs h=(G0/R-b)/2P:为地基土承载力，取P=6t/m2； G0为沉井踏面单位长度重量:为压力角，取tg=0.55； R为砂垫层承载力，取R=12 t/m2；G0:为沉井踏面单位长度重量， b为踏面宽度3.2.1.3 沉井钢筋制作1、钢筋放样接
12、到施工图前，技术员应事先翻阅技术资料，学习配筋要求，图纸收到后，立即根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别列出钢筋下料长度和根数，填写配料单。钢筋的配制必须符合设计要求，经项目某某师审核无误后交付施工和采购材料。2、钢筋堆放钢筋采购回来后应分类堆放在钢筋棚内，并作好标识。对于大批量的钢筋的倒运应用吊车吊运，并采取必要的保护措施。3.钢筋加工安装注意事项、钢筋的表面应洁净，使用前将表面油渍，鳞锈等清理干净；、钢筋应平直，无局部弯折，成盘的钢筋均应调直；、钢筋的成型和几何尺寸均应按设计图纸要求进行；、吊环用的钢筋宜采用未经冷弯的级钢筋；、钢筋接头应互相错开，并严格按
13、照国家标准砼结构某某施工及验收规范（GB50204-92）中的有关规定执行；现场钢筋绑扎时，其交叉点应用#21铁丝绑扎结实，必要时用点焊焊牢。 3.2.1.4 沉井模板制作1、刃脚支设根据沉井重量、施工荷载和地极承载力情况，本某某沉井刃脚施工采用半垫架施工，如下图所示：图 3-12、井壁模板、材料选用：板面采用木模板，支撑为48钢管，龙骨100mm50mm木方。、本某某沉井模板分两次制作加固，为保证截面尺寸，在支撑系统上加16止水螺栓加固，止水螺栓形状见下图：图 3-2为保证混凝土的整体性及防水效果，在混凝土接口的位置加设止水板带，止水板带用6mm150mm的钢板环井壁设置。、工艺流程：放线安
