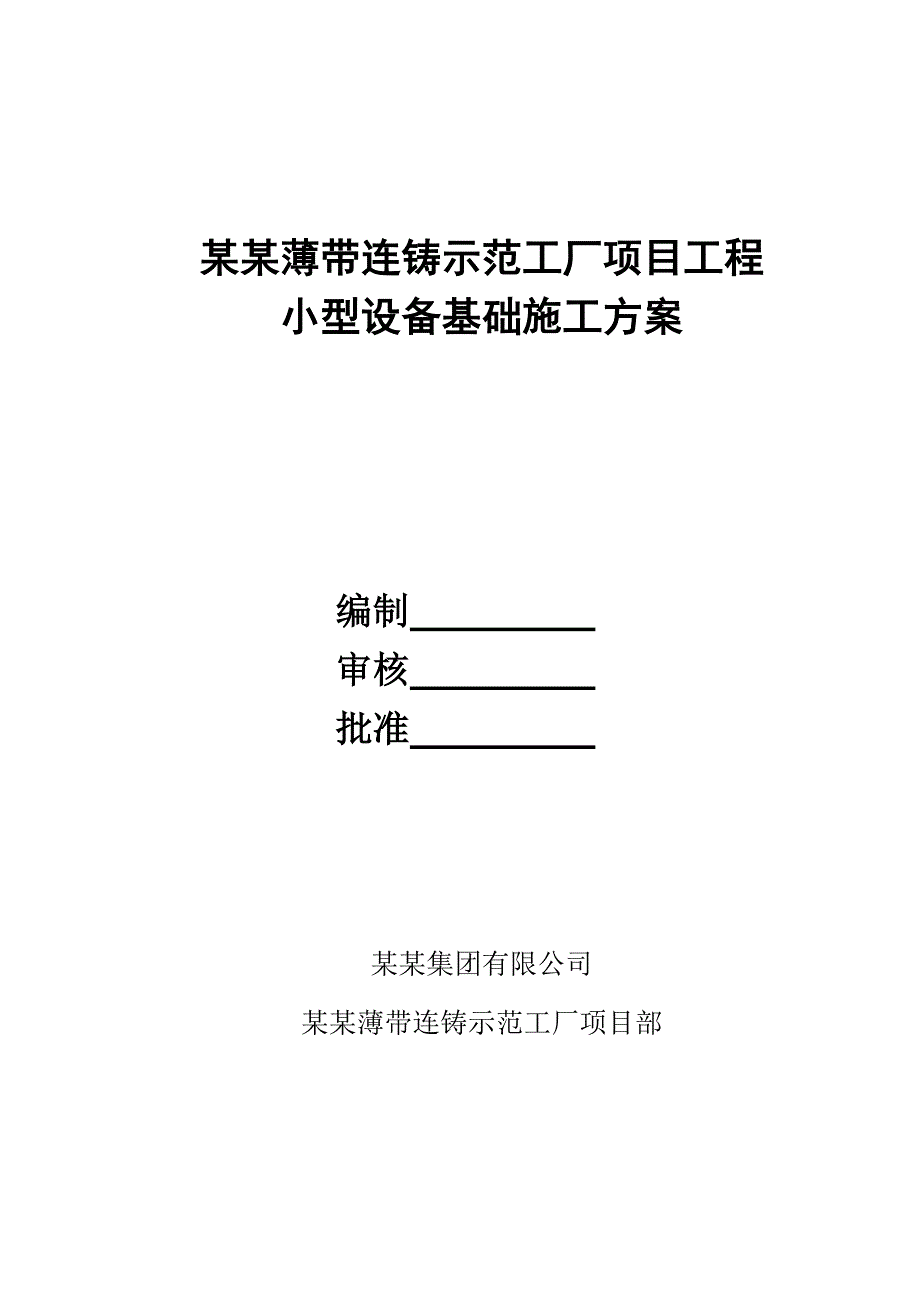

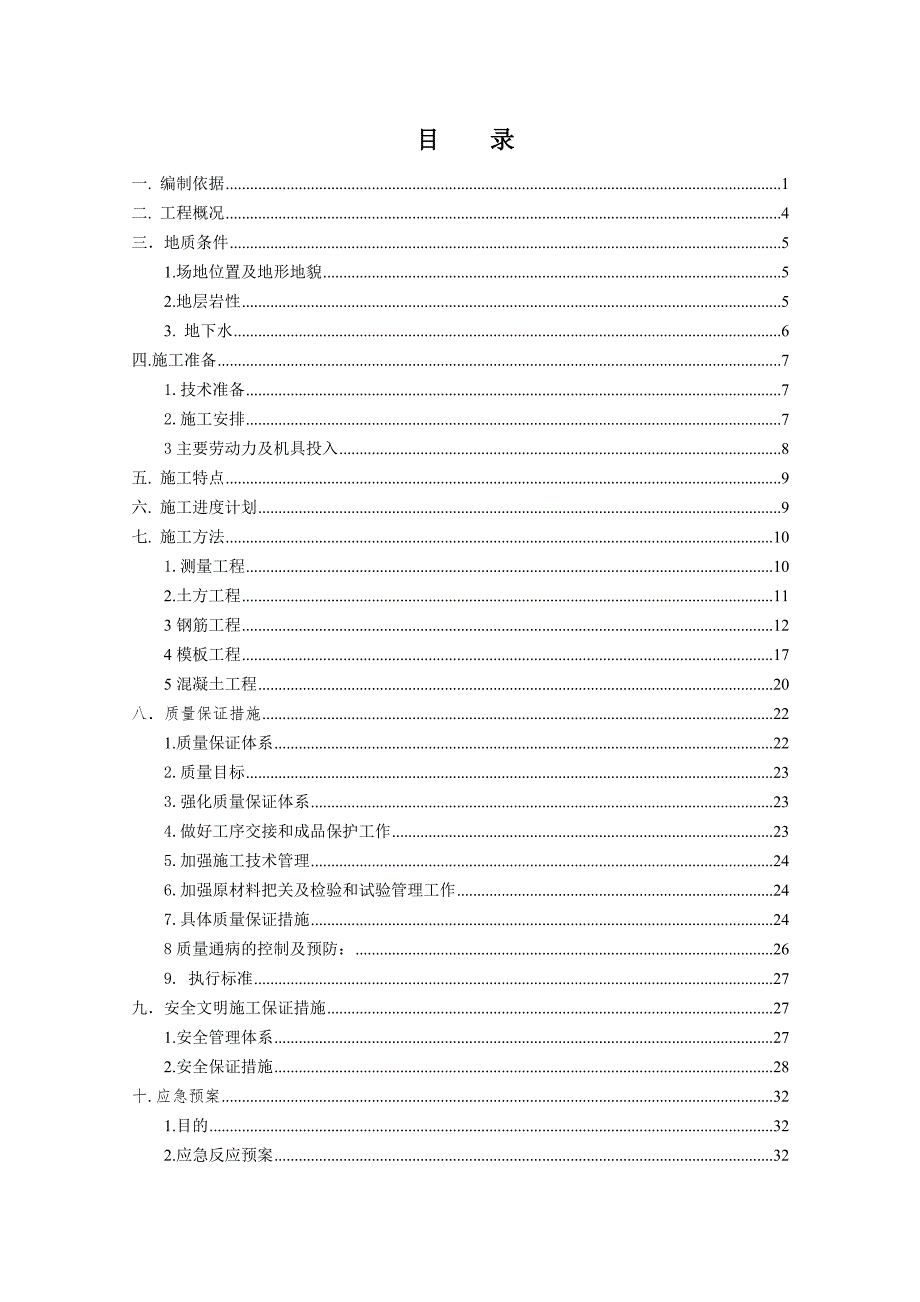

1、某某薄带连铸示范工厂项目工程小型设备基础施工方案 编制 审核 批准 某某集团有限公司某某薄带连铸示范工厂项目部目 录一. 编制依据1二. 工程概况4三地质条件51.场地位置及地形地貌52.地层岩性53. 地下水6四.施工准备71.技术准备72.施工安排73主要劳动力及机具投入8五. 施工特点9六. 施工进度计划9七. 施工方法101.测量工程102.土方工程113钢筋工程124模板工程175混凝土工程20八质量保证措施221.质量保证体系222.质量目标233.强化质量保证体系234.做好工序交接和成品保护工作235.加强施工技术管理246.加强原材料把关及检验和试验管理工作247.具体质量保

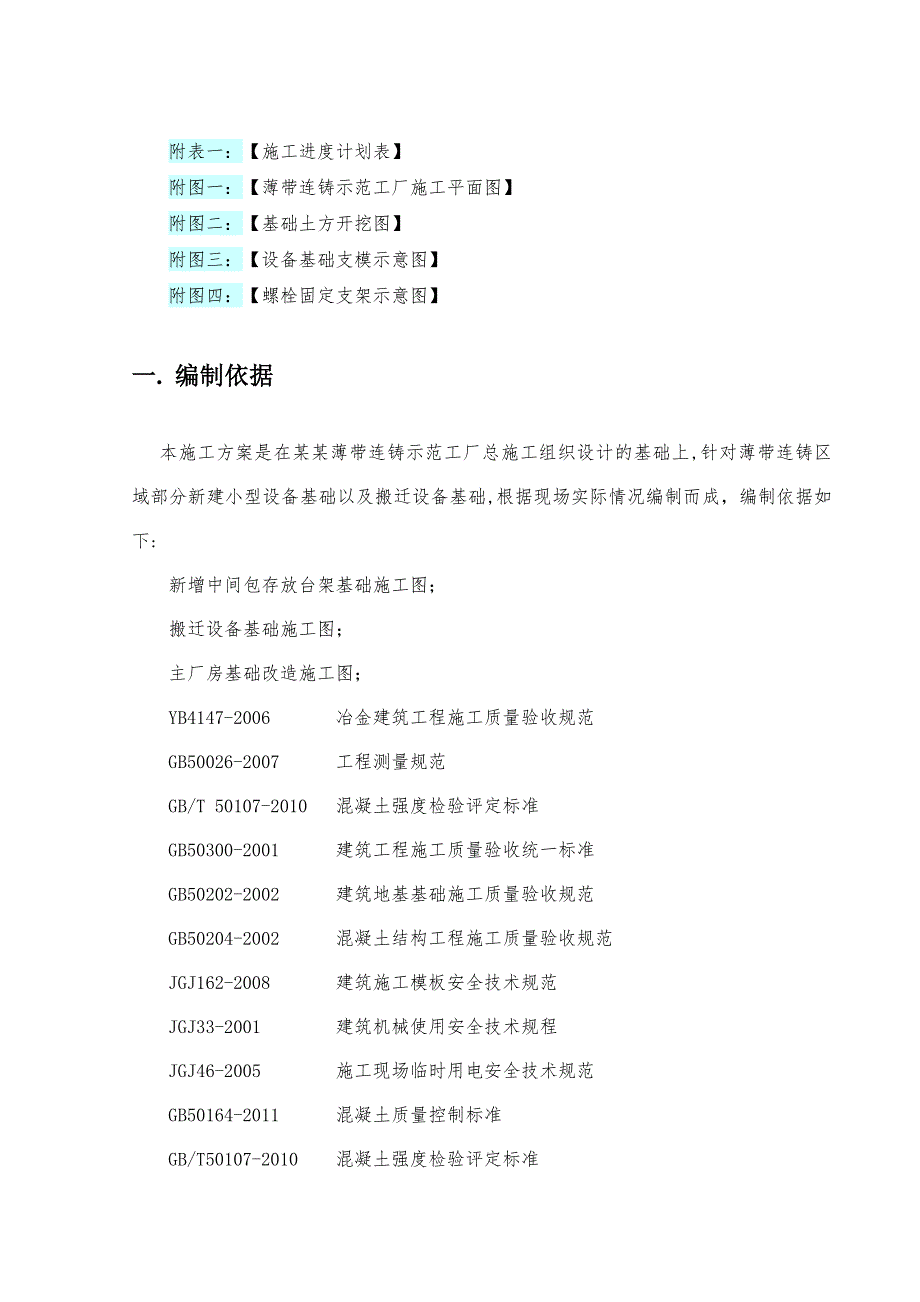

2、证措施248质量通病的控制及预防：269. 执行标准27九安全文明施工保证措施271.安全管理体系272.安全保证措施28十.应急预案321.目的322.应急反应预案32附表一：【施工进度计划表】附图一：【薄带连铸示范工厂施工平面图】附图二：【基础土方开挖图】附图三：【设备基础支模示意图】附图四：【螺栓固定支架示意图】一. 编制依据本施工方案是在某某薄带连铸示范工厂总施工组织设计的基础上,针对薄带连铸区域部分新建小型设备基础以及搬迁设备基础,根据现场实际情况编制而成，编制依据如下:新增中间包存放台架基础施工图；搬迁设备基础施工图；主厂房基础改造施工图；YB4147-2006 冶金建筑工程施工质
3、量验收规范 GB50026-2007 工程测量规范GB/T 50107-2010 混凝土强度检验评定标准GB50300-2001 建筑工程施工质量验收统一标准GB50202-2002 建筑地基基础施工质量验收规范GB50204-2002 混凝土结构工程施工质量验收规范JGJ162-2008 建筑施工模板安全技术规范JGJ33-2001 建筑机械使用安全技术规程JGJ46-2005 施工现场临时用电安全技术规范GB50164-2011 混凝土质量控制标准GB/T50107-2010 混凝土强度检验评定标准国家及行业颁发的施工及验收规范、工程质量检验评定标准；二十冶集团公司各相关企业操作规程二十冶
4、集团公司质量、环境与职业健康安全管理体系手册、程序文件QES-SC-2009B二. 工程概况本工程为某某薄带连铸示范工厂项目附属工程主要包括新建设备基础、搬迁设备基础、主厂房改造等。涉及基础埋深较浅，最深为-2.000m。工程地点位于某某炼钢厂主厂房内，施工过程中要保证厂房内生产线正常运转，因此现场施工限制条件较多。新增中间包存放台架基础位于E-F轴/10-11线区域内，北侧基础中心线距连铸区域变电所（ER12）地下室仅2m，西侧基础中心距过跨小车基础边1.9m。共包括6个基础承台（14001400mm）及基础连梁（250400mm），基础底标高为-1.500m。桩基为混凝土灌柱桩。搬迁钢包烘
5、烤器及钢包基础位于F-G轴/1-2线区域内，紧邻炼钢厂北3号门。平面总尺寸为40007370mm,共两个，基础底标高为-1.400m，为无桩基础；搬迁中间包存放台基础位于E-F轴/4-5线区域内基础尺寸为10302240mm，共两个，基础顶标高为1.160m,基础采用在原地坪上钻孔植筋的方式进行锚固。主厂房基础改造分别位于E轴/2-3线、D轴/5-6线。2-3线、5-6线之间各增加一道基础拉梁，拉梁中间设灌注桩基础承台，拉梁两端采用钻孔植筋的方式与原柱基础承台进行连接 。三地质条件1.场地位置及地形地貌工程场地位于宁波断陷向斜盆地中部，区域构造单元属华南加里东褶皱系浙东南褶皱带丽水宁波隆起带中
6、的新昌定海断隆带。地质构造形迹以断裂为主，褶皱次之，不同展布方向和不同切割深度的断裂相互交织，形成了本区特有的网格状构造格局，并控制了区内的地质作用和地震活动。场区地震具有强度弱、频度低，且以弱震、微震为主的特点，区域稳定性较好。2.地层岩性根据野外冲探，按地基土的岩性特征、成因时代及埋藏分布规律等，拟建场地勘探深度内地基土层自上而下划分如下：层 素填土（Qml）：杂色，主要由碎石、块石、粗砂夹杂粘性土组成，新近堆积，结构松散。全场分布。层 粉质黏土（Q43l+h）：黄褐色，含少量铁锰质结核及植物根茎，上部呈可塑，往下渐变为软塑，土面稍有光泽反应，高韧性，高干强度，无摇振反应。全场分布。-1层
7、 淤泥质粘土（Q42m）：灰色，流塑，饱和。局部具水平薄层理，层间夹少量粉土，部分地段含贝壳碎片，底部含有少量角砾。全场分布。-2层 灰色，局部地段为褐绿色，含贝壳碎片，局部较为密集，松散稍密。局部分布。-1层 淤泥质粘土（Q41m）：灰色，含少量贝壳碎片，局部具微层理，流塑、饱和。-2层 粘土（Q41m+h）：灰色深灰色，含少量贝壳碎片，鳞片状构造，流塑软塑，饱和。-1层 粘土（Q32al+1)：灰绿黄褐色，含少量铁锰质结核，顶部含少量姜结石，可塑，湿。-2层 粉土（Q32al+1)：灰绿灰黄色、黄褐色，含少量铁锰质结核，稍中密，很湿。且微层理构造，局部为粉砂。-3层 粉质粘土（Q32al+
8、1)：黄褐色灰黄色，且微层理构造，含少量腐植物，可塑软塑，湿。-1a粘土（Q32m）：灰色，局部具微层理构造，局部夹少量粉砂，含少量腐植物，软塑，饱和。-1b粉土（Q32m）：灰绿色灰色，含少量粉砂及腐植物，稍中密，很湿。-2粉质粘土（Q32al+m）：灰色，具水平微层理，含少量贝壳碎屑及腐植物，软可塑，湿。 3. 地下水场地地下水类型主要有浅部孔隙潜水和深水弱承压水两类。上部孔隙水主要赋存主要为赋存在-1层粘土及下部粘性土中，其富水性差，水量小，主要接受大气降水的补给，地下水随季节性变化，水位受降雨量控制。下部-2层粗砂、-3层粗砂及-1层圆砾、-2层砾砂、-4层砾砂等为弱承压含水层，但由于
9、这些层位分布不连续，且含数量较多的粘性土，故含水量较小。场地内孔隙潜水主要受大气降水的竖向入渗补给，多以蒸发方式排泄。水位受季节及气候条件影响，变化幅度一般在1.0米左右。勘察期间测得场地地下水静止水位埋深介于0.600.90米之间，相当于高程2.102.76米。四.施工准备1.技术准备1.1 随时与设计单位保持联系，积极参加设计交底，同时取得各项技术资料及有关图集，并做好图纸自审、会审工作，制定施工技术措施，组织技术交底。1.2 在本工程的施工过程中，充分发挥在施工技术上的优势，本着技术先行的原则，在施工前就技术上的一切问题做好充分的准备。1.3进入现场后，所有施工管理人员将认真熟悉施工图纸
10、及各有关技术资料。针对本工程的建筑、结构特点，借鉴我公司以往类似工程施工技术、管理上的经验，及时向施工作业队做好书面交底工作。1.4 认真地执行公司QES-SC-2009B质量、环境与职业健康安全管理体系手册、程序文件（汇编本）的有关规定，制定相应的技术保证措施及质量保证计划，并在施工中得以贯彻实施。1.5 在组织施工前由我专业项目部技术负责人组织召开技术交底会，召集所有施工技术、管理人员研究相关的设计图纸及技术资料，发现问题及时做好书面记录，并与相关单位沟通，需更正处，要经各方签字认可后方可执行。1.6施工前工程测量定位尤为重要。根据业主提供的宁波钢铁有限公司主厂区一级建筑方格网点等资料，由
11、公司专业测量队采用高精度全站仪和水平仪进行施工现场轴线、标高的引测，同时建立现场测量控制网，对各控制点采取妥善的保护，相应的测量成果绘制书面资料交总承包方及监理单位确认。1.7 配备技术标准：本工程开工前，将按总承包方要求配备施工及验收规范、工程质量检验评定标准。管理人员熟练掌握现行施工及验收规范的内容及要求，由专业项目部按专业施工需要进行配备，保证标准的覆盖率达到100%。2.施工安排2.1施工用电施工中按照业主提供的用电接入点接入施工用电，沿施工线路铺设。施工电源采用三相五线制，零线和地线分别设置，配电箱内配有漏电保护开关。临时电缆线沿施工道路敷设，在穿过道路处套以钢管，同时将标志牌置于电
12、缆线路上2.2施工用水本工程施工用水取自业主提供接水点，管线沿施工道路敷设，现场设临时给水阀门供施工用水，消防用水利用厂区已有消防水系统。2.3施工围挡在施工区域四周采用1.8m高移动式彩钢板围挡做安全围护。见【薄带连铸示范工厂施工平面图】3主要劳动力及机具投入3.1 劳动力配置说明a) 各专业施工队根据合同工期、施工进度计划、施工工作量、劳动生产率及其它因素制订项目施工各阶段的劳动力计划，并依此组织施工人员进入施工场地。b) 专业施工队按计划组织劳动力进入施工场地，满足工程进展和施工配合所需的数量，必须保证具备完成本项目所必备的技术条件。c) 从事技术工种作业人员必须经过相应专业培训，并具有
13、上岗证件，确保持证上岗。尤其对电焊工、电工等特殊技术工种人员需加强培训，保证其技术素质。3.2劳动力投入计划表近年来本公司承建了宝钢系统的多项工程，培训了一批技术熟练，管理正规、严谨的外协施工队伍。开工前，成建制的组织队伍进场施工。劳动力配备详见下表：劳动力配备工种钢筋工木工架子工力工泥工电工测量工管理人员人员人数65244124283.3主要施工机械配备工程开工前，对拟选用的施工机具进行检查、维修，以保证其完好率达100。本工程拟选用的主要施工机械如下：主要施工机械配备表序号机械名称规格型号数量施工用途备注1钢筋切割机GJ40 1台钢筋加工2钢筋弯曲机WJ401 1台钢筋加工3钢筋调直机TQ
14、414 1台钢筋加工4电焊机BX3-5001台焊接5潜水泵2寸2台排水6插入式振动器Z702台混凝土施工7木工圆盘锯MJ1042台模板加工8全站仪SOKKIA SET5101台测量、放线10水准仪DSZ-21台测量、放线五. 施工特点1 工期短，质量要求高，各道工序联系紧密，该基础施工完成后才能进行连铸连轧区域原设备的搬迁。2.地脚螺栓数量多，安装精度要求高。六. 施工进度计划本工程拟2012年9月15日开始施工，先施工搬迁钢包烘烤器及钢包基础，计划9月30日完成。待灌注桩施工完达到设计要求强度后进行新增中间包存放台架基础、主厂房基础改造施工（搬迁中间包存放台基础靠近连铸连轧区域为避免影响轧线深基坑开挖暂不施工），工程按现场无特殊情况制约计划2012年10月31日基本完成。施工进度计划详见“施工进度计划表”。七. 施工方法1.测量工程1.1施工测量依据a)本工程总平面布置图；b)工程测量规范（GB50026-2007）；c)业主提供的该工程首级测量控制点成果；1.2测量仪器平面测量采用S
