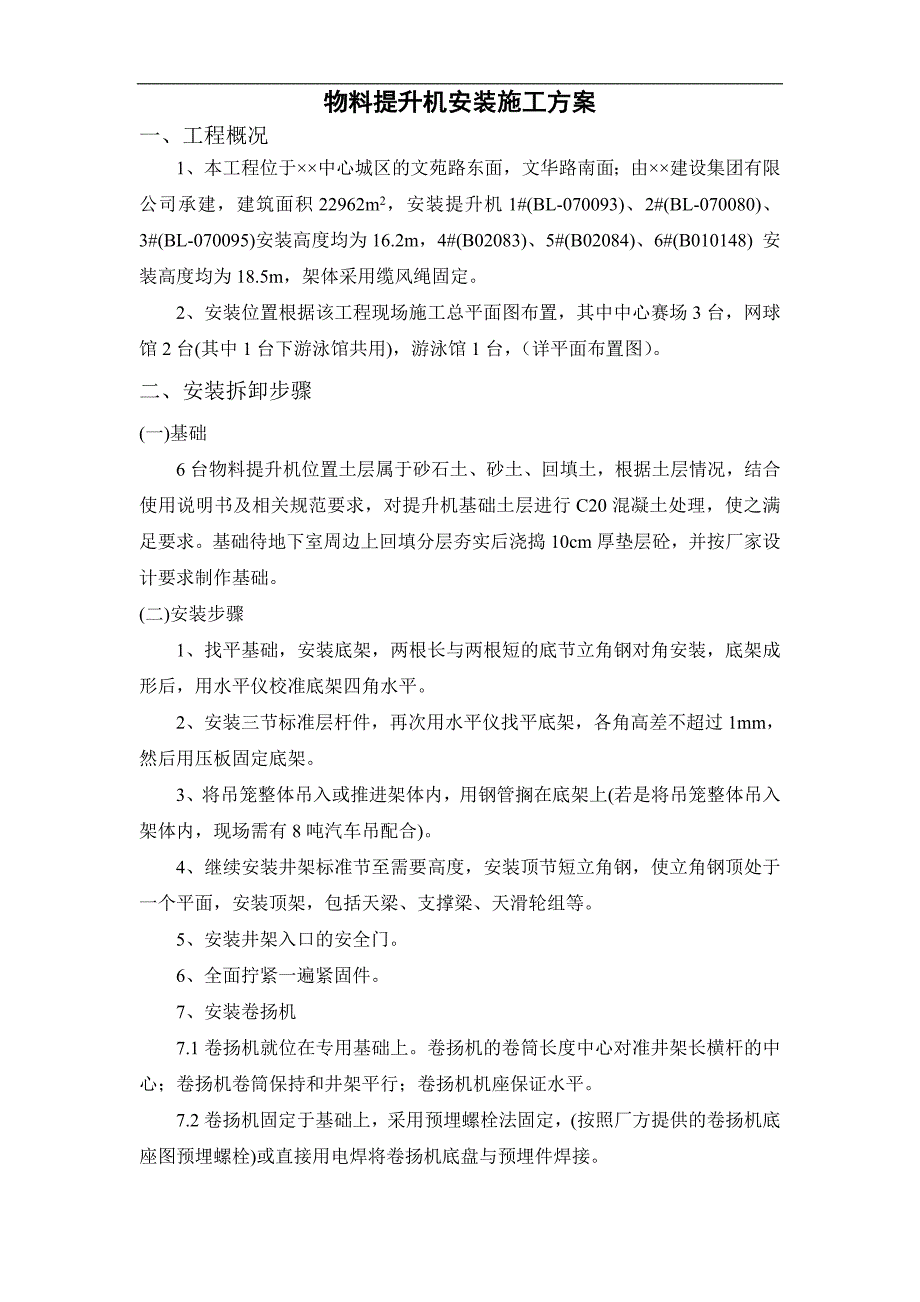

1、目 录一、工程概况-1二、安装位置-2三、安装拆卸步骤-6(一)基础(二)安装(三)拆卸(四)楼层卸料平台及防护棚搭设五、顶板受力计算-9六、使用与维修-10七、安全技术措施-13附：井架基础及附墙连接示意图物料提升机安装施工方案一、工程概况1、本工程位于中心城区的文苑路东面，文华路南面；由建设集团有限公司承建，建筑面积22962m2，安装提升机1#(BL-070093)、2#(BL-070080)、3#(BL-070095)安装高度均为16.2m，4#(B02083)、5#(B02084)、6#(B010148) 安装高度均为18.5m，架体采用缆风绳固定。2、安装位置根据该工程现场施工总平
2、面图布置，其中中心赛场3台，网球馆2台(其中1台下游泳馆共用)，游泳馆1台，（详平面布置图）。二、安装拆卸步骤(一)基础6台物料提升机位置土层属于砂石土、砂土、回填土，根据土层情况，结合使用说明书及相关规范要求，对提升机基础土层进行C20混凝土处理，使之满足要求。基础待地下室周边上回填分层夯实后浇捣10cm厚垫层砼，并按厂家设计要求制作基础。(二)安装步骤1、找平基础，安装底架，两根长与两根短的底节立角钢对角安装，底架成形后，用水平仪校准底架四角水平。2、安装三节标准层杆件，再次用水平仪找平底架，各角高差不超过1mm，然后用压板固定底架。3、将吊笼整体吊入或推进架体内，用钢管搁在底架上(若是将

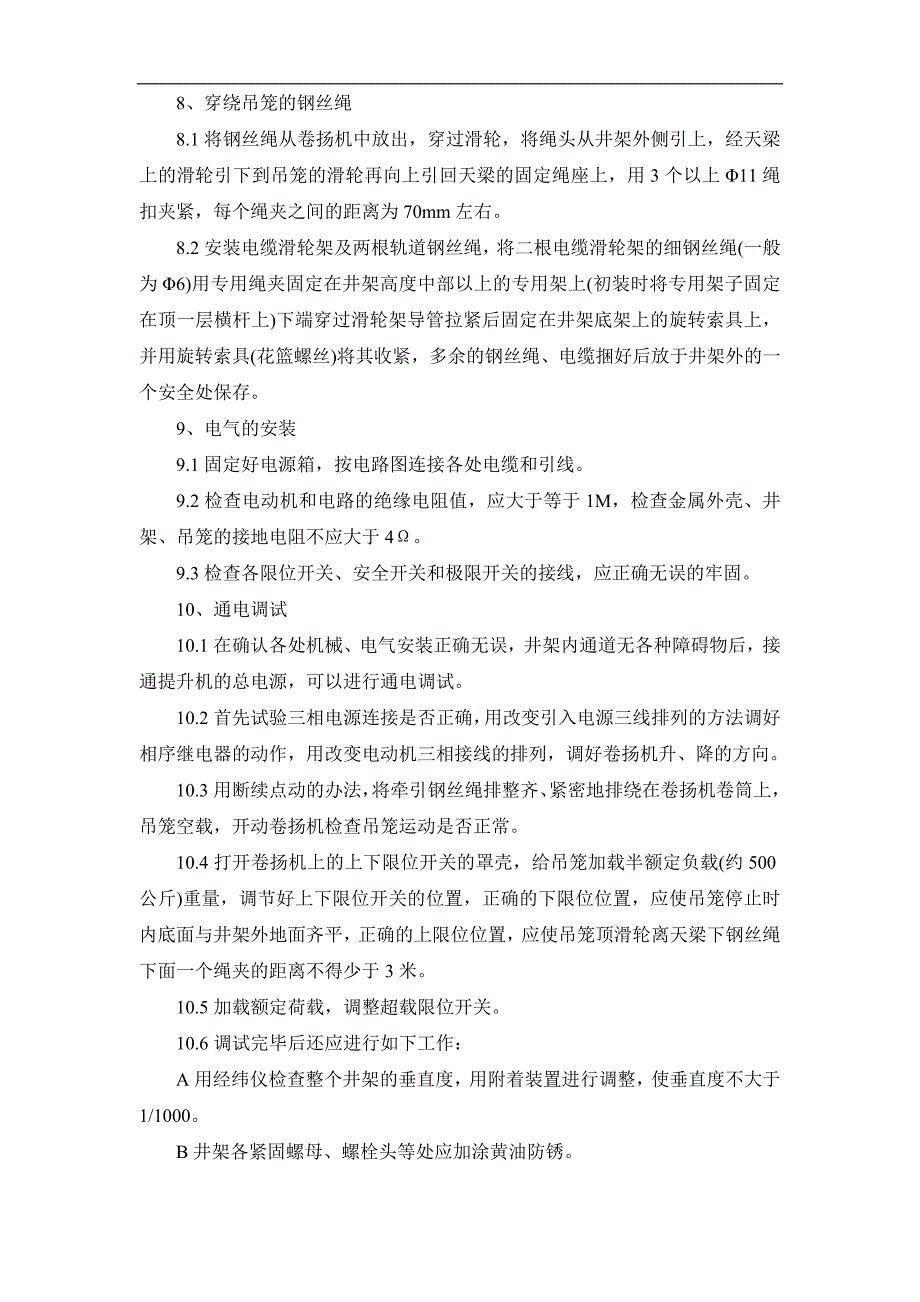

3、吊笼整体吊入架体内，现场需有8吨汽车吊配合)。4、继续安装井架标准节至需要高度，安装顶节短立角钢，使立角钢顶处于一个平面，安装顶架，包括天梁、支撑梁、天滑轮组等。5、安装井架入口的安全门。6、全面拧紧一遍紧固件。7、安装卷扬机7.1卷扬机就位在专用基础上。卷扬机的卷筒长度中心对准井架长横杆的中心；卷扬机卷筒保持和井架平行；卷扬机机座保证水平。7.2卷扬机固定于基础上，采用预埋螺栓法固定，(按照厂方提供的卷扬机底座图预埋螺栓)或直接用电焊将卷扬机底盘与预埋件焊接。8、穿绕吊笼的钢丝绳8.1将钢丝绳从卷扬机中放出，穿过滑轮，将绳头从井架外侧引上，经天梁上的滑轮引下到吊笼的滑轮再向上引回天梁的固定绳
4、座上，用3个以上11绳扣夹紧，每个绳夹之间的距离为70mm左右。8.2安装电缆滑轮架及两根轨道钢丝绳，将二根电缆滑轮架的细钢丝绳(一般为6)用专用绳夹固定在井架高度中部以上的专用架上(初装时将专用架子固定在顶一层横杆上)下端穿过滑轮架导管拉紧后固定在井架底架上的旋转索具上，并用旋转索具(花篮螺丝)将其收紧，多余的钢丝绳、电缆捆好后放于井架外的一个安全处保存。9、电气的安装9.1固定好电源箱，按电路图连接各处电缆和引线。9.2检查电动机和电路的绝缘电阻值，应大于等于1M，检查金属外壳、井架、吊笼的接地电阻不应大于4。9.3检查各限位开关、安全开关和极限开关的接线，应正确无误的牢固。10、通电调试
5、10.1在确认各处机械、电气安装正确无误，井架内通道无各种障碍物后，接通提升机的总电源，可以进行通电调试。 10.2首先试验三相电源连接是否正确，用改变引入电源三线排列的方法调好相序继电器的动作，用改变电动机三相接线的排列，调好卷扬机升、降的方向。10.3用断续点动的办法，将牵引钢丝绳排整齐、紧密地排绕在卷扬机卷筒上，吊笼空载，开动卷扬机检查吊笼运动是否正常。10.4打开卷扬机上的上下限位开关的罩壳，给吊笼加载半额定负载(约500公斤)重量，调节好上下限位开关的位置，正确的下限位位置，应使吊笼停止时内底面与井架外地面齐平，正确的上限位位置，应使吊笼顶滑轮离天梁下钢丝绳下面一个绳夹的距离不得少于
6、3米。10.5加载额定荷载，调整超载限位开关。10.6调试完毕后还应进行如下工作：A用经纬仪检查整个井架的垂直度，用附着装置进行调整，使垂直度不大于1/1000。B井架各紧固螺母、螺栓头等处应加涂黄油防锈。物料提升机在每次安装完毕正式使用之前，应对其各个运动部位进行一次全面、周到的检查和润滑，各个必需润滑点均应重新加注润滑油和润滑脂。在进行润滑之前应首先仔细地清除各润滑处的灰少和各种污垢。(三)架体的拆卸物料提升机的拆卸基本上为安装过程的逆过程。(四)楼层卸料平台防护1、楼层卸料平台两侧应有高于1.2M防护栏杆和0.3M高踢脚杆并用密目网全封闭，平台板采用4CM厚木板铺设严密。2、各楼层卸料平
7、台必须设置防护门，防护门高1.8M。下设踢脚板，中间写警示语。3、地面进料口必须有自落式防护门，上方搭设防护棚，防护棚应在架体三面设置，宽度不小于5M，防护棚应设置两层脚手片，上下间嘘不小于60CM，上下两层脚手片应垂直铺设。三、安全技术措施参与本升降机安装和拆卸作业的人员必须经过有关升降机安装、拆卸方面的技术培训，对本机的性能、结构、原理有足够的认识。同时必须遵守以下安全制度：1、在安装、拆卸过程中必须有统一的现场指挥，现场安装人员必须统一听从指挥。2、必须对作业人员在作业前进行安全、技术交底。3、进行登高作业的操作人员必须持有相应工种的上岗证。4、作业人员在作业中必须戴好安全帽，高空作业系
8、好安全带，穿戴各种必要的防护用品。5、装、拆场地范围设置警示标志，非有关人员不得进入。6、当风速超过6级(10.8m/s)和雨雪等恶劣天气，不宜进行装拆作业。7、严禁高空抛物、酒后作业等违章行为。8、安装前应对各主要部件作全面检查，清点零部件数量，确保各安装件的可靠性。9、井架体四周及时张挂安全密目网。10、应有重量限制器，严格控制提升重量，在使用过程中经常对其进行检查。11、架体应有可靠的避雷接地，接地电阻不得超过4欧姆。12、基础应略高于地面，基础内不积水，排水通畅。13、在使用过程中，注意观察基础有无沉降变化。如出现不均匀沉降，应采取相应的注浆锚固等措施。14、地下室顶板上的提升机在使用中应避免吊篮与基础的撞击。15、安装、升架、拆卸过程必须经专人验收合格后方可投入使用。
