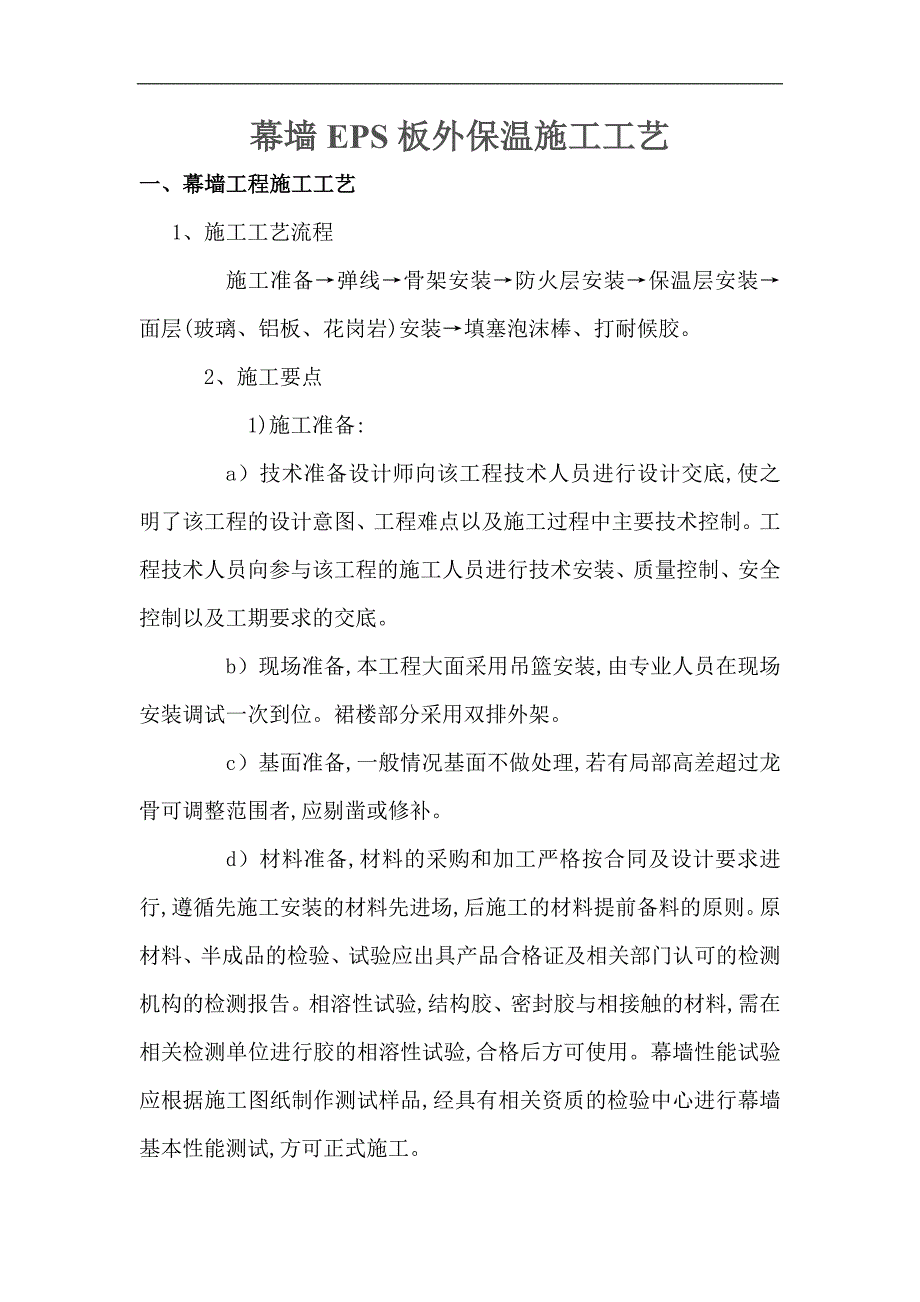

1、幕墙EPS板外保温施工工艺一、幕墙工程施工工艺1、施工工艺流程 施工准备弹线骨架安装防火层安装保温层安装面层(玻璃、铝板、花岗岩)安装填塞泡沫棒、打耐候胶。 2、施工要点 1)施工准备:a）技术准备设计师向该工程技术人员进行设计交底,使之明了该工程的设计意图、工程难点以及施工过程中主要技术控制。工程技术人员向参与该工程的施工人员进行技术安装、质量控制、安全控制以及工期要求的交底。b）现场准备,本工程大面采用吊篮安装,由专业人员在现场安装调试一次到位。裙楼部分采用双排外架。c）基面准备,一般情况基面不做处理,若有局部高差超过龙骨可调整范围者,应剔凿或修补。d）材料准备,材料的采购和加工严格按合同

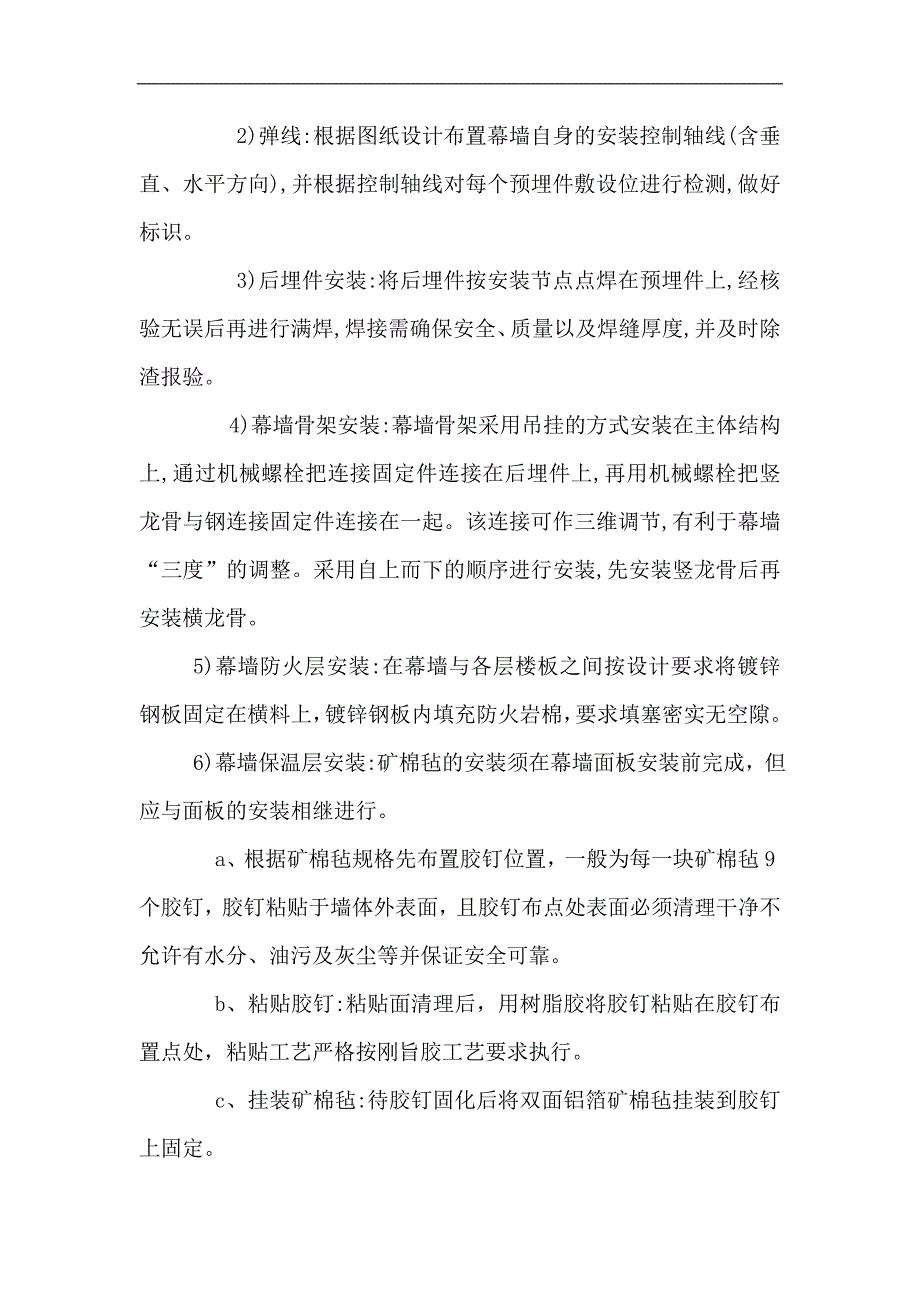

2、及设计要求进行,遵循先施工安装的材料先进场,后施工的材料提前备料的原则。原材料、半成品的检验、试验应出具产品合格证及相关部门认可的检测机构的检测报告。相溶性试验,结构胶、密封胶与相接触的材料,需在相关检测单位进行胶的相溶性试验,合格后方可使用。幕墙性能试验应根据施工图纸制作测试样品,经具有相关资质的检验中心进行幕墙基本性能测试,方可正式施工。 2)弹线:根据图纸设计布置幕墙自身的安装控制轴线(含垂直、水平方向),并根据控制轴线对每个预埋件敷设位进行检测,做好标识。 3)后埋件安装:将后埋件按安装节点点焊在预埋件上,经核验无误后再进行满焊,焊接需确保安全、质量以及焊缝厚度,并及时除渣报验。 4)
3、幕墙骨架安装:幕墙骨架采用吊挂的方式安装在主体结构上,通过机械螺栓把连接固定件连接在后埋件上,再用机械螺栓把竖龙骨与钢连接固定件连接在一起。该连接可作三维调节,有利于幕墙“三度”的调整。采用自上而下的顺序进行安装,先安装竖龙骨后再安装横龙骨。5)幕墙防火层安装:在幕墙与各层楼板之间按设计要求将镀锌钢板固定在横料上，镀锌钢板内填充防火岩棉，要求填塞密实无空隙。 6)幕墙保温层安装:矿棉毡的安装须在幕墙面板安装前完成，但应与面板的安装相继进行。a、根据矿棉毡规格先布置胶钉位置，一般为每一块矿棉毡9个胶钉，胶钉粘贴于墙体外表面，且胶钉布点处表面必须清理干净不允许有水分、油污及灰尘等并保证安全可靠。

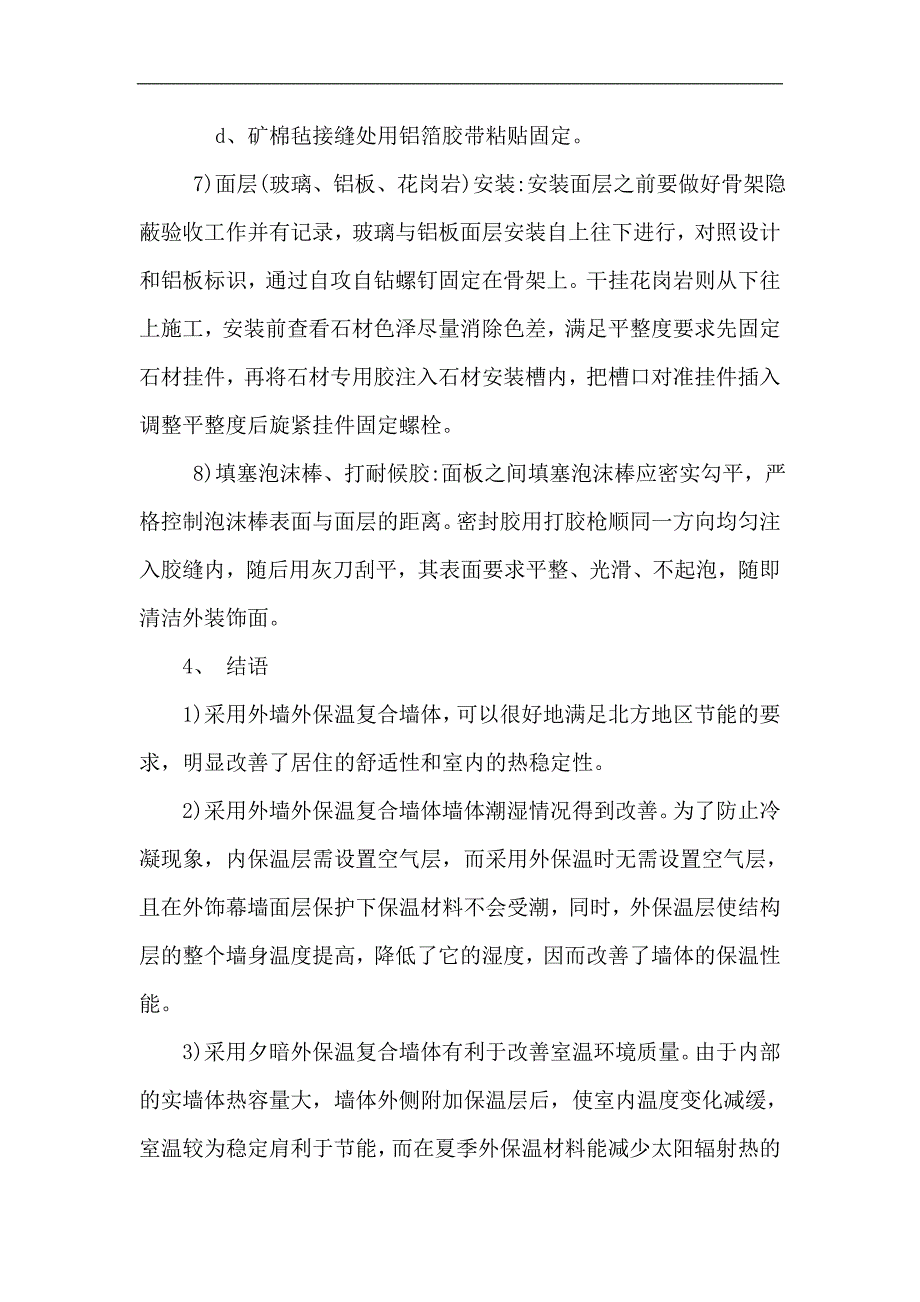

4、b、粘贴胶钉:粘贴面清理后，用树脂胶将胶钉粘贴在胶钉布置点处，粘贴工艺严格按刚旨胶工艺要求执行。c、挂装矿棉毡:待胶钉固化后将双面铝箔矿棉毡挂装到胶钉上固定。d、矿棉毡接缝处用铝箔胶带粘贴固定。 7)面层(玻璃、铝板、花岗岩)安装:安装面层之前要做好骨架隐蔽验收工作并有记录，玻璃与铝板面层安装自上往下进行，对照设计和铝板标识，通过自攻自钻螺钉固定在骨架上。干挂花岗岩则从下往上施工，安装前查看石材色泽尽量消除色差，满足平整度要求先固定石材挂件，再将石材专用胶注入石材安装槽内，把槽口对准挂件插入调整平整度后旋紧挂件固定螺栓。 8)填塞泡沫棒、打耐候胶:面板之间填塞泡沫棒应密实勾平，严格控制泡沫棒表
5、面与面层的距离。密封胶用打胶枪顺同一方向均匀注入胶缝内，随后用灰刀刮平，其表面要求平整、光滑、不起泡，随即清洁外装饰面。4、 结语1)采用外墙外保温复合墙体，可以很好地满足北方地区节能的要求，明显改善了居住的舒适性和室内的热稳定性。2)采用外墙外保温复合墙体墙体潮湿情况得到改善。为了防止冷凝现象，内保温层需设置空气层，而采用外保温时无需设置空气层，且在外饰幕墙面层保护下保温材料不会受潮，同时，外保温层使结构层的整个墙身温度提高，降低了它的湿度，因而改善了墙体的保温性能。3)采用夕暗外保温复合墙体有利于改善室温环境质量。由于内部的实墙体热容量大，墙体外侧附加保温层后，使室内温度变化减缓，室温较为
6、稳定肩利于节能，而在夏季外保温材料能减少太阳辐射热的传递和室外高气温的影响，从而使建筑物冬暖夏凉。4)采用夕暗外保温复合墙体，可增加房屋的便用面积，与内保温技术相比肩效增加室内使用面积近1%。5)幕墙龙骨联结方式安全可靠尤其适用于高层建筑，施工不受季节影响，操作方便，解决了以往外保温湿作业带来的墙面开裂、空鼓等问题，且建筑物外表美观。6)采用的龙骨、埋件加工方便，紧固件基本上都是标准件复合铝板是工业化产品，保温材料为定点质量稳定。二、保温层施工方案1、保温层采用EPS聚苯板外墙保温施工，具体施工流程如下： 基层处理测量放线粘贴EPS聚苯板EPS聚苯板打磨涂抹面胶浆铺压耐碱玻纤网格布涂抹面胶浆填
7、嵌缝膏涂面层腻子和涂料验收。 1）EPS外墙保温施工前期准备： a）材料要求：EPS膨胀聚苯板、粘结胶浆、抹面胶浆、耐碱玻纤网格布、建筑密封胶(应采用聚氨酯、硅酮或丙烯酸类密封膏)、密封条、盖口条、锚栓、角钢、胀管等 b）主要工具：电热丝切割器、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌器、冲击钻、抹子、压子、阴阳角抿子、托线板、2m靠尺等。 2）基层墙体处理 新建工程的结构墙体基面必须清理干净，外墙表面没有油、浮尘、污垢等污染物或其他妨碍粘结的材料，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分应剔凿或用干粉砂浆修补平整。对旧房节能改造，
8、应彻底清理不利于粘贴聚苯板的原外墙面层，用水泥砂浆修补缺陷，加固找平，方能开展外墙保温施工。 3）测量放线 a）根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线； b）在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。 4）粘贴聚苯板 a）EPS聚苯板切割：尽量使用600*600mm或900*600mm标准尺寸的聚苯板。若使用非标准尺寸的聚苯板，应采用电热丝切割器或壁纸刀进行裁剪加工。对角线误差2mm，按实际需要的尺寸加工。尺寸允许偏差为2mm，大小面垂直。 b）粘结胶浆：使用用
9、于外墙保温施工的成品粘结砂浆。配制好的粘结砂浆最好45分钟内用完。 c）变形缝线两侧的聚苯板上预贴250mm宽包底网格布。注：粘结EPS聚苯板方法： a) 在外墙阴阳角处挂垂直通线，并用水准仪找平，每面墙至少2根，注意使其距墙尺寸一致。当采用分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。 b) 首层聚苯板满粘于外墙，其它楼层聚苯板在板面四周涂抹一圈聚合物砂浆，宽50mm厚10mm，侧面留50mm*50mm宽排气孔，板心按梅花形布设粘结点，间距200mm，直径100mm。采用非标准尺寸板时，粘结胶浆的涂抹面积与聚苯板的
10、面积之比不得少于1/3， c) 抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时应轻柔、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹聚合砂浆。粘贴聚苯板应做到上下错缝，每贴完一块板，应及时清除挤出的砂浆，板间不留间隙，如果出现间隙，应用相应宽度的聚苯板填塞。 d) 阴、阳角处相邻的两墙面所粘聚苯板应垂直交错连接，保证板材安装的垂直度。 e) 安装固定件：在贴好的聚苯板上用冲击钻钻孔，孔洞深入墙基面不小于30,数量为每平方米23个，但每一单块聚苯板不少于2个。基层为混凝土构件的，使用尼龙塑料胀管；基层为陶粒空心砌块的，使用专用锚固件。 5）聚苯板打磨 聚苯板接缝不平处应用粗砂纸打磨
11、平整，打磨动作宜为轻柔的圆周运动。磨平后应用刷子或压缩空气将碎屑清理干净。6）涂抹面胶浆 用不锈钢抹子在EPS聚苯板表面均匀涂抹一层面积略大于一块网布的抹面胶浆，厚度约为2mm。7）铺压玻璃纤维网 涂抹面胶浆后随即将耐碱玻纤网格布沿水平方向绷紧，用抹子由中间向上、下两边将网格布抹平压入湿的抹面胶浆中；自上而下沿外墙一圈一圈铺设网布；遇到门窗洞口时，应在洞口四角沿45度方向补贴一块标准网布，以防止开裂。网格布左、右搭接宽度为150mm，上、下搭接宽度为100mm，在阳角处还需局部加铺400mm网格布一道。所有收口处的网格布必须返过阳角压实。8）涂抹面胶浆待首层胶浆稍干硬至可以碰触时，再用抹子涂抹
12、第二道抹面胶浆约3mm，直至耐碱玻纤网格布全部被覆盖。如在抹面层砂浆前，底层砂浆已凝结，应先涂刷一遍界面剂，在抹面层砂浆。首层墙面、凹阳台、露台应在抹面砂浆外加铺一层网格布，且应在砂浆凝结前进行，并再抹一层2mm厚面层抹面砂浆。9）填嵌缝膏 在墙体与窗框缝隙处用密封膏镶嵌，密封膏镶嵌密实、饱满。10）特殊部位施工方法 a、伸缩缝施工时，先在基层弹出伸缩缝位置线，施工到位时，网格布翻裹，最底层用泡沫塑料塞填，中间用发泡聚乙稀圆棒，最外层用密封膏嵌缝，密封膏镶嵌密实、饱满。 b、门窗洞口处保温系统施工: 门窗洞口角部的聚苯板，应采用整块聚苯板切割出洞口，不得用碎（小）块拼接，铺设网格布时，应在洞口
13、四角处沿45度方向贴补一块标准网格布（200mm300mm），以防止角部开裂。2、EPS聚苯板外墙保温施工应注意事项： 1）材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮。网格布也要防雨存放。粘结、抹面砂浆存放也要注意防雨防潮和保质期。 2）操作地点环境和基层温度不低于5。风力大于5级或雨天不能施工。若在外墙保温施工时突然降雨，应采取有效措施，以防雨水冲刷墙面。 3）板与板的板缝拼严，缝宽超出2mm时，用相应厚度的聚苯板片塞平。 4）、外墙保温施工完成后，后续工序与其他正进行的工序应注意对外墙保温系统成品的保护。5）、严格遵守有关安全操作规程，实现安全生产和文明施工。三、防火隔离带施工工艺1、
14、防火隔离带位置根据民用建筑外保温系统及外墙装饰防火暂行规定（公通200946 号），防火隔离带设置，应遵循下列表1防火隔离带的设计要求。表1 防火隔离带的设计要求民用建筑外保温系统及外墙装饰防火暂行规定（公通字200946号）非幕墙式住宅建筑高度，m保温材料燃烧性能分级设置方式与数量24不低于B2当采用B2时，每3设置防火隔离带24h60不低于B2当采用B2时，每2设置防火隔离带60h100不低于B2当采用B2时，每1设置防火隔离带100A无需防火隔离带其他民用建筑24不低于B2当采用B2时，每1设置防火隔离带24h50A，B1当采用B2时，每2设置防火隔离带50A无需防火隔离带幕墙式0-24
15、A，B1当采用B1时，每层设置防火隔离带24A住宅建筑（residential building），供家庭居住使用的建筑（含与其他功能空间处于同一建筑中的住宅部分）简称住宅。民用建筑指不论单位性质、投资规模和投资来源的居住建筑和公共建筑。包括：住宅及其配套设施、宾（旅）馆、招待所；学校教学楼及其附属设施；医疗用房及其附属设施；办公楼、科研楼、综合楼的非生产用房部分；商店、文化馆、影剧场（院）、体育场（馆）、展览馆、文化活动中心、车站候车室、码头候船室、机场候机楼、商业仓库、民用车库，及其它法律法规规定的建筑等。2、 挡火梁在需要设置挡火梁的情况下，应采用与EPS/XPS 板等厚度的岩棉保温板，设置于建筑物每层门、窗过梁处，且必须超出两侧窗框至少300mm，板的高度至少200mm，岩棉板必须与
