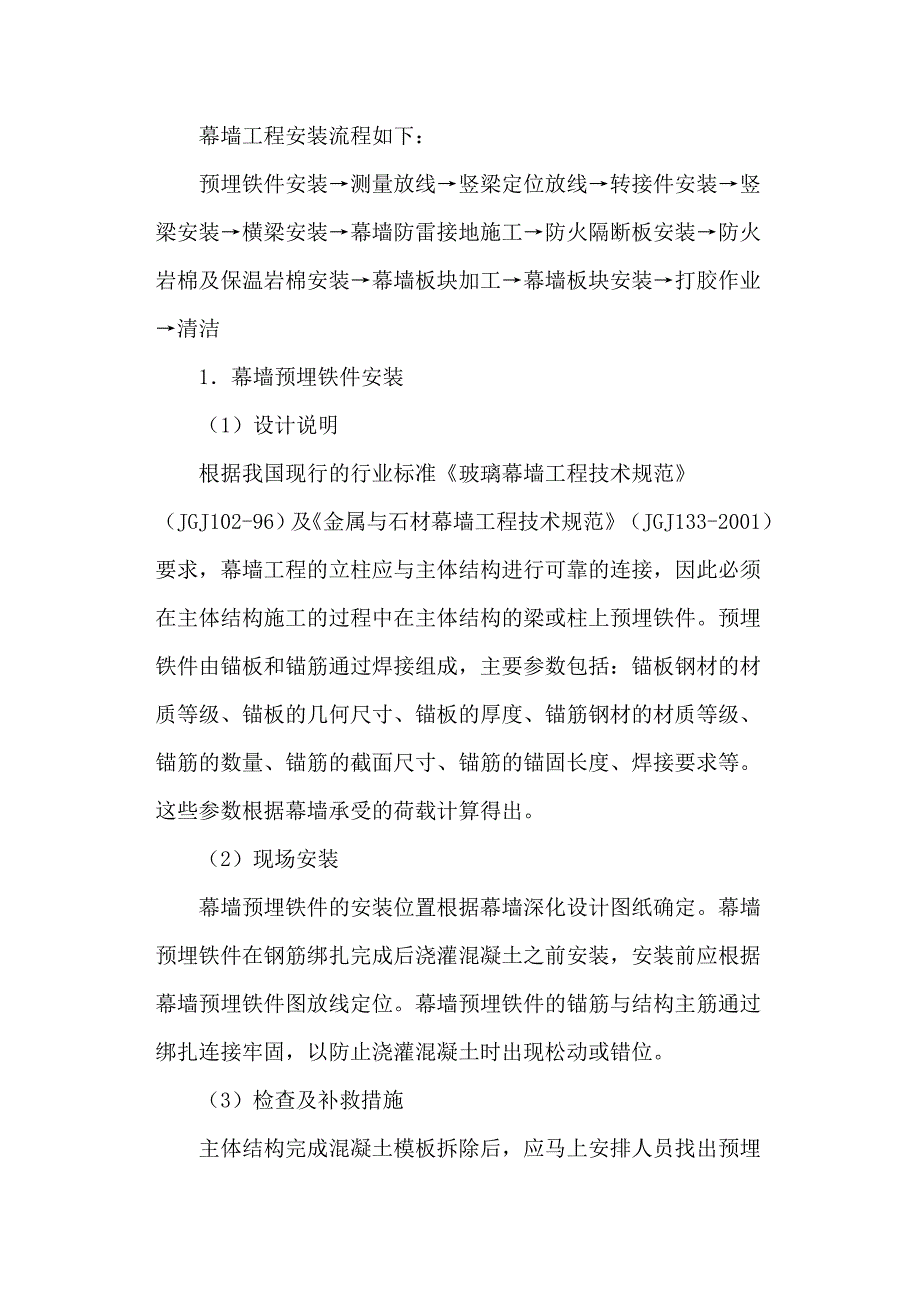

1、幕墙工程安装流程如下：预埋铁件安装测量放线竖梁定位放线转接件安装竖梁安装横梁安装幕墙防雷接地施工防火隔断板安装防火岩棉及保温岩棉安装幕墙板块加工幕墙板块安装打胶作业清洁 1幕墙预埋铁件安装（1）设计说明根据我国现行的行业标准玻璃幕墙工程技术规范（JGJ102-96）及金属与石材幕墙工程技术规范（JGJ133-2001）要求，幕墙工程的立柱应与主体结构进行可靠的连接，因此必须在主体结构施工的过程中在主体结构的梁或柱上预埋铁件。预埋铁件由锚板和锚筋通过焊接组成，主要参数包括：锚板钢材的材质等级、锚板的几何尺寸、锚板的厚度、锚筋钢材的材质等级、锚筋的数量、锚筋的截面尺寸、锚筋的锚固长度、焊接要求等。

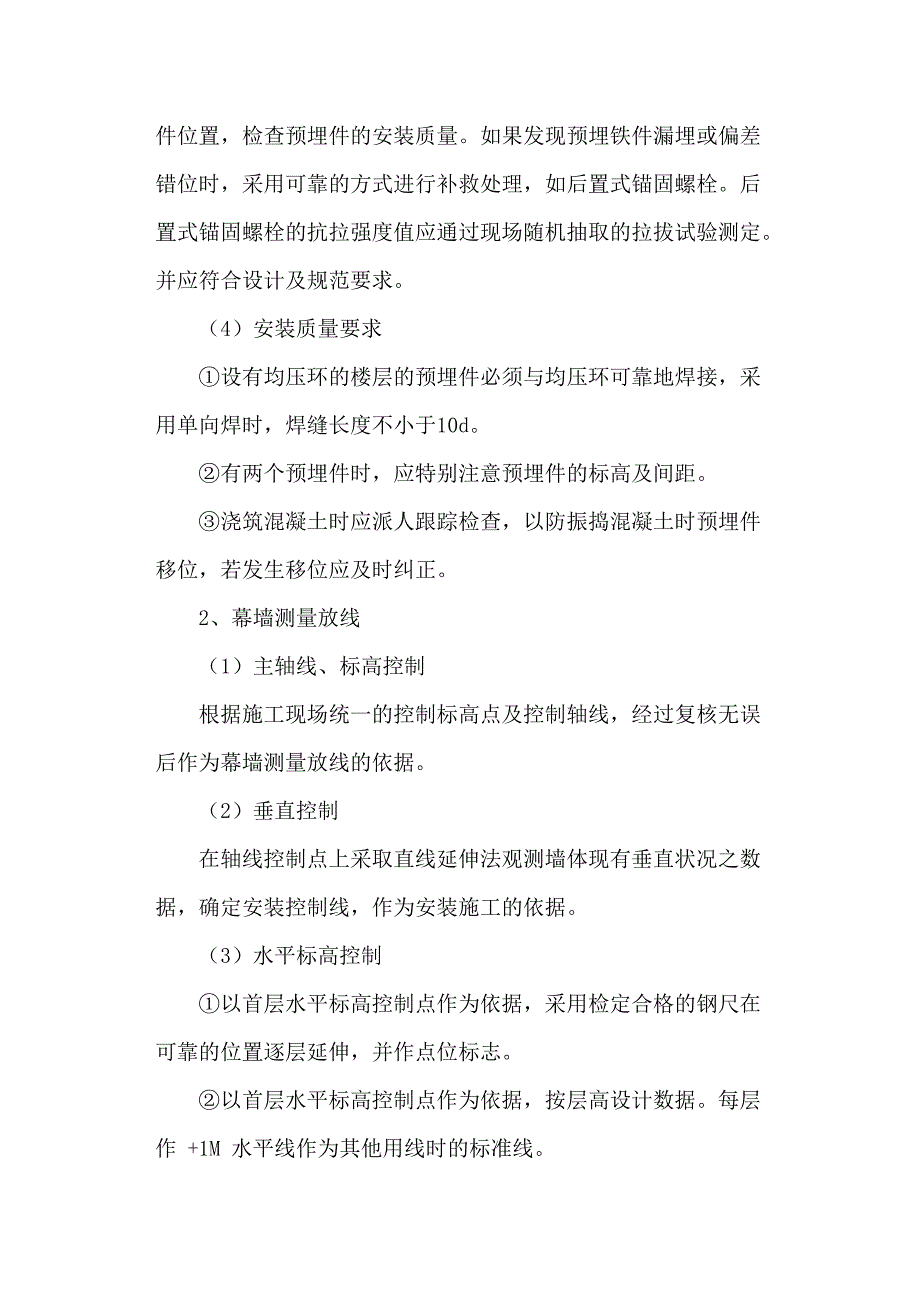

2、这些参数根据幕墙承受的荷载计算得出。（2）现场安装幕墙预埋铁件的安装位置根据幕墙深化设计图纸确定。幕墙预埋铁件在钢筋绑扎完成后浇灌混凝土之前安装，安装前应根据幕墙预埋铁件图放线定位。幕墙预埋铁件的锚筋与结构主筋通过绑扎连接牢固，以防止浇灌混凝土时出现松动或错位。（3）检查及补救措施主体结构完成混凝土模板拆除后，应马上安排人员找出预埋件位置，检查预埋件的安装质量。如果发现预埋铁件漏埋或偏差错位时，采用可靠的方式进行补救处理，如后置式锚固螺栓。后置式锚固螺栓的抗拉强度值应通过现场随机抽取的拉拔试验测定。并应符合设计及规范要求。（4）安装质量要求设有均压环的楼层的预埋件必须与均压环可靠地焊接，采用单
3、向焊时，焊缝长度不小于10d。有两个预埋件时，应特别注意预埋件的标高及间距。浇筑混凝土时应派人跟踪检查，以防振捣混凝土时预埋件移位，若发生移位应及时纠正。2、幕墙测量放线（1）主轴线、标高控制根据施工现场统一的控制标高点及控制轴线，经过复核无误后作为幕墙测量放线的依据。（2）垂直控制在轴线控制点上采取直线延伸法观测墙体现有垂直状况之数据，确定安装控制线，作为安装施工的依据。（3）水平标高控制以首层水平标高控制点作为依据，采用检定合格的钢尺在可靠的位置逐层延伸，并作点位标志。以首层水平标高控制点作为依据，按层高设计数据。每层作 +1M 水平线作为其他用线时的标准线。确定实际安装位置距离线，并用数

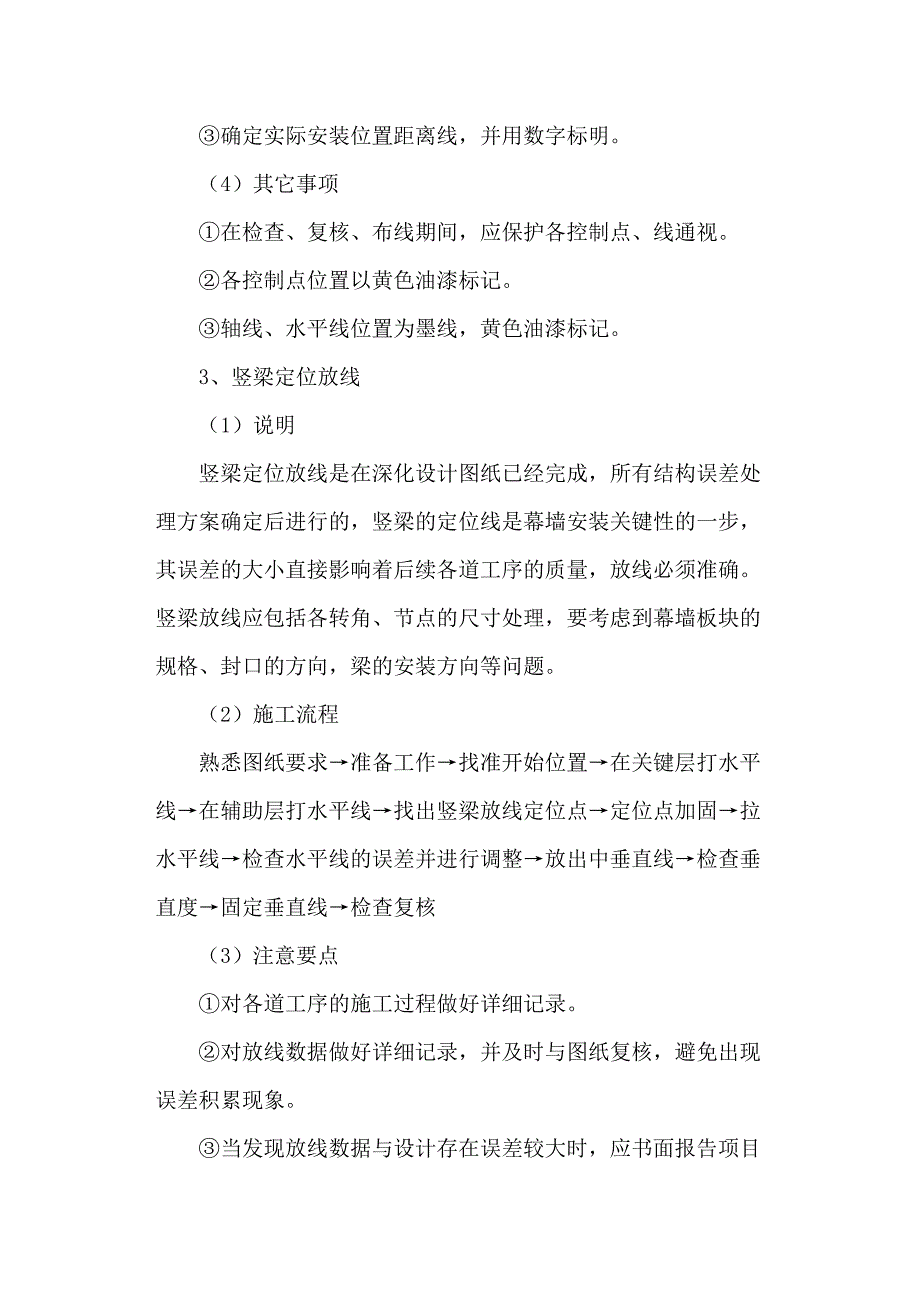

4、字标明。（4）其它事项在检查、复核、布线期间，应保护各控制点、线通视。各控制点位置以黄色油漆标记。轴线、水平线位置为墨线，黄色油漆标记。3、竖梁定位放线（1）说明竖梁定位放线是在深化设计图纸已经完成，所有结构误差处理方案确定后进行的，竖梁的定位线是幕墙安装关键性的一步，其误差的大小直接影响着后续各道工序的质量，放线必须准确。竖梁放线应包括各转角、节点的尺寸处理，要考虑到幕墙板块的规格、封口的方向，梁的安装方向等问题。（2）施工流程熟悉图纸要求准备工作找准开始位置在关键层打水平线在辅助层打水平线找出竖梁放线定位点定位点加固拉水平线检查水平线的误差并进行调整放出中垂直线检查垂直度固定垂直线检查复核
5、（3）注意要点对各道工序的施工过程做好详细记录。对放线数据做好详细记录，并及时与图纸复核，避免出现误差积累现象。当发现放线数据与设计存在误差较大时，应书面报告项目技术部。由项目技术部组织处理。4、转接件安装（1）说明转接件是用来连接预埋件与竖梁的90转角镀锌铁码。转接件可以在竖梁定位放线完成后安装，也可以与竖梁安装同时进行。（2）施工要点材料准备：根据工作面需要，在安装前将所需要的材料按不同规格放置到安装位置附近，以便安装。安装90镀锌码：将M12120mm螺栓穿过连接件的长圆孔并拧紧，并保持X向可调节状态。检查：对所安装的铁码要进行全面检查，包括防腐是否可靠，规格是否正确，是否能有效调节。（
6、3）质量要求所用转接件规格应正确，不得混用；所安装的转接件应能有效调节；对转接件的焊接部位应重新进行防腐处理；调整完成后螺栓应紧固。5、竖梁安装（1）施工要点竖梁安装一般由下而上进行，带芯套的一端朝上，第一根竖梁按悬垂构件先固定上端，调正后固定下端；第二根竖梁将下端对准第一根竖梁上的芯套用力将第二根竖梁套上并保留20mm的伸缩缝。吊线对位，安装梁上端，依此往上安装。（2）质量要求竖梁安装必须根据编号对号入座。竖梁安装后，对照上步工序测量定位放线，对三维方向进行初调，保持误差1mm，待基本安装完后在下道工序中再进行全面调整。竖梁安装完成螺栓紧固前应重新复核竖梁的垂直度和平面平整度。所有误差符合设
7、计和规范要求方可将螺栓紧固。6、横梁安装（1）横梁角码定位钻孔 横梁安装是否准确取决于螺栓孔位的准确与否，所以在横梁螺栓钻孔时一定要注意定位准确，可采用模具定位。施工流程准备模具检验模具的准确性检查横梁定位线钻孔检查。（2）横梁就位横梁就位安装前应先找好位置。拉水平通线。将横梁角码预置于横梁两端。将横梁垫圈预置于横梁两端，用不锈钢螺栓穿过横梁角码、垫圈及竖梁。对位正确后紧固不锈钢螺栓。（3）质量要求横梁安装应从一侧朝另一侧顺序安装。横梁安装水平，标高应准确。横梁垫圈应规范整齐。横梁、竖梁的平面度和平整度应准确一致。横梁、竖梁的安装质量符合JGJ102-96表8.1.6-3和JGJ133-200
8、1表8.0.4-4要求。7、幕墙防雷接地施工建筑幕墙应设置防雷装置，所有金属结构均通过连接钢角码与主体结构避雷均压环可靠地连接。建筑幕墙设置防雷均压环（12镀锌圆钢），形成10m10m或12m8m的网格，同时也设置自身的避雷引下线，与均压环牢固连接。钢角码与铝合金主梁或钢主梁采用不锈钢避雷接触片连接，将主体结构预留均压环接头与钢角码采用12镀锌圆钢搭接，搭接长度不小于120mm。8、防火隔断板安装 防火隔断是为防止建筑幕墙层间窜火而设计的，并能有效的防止产生烟囱现象。安装工艺如下（1）施工准备测量记录原始数据，然后计算出下料尺寸并附上加工简图， 经复核后交车间加工。加工完成后根据安装需要分批送
9、到工地。（2）防火板对位将防火板对照下料单，一一分开并在各层上将防火板按顺序就位，以便安装。（3）试装将防火板安装在定位处，检查尺寸是否合适。（4）打孔就位后的防火板一侧固定在防火隔热横梁上，用抽钉固定，一侧与主体连接，用射钉固定，在安装中先在横梁上钻孔，要注意对照防火板上的孔位钻孔。（5）固定用铆钉在钻好的孔处将防火板与横梁拉锚固定。将打好铆钉的防火板从下向上紧靠结构定位，然后用射钉枪将防火板的另一侧固定在主体结构上。（6）检查防火板固定后，要检查是否牢固，是否有孔洞需要修补，并做好详细的检查记录。9、防火岩棉及保温岩棉安装为满足幕墙防火性能和保温节能的要求，幕墙设计中应考虑防火和保温措施。
10、（1）安装工艺安装防火隔断板后，应在板内填充防火岩棉。防火岩棉应根据设计图纸要求的厚度及现场实测的宽度进行裁切。防火岩棉填充宜在晴天进行，并应即时封闭，以免被水淋湿。可在板块安装完成后安装，以保护防火岩棉，安装完后应在表面用钢丝网封闭。保温岩棉可安装在围护墙体外侧，也可安装在幕墙框架内或直接附在铝板、石材背面。当保温岩棉独立安装时，应加设铝条加强筋固定。保温岩棉应在板块安装时同时安装，以避免被水淋湿，并应即时封闭。（2）质量要求岩棉应填充密实，不得出现松动或脱落现象。岩棉填充厚度应符合设计要求。10、幕墙板块加工1）花岗岩板材加工（1）加工放样根据花岗岩板材加工图，量好需要钻孔或开槽位置的尺寸
11、，并用石笔标记。（2）钻孔或开槽机械使用前检查，打开接电开关和机械开关，让机械空转一段时间检查机械无异常现象，即可准备切割。安装模具以控制钻孔或开槽的深度。根据加工放样标记的位置钻孔或开槽。注意根据模具随时检查钻孔或开槽的深度。（3）入库堆放加工好的花岗岩板材应编号入库堆放整齐。（4）花岗岩板材加工质量要求石板编号应同设计一致，不得因加工造成混乱。石材开通槽时，槽宽度宜为67mm。石材开槽后不得有损坏或崩裂现象，槽口应打磨成45倒角，槽内应光滑、洁净。2）玻璃的加工（1）基本要求不允许在现场切割，而应按设计尺寸在工厂进行。应进行边缘处理（倒棱、倒角、磨边）以防止应力集中而破裂。 在玻璃工厂进行
12、钢化处理。中空玻璃的合片及养护应在玻璃工厂进行。（2）质量要求玻璃的性能应符合相关规范和标准要求。玻璃的平面尺寸偏差、对角线尺寸偏差应在规范允许范围内。玻璃表面不得有污迹。玻璃进场时保护膜应完好无损。11、花岗岩安装（1）确定平面基准线确定纵向平面线幕墙龙骨安装验收后，自石材幕墙顶部吊幕墙纵向平面线，此平面线一般选在幕墙平面右侧转角位置。吊线要综合考虑花岗石幕墙与其他种类幕墙的配合，同时要考虑石材幕墙本身平面的调节能力。每个平面的转角均应吊竖直线。确定水平线根据设计及施工实际情况确定石材幕墙的底边位置，在两条竖直线之间拉一条水平线。水平线和竖线确定幕墙平面。（2）安装石材板块从墙的一端沿测定的
13、水平线标出第一片石材板块的固定点，把不锈钢连接件安装在横梁预先钻好孔的位置，用不锈钢螺丝旋紧。将石材板块放置于固定件上并确定在固定件上的挂件是否插入石材板块边缘的开口。轻敲固定件以调整石材板块的高度，在确定石材板块的上缘水平且高度无误后，旋紧固定件的螺丝，再用电焊点焊方垫片。挂件与石材板块开槽之间的安装缝用石材干挂专用胶填注。用同样方法安装同排（水平方向）其余石材板块。（3）嵌逢注胶清理缝隙，填充泡沫棒。沿石材边缘拉线贴保护纸。注入填逢密封胶。撕掉保护纸并清洁。（4）质量要求安装过程中应严格控制接缝，以免误差积累。石材板块应按照编号安装，不得随便套用。石材板块完成面质量应符合JGJ133-20
14、01表8.0.4-5和表8.0.4-6要求。石材板块缝隙应均匀一致。石材幕墙嵌逢注胶前应通过监理验收。12、玻璃安装（1）初安装将玻璃运至安装位。对槽、进槽。对齐四角和胶缝。（2）调整玻璃板块初装完成后就对板块进行调整，调整的标准，即横平、竖直、完成面平整、胶缝一致。（3）固定玻璃板块调整完成后马上要进行固定，主要是用橡胶垫块固定，垫块要上正压紧，杜绝玻璃板块松动现象。（4）检查验收每次玻璃安装时，从安装过程到安装完成后，全过程进行质量控制，检查验收的内容有：玻璃表面质量应符合JGJ102-96表8.1.6-1要求；胶缝尺寸应符合设计要求；胶缝应横平竖直；玻璃板块无错面现象；室内铝材间的接口应符合设计要求；验收记录：压块固定属于隐蔽工程的范围，要按隐蔽工程的有关规定做好各种资料。（5）嵌逢注胶清理缝隙，填充泡沫棒。沿玻璃边缘拉线贴保护纸。注入填逢密封胶。撕掉保护纸并清洁。13、清洁 建筑幕墙安装完成后，在工程交付验收前应进行清洁工作。可用中性溶剂清洗幕墙表面污迹，然后用清水冲洗干净，在全过程应注意成品保护。
