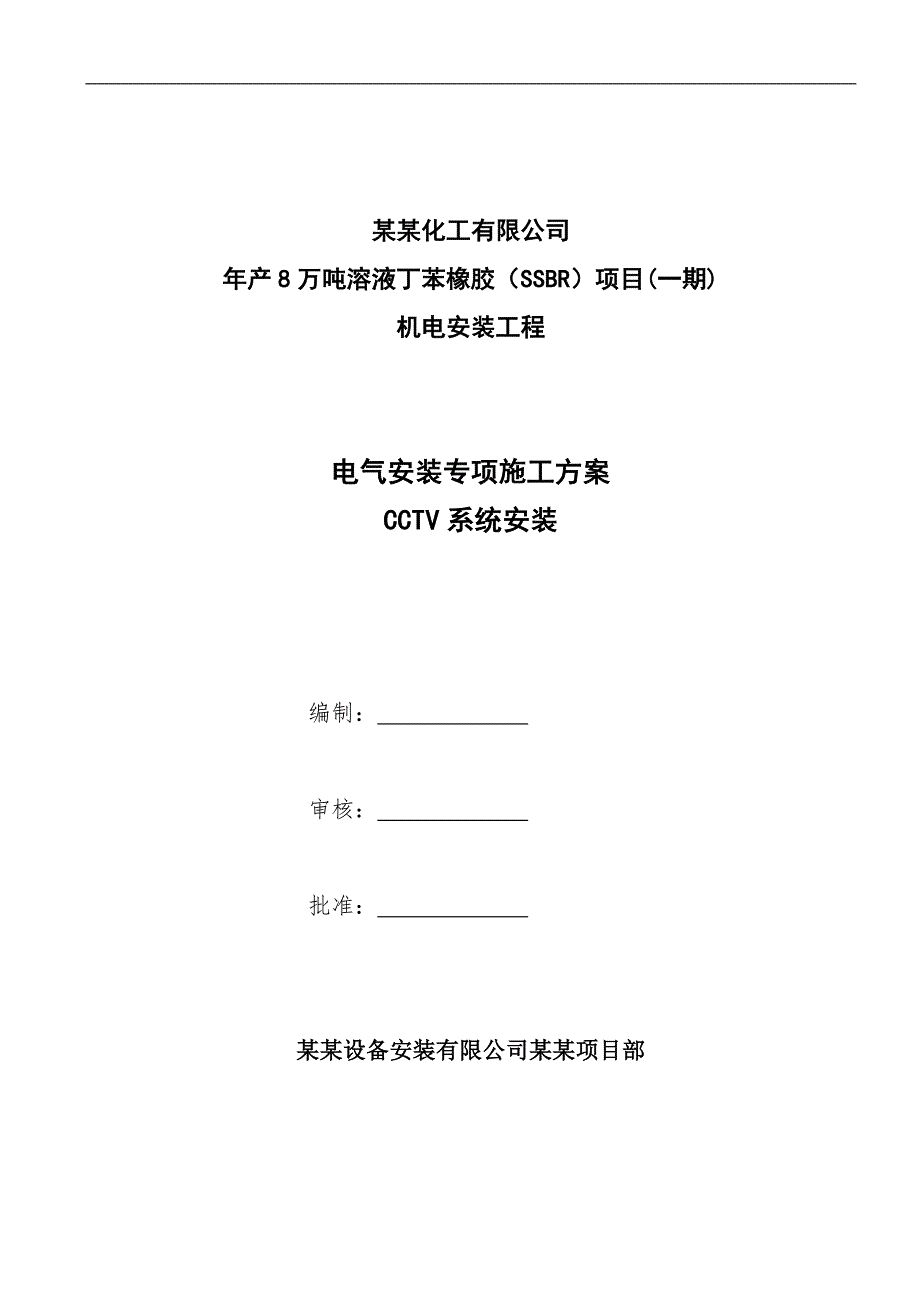

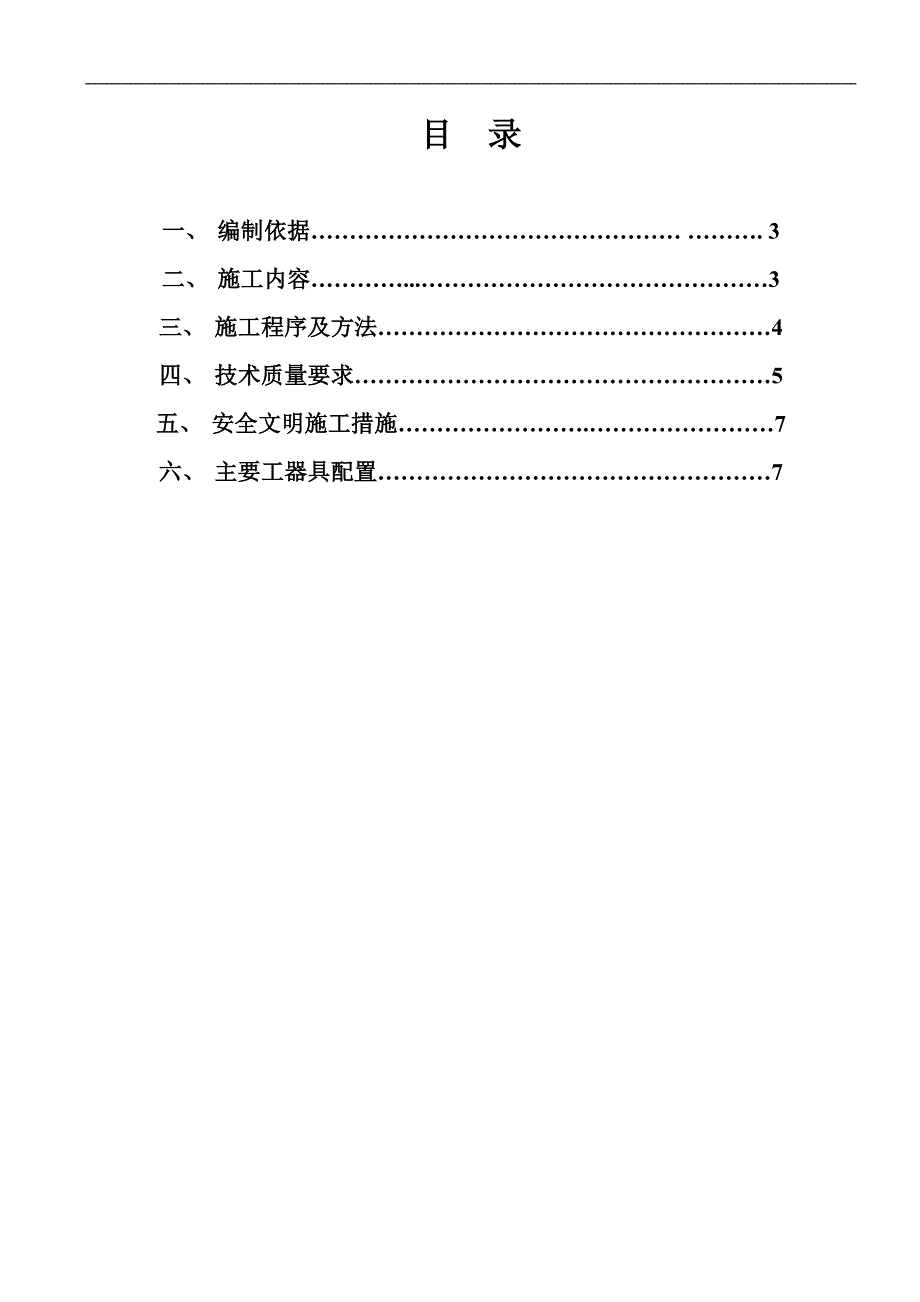

1、某某化工有限公司年产8万吨溶液丁苯橡胶（SSBR）项目(一期)机电安装工程电气安装专项施工方案CCTV系统安装 编制： 审核： 批准： 某某设备安装有限公司某某项目部目 录一、 编制依据 . 3二、 施工内容.3三、 施工程序及方法4四、 技术质量要求5五、 安全文明施工措施.7六、 主要工器具配置7一、 编制依据1、建筑与建筑群综合布线系统工程验收规范CB-T50312-20002、民用闭路监视电视系统工程技术规范GB 50198-943、建筑电气工程施工质量验收规范GB5030320024、京鼎工程建设有限公司提供的图纸二、施工内容1、闭路电视系统介绍本工程闭路电视系统的主监控工作站设于控

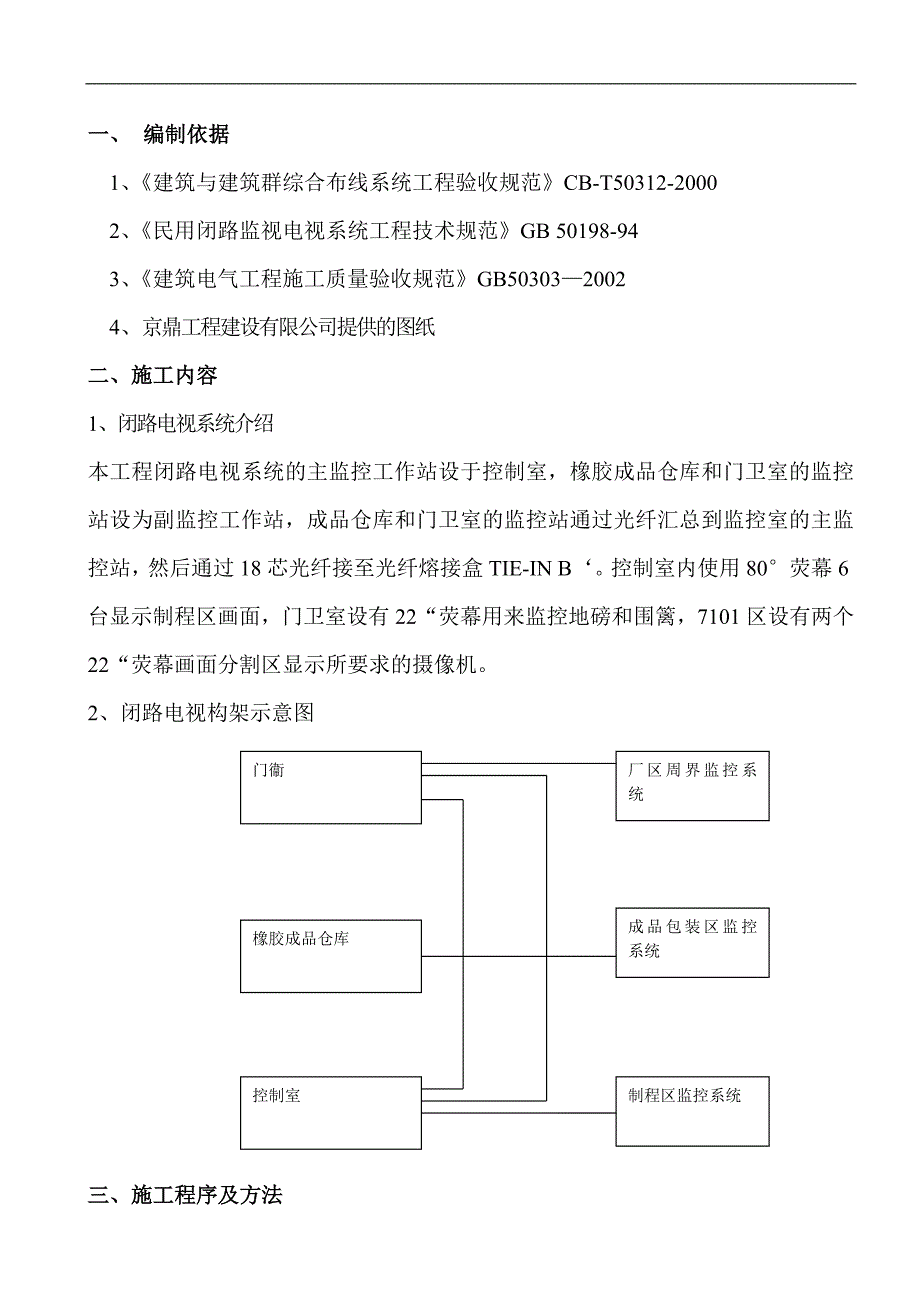

2、制室，橡胶成品仓库和门卫室的监控站设为副监控工作站，成品仓库和门卫室的监控站通过光纤汇总到监控室的主监控站，然后通过18芯光纤接至光纤熔接盒TIE-IN B。控制室内使用80荧幕6台显示制程区画面，门卫室设有22“荧幕用来监控地磅和围篱，7101区设有两个22“荧幕画面分割区显示所要求的摄像机。2、闭路电视构架示意图厂区周界监控系统门衞成品包装区监控系统橡胶成品仓库制程区监控系统控制室三、施工程序及方法施工程序流程图：施工准备设备预埋管路检查线路敷设摄像机点位安装硬盘录像机安装及软件编程设置。 1、施工准备及预埋管路检查：该工程的电话网络系统构架明确，摄像机总设计台数为68台，主要监控区域为制
3、程区，施工的重点光纤及电缆的敷设、摄像头安装、软件安装及调试。闭路电视施工前，要求土建预埋管清点检查并交接完毕，装修完成。2、根据设计图纸对整个厂区的安装进行规划，按照设计图纸确定好电缆走向，交换机箱及集线器箱的安装位置。3、管路敷设2.1根据设计图纸，闭路电视系统配线在混凝土结构采用穿PVC管暗敷方式，钢结构的装置区采用钢管或槽盒固定，单根电缆穿钢管固定。明管配管在距离穿线接头1米内，须可靠固定，其他则至少每隔3米固定，转弯处须另加适当固定。2.2 暗敷直线距离超过30米或管路弯曲超过两次需加接线盒。2.3主要图纸标示： SC 20 20 钢管内径 SC 镀锌钢管 PVC PVC管3、线路敷
4、设3.1光纤没有光信号通过，这是由于拉线时操作不当，线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的弯折之处。3.2线路敷设时，按照设计图纸，确定电缆走向，采用人力敷设。3.2.1拉线时每段线的长度不超过20米，超过部分必须有人接送。3.2.2在线路转弯处必须有人接送。3.3敷设光缆前，应对光缆进行检查，光缆应无断点、其衰耗值应符合设计要求核对光缆长度，并应根据施工图的敷设长度来选配光缆。3.4敷设光缆时，其弯曲半径不应小于光缆外径的20倍。光缆的牵引端头应作好技术处理；机械布放时，牵引力不应超过l50Kg；牵引速度宜为lOmmin：光缆预留长度不应小于4m。3.5光缆敷设完毕，应检查光
5、缆有无损伤，并对光缆损耗进行抽测。确认没有损伤时，再进行接续。3.6在光缆的接续点和终端应做永久性标志。4、光纤熔接及配件安装的工艺水平将直接影响布线系统的性能。我单位将对其严格把关，所有操作都将由专业工程师完成。5、摄像机安装根据设计图纸，分区域定好摄像机安装位置，具体朝向及平面结合业主要求进行安装。四、技术质量要求1、资料要求1.1严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。1.2、管路两端设备处导线应根据实际情况留有足够的冗余。导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。1.3设备安装牢固
6、、美观、预装设备、竖成列，墙装设备端正一致，资料整理正规完整无遗漏，各种现场变更手续齐全有效。2、电缆敷设2.1电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项。2.2敷设电缆前要准备标志牌，标明电缆的编号、型号、规格、图位号、起始地点。2.3在敷设电缆之前，先检查所有槽、管是否已经完成并符合要求，路由与拟安装信息口的位置是否与设计相符，确定有无遗漏。2.4在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7公斤以便保护线对绞距。2.5布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽
7、量避免交叉。2.6光缆应尽量避免重物挤压。3、机柜安装接线3.1按设计安装图进行机架、机柜安装，安装螺丝必须拧紧。3.2机架、机柜安装应与进线位置对准；安装时，应调整好水平、垂直度，偏差不应大于3mm。3.3核对电缆编号无误。3.4端接前，机柜内线缆应作好绑扎，绑扎要整齐美观。应留有1米左右的移动余量。3.5剥除电缆护套时应采用专用剥线器，不得剥伤绝缘层，电缆中间不得产生断接现象。3.6端接前须准备好配线架端接表，电缆端接依照端接表进行。3.7来自现场进入机柜（箱）内的电缆首先要进行校验编号。3.8来自现场进入机柜（箱）内的电缆要进行固定。3.9来自现场进入机柜（箱）内的电缆，应留有一定的余量
8、。3.10来自现场进入机柜（箱）内的电缆一般不容许有接头。3.11来自现场进入机柜（箱）内的电缆尽量避免相互交叉。3.12按图施工接线正确，连接牢固接触良好，配线整齐、美观、标牌清晰。五、安全文明施工措施1. 高空作业人员应进行健康检查，确认无高血压等病症，符合高空作业条件，进入施工现场，应正确佩戴安全帽，衣着服饰等应满足高处作业要求。2. 高处作业时，所有工具应有安全绳，提升和传递物品时，应采取措施，严防脱落，严纪抛递物品。3. 凡带电作业要防止触电，设专人监护。4. 施工现场严禁吸烟，坚持文明施工，做到“工完、料净、场地清”。5. 使用电焊要注意放火。六、 施工工器具配置序号工器具单位数量备 注1交流电焊机台12砂轮切割机台13手锤把24锯弓把25电工用具把66安全带台57手电站把28冲击钻把29压线钳把6
