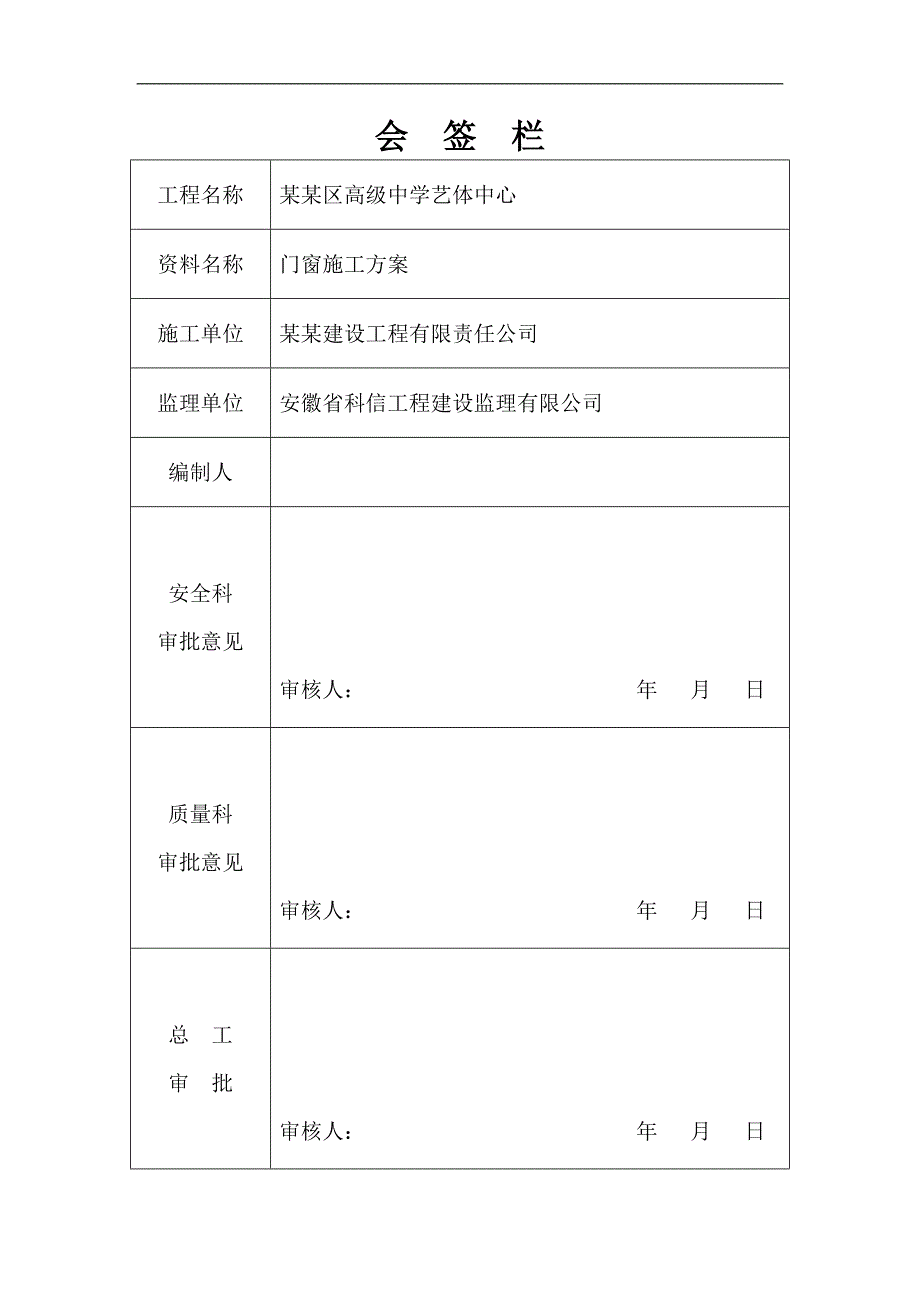

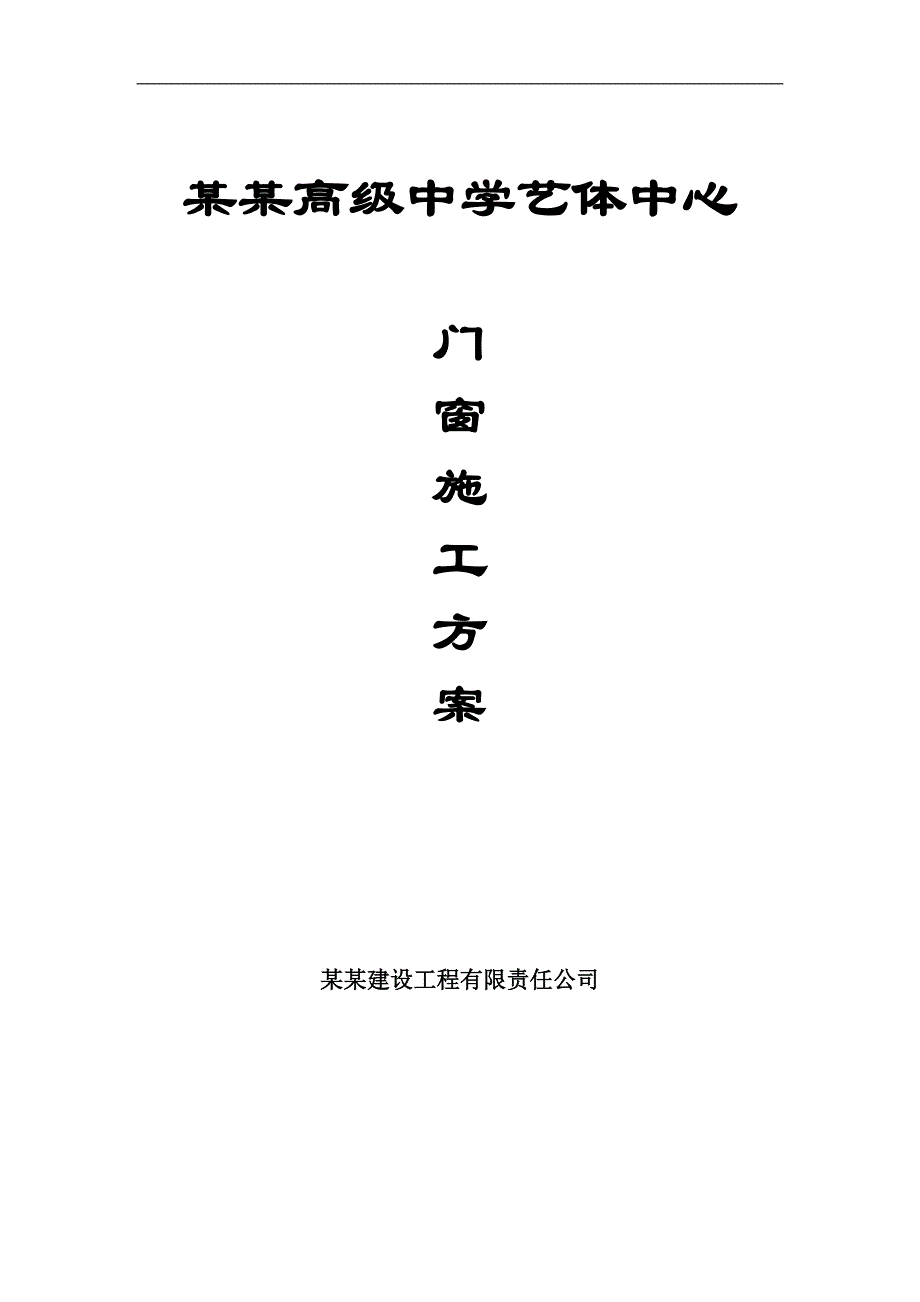

1、某某高级中学艺体中心门窗施工方案某某建设工程有限责任公司会 签 栏工程名称某某区高级中学艺体中心资料名称门窗施工方案施工单位某某建设工程有限责任公司监理单位安徽省科信工程建设监理有限公司编制人安全科审批意见审核人： 年 月 日质量科审批意见审核人： 年 月 日总 工审 批审核人： 年 月 日目 录一、编制依据- 4 -二、工程概况- 5 -三、钢副框制作安装工序- 5 -四、铝合金门窗制作安装工序- 7 -五、质量标准六、施工组织机构- 14 -七、土建配合八、冬雨季施工措施- 16 -九、成品保护措施- 16 -十、铝合金门窗、钢副框工程的淋水防漏方案- 17 -十一、高层铝合金门窗防雷接地
2、十二、安全措施门窗施工方案一、编制依据1、门窗制作、安装工程合同文件2、GB 5824-2008 建筑门窗洞口尺寸系列3、GB/T8479-2003铝合金窗4、GB/T8478-2008铝合金门5、GB50210-2001 建筑装饰装修工程质量验收规范6、GB7106-2008 建筑外窗抗风压性能分级及其检测方法7、GB7107-2002 建筑外窗空气渗漏性能分级及其检测方法8、GB7108-2002 建筑外窗雨水渗漏性能分级及其检测方法9、GB8484-2008 建筑外窗保温性能分级及其检测方法10、GB8485-2008 建筑外窗空气隔声性能分级及其检测方法11、高层民用建筑设计规范12、
3、国家有关建筑工程及门窗规范13、JGJ59-2011 建筑施工安全检查标准 14、JGJ46-2005 施工现场临时用电规范二、工程概况1、工程概况1.1工程名称：某某高级中学艺体中心。1.2本工程位于合肥市某某区亳州路东侧。1.3本工程有地上四层带两层夹层，局部设一层地下室； 主体结构形式为框架结构。基础为独立基础。 1.4 工程范围：四个单体门窗钢附框制作安装工程。施工合同内容包括铝合金门窗的制作安装。1.5 质量标准：合格2、施工重点、难点及施工关键副框下料，焊接以及安装洞口的处理本工程工期紧，任务重，合理布置各班组的交叉施工作业，提高工程质量，降低成本是本工程的难点及施工关键。三、钢副
4、框制作安装工序一）、工艺流程： 测量洞口尺寸下料焊接检查运输到场分运相对位置安装施工检查校正交验。 二）、钢附框主要加工技术及其质量措施： 1、钢附框半成品的制作：生产条件及加工准备：1.1钢附框型材加工下料应在车间内进行，车间有先进的流水生产线和良好的清洁条件。1.2方钢型材进厂，检验其出厂合格证和检查型材是否有扭曲，弯变形的型材。本工程钢副框采用40*20*1.2mm热镀锌方管制作，连接位置采用满焊接方式。1.3用于加工型材的设备，机具应能保证加工的精度要求所用的量具要能达到测量的精度，并且要定期检定。2、检验方法2.1外观质量检测 ：用量具测量相邻构建同一平面度。在自然光线下，目测其它外
5、观项目。2.2钢副框的外形尺寸对角线按GB/T8479-2003的规定。3、安装方案及相应参数要求： 钢副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。3.1本工程钢副框安装是采用先塞口，与建筑物的固定采用10*100/10*60胀塞连接。3.2将不同规格的钢副框搬到相应的洞口旁竖放，依据在洞口的侧边划出的垂直边线确定竖向安装位置。3.3胀塞的安装应符合下列要求：3.3.1检查钢副框上下边的位置，并确认无误后，再安装胀塞。3.3.2胀塞的位置应距副框角，竖梃、横梃固定片之间的间距应600mm。不得将胀塞直接装在横框、竖框的档头上。3.4依据总包单位100mm垂
6、直线向左或右侧返110mm为钢副框竖挺外侧；建筑500mm线控制水平位置，本工程建筑高度分为900、350mm台高，依据建筑500mm线上返400mm、下返工150mm为钢副框下边框底边；进出位置控制依据建设单位下发文件，保证室内结构窗台控制在100mm左右，依据建筑地面200mm线或抹灰完成墙面控制。3.5当钢副框装入洞口时，其上下框中线应与洞口中线对齐；钢副框的上下框四角及中横框的对称位置应用木楔或垫块作临时固定；然后确定安装位置，并调整框的垂直度，水平度及直角度。3.6当钢副框与墙体固定时，先固定上框后固定边框。4、安装后的保护4.1在安装及验收前，应采取防护措施，不得污染。4.2已装框
7、的洞口，不再作运料通道。4.3严禁在框上安装脚手架，悬挂重物，外脚手架不得顶压在框撑上。4.4应防止利器划伤表面，并应防止电，汽焊火花烧伤或烫伤面层。三）、钢副框成品保护措施1、钢副框运输是应妥善捆扎，樘和樘之间用非金属轻质材料垫开，吊运时选择牢靠平稳的着力点，防止互相磨损，挤压扭曲变形，损坏附件。2、钢副框进入施工工地现场后，应在室内竖直排放，底部用方木垫平高于地面100mm以上，严禁与酸，碱性材料一起存放，室内应清洁、干燥、通风。3、禁止人员踩踏钢副框，不得在框上安放脚手架，悬挂重物。经常出入的门洞口，应及时用木板将框保护好，严禁擦碰钢副框产品，防止钢副框变形损坏。四、铝合金门窗制作安装工
8、序 一）、工艺流程：测量窗洞口尺寸下料窗框组装包装窗框上墙安装检查校正窗扇组装玻璃组装门窗扇安装检查校正五金件安装洞口处理清洁交验二）铝合金门窗主要加工技术及其质量措施：1、铝合金门窗半成品的制作：生产条件及加工准备： 1）、铝材加工下料应在车间内进行，车间有先进的流水生产线和良好的清洁条件。2）、甲方指定广深铝材60型材进场，检验其出厂合格证和检查铝型材表面的涂层是否完好无损，有扭曲，弯变形的铝材。 3）、用于加工铝型材的设备，机具应能保证加工的精度要求所用的量具要能达到测量的精度，并且要定期检定。 2、窗框外形尺寸 窗框外形尺寸根据钢副框内径尺寸决定，一般窗框的高度，宽度应比钢副框内径尺寸
9、小3-5毫米每边。3、窗的装配：符合GB50210-2001-5.3的标准。1）、门窗框、扇外形尺寸的允许偏差在1.5mm-2mm之间。2）、门窗框、扇的对角线尺寸之差应不大于3mm-4mm。3）、门窗框、扇组装后铰链部位的配合间隙，其允许偏差为2.0mm到-1.0mm之间。4）、门窗框、扇四周搭接宽度应均匀。平开窗其搭接量的允许偏差小于或等于1.5mm，窗扇装配时应吊高1mm-2mm。5）、门窗框、扇装配后不得妨碍开关功能，窗扇不应翘曲。6）、五金配件安装位置应正确，数量应齐全，安装应牢固。五金配件应开关灵活，具有足够的强度，满足窗的机械力学性能要求。承受往复运动的配件，在结构上应便于更换。
10、7）、密封条装配后应均匀，牢固，接口严密，无脱槽等现象。8）、压条装配后应牢固。转角部位对接处的间隙应大于1mm不得在一边使用两根压条。4、玻璃装配玻璃的尺寸，从门窗框、扇的透光边缘算起，每边搭接应不小于8mm。5、窗的外观 窗的表面应平滑，颜色应基本均匀一致、无裂纹、无气泡，接缝平整，不得有影响使用的伤痕，杂质等缺陷。6、检验方法1）、外观质量检测 用量具测量相邻构建同一平面度。在自然光线下，目测其它外观项目。2）、门窗框、扇外形尺寸对角线按GB/T8479-2003的规定。7、安装方案及相应参数要求： 门窗框的安装必须牢固。采用5*45或5*40加强自攻钉安装，窗框中挺连接处要采用木屑或硬
11、物垫实方可连接螺丝。施工工具采用手枪钻，应注意螺丝连接适中，避免过紧和过松的现象。1）、本工程窗框安装是采用后塞口，铝合金安装在钢副框内侧，与钢附框连接采用加强自攻钉连接。安装位置为铝合金内侧面与钢副框内侧边平齐。2）、将不同规格的门窗搬到相应的窗口旁竖放，依据在窗框的上下边划出的中线确定安装位置。3）、螺丝的安装应符合下列要求：a、检查窗框上下边的位置及其内外朝向，并确认无误后，再打安装孔。b、安装孔距的位置应距窗角，中竖梃，中横梃安装孔之间的间距应500mm。不得将安装孔直接打在中横框，中竖框的档头上，采用4.5钻头打孔。4）、测出各窗口中心线，并应作出标记。5）、当窗框装入钢附框洞口时，
12、窗的上下框四角及中横框的对称位置应用木楔或垫块作临时固定；然后确定安装位置，并调整窗框的垂直度，水平度及直角度。6）、当窗与钢附框固定时，先固定上框后固定边框，固定方法采用加强自攻钉固定。7）、玻璃安装应符合下列要求：a、玻璃不得与玻璃槽直接接触，并应在玻璃四边垫上不同厚度的玻璃垫块。b、将玻璃装入框扇内，然后用玻璃压条将其固定。8）、安装五金件，铰链及锁扣后，应压实压条。9）、安装后的保护a、在安装及验收前，应采取防护措施，不得污染。b、已装框，扇的洞口，不再作运料通道。c、严禁在门，窗框，扇上安装脚手架，悬挂重物，外脚手架不得顶压在门，窗框，扇或窗撑上，并严禁蹬踩窗框，窗扇或窗撑。d、应防
13、止利器划伤表面，并应防止电，汽焊火花烧伤或烫伤面层。e、立体交叉作业是，门、窗严禁碰撞。8、洞口的处理 洞口使用发泡填充剂处理，发泡剂只能用在窗框上口，任一测面与墙体的连接缝里（缝隙在5mm以上的施打发泡胶）。9、 隐蔽验收 1）、对需要隐蔽部分做好隐蔽记录。2）、会同业主，监理，总包方质监部门对隐蔽部位逐项进行检查验收。3）、相关单位和人员在隐蔽检查验收记录上签字盖章。10、 清洁，交验二）、铝合金门窗成品保护措施1、铝合金门窗运输是应妥善捆扎，樘和樘之间用非金属轻质材料垫开，吊运时选择牢靠平稳的着力点，防止门窗互相磨损，挤压扭曲变形，损坏附件。2、铝合金门窗进入施工工地现场后，应在室内竖直
14、排放，产品不能接触地面，底部用枕木垫平高于地面100mm以上，严禁与酸，碱性材料一起存放，室内应清洁、干燥、通风。3、铝合金门窗装入洞口就位临时固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包好扎好，再进行门窗框与墙体安装缝隙的填嵌密封和洞口墙体表面装饰等施工，以防止水泥砂浆，灰水，喷涂材料等污损铝合金门窗表面。在室内外湿作业未完成前，不得破坏门窗表面保护材料。4、进行焊接作业时，应有措施，防止电焊花损坏周围的铝合金门窗型材，玻璃等材料。5、禁止人员踩踏铝合金门窗，不得在铝合金门窗框上安放脚手架，悬挂重物。经常出入的门洞口，应及时用木板将门框保护好，严禁擦碰铝合金门窗产品，防止铝合金门窗变形损坏。6、铝合金窗清洁时，保护胶纸要妥善剥离注意不得划伤，防止划花铝合金表面氧化膜。五质量标准(1)保证项目：1)铝合金门窗及其附件质量必须符合设计要求和有关标准的规定。2） 合金门窗的安装位置、开启方向必须符合设计要求。3)铝合金安装必须牢固，预埋件的数量、位置、埋设连接方法必须符合设计要求。4)铝合金门窗与非不锈钢紧固件接
