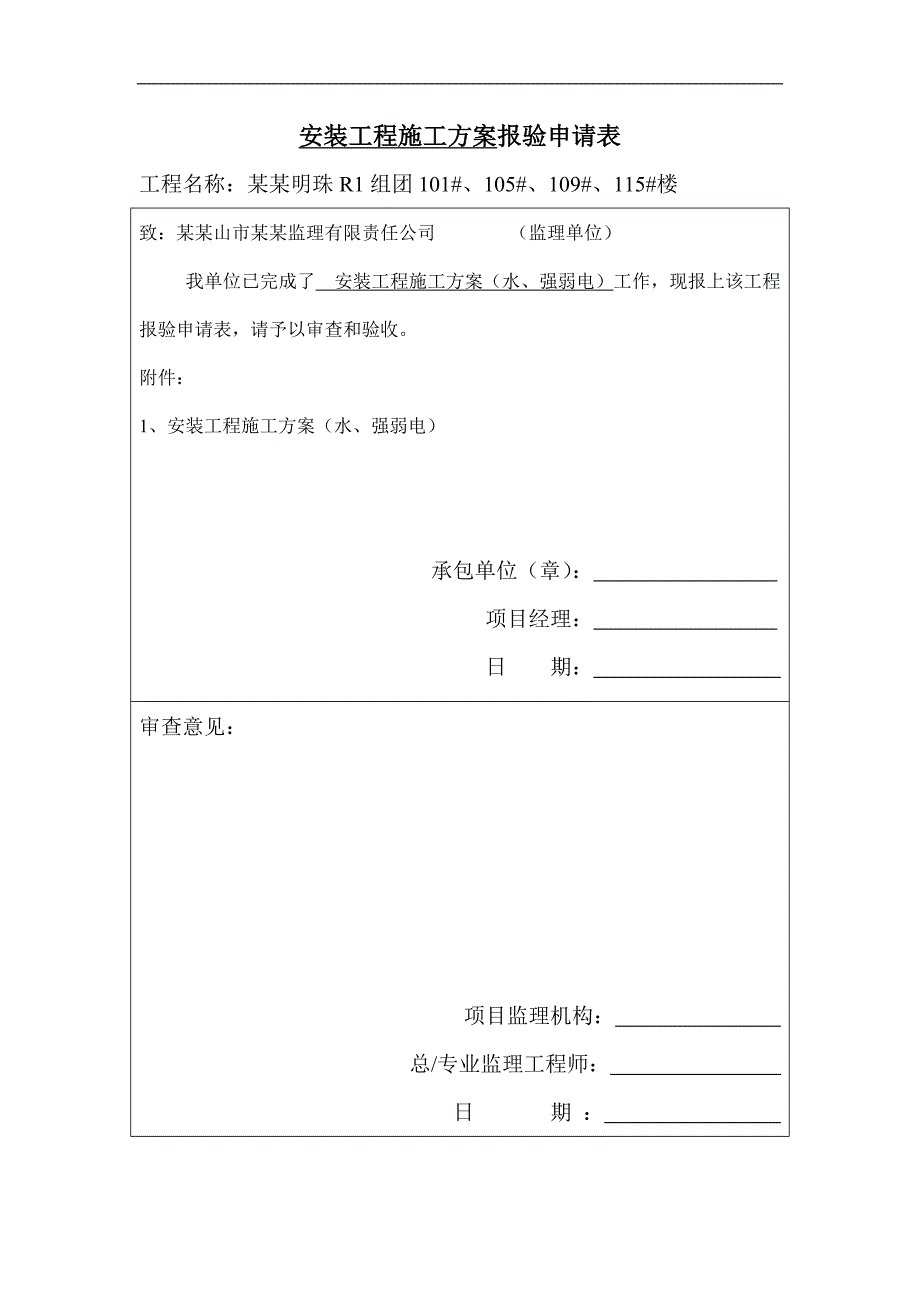

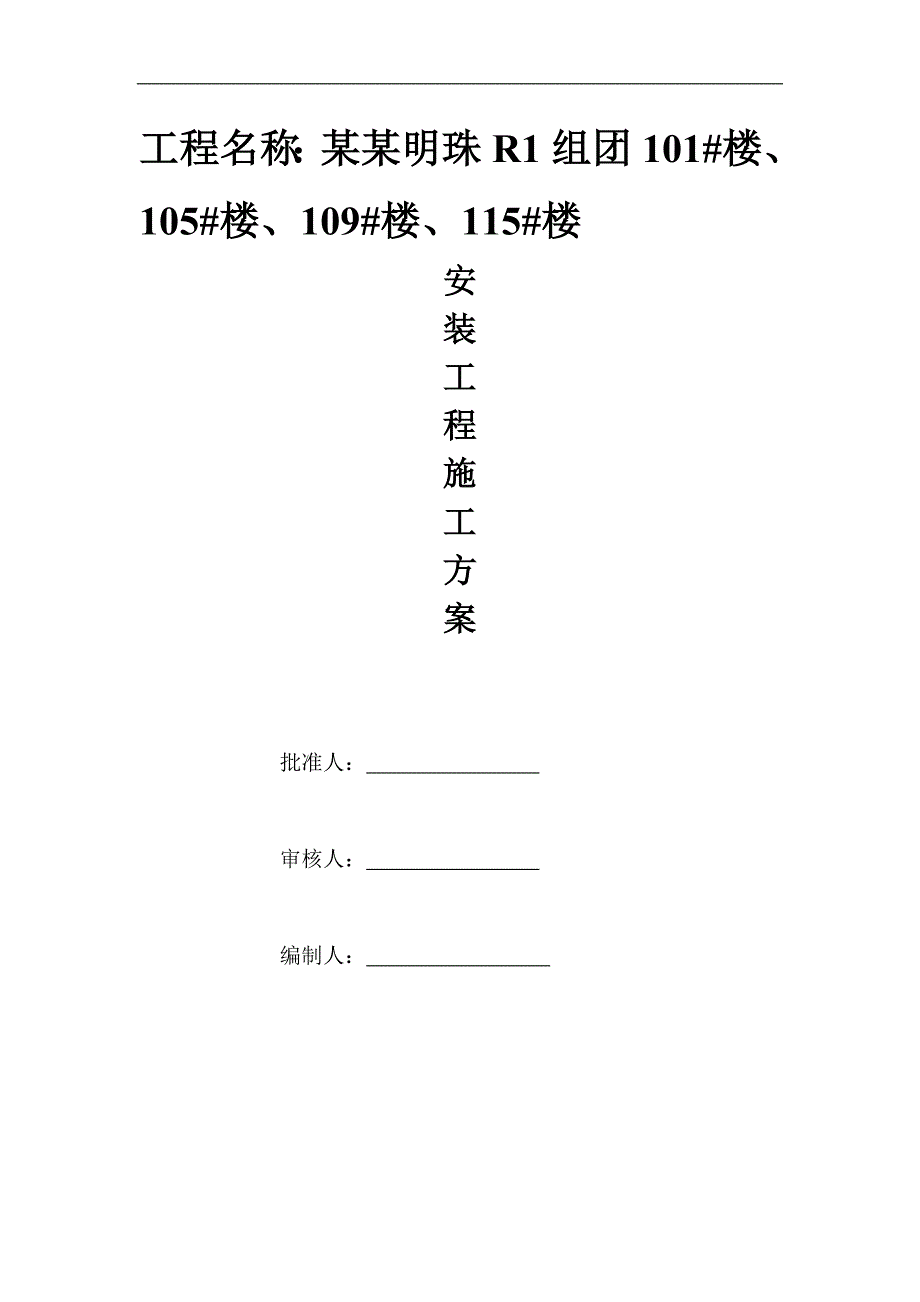

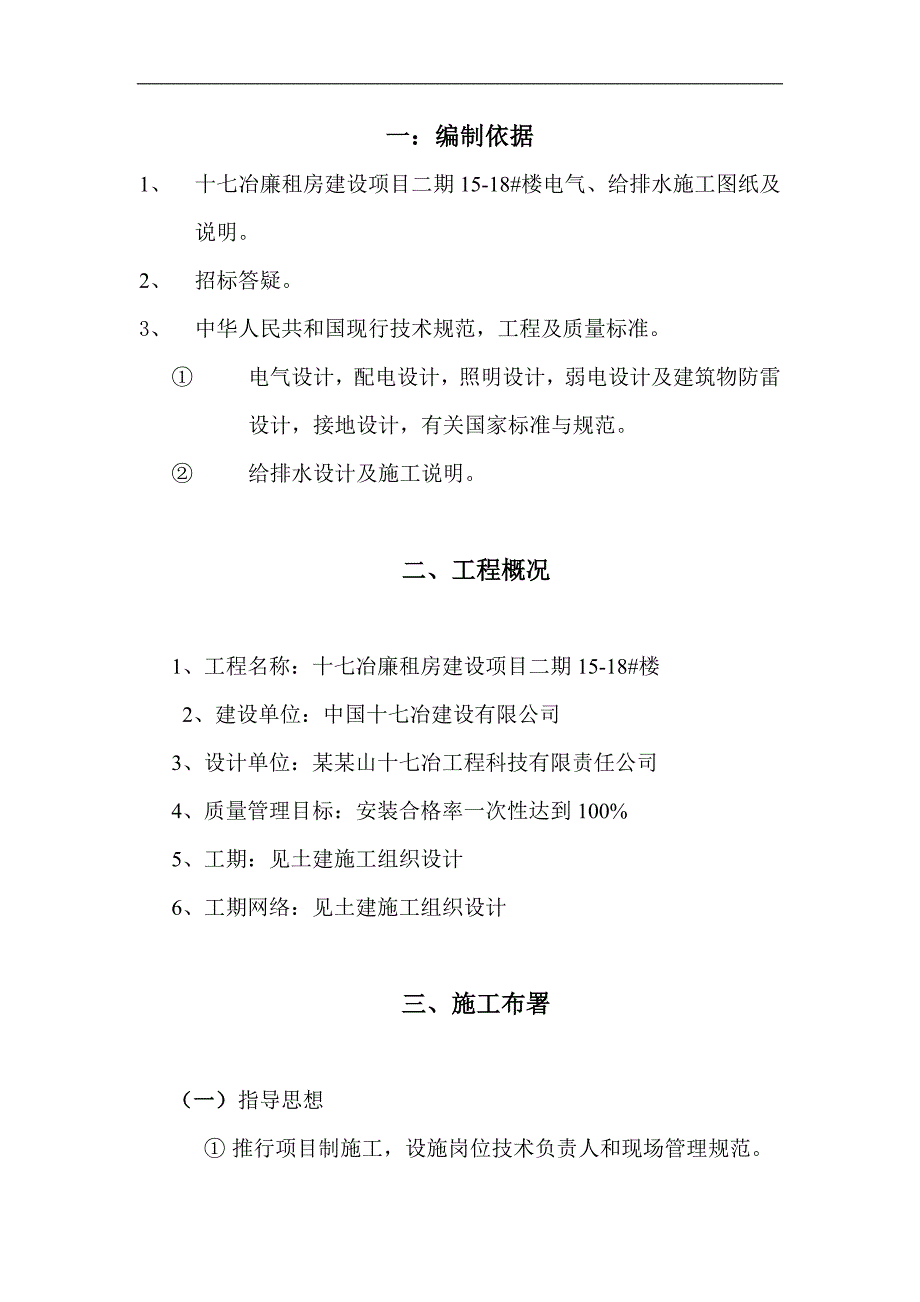

1、安装工程施工方案报验申请表工程名称：某某明珠R1组团101#、105#、109#、115#楼致：某某山市某某监理有限责任公司 （监理单位） 我单位已完成了 安装工程施工方案（水、强弱电）工作，现报上该工程报验申请表，请予以审查和验收。附件：1、安装工程施工方案（水、强弱电）承包单位（章）： 项目经理： 日 期： 审查意见： 项目监理机构： 总/专业监理工程师： 日 期 ： 工程名称：某某明珠R1组团101#楼、105#楼、109#楼、115#楼安装工程施工方案 批准人： 审核人： 编制人： 一：编制依据1、 十七冶廉租房建设项目二期15-18#楼电气、给排水施工图纸及说明。2、 招标答疑。3、
2、 中华人民共和国现行技术规范，工程及质量标准。 电气设计，配电设计，照明设计，弱电设计及建筑物防雷设计，接地设计，有关国家标准与规范。 给排水设计及施工说明。二、工程概况1、工程名称：十七冶廉租房建设项目二期15-18#楼 2、建设单位：中国十七冶建设有限公司3、设计单位：某某山十七冶工程科技有限责任公司4、质量管理目标：安装合格率一次性达到100%5、工期：见土建施工组织设计6、工期网络：见土建施工组织设计三、施工布署（一） 指导思想 推行项目制施工，设施岗位技术负责人和现场管理规范。 贯彻质量体系系列标准，坚持企业质量管理，建立过高、完善质量体系和工程质量保证体系，并整体有效进行。 发扬企
3、业精神，坚持企业质量方针，严格执行企业公布的质量体系文件，优质、高速、安全、文明地组织施工，确保工程质量优良。（二） 施工组织 项目部选定懂技术、懂管理，善于协调的合格项目经理，组成精干的项目班子。 项目部水电班组组织机构图：项 目 负 责 人技 术 负 责 人质 量 责 任 人质 检 员安 全 员计 划 统 计 员水 卫 工 长电 气 工 长实 验 专 班 长资 料 员器 材 负 责 人设 备 专 业 班 长各 班 组 兼 职 质 安 员各 专 业班 长四、施工准备（一）管理人员、劳动力安排：日期日期（以施工之日起）1510152025管理人员111111管道工222333电工444555电
4、焊工111222（二）施工机具：序号名称规格及精度单位数量1电焊机B*1-315KVA台22套丝机台23试压泵SB-36/25台24冲击锤把55切割机台16热熔机台27万用表VC203MF14只48兆殴表ZC29B-2只五、施工管理措施（一）技术管理措施：项目技术负责人，各专业施工人员应对图纸进行深化、熟悉、提出疑问并在图纸会审及设计交底时予以解决。对进入本项目施工人员，均要求达到一定 的技术等级，且具有相应的操作技能，做到持证上岗。推行岗位技术负责制，逐步进行施工交底，分层次检查落实，技术交底时应明确提出各专业准备施工、进行过程中的特殊工序，关键或需要工序。提高机械化施工程度，增加机械加工的
5、工作量，减少零星拼装的工作量，努力降低一线工人的劳动强度。由于安装工程的特殊性，施工时与其他单位的协调配合显得尤为重要，即以对该工程必须实行科学管理，重视施工过程中的客观调控和协调配合，对质量管理全方位的动态控制，才能确保优质、高速的完成该项目工程。（二） 质量管理措施1、质量目标：合格 2、质量保证措施：为确保拟定质量目标的实现，本工程部特定如下保证质量措施。按照质量系统标准制定可行的质量 保证计划，建立以项目经理为首的质量班子。工序质量控制实行“三检制”即自检、互检、交检（专检），质量记录落实、准确、齐全、具有可塑性，项目经理是质量负责人，由质检员检测、监督。所有的施工材料必须按工程安装“
6、质量计划”进行控制。材料进场应同建设单位、监理单位、厂家对材料进行认真检查，材料名称、规格是否符合设计要求，资料是否齐全，材料表面是否破损，检测结果是否符合要求，并做好记录。（三）、工期控制措施本公司施工人员技术力量雄厚、设备齐全、机械化程度高，可以满足本工程的施工工期和质量要求。充分考虑人力及任务的平衡，合理安排各工序，在确保质量和安全的前提下，把工期抓上去。（四）安全及文明施工管理措施：（见土建工程安全及文明施工管理措施）（五）工程保修和售后服务：安装工程在规定的保修期内，如发现 安装质量问题，承诺立即派人（24小时内）到现场处理，直到用户满意，有规定的保修期外，安排时间对用户进行回访，了
7、解使用情况，以及工作质量。执 行 标 准一、GB50303-2002建筑电气工程施工质量验收规范二、GB50242-2002建筑给水、排水及采暖工程施工质量验收规范三、GB50243-2002通风与空调工程施工质量验收规范四、GB50300-2002建筑工程施工质量验收统一标准给排水施工方案一、 安装设计概况排水系统采用PVC胶水粘接本工程系统；给水系统：水表箱以外管道为镀锌管，以内为PP-R管，热熔连接；一户一表，集中水表箱放在一层楼梯间边；给水管道暗装。设计系统设计要求系统做法管线类别上水给水采用市政供水系统热熔连接PP-R管下水污废合流系统胶粘接立管、支管UPVC雨水外排水系统胶粘接UP
8、VC二、施工工序图纸自审、会审技术交底安装准备（管道选料、预制加工、防腐处理） 测量定位 配合土建预留各类孔洞、预埋套管 排谁管道安装、给水管道安装 消防管道安装 给水设备安装 管道、设备调试：管道水压、闭水、冲洗、通水实验 卫生器具安装 竣工验收三、主要施工方法及质量保证措施（一）排水系统管道安装：1、工艺流程：安装准备 预制加工 干管安装 立管安装 排水配件安装 管道通球实验2、主要施工方法：（1）、排水系统采用UPVC管材，PVC胶水粘接。（2）、管材及管件应符合建筑排水用硬聚氯乙烯管材和管件（GB5836-86）的规定，粘接剂应选用相应厂家的产品，不得混用。（3）、严格按设计的标高和坡
9、度进行施工，排水水平管应按DN50-70：i003；DN100i0025的要求放坡，严禁倒坡。（4）、横管与横管、横管和立管的连接，应用45度三通加45度弯头的形式或90度弯斜三通，立管与排出管部的连接，应采用两个45度的弯头，所有排水横管设置时，排水横管接入立管的三通中心应设置在距顶棚025M处，变径一律采用管顶平接法，变径或坡度一致。（5）、按设计要求及施工规范设置检查口、伸缩节、清扫口、立管应垂直、横管应顺直，在每层水流汇合管件（三通、四通）下段5cm处设伸缩节一个，横管大于2M小于4M设伸缩节一个，大于4M设伸缩节两个，立管在每层距地坪1M处设检查口一个，横管接头大于三个排水点的端头配
10、件设检查口一个。（6）、管材和管件粘合前用棉纱沿管内侧和插口外侧擦拭干净，如表面仍有油污，用棉纱醮丙酮清洁剂擦净，用毛刷涂抹粘接剂，先涂抹承口，后涂抹插口，随即用力垂直插入，将插口稍做转动，粘接后立即益处的粘接剂擦拭干净。（7）、管子插入应注意保持管子的同轴度，管端插入承口的深度不得小于：DN5031mm,DN7444mm,DN10061mm,DN12569mm,DN15080mm.(8)、管道支、吊架、托架的安装一律使用UPVC管卡与管道接触紧密、牢靠，排列整齐。立管的固定支架每层设置两个，上下对称设置，DN5012M，DN7515M，DN10020M，DN12520M。横管长度大于50mm
11、的应有吊架固定，通常横管落水口处（三通、弯头）应有吊架或托架，横管固定间距：DN5005M，DN75075M，DN10011M。（9）、排水立管穿楼板及圈梁处均设防水套管，补预留孔洞时，不能一次成型，要分层次、多数灌浆。初座便器、地漏外，其他所有立管之间间隙用防水材料封堵，穿越基础内 的管道应紧贴套管下口，上部留空。（10）、座便器排水登高管出地坪高度不得小于20mm。（11）、通气管必须伸出屋面，中间不得有管箍接头，其顶端应设通气帽，以防杂物进入管道。（二）、给水系统管道安装：1、工艺流程：安装准备 预制加工 干管安装 支管安装 管道试压 管道冲洗 闭水实验 通水实验2、主要施工方法1、管材
12、、管件进入现场必须具有严格的检验，并具有质保书。2、预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得尺寸预制加工断管、上零件、调直、校对，按管段分组编号。切断管子，必须使断面垂直与管轴，管子切割一般使用管子剪或管子切割机。3、PP-R管为热熔连接，熔接连接管道的结合面应有均匀的熔接圈，不得出现局部熔腐或熔接圈凹凸不均匀现象。4、管道嵌墙安装时，应配合土建预埋管，当尺寸走向不明时，用机械刨槽进行暗敷，槽应顺通，侧壁与管外壁净距不应小于15mm,槽深为管径加30mm;管道在墙槽内不得扭曲，管卡间距取1200mm1500mm;管道安装结束，经二次试压合格后，用M10水泥砂浆进行固定。5、管道明敷时，必须设置管卡和吊架，管道支、吊架、托架的安装应与管道接触紧密、牢靠，排列整齐。给水立管距顶棚、地面09M处设管卡各一个，给水横管在距三通或弯头处均需设管卡。采用金属管卡和吊架时，金属与管之间用橡皮进行隔离，管道支架最大间距可按下表确定。塑料管及符合管道支架的最大间距管径间距162025324050637590100最大间距（M）立管0.70.91.01.11.31.61.82.022.4水平管0.50.60.70.80.91.01.11.21.
