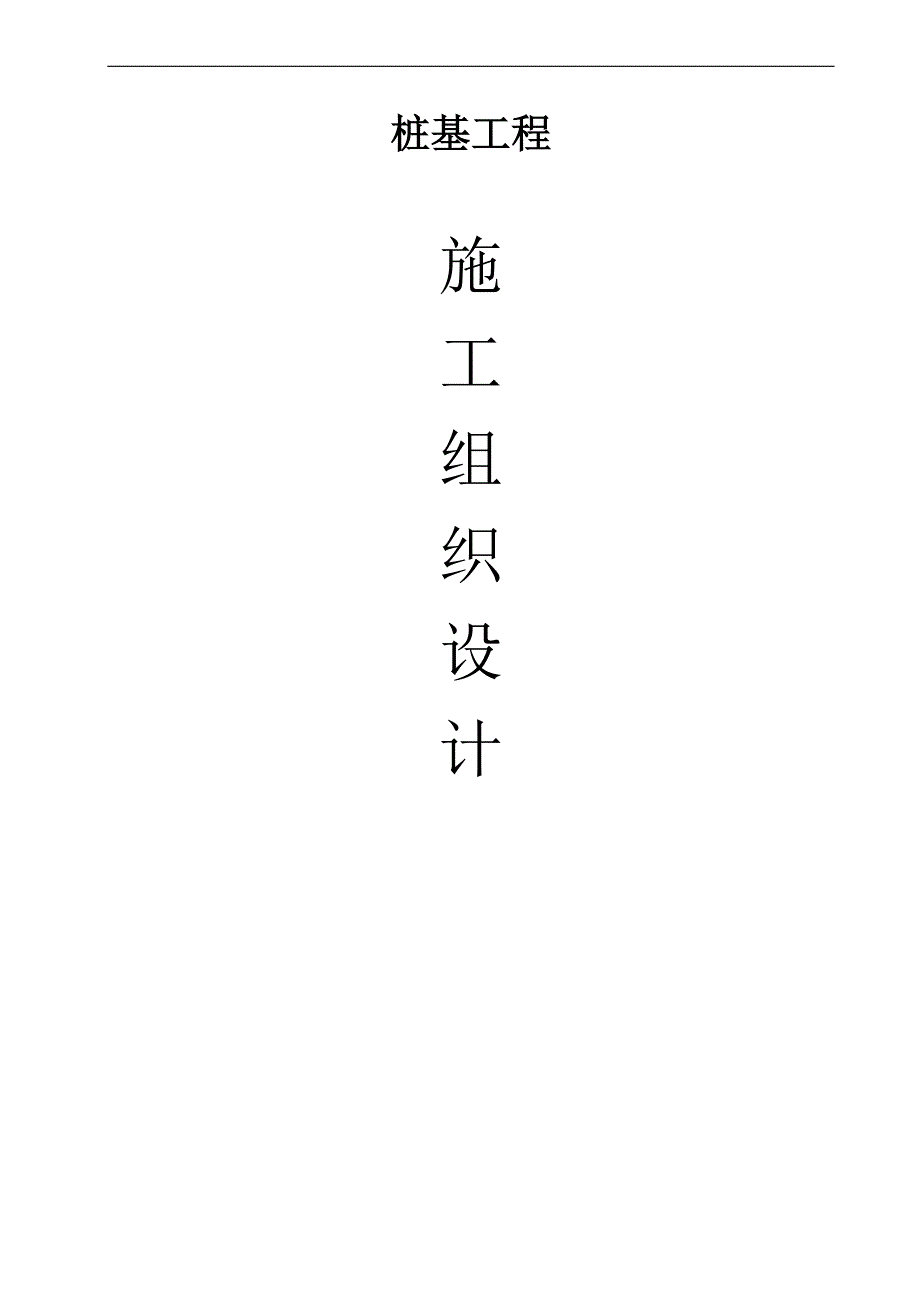

1、桩基工程施工组织设计目 录第一章 桩基分项工程概况第一节 工程概况第二节 设计技术要求、工程质量控制标准与施工条件第二章 施工部署第一节 施工策划第二节 施工协调第三节 施工准备第四节 竣工验收第五节 资料管理第三章 施工进度计划和保证措施第一节 进度计划第二节 工期保证措施第四章 管理体系与劳动组织第五章 施工材料供应计划第六章 主要施工工艺、施工方法和技术措施第一节 钻孔桩施工流程第二节 流程工序简解第七章 施工机械设备第八章 工程施工质量保证措施第一节 本工程质量目标第二节 管理组织保障措施第三节 质量保证相关内容第四节 施工质量控制措施第九章 项目组织管理第一节 施工指挥部第二节 项目
2、经理部第十章 安全生产、文明施工、环境保护措施第一节 安全生产目标及措施第二节 文明施工措施施 工 组 织 设 计第一章、桩基分项工程概况第一节、工程概况 拟建的xx商品住宅位于杭州钱塘江北岸冲积平原、XX北侧，XX东侧，XX南侧，西南临XX。拟建建筑物为5栋22-29层住宅，采用框架-剪力墙结构，1栋3层超市、1栋3-4层幼儿园及部分2层配套公建，本项目设2层地下室。本工程重要性等级为二级，场地等级为二级，地基等级为二级，岩土工程勘察等级为乙级。本工程0.000米相当于绝对标高6.7000米。本工程由XX设计，基础采用钻孔灌注桩。钻孔灌注桩采用浙江省建筑标准设计结构标准图集钻孔灌注桩图集号：
3、2004浙G23。工程桩以8-2泥质粉砂岩作为桩基持力层，进入持力层不小于是1米，有效长度约58米；抗拔桩至3-3粉质粘土夹粉土，有效长度约20米，桩直径分别为600、700，800，具体如下表。桩类桩径（mm）数量（根）有效桩长（m）单桩坚向承载力特征值（KN）工程桩600347582420工程桩700257583300工程桩80059584300抗拔桩60045820590（抗拔）第二节、设计技术要求、工程质量控制标准与施工条件A、设计技术要求与工程质量控制标准1、设计技术要求 除按JGJ94-2008建筑桩基技术规范技术要求施工外，设计提出如下技术要求：、在钻孔深度达到设计要求后，应进行
4、清孔，孔底沉渣厚度不得大于50mm，要求反复循环清孔。孔径误差及钻孔垂直度偏差应符合施工规范要求。在测得孔底沉渣厚度符合要求半小时内必须灌注水下混凝土。、桩身砼强度等级为水下C30。、桩身水下混凝土应连续灌注，整根桩的灌注时间不应超过4小时，如有间歇不应超过半小时。、桩身混凝土灌注充盈系数不得小于1.15。、桩内的钢筋笼在制作、运输和安装过程中应采用适当措施，防止出现不可恢复的扭转、弯曲。起吊安放钢筋笼时，钢筋笼应保持垂直。对准孔位，扶稳后缓缓下沉，避免碰撞孔壁。2、工程质量控制标准（1）、建筑桩基技术规范（JGJ94-2008）（2）、混凝土结构工程施工质量验收规范（GBJ50204-200
5、2）（3）、建筑地基基础工程施工质量验收规范（GB502022002）3、本工程质量目标：工程质量符合设计及施工规范要求，质量等级为合格。B、施工条件1、地质条件该工程由XX勘察。勘察场地位于XX北侧，XX东侧，XX南侧。根据钻探的揭露和对静探资料分析，按地基土时代成因、物理力学性质特征差异，将场地内地基土分为8个工程地质层，13个工程地质亚层。现分述如下：1、填土：灰黄色-灰黑色，松散，湿，含植物根，以粉土为主, 局部有碎石和砼块、建筑垃圾、生活垃圾，不均匀；2、粉土：灰黄色，稍密，很湿，含云母，切面粗糙, 干强度低, 韧性无,摇震反应迅速；3-1、粉土：黄灰色-灰色，稍密，很湿，含云母、腐
6、植质，切面粗糙,干强度低，韧性无，摇震反应迅速；3-2、粉土夹粉砂：灰色，中密-稍密，很湿，含云母，切面粗糙，干强度低，韧性无，摇震反应迅速；3-3、粉质粘土夹粉土：灰色，稍密，很湿，软塑-流塑，含云母、贝壳、腐植质，切面粗糙，干强度低，韧性无，粉土有摇震反应，粉质粘土呈软塑或流塑状，层状结构明显；4-1淤泥质粘土：灰色，饱和，流塑，含腐植质、贝壳，切面光滑-稍光滑，干强度中，韧性中，无摇震反应，夹薄层粉土和粉砂；4-2、淤泥质粉质粘土：灰色，饱和，流塑，含贝壳、腐植质，切面光滑-稍光滑，干强度中，韧性中，无摇震反应.；5、粉质粘土：灰褐色，很湿，软塑-流塑，含贝壳、腐植质，切面光滑-稍光滑；
7、干强度中；韧性中，无摇震反应；6-1、中 砂：灰色，中密，很湿，切面粗糙，干强度无，韧性无，含少量砾石；6-2、圆 砾：棕黄色-灰色，中密，湿，含腐植质、粘性土，砾径0.2-2cm为主，砾石含量约占50%左右，砾呈亚圆形为主，以石英质和凝灰岩质为主，少量颗粒较大，其余以砂和少量粘性土充填；7、含砾粘性土：灰黄色-灰绿色，稍湿，可塑-硬可塑，切面稍光滑，干强度中-高，韧性中-高，无摇震反应，夹砾石角砾；8-1、泥质粉砂岩（全风化）：肉红色-灰白色、砖红色，稍湿，已风化成砂土状，用手可折断，捏碎，干钻易进；8-2、泥质粉砂岩（强风化）：砖红色，稍湿，岩芯结构清晰，呈短柱状-柱状，用手可掰开，干钻不
8、易进，岩芯浸水后软化严重，用手可捏碎呈粉土状；岩石饱和抗压强度较低。第二章 施工部署第一节 施工策划根据本工程施工条件，结合我公司的技术水平、机械装备和施工经验，同时考虑现场配备用水、用电条件，为确保施工工期，我公司将配备足够且性能良好的机械设备，科学合理的安排各项工序，组织流水施工确保质量按期完成施工任务。第二节 施工协调根据业主总体要求，为顺利完成任务，做好各种协调工作极为重要。1、与业主协调：对用电、用水施工道路等关键环节，在业主的统一安排下，我们应做好协助工作。2、与监理工程师的关系：接受监理工程师的监理，对监理工程师的建议和整改通知，我们将虚心接受，并及时整改。确保工程质量和施工进度
9、。3、与专业供应商的协调：主要材料是商品砼、钢筋等。我们将制定严密的供货计划。并及时要求供应商供货，尤其是商品砼，每天消耗较大，计划更应严密及时。对供应的产品、材料及时进行复检。确保所供应的物资满足设计和规范要求。第三节 施工准备一、生产准备1、办理夜间施工许可证及有关手续。2、组织人员设备进场，平整场地，搭建临设，树立安全牌，布设防火设施。3、挖好泥浆池：根据现场施工情况，开挖废浆池，废浆循环池，大废浆池大小约为8m10m2.5m，小废浆池大小约为2m3m1.5m，用3PN泥浆泵通过200的有法兰钢管把废浆排出场外，最后运至外地。4、平整好材料堆放和钢筋笼制作场地。5、安装好临时用水、用电。
10、6、落实好钢筋、商品砼等材料供应商。确保施工材料及时进场，做好开工前的一切材料准备工作。7、对地下障碍物严重区域进行预先探挖处理。及时与业主、监理联系，及早采取措施。8、浇筑或垫实场内临时施工道路，以使砼车能顺利进出。9、开工前对所有设备进行检测维修。二、技术准备1、根据钢材、商品砼等用量预算，做好供货计划，在开工前到有资质试验室做好原材料检测工作。2、根据施工总图，检测建筑灰线，做好控制点和水准点的检测和引测工作。3、组织技术人员认真学习，熟悉施工图纸，吃透设计意图。4、组织施工人员，操作人员进行施工图纸、技术、安全规程交底。5、及时组织自审，参加图纸会审及并时向设计提出，需设计进一步明确的
11、问题。6、做好开工前的有关技术资料报表等准备工作。三、夜间施工作业照明为确保夜间施工的照明，在现场需安装大碘灯，根据现场实际情况布置。每台桩机配备碘钨灯。大门口安装1只碘灯照明，并安装适当的碘钨灯增加照明亮度。危险区域，设警戒标志。四、雨天施工从业施工场地设排水沟。下雨天，派专人进行排水检查，确保排水顺畅，以防止施工场地积水。施工作业人员配备雨鞋雨衣。钢筋笼制作场地搭设石棉瓦棚。雨天施工时，应注意电器的防潮保护，以防止触、漏电事故的发生。尽量避免在雨中焊接钢筋笼，必要时在钢筋笼上采取防雨措施，以保证钢筋笼的焊接质量。第四节 竣工验收 工程施工完毕3天内，所有桩机全部退场。在基础开挖期间，我公司
12、将派专人值班。根据总包方的挖土凿桩进度，随时会同监理、检测单位进行桩位复核，桩身动测等一系列验收工作。做到施工一块，验收一块，最后将竣工资料按要求汇编成册。第五节 资料管理1、施工过程中资料员负责整理、保管日常的技术资料，并对技术资料的准确性和完整性把关。2、工程完工及竣工验收前，资料员做好技术资料的汇总并装订成册。3、竣工验收阶段，项目技术负责主持工程质量的自检和竣工报告的编写，项目经理负责工程交付的防护工作。4、竣工验收通过后，填写竣工报告和工程交工验收书，并请有关单位人员签字、盖章。5、工程资料归档内容按要求提供有关正式资料。第三章 施工进度计划和保证措施第一节 进度计划本工程钻孔灌注桩
13、约为1160根，本工程工期在现场用电满足设备用电的情况下，目标工期是80日历天。根据设计桩型、工作量和有关情况，考虑到现场施工条件、工程地质、地层钻进的可行性，现场供电、供水等情况，并结合对施工工艺流程各环节的时间配合进行全面分析和测算后，得出的基本数据为：钻孔灌注桩平均每台钻机每天可完成桩长约58m的的工程桩一根，或者完成桩长约20米的抗拔桩2根。本工程选用13台GPS-10型钻机，具体安排如下：按平均每台钻机每天可完成1根工程桩计算，完成全部665根工程桩约55天，另外完成500根抗拔桩（含支撑桩）约20天，加上不可预见因素影响，完成所有钻孔灌注的施工共需80天。详见进度计划表。第二节 工
14、期保证措施一、确保工程进度的主要管理、技术措施1、充分做好施工准备工作。按照施工组织体系成立项目经理部，全体人员到岗。2、项目部有关人员每周参加由业主、监理单位召集的例会，及时协调各方面关系，解决一周出现的问题。紧急情况及时召开会议进行解决。3、充分发挥我公司施工中的技术，管理优势，合理安排调度桩机。确保工期的实现。二、施工进度计划的控制1、每天根据完成的情况与计划对比，发现差距，立即寻找原因，详细分析工序时间。2、每周进行总结，根据周计划的对比，发现差距及时调整设备的投入或方案上的变化。以求目标工期的实现。三、保障措施1、根据总进度计划，详细制定出相应的材料供应、劳动力、辅助设备等一系列保障
15、计划。分别由专职人员来负责。2、材料供应以计划为原则，同时具备一定的应变能力，对于市场上紧销材料，配件及需自行加工的构配件，须超前编制落实。3、劳动力应根据桩基工程的施工特点配备。以满足现场的需要。4、所有单位均应以保证顺利生产为前提。 四、针对性措施1、据总体部署的情况，再进行细化，拟定各机台的行走路线，交通路线，使场地始终能够充分利用，各机台有序高效地工作，避免钻机“撞车”和无谓的钻机移位，使整个施工现场处于动态管理之中。2、加强工程施工技术管理，针对本工程钻孔桩深、位置分布等特点，合理地选择机械设备，调整钻头结构，提高钻头的钢性强度，必要时配备钢砂加重器，以保持钻具的稳定，同时按照地层的变化，及时变更钻进工艺参数，保证一次性成孔率。3、对进场的所有钻机全面检查，杜绝病旧钻机进场，并备足配件。必
