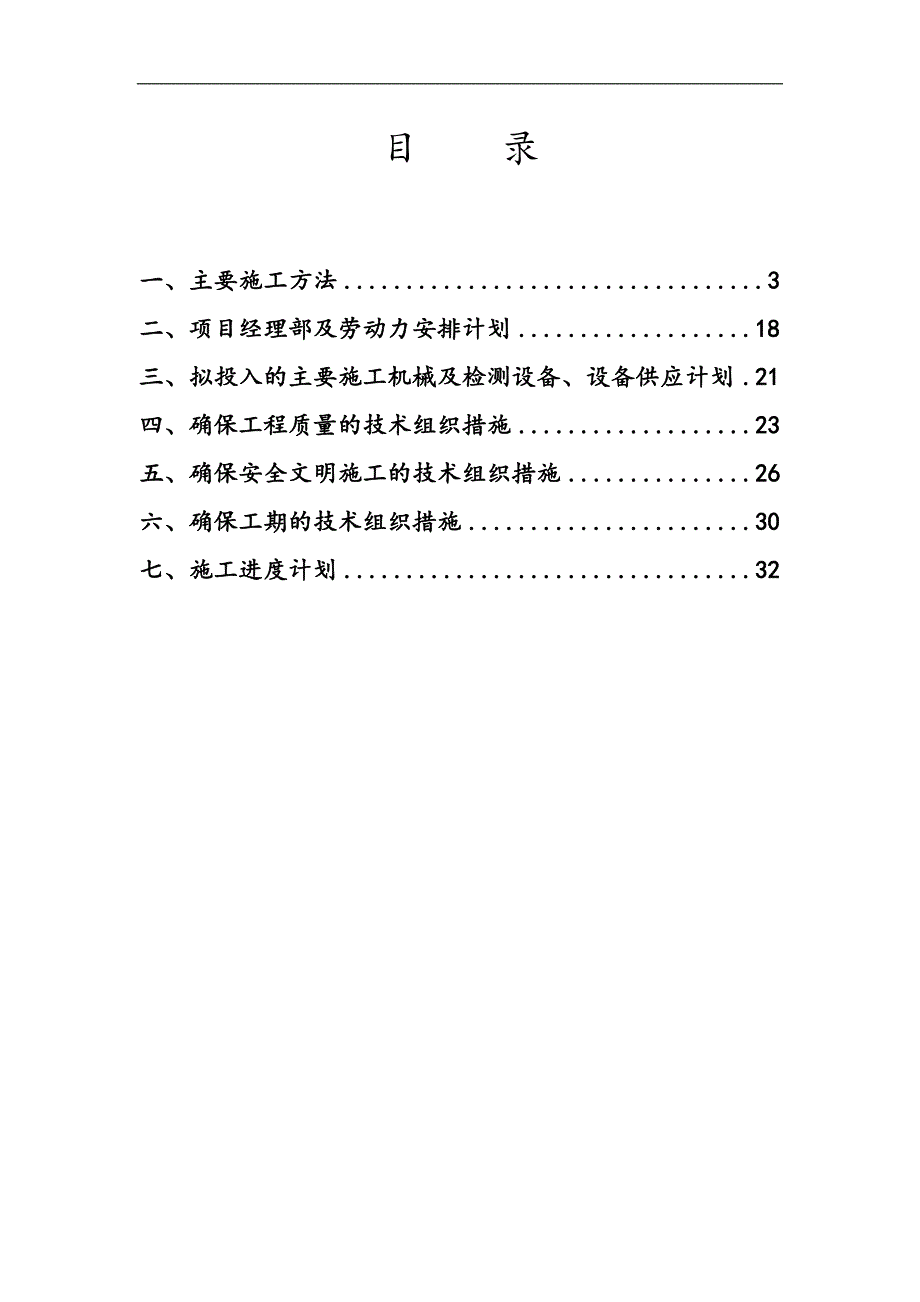

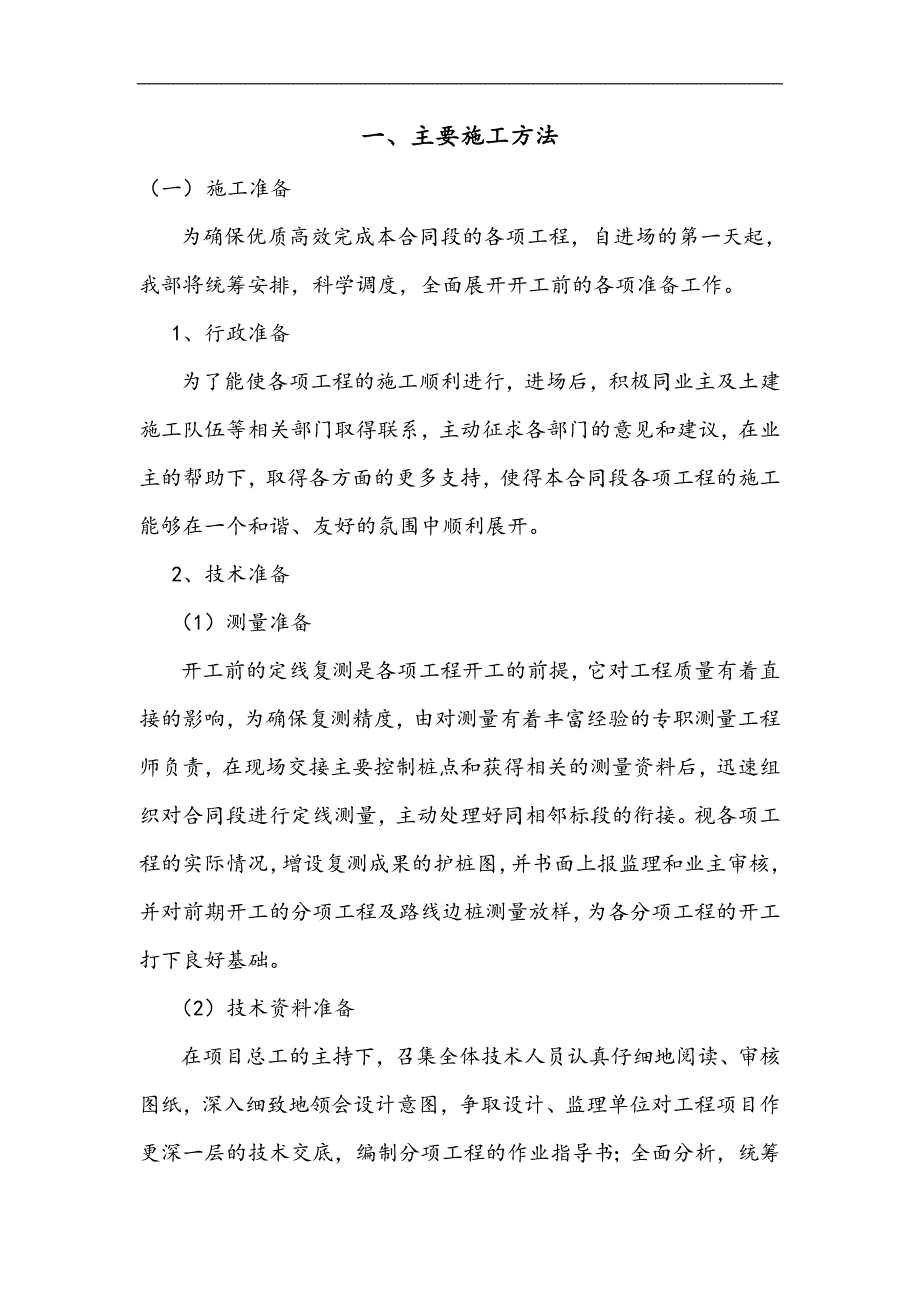

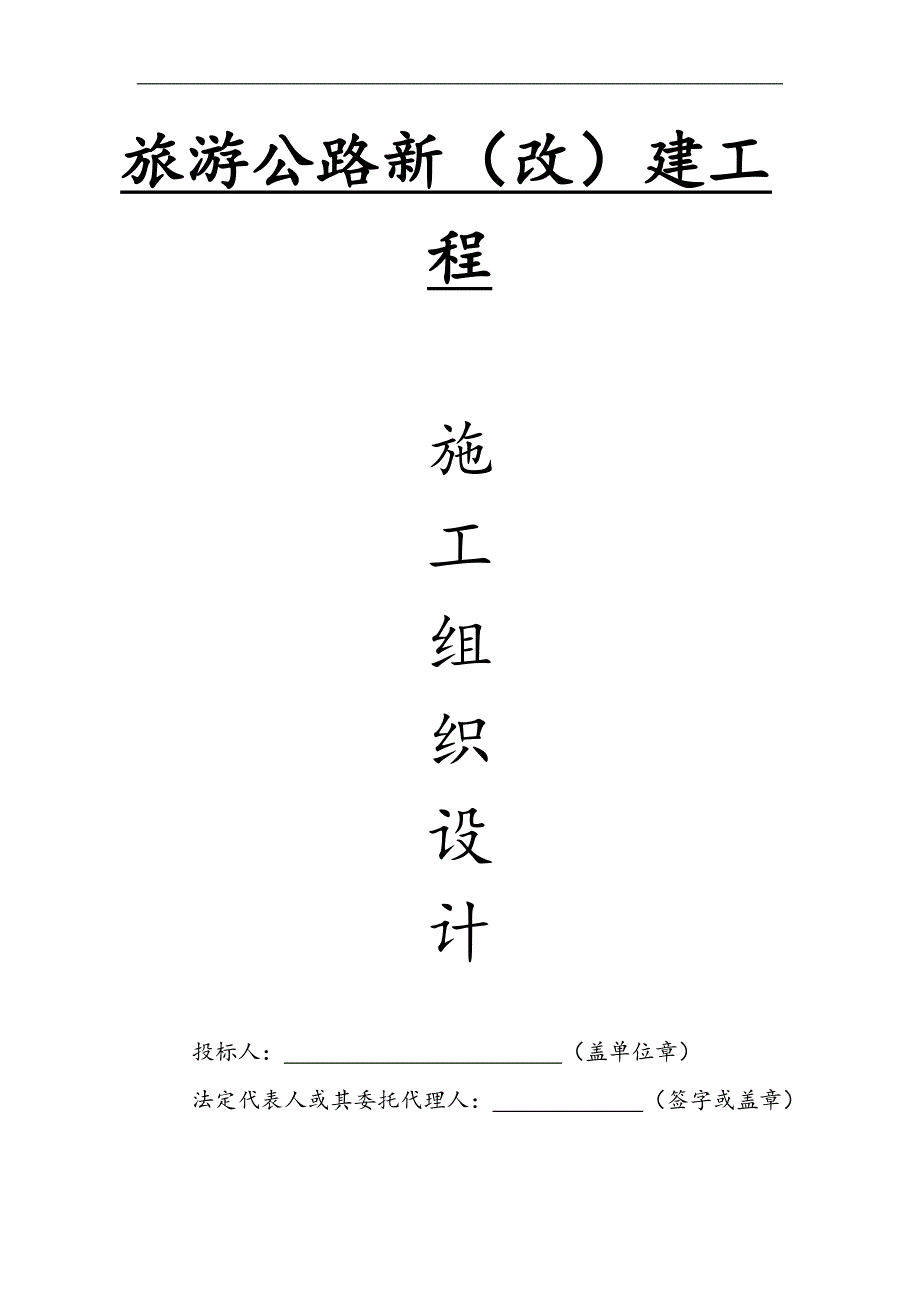

1、旅游公路新（改）建工程施工组织设计投标人： （盖单位章）法定代表人或其委托代理人： （签字或盖章）目 录一、主要施工方法3二、项目经理部及劳动力安排计划18三、拟投入的主要施工机械及检测设备、设备供应计划21四、确保工程质量的技术组织措施23五、确保安全文明施工的技术组织措施26六、确保工期的技术组织措施30七、施工进度计划32 一、主要施工方法（一） 施工准备为确保优质高效完成本合同段的各项工程，自进场的第一天起，我部将统筹安排，科学调度，全面展开开工前的各项准备工作。1、行政准备为了能使各项工程的施工顺利进行，进场后，积极同业主及土建施工队伍等相关部门取得联系，主动征求各部门的意见和建议，
2、在业主的帮助下，取得各方面的更多支持，使得本合同段各项工程的施工能够在一个和谐、友好的氛围中顺利展开。2、技术准备（1）测量准备开工前的定线复测是各项工程开工的前提，它对工程质量有着直接的影响，为确保复测精度，由对测量有着丰富经验的专职测量工程师负责，在现场交接主要控制桩点和获得相关的测量资料后，迅速组织对合同段进行定线测量，主动处理好同相邻标段的衔接。视各项工程的实际情况，增设复测成果的护桩图，并书面上报监理和业主审核，并对前期开工的分项工程及路线边桩测量放样，为各分项工程的开工打下良好基础。（2）技术资料准备在项目总工的主持下，召集全体技术人员认真仔细地阅读、审核图纸，深入细致地领会设计意
3、图，争取设计、监理单位对工程项目作更深一层的技术交底，编制分项工程的作业指导书；全面分析，统筹安排，科学分解工序，合理确定作业循环时间，制定严格的技术交底、技术管理和质检制度，准备好工程日志等各种记录簿和工程检查表格。（3）现场准备在现有的“三通一平”前提下，修建临时设施的同时，安排人员、机械进行本合同段内临时道路修筑，地表清理，为正式开工做好准备。（4）物资准备物资部门在项目经理统一安排下，根据工程的轻重缓急，在业主等有关部门的监督下对急需物资进行采购。在监理工程师认可后，部分物资可分期、分批进场，以满足工程需要。（5）机械准备 路面铺筑机械； 碾压机械； 运输设备； 拌种设备； 常规试验设
4、备； 其它机具。（具体详见机械设备表）（二）、临时设施工程经认真阅读图纸和现场考察，综合分析本合同工程的分布、工期及交通环境条件后，从节约用地和方便施工的原则出发，对临时工程进行规划，具体如下：1、临时便道利用现有的施工便道，现场与便道根据实际需要适时修筑。2、砼拌和站及预制场布置拌和站设1台，集中搅拌，与预制场一起。3、施工用水及供电施工现场按照建设单位提供的三通一平，我方只需在施工现场架设临时输电输水线路并搭建备用发电机房即可保证施工用电用水的需要。（三）、主要工程项目施工方案及施工工艺1、总体施工方案总的施工原则是先地下后地上，即先进行地下施工，回填后根据挖填需要进行路基整形，然后进行路
5、面结构层施工。2、路基工程（1）施工准备1）施工测量首先要对路基高程，中线、边线进行检测，清理场地，要求表面清洁无杂物，并对清理后留下的坑沟进行回填整实等处理，压实度应同路基要求。设临时排水沟，疏干路基范围内积水，保持基底干燥。2）场地清理及拆除A、 凡路基填筑地段，均将路堤基底上的所有树根、腐植土等挖除干净，并堆放在指定弃土场内。场地清理完成后，全面进行填前碾压。B、 所有清除物均放置在路基范围以外，并做妥善处理。C、 所有清除工作，均监理工程师检查合格后才进入下一工序的施工。3）防水、排水施工前做好各种防水、排水设施，并保持其处于良好的排水状态。（2）、路基填筑1）、路基填筑采用机械化施工
6、作业，严格按规定控制填料。不同种类填料分类分段水平分层填筑，不混杂、不混填、填层厚度根据压实机械的不同而分别控制。2)、路基填筑施工工艺工艺流程分为“三阶段、四区段、八流程”，“三阶段”为：准备阶段施工阶段竣工阶段“四区段”为：填筑区段平整区段碾压区段检验区段“八流程“为：施工准备基底处理分层填筑摊铺平整洒水或晾晒碾压夯实检测签证路槽整修路基填筑施工方法如下：1） 基底处理A、 做好基底排水，在基底边线范围外开挖排水沟，将雨水引入周围排水系统，确保基底不受水泡。B、 划分作业区，每一作业段以每条路为宜。C、 清除基底表层植物，挖除树根，做好搭接平台，然后平整，用重型振动压路机进行碾压。D、 基
7、底处理完毕，及时报请驻地监理人员检查，检查合格且签证后方可进行分层填筑。2） 水平分层填筑按路基横断面分层填筑。每层的压实度必须达到设计要求。采用按横断面全宽纵向填筑压实方法，地形起伏由低处分层填起，自两侧向中心填筑，以保证路基全断面压实，边坡两侧按设计和施工规范要求加宽。3） 碾压夯实碾压前对填筑层的分层厚度，平整程度和填砂和含水量进行检验，确认符合设计和规范要求才能进行碾压。碾压完成规定作业遍数后，按填料种类采用灌砂法、环刀法、对压实土砂的含水量和压实系数、地基系数进行检查，检验合格，经监理工程师签证方可进行上层填筑。4） 路面整修路堤按设计标高填筑完成后，恢复中线，水平及路基边桩。按设计
8、修筑路拱并用振动压路机进行压实，压实完毕后，检查路基面宽度、横坡、平整度。5）特殊路基处理无论是填方还是挖方，路基以下80cm范围均不得有软土淤泥存在，否则需经监理、业主、设计单位等确认下进行换填砂，并予以夯实。3、沥青混凝土路面施工（1）材料石料：采用石灰粉煤灰稳定砂砾或碎石。石料等级不低于规范要求，扁平细长颗粒不超过20%，近似正方形有棱为好，不能含有其它杂物。（2）粘土粘土的塑性指数一般大于12，粘土中不得含腐殖质或其它杂物。粘土用量一般不超过碎石干重的15%。（3）路基要求按路堤施工线进行施工，若在施工开挖中偏离指定开挖线，应重新修整。将开挖路槽的土方弃至两侧并进行碾压处理。应防止雨水
9、侵蚀地基土壤。使机械开挖路槽土方时，实际施工的沟槽适当留有修整余量，再用人工修整。需先挖好路槽，做好路基。路槽土质为粘性土。路基中不能含有草皮、树根、杂草以地面上的淤泥等物，路基土湿度不得超过20%，路基土要求压或夯实，新填路基每层回填碾压厚度为200mm，路中间要比两边略高一些，以便在突遇大雨后，可及时排干渍水。回填时回填土干容重15kN/m3，路基横坡同路面，施工中注意不能让路基积水。原有路堤在修弯取直施工时，对需要修弯的地段采用挖土机开挖后，由人工修坡取直。对原有弯道则应开挖成台阶状，填土分层回填碾压夯实。回填时对原有基层应做好清基，接口修成牙口。4、沥青混凝土路面（1）、手摆片石层1）
10、 施工要求A、 在铺筑前，将路床表面的浮土、杂物全部清除，路床上的车辙松软以及任何不符规定要求的部位均翻挖、清除，并以同类型材料填补，重新整形、碾压。B、 根据松铺系数，将集料均匀地摊铺在规定的宽度上。C、 采用重型压路机碾压。碾压时后轮重叠1/2轮宽，且须超过两段的接缝处，使每个摊铺碾压层整个厚度和宽度完全均匀地压实到规定的压实度为止。D、 碾压的方向与线路中心平行，直线段由边到中，超高段由内侧到外侧，依次连续均匀碾压。每层碾压连续进行，直到压实密度达到设计要求98%。2） 质量控制A、 在已完成的手摆片石层上每1000m2随机取样4处进行集料、筛分，塑性指数体积比的试验，检测压实厚度和压实
11、度。B、 按规定的方法和频率进行质量检测项目，实测和外观鉴定。C、 18t压路机过后无明显轮迹。3） 施工步骤A、 准备工作：首先要对路基高程、中线、路边线进行复测，在符合规范要求条件下，再进行垫层的施工。B、 材料选用：片石含泥量不得超过25%，不得含有杂草、树根等杂物，超过垫层厚度的石料经击碎后方可使用。C、 摊铺：摊铺时应根据设计加虚铺系数的高程挂线施工，采取人工配合机械的方法，骨料要均匀，表面应平整。D、 碾压：碾压前应控制材料的含水量，如高于或低于最佳含水量4%，要进行晾晒或洒水处理。碾压机具采用振动式压路机，碾压后垫层表面应平整，密实度符合设计要求。E、 检测：垫层碾压后进行宽度、
12、厚度、坡度、顶面度程及弯沉值测试，均符合设计要求后才能进行水泥稳定砂砾层的施工。F、 成型的片石垫层面应做好排水工作，对于因车辆行驶造成的坑洼应及时修补，避免因积水造成松动，影响垫层质量。（2）石灰粉煤灰稳定砂砾基层1） 砂砾稳定层的下承层即砂砾垫层表面应平整、坚实，没有任何松散的材料和软弱地基，如发现低洼和坑洞，应仔细填补及压实，搓板和辙槽应及时刮除。2） 施工放样：在下承层上恢复中线，直线段每20米一桩，平曲线段每10米设一桩，并在两侧路基边缘外设指示桩。进行水平测量，并在指示桩上用明显标记标出碎石稳定层的设计高程。3） 拌和：采用拌和机拌和成混合料，用运输车辆运送至施工现场，应根据设计的
13、配合比进料，并将拌和料搅拌均匀。4） 摊铺：摊铺前尘土杂物要清除，并在砂砾垫层上均匀喷洒一遍清水，以利于上下层结合。松铺系数1.3-1.35，必要时进行减料或补料工作，纵横断面符合要求，厚度均匀一致。5） 碾压：混合料摊铺整平后，先用压路机进行静压4遍，再进行振动碾压2遍，最后再静压1遍。碾压时重叠1/2轮宽，后轮必须超两段的接缝处，碾压到要求的密实度，同时没有明显的轮迹。严禁压路机在已完成的或在碾压的路段上调头或急刹车，保证稳定层表面不受破坏。碾压进程中稳定层表面应始终保持潮湿，如表面水蒸气较快，应及时补洒少量的水，不得洒大水碾压。如有弹簧、松散、起皮等现象，应及时翻开重新适量水泥拌和或用其
14、它方法处理，使其达到质量要求。碾压结束之前，应进行终平工作，将高出设计标高部分刮除扫出路外，局部低洼处留待铺筑路面时处理。6） 养生：在对稳定层进行厚度、宽度、平整度、高程及压实度检测合格后进行养生，采用每天人工经常洒水进行养生，始终保持稳定层表面潮湿，养生期不宜少于7天。养生期内应封闭交通，以免稳定层受损。（3）、沥青混凝土路面面层1）、施工工序准备基层 施工放样 立模 砼的拌和 砼运输 摊铺 振捣、整平 磨光 压纹 切缝 养生 拆模。2）、材料和选择A、 水泥选用强度高，收缩性小，而磨性强，抗冻性好，标号大于32#的普通硅酸盐水泥。注意事项：水泥的物理性能和化学成分应符合国家有关标准的规定
