拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc

上传人:p** 文档编号:948108 上传时间:2024-05-14 格式:DOC 页数:41 大小:189.92KB
下载 相关 举报

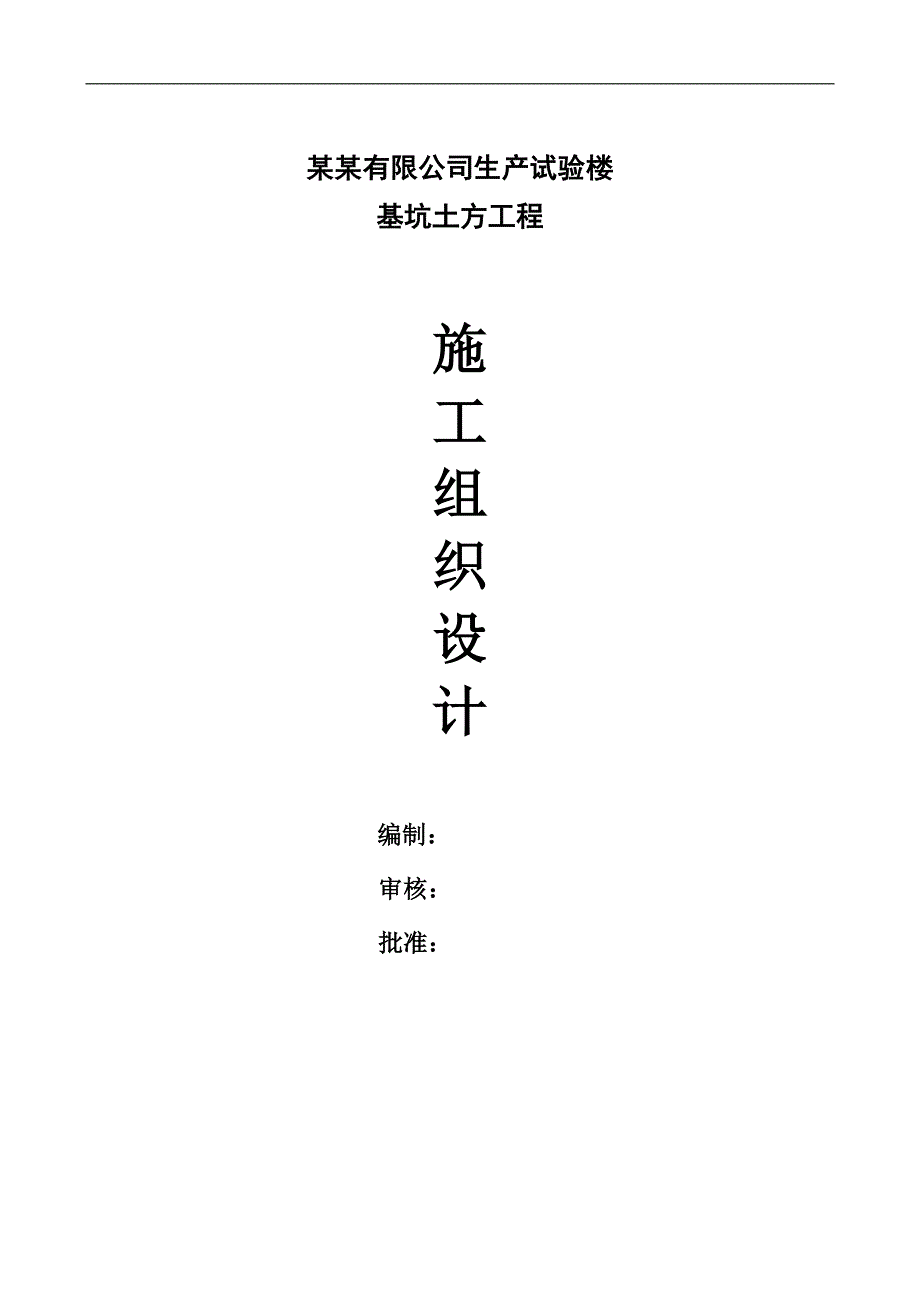

拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第1页
第1页 / 共41页

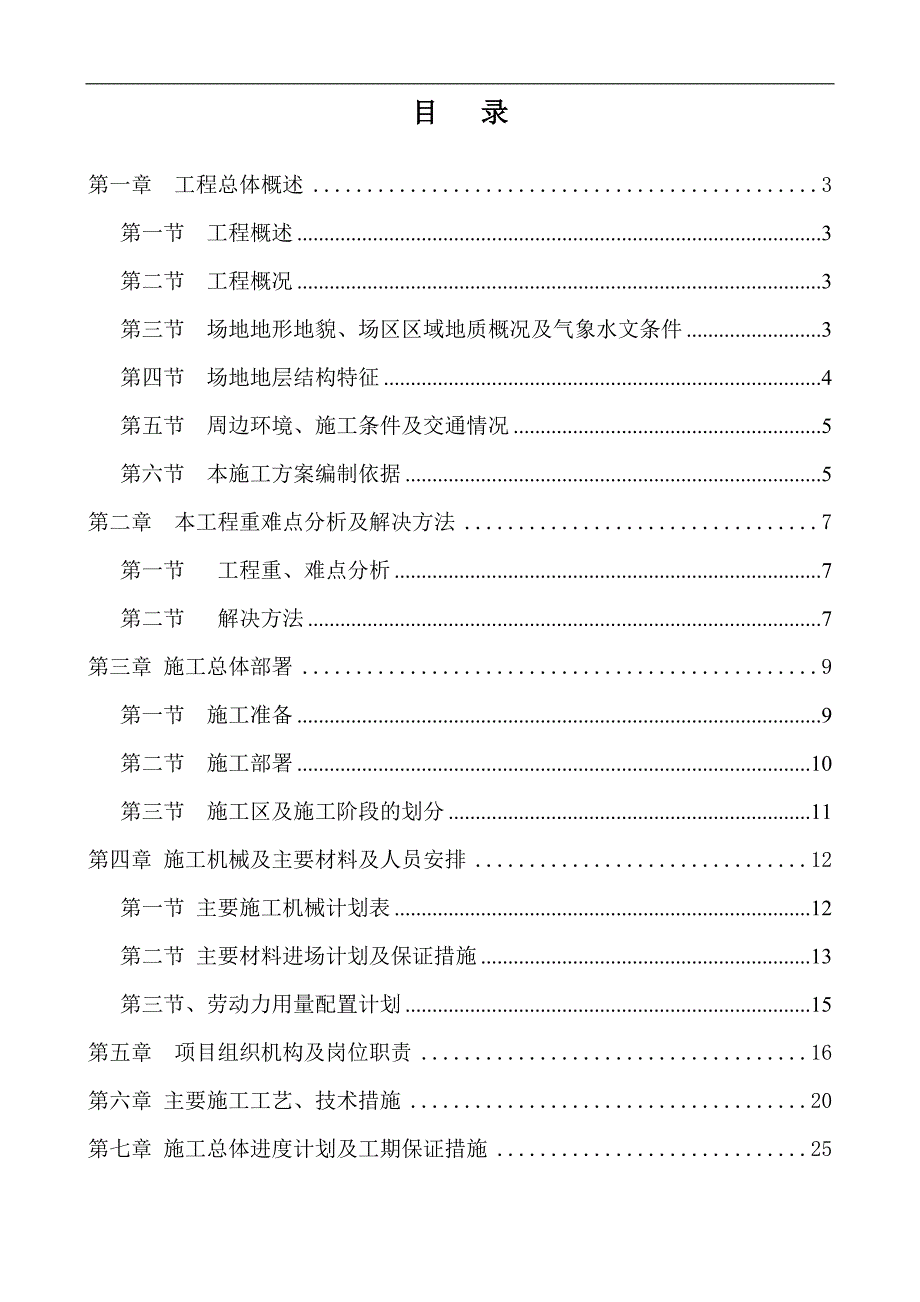

拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第2页
第2页 / 共41页

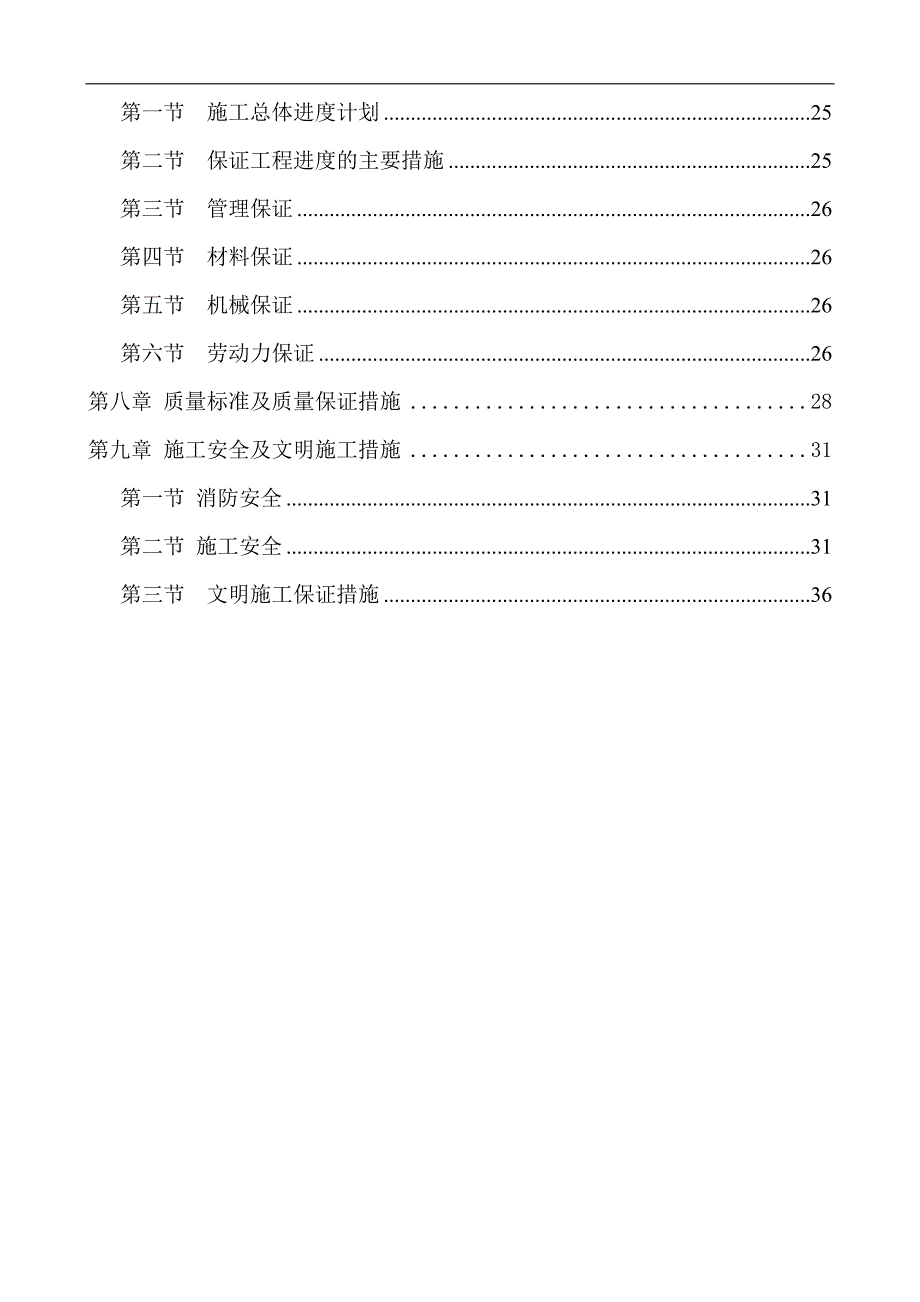

拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第3页
第3页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第4页
第4页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第5页
第5页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第6页
第6页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第7页
第7页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第8页
第8页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第9页
第9页 / 共41页
拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc_第10页
第10页 / 共41页
亲,该文档总共41页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc》由会员分享,可在线阅读,更多相关《拟建高层试验楼基坑土方工程施工组织设计河南土方开挖.doc(41页珍藏版)》请在第壹文秘上搜索。

1、某某有限公司生产试验楼基坑土方工程施工组织设计编制:审核:批准:目 录 第一章 工程总体概述3第一节 工程概述3第二节 工程概况3第三节 场地地形地貌、场区区域地质概况及气象水文条件3第四节 场地地层结构特征4第五节 周边环境、施工条件及交通情况5第六节 本施工方案编制依据5第二章 本工程重难点分析及解决方法7第一节 工程重、难点分析7第二节 解决方法7第三章 施工总体部署9第一节 施工准备9第二节 施工部署10第三节 施工区及施工阶段的划分11第四章 施工机械及主要材料及人员安排12第一节 主要施工机械计划表12第二节 主要材料进场计划及保证措施13第三节、劳动力用量配置计划15第五章 项目

2、组织机构及岗位职责16第六章 主要施工工艺、技术措施20第七章 施工总体进度计划及工期保证措施25第一节 施工总体进度计划25第二节 保证工程进度的主要措施25第三节 管理保证26第四节 材料保证26第五节 机械保证26第六节 劳动力保证26第八章 质量标准及质量保证措施28第九章 施工安全及文明施工措施31第一节 消防安全31第二节 施工安全31第三节 文明施工保证措施36第一章 工程总体概述第一节 工程概述工 程 名 称: 某某有限公司生产试验楼基坑土方工程 工 程 地 点: 某某市东环路与友谊路交叉口建 设 单 位: 某某某某配送有限公司设 计 单 位: 某某省地矿建设工程(集团)有限公

3、司监 理 单 位: 某某市新和建设工程项目管理有限公司质 量 要 求: 合格以上(含合格)工程工 程 范 围: 生产楼所属地下室土方开挖施工第二节 工程概况 拟建生产实验楼位于某某市区东北部,某某市北方建材城东门对面,某某市吉利4S店南侧,东环路路东,交通便利。拟建主楼为地上25层,地下2层,建筑高度99.50m。拟采用框架剪力墙结构,拟采用桩筏基础,基础埋深为11.50m,基底压力(标准组合)为530kpa。拟建裙楼为地上4层,地下2层,拟采用框架结构, 拟采用桩筏基础,基础埋深为11.50m,基底压力(标准组合)为150kpa;主楼与裙楼用后浇带连接。该工程地基基础设计等级为甲级。重要性等

4、级为二级,场地等级为二级(中等复杂场地),地基等级为二级(中等复杂地基),岩土工程勘察等级为乙级。第三节 场地地形地貌、场区区域地质概况及气象水文条件(一)、场地地形地貌:某某市地质构造单元属华北陆台渤海凹陷带与太行山隆起的接触部位,太行山隆起的中心为太行山背斜的轴部,地层从轴部向东大致为震旦系、寒武系、奥陶系、石炭系、二叠系、三叠系、第三系、第四系地层。(二)、场区区域地质概况及气象水文条件:该场地位于某某市东北部,以第四系地层为主,无不良地质作用及活动断裂分布,场地稳定,适宜建筑。勘察范围内,施工过程中初见水位埋深为4.505.80m,初见水位绝对标高为43.8245.12m;稳定地下水水

5、位埋深为4.005.00m,稳定水位绝对标高为44.6245.75 m为上层滞水,主要含水层为第2层粉土,以大气降水补给为主,水位波动幅度不大,近期年最高水位可按3.0m考虑。该场地地下水位变化幅不大。各含水层渗透系数:第二层粉土 Kv=2.60*10e-5cm/s ,第三层粉质粘土 Kv=3.32*10-6cm/s ,第四层粉质粘土 Kv=2.12*10-6cm/s,第,五层粉质粘土 Kv=2.21*10-6cm/s。第四节 场地地层结构特征 根据勘察报告拟建场地地层在施工范围内共分7层。各土层分布及岩性特征自上而下分述如下:1层杂填土:以建筑垃圾、粉土及粉质粘土为主,结构松散。厚度:0.5

6、03.00m平均1.30m。2层粉土Q42(al+pl):褐黄色,湿,局部很湿,中密,局部稍密,夹粉质粘土薄层,含云母碎屑,无光泽反应,摇振反应迅速,韧性低,干强度低,中等压缩性。厚度:2.806.30m,平均4.77m;层底埋深:5.806.80m,平均6.07m。3层粉质粘土: 褐黄色灰色,可塑软塑,局部流塑,含有机质,偶见瓦片,夹粉土或粘土薄层,含有机质,稍有光泽,无摇振反应,韧性中等,干强度中等,中等压缩性。厚度:1.202.50m,平均1.94m;层底埋深:7.008.50m,平均8.01m。4层粉质粘土: 褐黄色灰色,软塑,含有机质,偶见瓦片,夹粘土、粉土薄层,含有机质,稍有光泽,

7、无摇振反应,韧性中等,干强度中等,中等压缩性。厚度:2.804.50m,平均3.51m;层底埋深:10.9012.20m,平均11.51m。5层粉质粘土: 褐灰色,可塑,局部软塑,含有机质,偶见瓦片,夹粉土薄层,稍有光泽,无摇振反应,韧性中等,干强度中等。中等压缩性。厚度:3.706.30m,平均5.25m;层底埋深:15.2018.00m,平均16.76m。6层粉质粘土:褐黄色,可塑硬塑,含姜石、氧化锰,局部姜石含量达15%,夹粉土土薄层,稍有光泽,无摇振反应,韧性中等,干强度中等,中等压缩性。厚度:4.908.40m,平均6.23m;层底埋深:22.3023.60m,平均22.99m。7层

8、粉土:褐黄色,湿,密实,夹粉质粘土、细砂薄层,混砂颗粒,无光泽反应,摇振反应为中等迅速,韧性低,干强度低。中等压缩性。厚度:0.704.00m,平均1.89m;层底埋深:24.0026.50m,平均24.88m。8层细砂:褐黄色,湿,密实,分选性差,夹粉砂或中砂薄层,矿物成分以石英、长石为主,局部呈半胶结状态。厚度:1.404.60m,平均2.91m;层底标高:20.8022.95m,平均21.95m;层底埋深:27.0028.80m,平均27.79m。第五节 周边环境、施工条件及交通情况1、本工程南邻长安汽车停车场,西邻东环路,北邻吉利4S店,东邻新科园小区居民楼,施工场外的主通道为东环路,

9、交通便利。2、施工现场东侧基坑边坡距5层居民楼约11.6m,居民楼为框架结构,1层地下室,筏板基础,深层搅拌桩复合地基。东侧为基坑工程安全防护的重点。3、在施工期间,我公司将根据现场实际情况设置400排水管连接至东环路市政排水系统,400排水管连接市政排水系统中间设置二个沉淀池。4、本基坑开挖范围内无地下煤气、通讯电缆、电力设施、自来水供水管网、市政排水管网。第六节 本施工方案编制依据1、根据某某有限公司生产试验楼基坑支护、降水工程设计文件。2、某某有限公司生产实验楼岩土工程勘察报告3、建筑基坑支护技术规程(JGJ120-99)4、建筑施工土石方工程安全技术规范(JTJ180-98) 5、国家

10、和行业颁布的有关现行施工规范和标准。第二章 本工程重难点分析及解决方法第一节 工程重、难点分析1、工期短。本基坑土方开挖要求2011年7月20日开挖,2011年9月20日开挖完毕,合理安排工期是本工程的重点。2、基坑支护施工难度大。基坑涉及范围的土层为杂填土、粉土、粉质粘土、粉土、粉质粘土、粉质粘土、粉土、细沙。基坑平均开挖深度为11.5米,周边放坡空间不大,4.7米至11.5米垂直开挖。根据建筑基坑支护技术规程 JGJ 120-99规定,本基坑重要性等级为一级。3、如何保证基坑支护安全是本工程的一大难点。针对本工程的具体情况,保证基坑及工程桩(PHC管桩)的安全是本工程的重中之重,因土方开挖

11、直接关系到基坑及工程桩的安全,土方开挖顺序及流程必须严格按后文的开挖方案实施。4、施工组织管理难度大。首先,人力资源的合理调配、材料的分批进场计划、安全文明施工的培训教育制度和严格的质量奖罚制度的建立等相当重要。所以,为了保证本工程的施工质量和工期目标的实现,计划每周一开生产例会,汇报上一周的生产情况及施工进度,以便部署本周的生产和进度计划。5、设备多。本工程计划安排5台PC220型反铲挖掘机和30辆15T翻斗运土车。6、土方外运量大。因本工程四周邻围墙较近,现场不能堆放土方,本工程总计约有124200m3土需全部外运出去,保证周围环境不被污染也是本工程重点。第二节 解决方法针对本工程的特点及

12、施工重点、难点,我公司特制定以下对策:1、选派精兵强将,组建精干高效的项目管理班子管理必须以人为本,要使项目的施工质量管理达到优良工程的质量标准,必须选派精兵强将,组建精干高效的项目管理班子。为此,我司将充分发挥本公司优势,项目班子的主要施工技术、管理人员都是参加过优良工程施工的骨干,他们业务能力强,施工管理经验丰富,精力充沛,组建一个精干高效的项目管理班子,将为工程达到合格以上(含合格)工程,提供强有力的保证。2、精选高素质的施工作业班组工程施工是一个专业技术要求较高的工作,与施工人员的专业技能素质有着密切的关系,因此,我公司将充分发挥曾创出多项优良样板工程的经验和有着若干支专业技能素质高的

13、作业队伍的优势,精选施工人员,无论是从专业技能素质还是从身体素质等各方面都将严格筛选,确保为该工程施工组建一支专业技能强的高素质的施工作业队伍。3、加强资料管理,确保工程资料的及时和完整性工程资料是整个工程全面反映,为确保本工程资料的真实性、完整性,我公司将在本项目设立专职资料员,负责整个工程资料的收集、整理和归档,来往函件的收发以及反映工程生产的声像资料的拍摄,使工程达到合格以上(含合格)工程,且为争创优良工程提供可靠的凭证。本工程施工管理资料的移交与归档关键在于按国家档案部门的要求规格编制成册的工程竣工图及有关的技术档案资料的整理。第三章 施工总体部署第一节 施工准备一、施工技术准备 施工

14、前组织技术人员认真审看施工图纸及施工方案,在开工前将施工现场建立好10m10m的方格网,会同建设方、监理方根据方格网测量场地标高并及时签证确认。二、生产准备1、现场准备勘查现场,熟悉场地工程地质和水文地质资料,根据监理、业主和规划部门移交的控制坐标和水准点,按建筑物总平面要求,在工程施工区域布设测量控制网,并采取防破坏保护措施,做好控制基线、轴线和水平基准点的校核和签证,确保施工质量。对施工用水、用电、排水等要调查,其中包括水源、水量、压力,接管地点;供电能力、线路距离;排水砂井位置、排水的流向等。2、施工队伍准备从公司建立的劳务市场中选择高素质的施工班组,根据施工组织设计中的施工程序和施工进

15、度计划要求,确定各阶段劳动力的需用量。为进场工人作施工前教育,对工人进行技术、安全、思想和法制教育,教育工人树立“质量第一,安全第一”的正确思想。使施工班组明确有关任务、质量、技术、安全、进度等要求。遵守有关施工技术、安全法规和地方治安法规。做好后勤工作安排,做好临时设施的建设为进场工人解决食、住、医、工作问题,以便进场人员能够进场后迅速投入施工,充分调动职工的生产积极性。3、材料进场准备根据施工组织设计中的施工进度控制计划和施工预算中的工料分析,编制工程所需材料用量计划,做好备料、供料工作,做好材料的进场计划。按照建设单位指定的位置修建仓库和堆放场地,并做好保管工作。4、施工机械设备按施工组织设计中确定的施工方法,为需进场安装的挖掘机、翻斗汽车、吊车等机械设备作进场准备工作。机械设备进场后按规定地点和方式布置,并进行相应的保养和试运转等项工作,以保证施工机械能正常运转。第二节 施工
