《明丰悬挑脚手架施工方案.doc》由会员分享，可在线阅读，更多相关《明丰悬挑脚手架施工方案.doc（59页珍藏版）》请在第壹文秘上搜索。

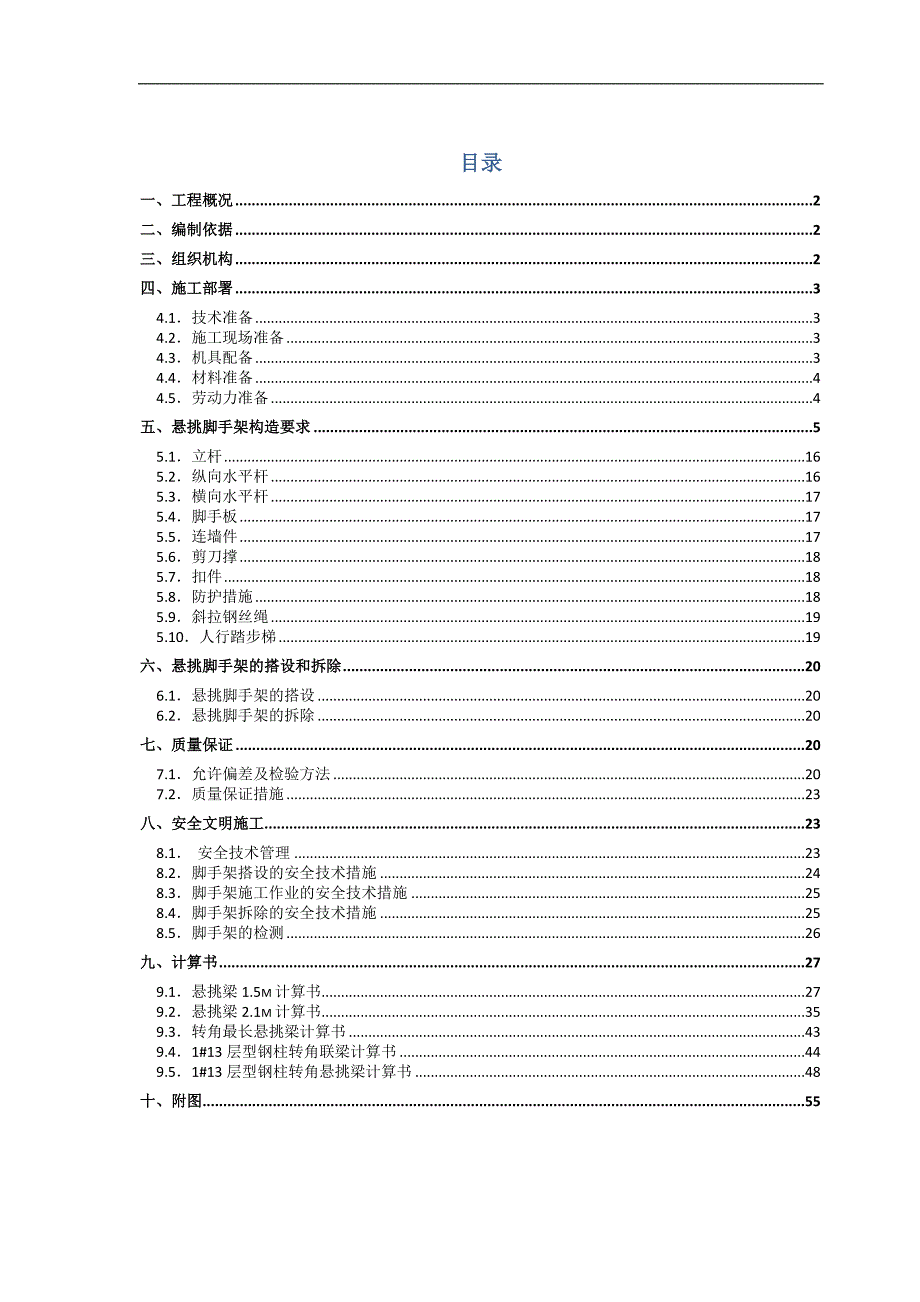

1、目录一、工程概况2二、编制依据2三、组织机构2四、施工部署34.1技术准备34.2施工现场准备34.3机具配备34.4材料准备44.5劳动力准备4五、悬挑脚手架构造要求55.1立杆165.2纵向水平杆165.3横向水平杆175.4脚手板175.5连墙件175.6剪刀撑185.7扣件185.8防护措施185.9斜拉钢丝绳195.10人行踏步梯19六、悬挑脚手架的搭设和拆除206.1悬挑脚手架的搭设206.2悬挑脚手架的拆除20七、质量保证207.1允许偏差及检验方法207.2质量保证措施23八、安全文明施工238.1 安全技术管理238.2脚手架搭设的安全技术措施248.3脚手架施工作业的安全技

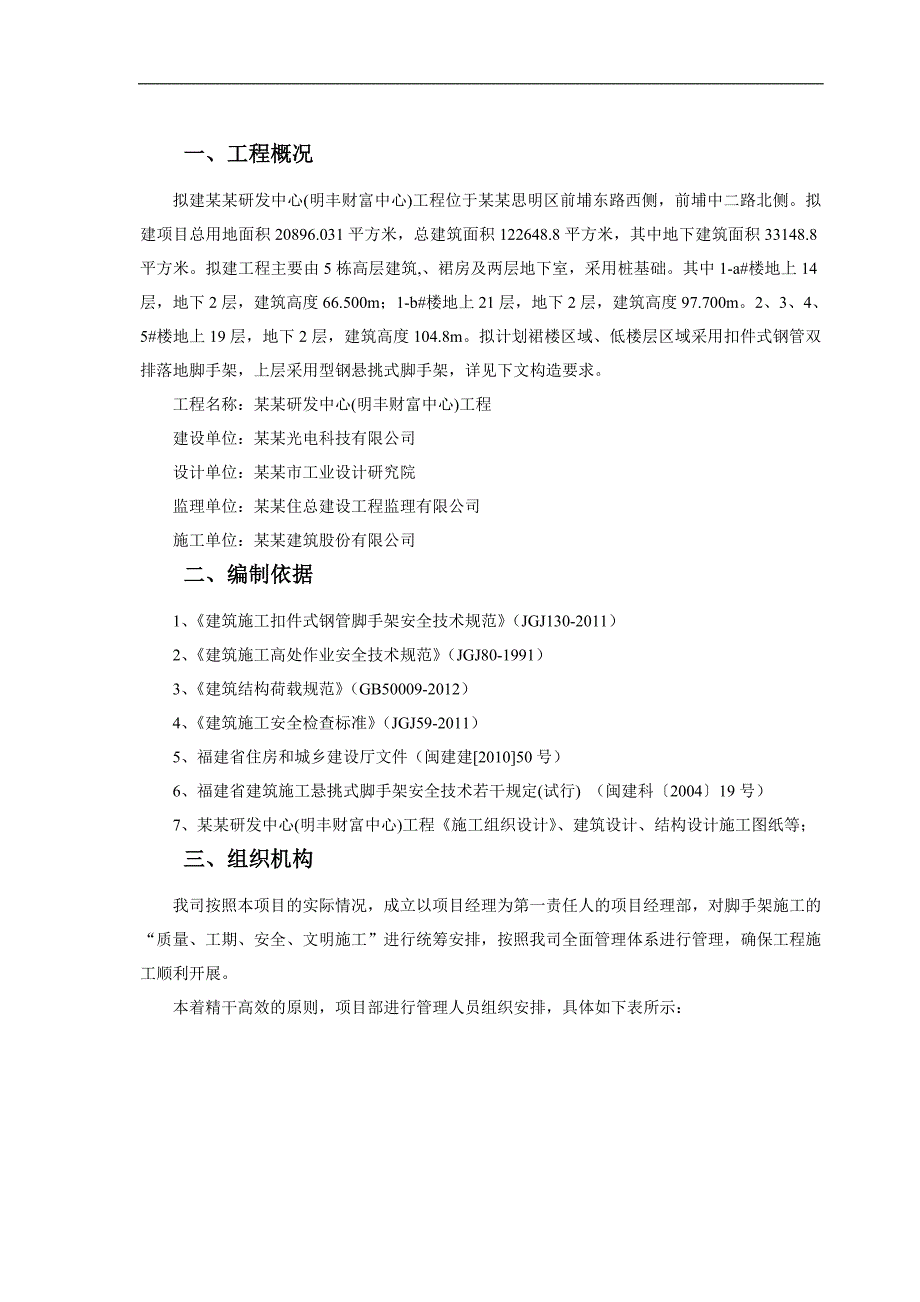

2、术措施258.4脚手架拆除的安全技术措施258.5脚手架的检测26九、计算书279.1悬挑梁1.5m计算书279.2悬挑梁2.1m计算书359.3转角最长悬挑梁计算书439.41#13层型钢柱转角联梁计算书449.51#13层型钢柱转角悬挑梁计算书48十、附图55一、工程概况拟建某某研发中心(明丰财富中心)工程位于某某思明区前埔东路西侧，前埔中二路北侧。拟建项目总用地面积20896.031平方米，总建筑面积122648.8平方米，其中地下建筑面积33148.8平方米。拟建工程主要由5栋高层建筑,、裙房及两层地下室，采用桩基础。其中1-a#楼地上14层，地下2层，建筑高度66.500m；1-b#
3、楼地上21层，地下2层，建筑高度97.700m。2、3、4、5#楼地上19层，地下2层，建筑高度104.8m。拟计划裙楼区域、低楼层区域采用扣件式钢管双排落地脚手架，上层采用型钢悬挑式脚手架，详见下文构造要求。工程名称：某某研发中心(明丰财富中心)工程建设单位：某某光电科技有限公司设计单位：某某市工业设计研究院监理单位：某某住总建设工程监理有限公司施工单位：某某建筑股份有限公司二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、建筑施工高处作业安全技术规范（JGJ80-1991）3、建筑结构荷载规范（GB50009-2012）4、建筑施工安全检查标准（JGJ59-
4、2011）5、福建省住房和城乡建设厅文件（闽建建201050号）6、福建省建筑施工悬挑式脚手架安全技术若干规定(试行) （闽建科200419号）7、某某研发中心(明丰财富中心)工程施工组织设计、建筑设计、结构设计施工图纸等；三、组织机构我司按照本项目的实际情况，成立以项目经理为第一责任人的项目经理部，对脚手架施工的“质量、工期、安全、文明施工”进行统筹安排，按照我司全面管理体系进行管理，确保工程施工顺利开展。本着精干高效的原则，项目部进行管理人员组织安排，具体如下表所示：项目经理部组织机构图四、施工部署4.1技术准备组织技术、质量等相关管理人员学习的规范、规程、标准；结合工程实际情况，编制具有
5、针对性的专题施工方案。悬挑脚手架施工前组织技术人员、质量人员、工长针对施工的关键部位、施工难点、质量和安全要求、操作要点对各班组长进行全面的交底，各个班组长接受交底后组织操作工人认真学习，并落实到各个施工环节和每个操作工人身上。4.2施工现场准备1、由施工测量人员测量放线，确保脚手架搭设准确。2、组织机具材料进场，并作好相应的存放工作。3、根据作业计划要求合理调配劳动力，并对他们进行专项的技术培训和入场教育。4.3机具配备机具名称型号规格数量用途塔吊MC80A4辅助悬挑架施工MC200A1扭力扳手2检查扣件拧紧力度游标卡尺L=125mm2检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺3检查钢管两端
6、面切斜偏差钢卷尺50m2检查钢管弯曲程度和搭设中的距离或长度水平尺3检查水平杆高差4.4材料准备名称及规格用途备注6m长管立杆、水平杆、剪刀撑3m长管调整节头位置其他规格钢管横向水平杆、连墙杆等16圆钢制作U型箍20圆钢制作吊环扣件脚手板密目安全网材料要求：l、钢管选用外径48.3mm，壁厚3.6mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动
7、部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、横杆、扫地杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黄黑相间色。4、脚手板、竹串片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、悬挑梁：除13层两处型钢柱转角处使用到18b#工字钢，其它都使用16#工字钢，满足固端长度不小于1.25倍外挑长度。7、钢
8、丝绳： 619钢丝绳，直径16.0mm。4.5劳动力准备、选用具备建筑劳务企业资质的脚手架工程劳务作业分包队伍，具体负责全部脚手架分项工程，并配备相应的技术、质量、安全管理人员。、操作人员必须按照国家有关规定经专门的安全技术培训，取得架子工操作资格证书,持证上岗。劳动力计划表序号职务/工种人数备注1安全员4人持证上岗2架子工60人持证上岗3普工10人健康证五、悬挑脚手架构造要求脚手架整体布置详见脚手架剖面图，1-a#楼建筑高度66.500m，共14层，现计划1至4层采用落地架，搭设高度为22.5m，第3、4、5层有一面脚手架搭设在1楼屋顶上；5至8层、9至12层、13至楼顶采用悬挑架，悬挑3次
9、，搭设高度分别为15.6m、15.6m、12.8m。搭设高度（m）搭设位置搭设层数悬挑架12.813至楼顶215.69至12层415.65至8层4落地架22.51至4层41-b#楼建筑高度97.700m，共21层，1至4层采用落地架架，搭设高度为22.5m，第3、4、5层有一面脚手架搭设在1楼屋顶上；5至8层、9至12层、13至16层、17至20层，21至楼顶采用悬挑架，悬挑5次，搭设高度分别为15.6m、15.6m、15.6m、15.6m、12.8m。搭设高度（m）搭设位置搭设层数悬挑架12.821至楼顶115.617至20层415.613至16层415.69至12层415.65至8层4落地
10、架22.51至4层42、3、4、5#楼建筑高度104.8m，共19层，1至5层采用落地架，搭设高度为29.8m；6至8层、9至11层、12至14层、15至17层、18至楼顶采用悬挑架，悬挑5次，搭设高度均为15.0m。搭设高度（m）搭设位置搭设层数悬挑架15.018至楼顶215.015至17层315.012至14层315.09至11层315.06至8层3落地架29.81至5层5本工程悬挑脚手架采用全封闭式脚手架。其立杆纵距为1.5m（局部有所调整，但均不大于1.5m），横距为0.9m，与墙距0.4m，纵横水平杆步距为1.8m。连墙按件两步三跨布置，剪刀撑采用连续布置，外排架内侧设全封闭密目安全
11、网，兜底采用封闭式防护（详见附图7）。根据设计图纸和施工现场，悬挑支撑梁的悬挑长度为1.5m2.2m。除1#13层型钢柱转角处与2、3、4、5#悬挑2.1m处选用18#工字钢，其它部位包括联粱均采用16#工字钢。悬挑梁位置与尺寸详见下图。3#楼工字钢尺寸图4、5#楼工字钢尺寸图悬挑梁U型箍采用16圆钢，数量按下表布置。U型箍位置与尺寸详见附图1、2。布置3道时按附图3，布置4道时按锚固长度均匀布置。悬挑梁位置U型箍数量（道）非转角部位悬挑1.5m3悬挑2.1m4转角部位预埋悬挑梁3非预埋悬挑梁4钢丝绳采用6*1916钢丝绳，数量按下表布置。布置1道时，只在外立杆部位拉固。布置2道时，分别在内外
12、立杆部位处各用一道钢丝绳拉固。1#13层型钢柱转角部位中部两根悬挑布置3道，外立杆部位用2道钢丝绳，内立杆部位用1道钢丝绳。有联粱位置，用钢丝绳将联粱一同拉固。详见附图4、6。悬挑梁位置钢丝绳数量（道）非转角部位悬挑2.1m2悬挑1.5m1转角部位悬挑大于1.8m2小于等于1.8m1型钢柱转角部位中部两根悬挑梁3剩余悬挑梁2每一道钢丝绳只拉接一个吊环，吊环采用20圆钢，预埋在悬挑梁上层楼板边梁里，尺寸详见附图5。每层的施工升降机卸料平台处留设门洞，并在门洞两侧设置之字撑。5.1立杆1、内立杆距外墙边400mm。2、相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。
13、3、立杆设置纵横方向扫地杆，连接于立脚点杆上，离底座不大于200mm。4、立杆的垂直偏差应控制在不大于架高的1400。5.2纵向水平杆1、纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。2、接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。3、接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。4、本工程使用脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）纵向水平杆对接接头布置1立杆；2纵向水平杆；3横向水平杆5.3横向水平杆1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。3、横向水平杆两端均应采用直角扣件固定在纵向水平杆上。4、横向水平杆靠墙一端外伸长度不小于200mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm。5.4脚手板
