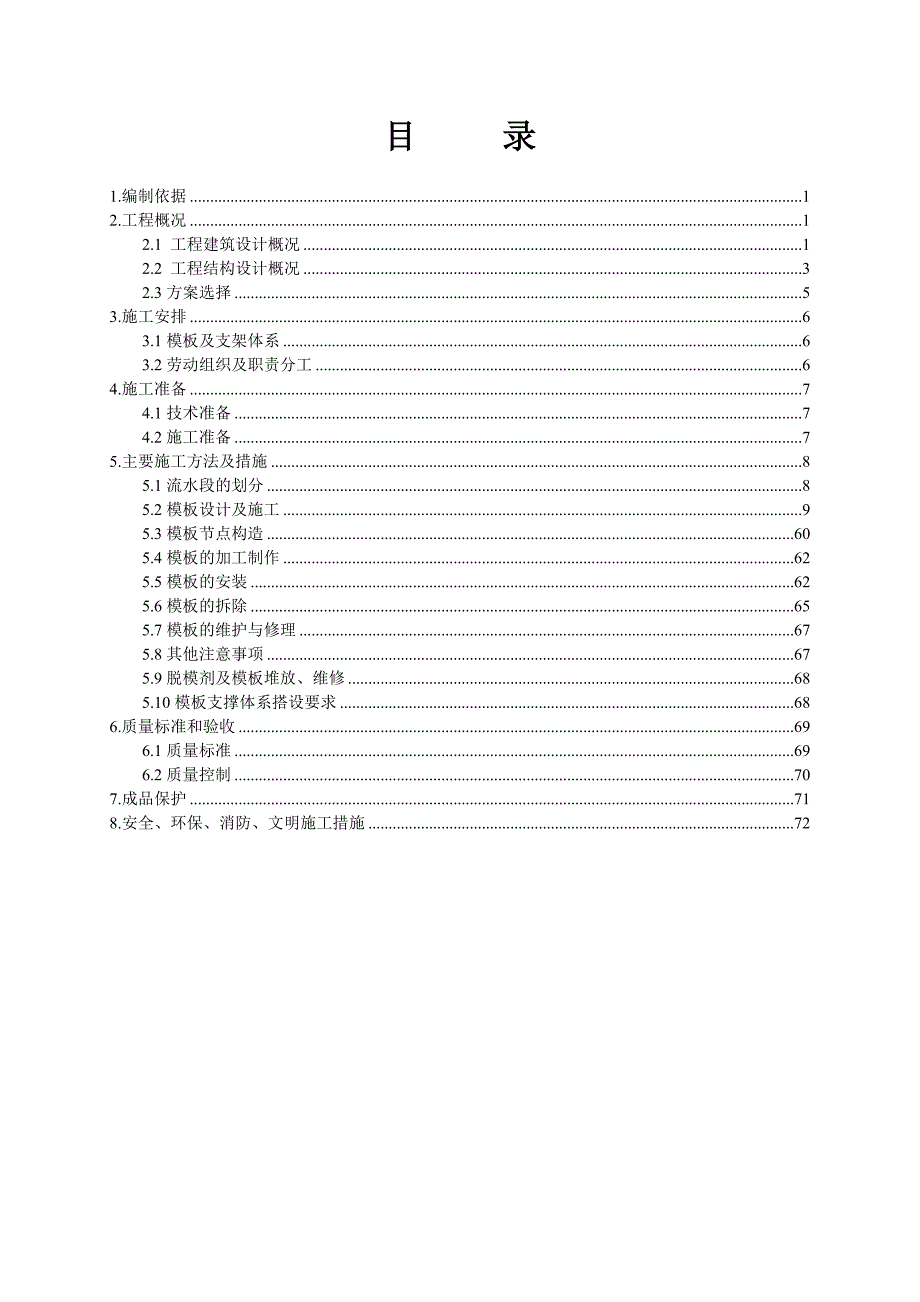

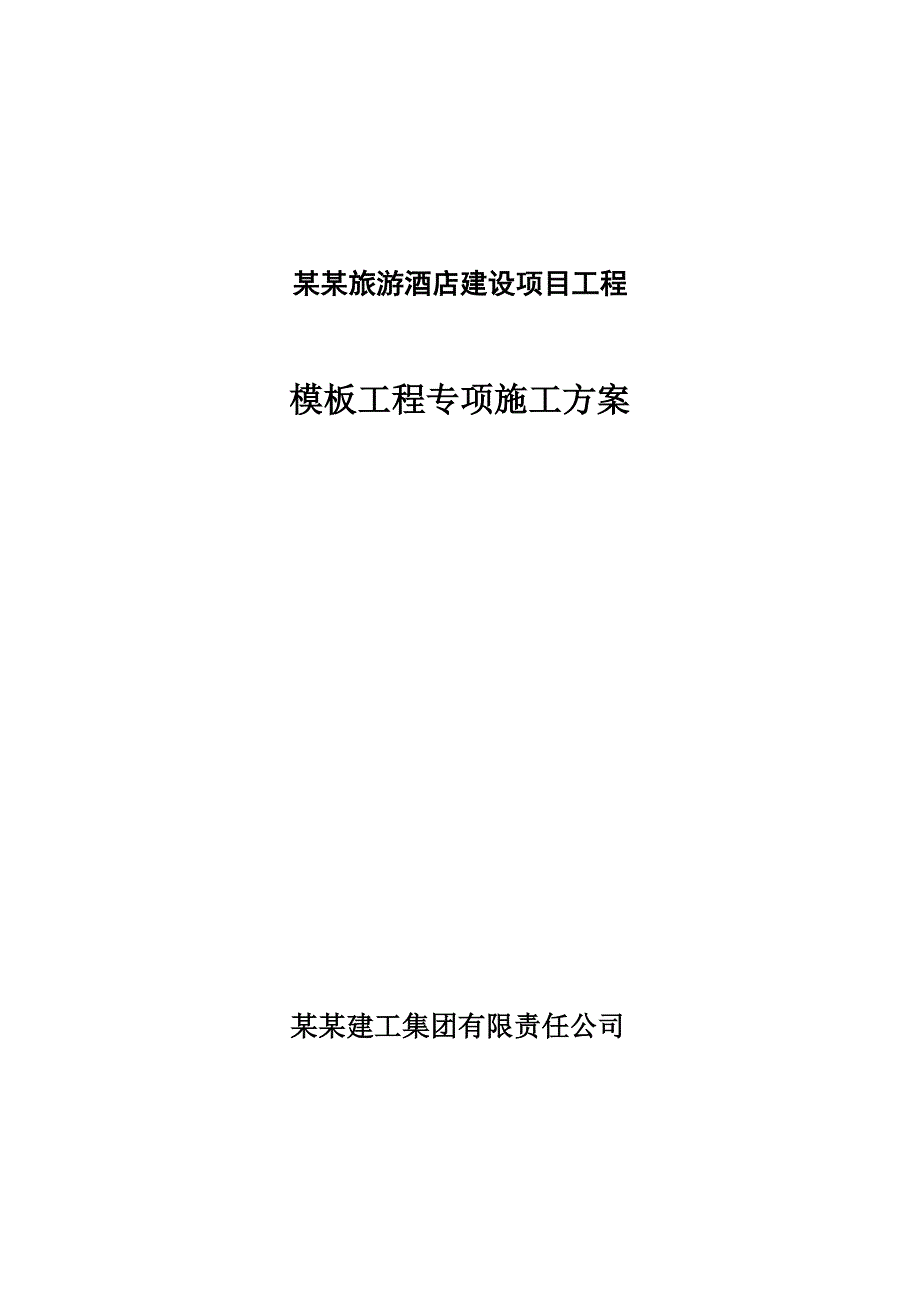

1、某某旅游酒店建设项目工程模板工程专项施工方案 某某建工集团有限责任公司目 录1.编制依据12.工程概况12.1 工程建筑设计概况12.2 工程结构设计概况32.3方案选择53.施工安排63.1模板及支架体系63.2劳动组织及职责分工64.施工准备74.1技术准备74.2施工准备75.主要施工方法及措施85.1流水段的划分85.2模板设计及施工95.3模板节点构造605.4模板的加工制作625.5模板的安装625.6模板的拆除655.7模板的维护与修理675.8其他注意事项675.9脱模剂及模板堆放、维修685.10模板支撑体系搭设要求686.质量标准和验收696.1质量标准696.2质量控制7

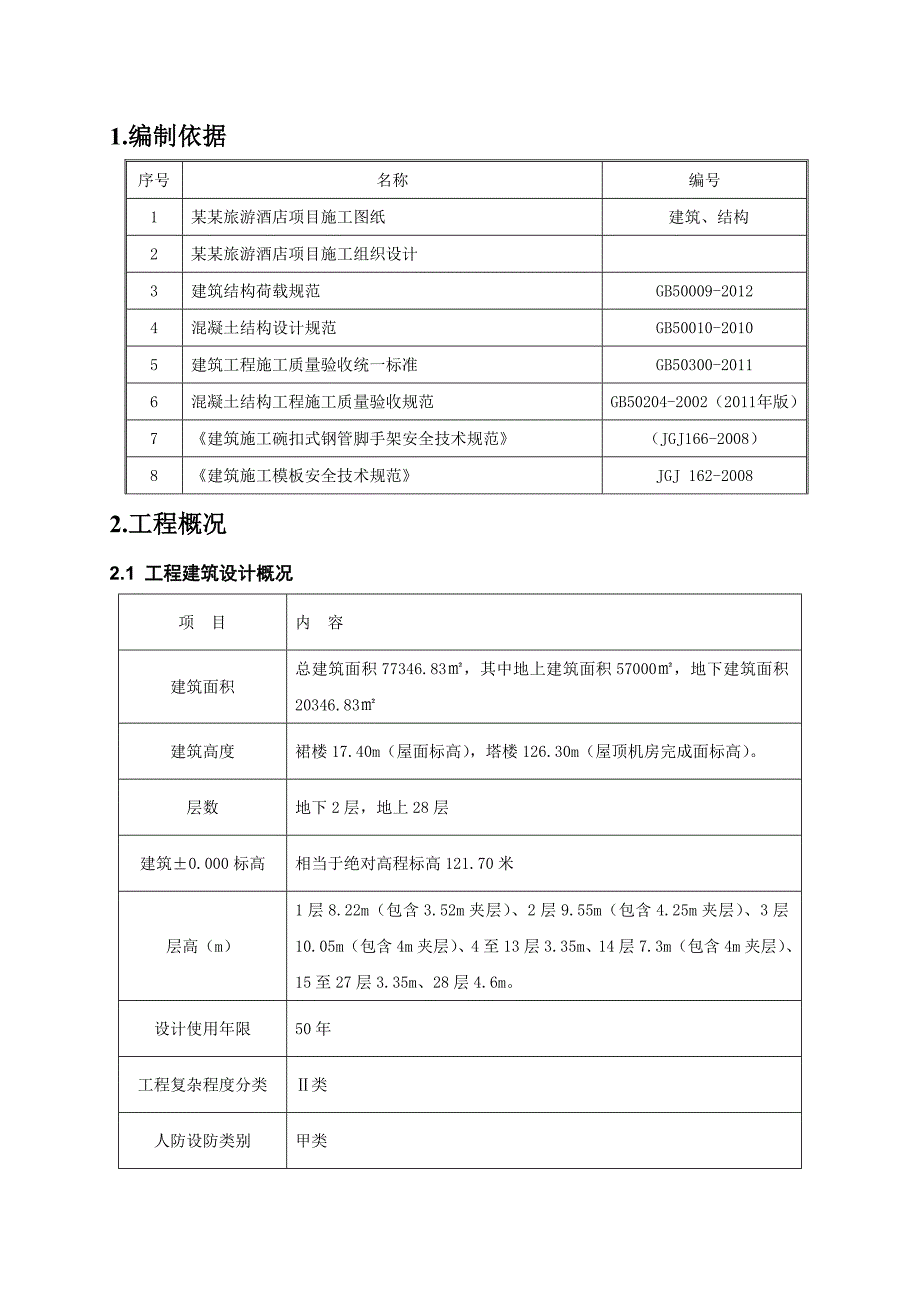

2、07.成品保护718.安全、环保、消防、文明施工措施721.编制依据 序号名称编号1某某旅游酒店项目施工图纸 建筑、结构2某某旅游酒店项目施工组织设计3建筑结构荷载规范GB50009-20124混凝土结构设计规范GB50010-2010 5建筑工程施工质量验收统一标准GB50300-20116混凝土结构工程施工质量验收规范GB50204-2002（2011年版）7建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2008）8建筑施工模板安全技术规范JGJ 162-20082.工程概况2.1 工程建筑设计概况项 目内 容建筑面积总建筑面积77346.83，其中地上建筑面积57000，地下建筑面
3、积20346.83建筑高度裙楼17.40m（屋面标高），塔楼126.30m（屋顶机房完成面标高）。层数地下2层，地上28层建筑0.000标高相当于绝对高程标高121.70米层高（m）1层8.22m（包含3.52m夹层）、2层9.55m（包含4.25m夹层）、3层10.05m（包含4m夹层）、4至13层3.35m、14层7.3m（包含4m夹层）、15至27层3.35m、28层4.6m。设计使用年限50年工程复杂程度分类类人防设防类别甲类人防抗力等级核6级功能布局地下部分：设备用房、车库；地上部分：大堂、商业、宴会厅、客房、机房等。非承重墙1.地下室、裙楼所有内隔墙采用200厚蒸压加气混凝土砌块、
4、M7.5混合砂浆；2.疏散楼梯、前室、消防电梯厅、客房、变配电室、发电机房、空调机房、风机房、消防泵房、消防控制室等重要站房的隔墙采用200厚逃离混凝土砌块、M5.0混合砂浆；3.塔楼客房卫生间隔墙及地库一层员工更衣室内淋浴间隔墙采用120厚非粘土实心砖、M5.0混合砂浆；4.塔楼管井墙为150、100厚陶粒混凝土砌块、M5.0混合砂浆。节能保温保温屋面采用140mm厚泡沫玻璃保温板，幕墙处采用岩棉保温。外檐装修喷涂铝合金型材、花岗石板材及玻璃幕墙。门窗工程木门、钢门、防火木门、防火钢门、推拉门、隔音门、防火隔音门、石材外门、百叶门、防火卷帘、保安卷帘、铝合金外门窗。地上房间防水室内有水房间地
5、面做2.0厚聚氨酯防水涂料；各层机电用房地面做2.0厚聚氨酯防水涂料。屋面防水屋面防水等级二级。屋面两道设防，一刚一柔，柔性防水建议为1.5厚格雷斯YTL-VX交叉层压膜防水卷材或同等物料，刚性防水层为40mm厚细石混凝土。楼地面工程细石混凝土地面、水泥砂浆地面、地砖地面内墙面工程涂料墙面、多孔板墙面、水泥砂浆墙面、瓷砖墙面顶棚工程涂料顶棚、铝合金顶棚、多孔板顶棚、吸音矿棉板顶棚踢 脚水泥砂浆踢脚、瓷砖踢脚、硬木踢脚2.2 工程结构设计概况项 目内 容结构形式高层酒店塔楼为型钢混凝土框架-钢筋混凝土核心筒；多层裙房为框架结构抗震设防烈度6度，设计基本加速度为0.05g。耐火等级一级设计地震分组
6、第二组混凝土保护层厚度部 位保护层厚度（mm）梁主筋一类20、二a类25、二b类35柱主筋一类20、二a类25、二b类35板墙主筋一类15、二a类20、二b类25梁、墙主筋15说明：当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm时，在保护层内配置防裂、防剥落的钢筋网片其保护层厚度不小于25mm。工程环境分类裙楼及塔楼天面混凝土构件为二b类；其余构为一类。在一、二b环境中，使用设计年限为50年的结构混凝土耐久性的基本要求详见下表：环境类别最大水胶比最低混凝土强度等级最大氯离子含量（）最大碱含量（）一0.60C200.3不限制二a0.55C250.23.0二b0.50C300.1530.场地类
7、型类钢筋及钢材钢筋：1.主要钢筋型号：（1）一级钢：6（2）三级钢：6、8、10、12、14、16、18、20、22、25、28、322.钢筋的锚固与连接 机械连接接头:优先采用直螺纹接头。接头应符合钢筋机械连接通用技术规程（JGJ1072003）的要求。机械连接接头连接区段范围为35d（d为纵向受力钢筋较大直径），当采用机械连接时，位于同一连接区段内的纵向受拉钢筋接头面积百分率不应大于50。本工程钢筋机械接头在下列构件采用（框架梁、框支梁、转换梁、剪力墙连梁、一般梁、柱、框支柱、剪力墙边缘构件竖筋）。钢材：钢管混凝土结构、钢骨混凝土结构、钢结构用型钢、钢板Q345B。牌号Q345-B级的低合
8、金高强度结构钢，其质量应符合现行国家标准低合金高强度结构钢(GB/T 1591-2008)的规定。全部钢材应按现行国家标准保证抗拉强度、伸长率、屈服强度、冷弯试验、冲击韧性合格和碳、硫、磷含量的限值。钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;应有明显的屈服台阶; 伸长率不应小于20%; 应具有的质量保证书，进场后应按规定取样进行复验。焊条：手工焊接用焊条:E43型-用于HPB300、HPB300与HRB335、HRB400之间及Q235钢材之间的焊接。E50型-用于HRB335、HRB400之间及Q345钢材之间的焊接。E55型-用于HRB400钢筋之间的焊接。手工焊接用焊条
9、应符合现行国家标准碳钢焊条GB/T 5117-1995、低合金钢焊条GB/T5118-1995的规定。自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属强度相适应，焊丝应符合现行国家标准熔化焊用钢丝(GB/T112470-2003)的规定。宜优先选用低氢型焊条。砌体工程本工程砌体施工质量控制等级为B级地下室内墙、楼梯间墙体采用烧结页岩实心砖，砌体自重：不大于18KN/m。地上部分外墙、卫生间采用烧结多孔砖，砌体自重不大于12KN/m。内墙采用陶粒混凝土砌块，砌体自重不大于12KN/m。砌体强度等级：外墙及分户墙不低于A3.5。内隔墙不低于A3.5。地面以下墙体用M（Mb）7.5水泥砂浆砌筑。地
10、面以上墙体用M（Mb）5水泥砂浆砌筑主要构件尺寸楼 板120mm、130mm、150mm、180mm框架柱550800、800800mm、8001000mm 、1000650mm、12001200mm、10001400mm、12001400mm框架梁300700mm、300900mm、3001070mm、400700mm、500700mm、600800mm、200500mm、600800mm、600900mm、8001000mm、6001000mm、500800mm、400800mm、3001200mm、350700mm、500200mm、4001500mm、4001700mm、8001100
11、mm、1000800mm、10001500mm2.3方案选择 本工程综合考虑工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：2.3.1 模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。2.3.2 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。2.3.3 选用材料时，力求做到常见通用、可周转利用，便于保养维修。2.3.4 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。2.3.5 本工程模板在满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。2.3.6 结合以上模板及模板支架设计原则，同时结合本工程的实际情况，采用以下模板及其支架方案：本工程所有模板均采用多层板现场拼制，（主次）龙骨采用5070木方和钢管，承重架采用碗扣式钢管脚手架和顶丝组成。斜撑采用483.5钢管，用钢管扣件连接。脚手架钢管为483.5mm钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。
